ESP-WROOM-32 Programlayıcı Modül Adaptör

ESP32 Projeler ve Uygulamalar

ESP-WROOM-32 Programlayıcı Modül Adaptörü kullanılarak geliştirilebilecek pratik projeler ve uygulamalar.

IoT Projeleri

Internet of Things (IoT) alanında geliştirilebilecek proje fikirleri:

• WiFi Hava İstasyonu:
  • DHT22 sıcaklık ve nem sensörü
  • BMP280 basınç sensörü
  • ESP32 ile verileri ThingSpeak gibi IoT platformuna aktarma
  • Web arayüzü ile verileri görüntüleme
• Akıllı Ev Otomasyonu:
  • Röle modülleri ile ışık ve priz kontrolü
  • PIR sensörü ile hareket algılama
  • Web veya mobil uygulama ile uzaktan kontrol
  • MQTT protokolü ile cihazlar arası iletişim
• Uzaktan Bitki Sulama Sistemi:
  • Toprak nem sensörleri
  • Su pompası kontrolü
  • Nem seviyesi düştüğünde otomatik sulama
  • Mobil uygulama ile izleme ve manuel kontrol
• WiFi Ağ Geçidi (Gateway):
  • ESP32'nin WiFi özelliğini kullanarak sensör ağı oluşturma
  • Sensörlerden gelen verileri bulut platformuna aktarma
  • LoRa, Zigbee veya RF433 modüllerini WiFi'a bağlama

Kablosuz Sensör Ağları

Sensör verilerini kablosuz iletmek için projeler:

• BLE Beacon Teknolojisi:
  • ESP32'nin BLE özelliğiyle konum bazlı servisler
  • Müze veya mağaza içi navigasyon
  • Yakınlık algılama ve otomatik bildirim sistemi
• Kablosuz Veri Kaydedici:
  • Çeşitli sensörlerden veri toplama
  • Veriyi SD karta veya çevrimiçi veritabanına kaydetme
  • Düşük güç modunda uzun pil ömrü sağlama
• Mesh Ağ Sistemleri:
  • ESP-MESH protokolü ile geniş alan kapsama
  • Çok noktalı sensör ağı oluşturma
  • Merkezi bir sunucu olmadan veri paylaşımı
• Endüstriyel Sensör İzleme:
  • Makine sıcaklığı ve titreşim ölçümü
  • Kestirimci bakım için veri analizi
  • Anormal durumlar için alarm ve bildirim sistemi

Dokunmatik ve Ses Projeleri

ESP32'nin dokunmatik ve ses işleme yeteneklerini kullanan projeler:

• Kapasitif Dokunmatik Panel:
  • ESP32'nin dahili dokunmatik sensör pinlerini kullanma
  • Su geçirmez dokunmatik kontrol paneli
  • Dokunma şifreleri veya hareketleri ile güvenlik sistemleri
• Ses Tanıma ve Kontrol:
  • I2S mikrofon ile ses kaydetme
  • Basit komutları tanıyıp cihazları kontrol etme
  • Ses ile aktive olan sistemler
• Müzik Çalar:
  • SD karttan MP3 dosyalarını çalma
  • I2S DAC ile yüksek kaliteli ses üretme
  • Bluetooth ile kablosuz müzik akışı
• Dokunmatik Müzik Enstrümanı:
  • Kapasitif sensörlerle piyano tuşları oluşturma
  • Farklı notaları çalma ve kaydetme
  • LED göstergelerle görsel geri bildirim

Robotik ve Hareket Kontrolü

ESP32 ile motorlar ve hareket sistemlerini kontrol etme projeleri:

• WiFi Kontrollü Robot:
  • Motor sürücü ile DC motorların kontrolü
  • Web arayüzü üzerinden uzaktan kontrol
  • Video akışı için ESP32-CAM entegrasyonu
• Akıllı Servo Kontrolörü:
  • Çoklu servo motorların hassas kontrolü
  • Robot kol veya yürüyen robot projeleri
  • Bluetooth veya WiFi ile uzaktan kontrol
• Stabilizasyon Platformu:
  • IMU sensörü (MPU6050) ile hareket ve açı algılama
  • Servo motorlar ile dengeleme
  • Kamera veya hassas cihazlar için titreşim engelleme
• CNC Kontrol Sistemi:
  • Step motorların hassas kontrolü
  • G-code işleme ve yorumlama
  • WiFi üzerinden dosya aktarımı ve kontrol

Görüntü İşleme Projeleri

ESP32-CAM veya harici kameralar ile görüntü işleme uygulamaları:

• Akıllı Güvenlik Kamerası:
  • Hareket algılama ve kayıt
  • Bulut depolama veya SD karta kayıt
  • Web arayüzü veya mobil uygulama ile erişim
• QR Kod ve Barkod Okuyucu:
  • Kamera ile QR kod ve barkod tarama
  • Erişim kontrolü veya envanter yönetimi
  • Veri tabanı entegrasyonu
• Nesne Takip Sistemi:
  • Basit görüntü işleme algoritmaları ile nesne takibi
  • Renk veya şekil bazlı otomatik takip
  • Servo motorlarla kamera hareketini kontrol etme
• Yüz Tanıma Sistemi:
  • Basit yüz algılama ve tanıma
  • Güvenlik ve erişim kontrolü
  • Ziyaretçi sayma ve istatistik toplama

Sorun Giderme ve İpuçları

ESP-WROOM-32 Programlayıcı Modül Adaptörü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm önerileri.

Bağlantı ve Sürücü Sorunları

USB bağlantısı ve sürücülerle ilgili yaygın sorunlar ve çözümleri:

• Sorun: Cihaz Bilgisayar Tarafından Tanınmıyor
  • Çözüm 1: Farklı bir USB kablosu deneyin. Bazı USB kabloları sadece şarj amaçlı olup veri transferi desteklemez.
  • Çözüm 2: Farklı bir USB portuna bağlamayı deneyin. Bazı portlar düşük güç sağlayabilir.
  • Çözüm 3: USB-TTL çipin sürücülerinin doğru yüklendiğinden emin olun. Cihaz Yöneticisi'nde "Portlar (COM ve LPT)" altında göründüğünü kontrol edin.
  • Çözüm 4: Adaptör üzerindeki USB-TTL çipin hasar görmediğinden emin olun.
• Sorun: COM Port Görünmüyor
  • Çözüm 1: Adaptörünüzün USB-TTL çipi için doğru sürücüyü manuel olarak indirip yükleyin (CP2102 veya CH340).
  • Çözüm 2: Bilgisayarı yeniden başlatın ve adaptörü tekrar bağlayın.
  • Çözüm 3: Windows'ta Aygıt Yöneticisi'nde "Diğer Aygıtlar" kategorisinde bilinmeyen bir cihaz olup olmadığını kontrol edin.
  • Çözüm 4: Aygıtı kaldırıp yeniden takmayı deneyin. Başarısız olursa, USB portlarını sıfırlamak için bilgisayarı kapatıp açın.
• Sorun: Sürücü Yükleme Hatası
  • Çözüm 1: Windows'ta imzasız sürücülere izin vermek için güvenlik seçeneklerini geçici olarak değiştirin.
  • Çözüm 2: Sürücüyü yönetici olarak yüklemeyi deneyin.
  • Çözüm 3: Antivirüs programlarını geçici olarak devre dışı bırakın, bazen sürücü yüklemesini engelleyebilirler.

Programlama ve Yükleme Sorunları

Kod yükleme ve programlama sırasında karşılaşılan sorunlar:

• Sorun: "Error: Failed to connect to ESP32: Timed out... Connecting..."
  • Çözüm 1: ESP32'yi boot moduna almak için: Reset butonuna basılı tutarken Flash butonuna basıp bırakın, sonra Reset butonunu bırakın.
  • Çözüm 2: Arduino IDE'de doğru port ve kart seçildiğinden emin olun.
  • Çözüm 3: ESP32 modülünün adaptöre doğru takıldığını kontrol edin.
  • Çözüm 4: Adaptör üzerindeki auto-reset devresi arızalı olabilir; manuel boot modu işlemini deneyin.
• Sorun: "Fatal Error: Failed to connect to ESP32: Invalid head of packet"
  • Çözüm 1: ESP32'nin baud rate ayarını kontrol edin, genellikle 115200 olmalıdır.
  • Çözüm 2: Daha düşük bir yükleme hızı (upload speed) seçin.
  • Çözüm 3: ESP32'yi yeniden başlatın ve tekrar deneyin.
  • Çözüm 4: USB kablosunun kalitesini kontrol edin, daha kısa veya kaliteli bir kablo deneyin.
• Sorun: "Error: Flash read failed"
  • Çözüm 1: Flash belleğinin bozulmuş olabilir, ESP32'yi tamamen silip yeniden programlamayı deneyin.
  • Çözüm 2: Doğru flash frekansı ve modu ayarlarını kontrol edin.
  • Çözüm 3: USB-TTL çipin düzgün çalıştığından emin olun.

Donanım ve Güç Sorunları

Fiziksel parçalar ve güç beslemesi ile ilgili sorunlar:

• Sorun: ESP32 Çok Isınıyor
  • Çözüm 1: ESP32'nin güç tüketimini kontrol edin, WiFi ve Bluetooth aynı anda açıksa fazla ısınabilir.
  • Çözüm 2: Güç kaynağınızın yeterli akım sağladığından emin olun.
  • Çözüm 3: Kısa devre olup olmadığını kontrol edin.
  • Çözüm 4: Gerekirse küçük bir heatsink ekleyin.
• Sorun: ESP32 Sürekli Yeniden Başlıyor
  • Çözüm 1: Yetersiz güç kaynağı olabilir, daha güçlü bir USB portu veya harici güç kullanın.
  • Çözüm 2: Kodunuzda watchdog timer sorunları olabilir, derin uyku modlarını kontrol edin.
  • Çözüm 3: Bağlı sensörler veya modüller çok fazla güç çekiyor olabilir, ayrı bir güç kaynağı kullanın.
  • Çözüm 4: Reset pini (EN) bağlantısını kontrol edin, yüzen olmamalıdır.
• Sorun: WiFi veya Bluetooth Bağlantı Sorunları
  • Çözüm 1: ESP32 modülünde anten hasarı olup olmadığını kontrol edin.
  • Çözüm 2: RF kalkanının (metal kısım) etrafında metal objeler olmamalıdır.
  • Çözüm 3: WiFi kanalı ve güvenlik ayarlarını kontrol edin.
  • Çözüm 4: ESP32'nin firmware sürümünü güncelleyin.

Genel İpuçları ve En İyi Uygulamalar

ESP32 ile çalışırken faydalı olabilecek genel öneriler:

• Geliştirme Süreci İpuçları
  • Karmaşık projelere başlamadan önce temel örneklerle ESP32'nin çalıştığını doğrulayın.
  • Kod geliştirirken modüler yapı kullanın, böylece sorunları izole etmek kolaylaşır.
  • Kodunuzda hata ayıklama mesajları ekleyin ve seri monitörü aktif kullanın.
  • Yapılandırma parametrelerini kod içine sabit olarak yazmak yerine, harici bir yapılandırma dosyasında (SPIFFS) saklayın.
  • Hassas zaman uygulamaları için millis() kullanın, delay()'den kaçının.
• Güç Yönetimi İpuçları
  • Pil ile çalışan projelerde derin uyku modlarını kullanarak güç tüketimini azaltın.
  • Kullanılmayan WiFi ve Bluetooth modüllerini kapatın.
  • ADC, kapasitif dokunma gibi sürekli örnekleme gerektiren işlemleri aralıklı yapın.
  • Düşük güçlü sensörler ve periferaller seçin.
  • Voltaj düşürücü (regülatör) yerine verimli DC-DC dönüştürücüler kullanın.
• Performans İpuçları
  • ESP32'nin çift çekirdeğini verimli kullanmak için FreeRTOS görevlerini dengeli dağıtın.
  • Karmaşık matematiksel işlemler ve dönüşümler için hazır kütüphaneleri tercih edin.
  • WiFi performansını artırmak için yüksek kaliteli harici anten kullanabilirsiniz.
  • Bellek sınırlamalarını dikkate alın, özellikle büyük diziler veya string işlemleri yaparken.
  • Web sunucusu projeleri için SPIFFS veya LittleFS dosya sistemlerini kullanarak statik dosyaları saklayın.

İleri Düzey Kullanım ve Modifikasyonlar

ESP-WROOM-32 Programlayıcı Modül Adaptörünün daha profesyonel ve özelleştirilmiş kullanımı için bilgiler.

ESP32'nin Alternatif Programlama Ortamları

Arduino IDE dışında ESP32 geliştirme için kullanılabilecek platformlar:

• Espressif ESP-IDF (IoT Development Framework)
  • Espressif'in resmi, C tabanlı geliştirme ortamı
  • En kapsamlı özellik ve kontrol seçenekleri
  • FreeRTOS ile çok görevli (multitasking) güçlü uygulamalar
  • Komut satırı araçları veya Visual Studio Code eklentisi ile kullanım
  • Gelişmiş hata ayıklama ve performans analizi araçları
• PlatformIO
  • VS Code, Atom ve diğer IDE'ler için geliştirme eklentisi
  • Arduino framework'ü ve ESP-IDF dahil farklı frameworkleri destekler
  • Profesyonel geliştirme özellikleri: Akıllı kod tamamlama, gelişmiş proje yapısı
  • Çoklu platform ve kart desteği ile tek IDE'de birden fazla hedef
  • Entegre kütüphane yöneticisi ve bağımlılık kontrolü
• MicroPython ve ESP32
  • ESP32 üzerinde Python programlama imkanı
  • Hızlı prototipleme ve kolay öğrenme eğrisi
  • REPL (Read-Eval-Print Loop) ile interaktif geliştirme
  • WebREPL ile kablosuz programlama ve kontrol
  • Geniş modül ve kütüphane desteği
• NodeMCU ve Lua
  • ESP32 için Lua tabanlı geliştirme platformu
  • Olay-tabanlı asenkron programlama modeli
  • Düşük bellek kullanımı
  • Script dili avantajları ile hızlı yineleme

Custom Firmware ve Bootloader

ESP32 için özel firmware geliştirme ve yükleme:

• Özel Bootloader Derleme
  • ESP-IDF kullanarak özelleştirilmiş bootloader oluşturma
  • Secure boot özelliği ile imzalı firmware kontrolleri
  • Flash şifreleme ile kod koruması
  • Özel başlangıç logosu ve açılış rutinleri
• OTA (Over-The-Air) Güncellemeler
  • Web sunucusu üzerinden uzaktan firmware güncelleme
  • MQTT veya diğer protokollerle tetiklenen güncelleme mekanizması
  • Çift-bölümlü (dual partition) güncelleme stratejisi
  • Güncelleme kontrolü ve geri alma mekanizmaları
• Düşük Seviye Programlama
  • ESP32'nin donanım zamanlayıcıları ve interrupt'larını kullanma
  • Özel protokol implementasyonları
  • Optimizasyonlar ile performans ve enerji verimliliği artışı
  • Direkt register erişimi ile hassas kontrol

Adaptör Modifikasyonları

Adaptör kartını geliştirmek ve özelleştirmek için modifikasyon fikirleri:

• Soğutma İyileştirmeleri
  • ESP32 modülü için mini heatsink ekleme
  • Yüksek güç tüketimi olan uygulamalar için fan montajı
  • Termal macun kullanarak ısı transferini iyileştirme
• Güç Modifikasyonları
  • Daha yüksek akım kapasiteli regülatör değişimi
  • LiPo pil desteği ve şarj devresi ekleme
  • Güç anahtarı ve sigorta koruması ekleme
  • Multi-voltaj seçimi için jumper ekleme
• Fonksiyonel Geliştirmeler
  • Ek LED göstergeler: WiFi bağlantı durumu, Bluetooth aktivitesi
  • Harici EEPROM veya flash bellek ekleme
  • RTC modülü entegrasyonu
  • SD kart yuvası ekleme
  • JTAG debugger arayüzü ekleme
• Fiziksel Modifikasyonlar
  • Özel muhafaza tasarımı ve 3D baskı
  • Montaj için vida delikleri ve standoff ekleme
  • DIN ray montaj adaptörü
  • Endüstriyel kullanım için koruyucu kaplama (conformal coating)

Profesyonel Uygulama İpuçları

Endüstriyel ve profesyonel uygulamalarda ESP32 kullanımı için öneriler:

• Güvenilirlik ve Kararlılık
  • Düzgün güç sıralaması ve reset devresi
  • Watchdog timer aktif kullanımı
  • Hata toleranslı programlama teknikleri
  • Bellek sızıntılarını önlemek için dikkatli bellek yönetimi
  • Günlük (log) tutma ve uzaktan izleme mekanizmaları
• IoT Güvenliği
  • Güvenli iletişim için TLS/SSL kullanımı
  • API anahtarları ve token tabanlı kimlik doğrulama
  • Firmware imzalama ve doğrulama
  • Hassas verilerin şifrelenmesi
  • Güvenli anahtar depolama
• Enerji Verimliliği
  • ULP (Ultra Low Power) coprocessor kullanımı
  • Görev zaman optimizasyonu
  • Pil ömrünü artırmak için uyku modları arasında geçiş stratejileri
  • Dinamik frekans ve voltaj ölçekleme
• Ölçeklenebilir Tasarım
  • Yeniden kullanılabilir kod modülleri
  • Soyutlama katmanları ile donanım bağımsızlığı
  • JSON veya Protobuf ile yapılandırılmış veri alışverişi
  • CI/CD süreçleri entegrasyonu
  • Otomatik test ve doğrulama prosedürleri

ESP32 ile Arduino Ekosistemi Entegrasyonu

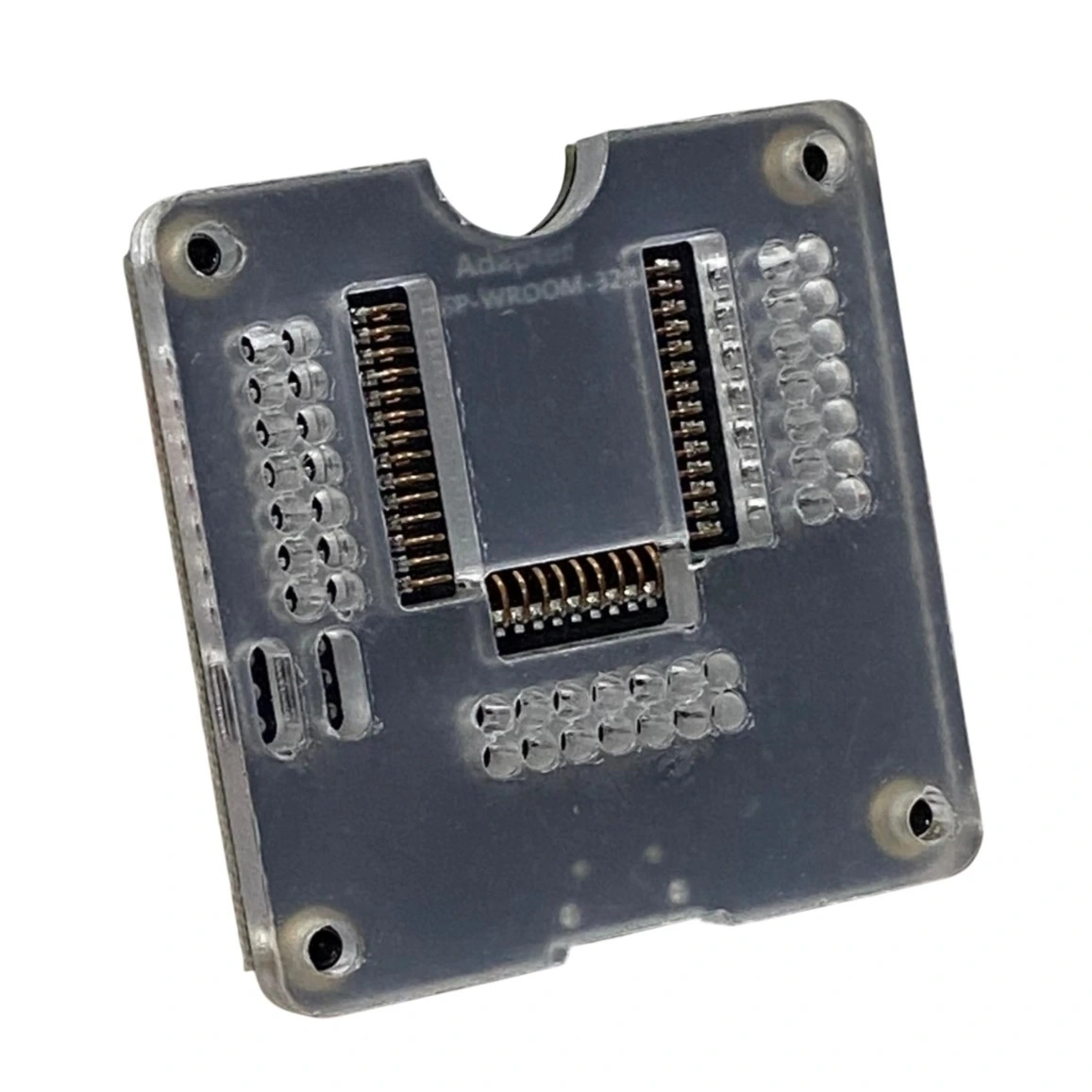

ESP-WROOM-32 modülünün Arduino ekosistemi ile entegrasyonu ve uyumlu kullanımı.

Arduino Kütüphanelerinin ESP32 ile Kullanımı

Popüler Arduino kütüphanelerinin ESP32'ye uyarlanması:

• Kütüphane Uyumluluğu
  • Çoğu Arduino kütüphanesi doğrudan ESP32 ile çalışabilir
  • ESP32 spesifik değişikliklere dikkat edin (farklı pin numaraları, farklı ADC davranışı)
  • I2C ve SPI kütüphanelerinde ESP32'nin alternatif pinlerini kullanabilirsiniz
  • Bazı düşük seviye kütüphaneler ESP32 mimarisi ile uyumlu olmayabilir
• Yaygın Sensör Kütüphaneleri
  • DHT: DHT11, DHT22 sıcaklık ve nem sensörleri için
  • BMP280/BME280: Basınç, sıcaklık ve nem sensörleri
  • MPU6050: İvme ve jiroskop sensörü
  • Adafruit sensor kütüphaneleri: Çeşitli sensörler için kapsamlı destek
• Ekran Kütüphaneleri
  • Adafruit GFX: Grafik primitifleri ve temel çizim işlemleri
  • Adafruit SSD1306: OLED ekranlar için destek
  • TFT_eSPI: TFT LCD ekranlar için yüksek performanslı kütüphane
  • LiquidCrystal_I2C: I2C arayüzlü LCD ekranlar için
• İletişim Kütüphaneleri
  • WiFiManager: WiFi yapılandırması için kullanıcı arayüzü
  • PubSubClient: MQTT iletişimi için
  • ArduinoJson: JSON nesneleriyle çalışmak için
  • ESPAsyncWebServer: Asenkron web sunucusu için

Arduino Shield ve Bluetooth Modülleri Entegrasyonu

ESP32 ile Arduino shield ve modüllerinin kullanımı:

• Shield Uyumluluğu Faktörleri
  • Pin haritası uyumluluğu: ESP32 pin düzeni Arduino UNO'dan farklıdır
  • Voltaj seviyesi: ESP32 3.3V'ta çalışır, Arduino shieldları genellikle 5V'tur
  • Kütüphane uyumluluğu: Shield-spesifik kütüphaneler ESP32 ile çalışmayabilir
  • SPI ve I2C pinleri: ESP32'de farklı konumlarda olabilir
• Uyumlu Shield Örnekleri
  • Ethernet Shield: W5500 bazlı shieldlar ESP32 ile çalışabilir (pin ayarlaması gerekebilir)
  • SD Kart Shield: SPI arayüzü üzerinden kullanılabilir
  • Motor Sürücü Shieldları: L298N veya L293D bazlı shieldlar uyarlanabilir
  • Röle Shieldları: Dijital çıkışlar üzerinden kontrol edilebilir
• Shield Adaptör Çözümleri
  • ESP32-Arduino Shield Adaptörü: ESP32'yi Arduino UNO pin düzenine dönüştürür
  • Seviye çevirici devreler: 3.3V-5V arasında güvenli iletişim sağlar
  • Jumper kablo adaptasyonu: Breadboard üzerinde manuel pin haritalama
• Bluetooth Modülleri
  • ESP32'nin dahili Bluetooth özelliği harici modül ihtiyacını ortadan kaldırır
  • Bluetooth Classic ve BLE (Bluetooth Low Energy) desteklenir
  • BluetoothSerial ve BLE kütüphaneleri ile kolay programlama
  • Özel Bluetooth protokolleri ESP32 üzerinde uygulanabilir

ESP32 ve Arduino Karşılaştırması

ESP32 ve Arduino platformlarının özelliklerinin karşılaştırması:

Hibrit Arduino-ESP32 Projeleri

Her iki platformun güçlü yanlarını kullanan hibrit proje fikirleri:

• İşbölümü Stratejileri
  • ESP32: WiFi ve Bluetooth iletişimi, karmaşık hesaplamalar, web sunucusu
  • Arduino: Gerçek zamanlı sensor okumaları, güvenilir zamanlama, analog sensör işlemleri
  • Seri iletişim üzerinden veri alışverişi (UART, SPI, I2C)
  • ESP32'yi kontrol paneli, Arduino'yu sahada sensör düğümü olarak kullanma
• Hibrit Proje Örnekleri
  • WiFi Köprüsü: Arduino ile sensör verileri toplayıp ESP32 üzerinden buluta aktarma
  • Uzaktan Kontrol: ESP32 web sunucusu ile Arduino kontrollü sistemleri yönetme
  • Gelişmiş Robot: Arduino motor kontrolü, ESP32 vision işleme ve navigasyon
  • Akıllı Ev: ESP32 bulut bağlantısı ve kullanıcı arayüzü, Arduino cihaz kontrolü
• Teknik Entegrasyon İpuçları
  • Uygun iletişim protokolü seçimi: Basit projeler için UART, karmaşık veri için SPI
  • Seviye çevirici kullanımı: 3.3V-5V dönüşümü için güvenli bağlantı
  • Ortak güç kaynağı planlama: Farklı voltaj gereksinimleri için regülatörler
  • Modüler yazılım tasarımı: Yeniden kullanılabilir fonksiyonlar ve serileştirme

İlgili Ürün Kategorilerimiz

Ürün Hakkında Sıkça Sorulan Sorular
