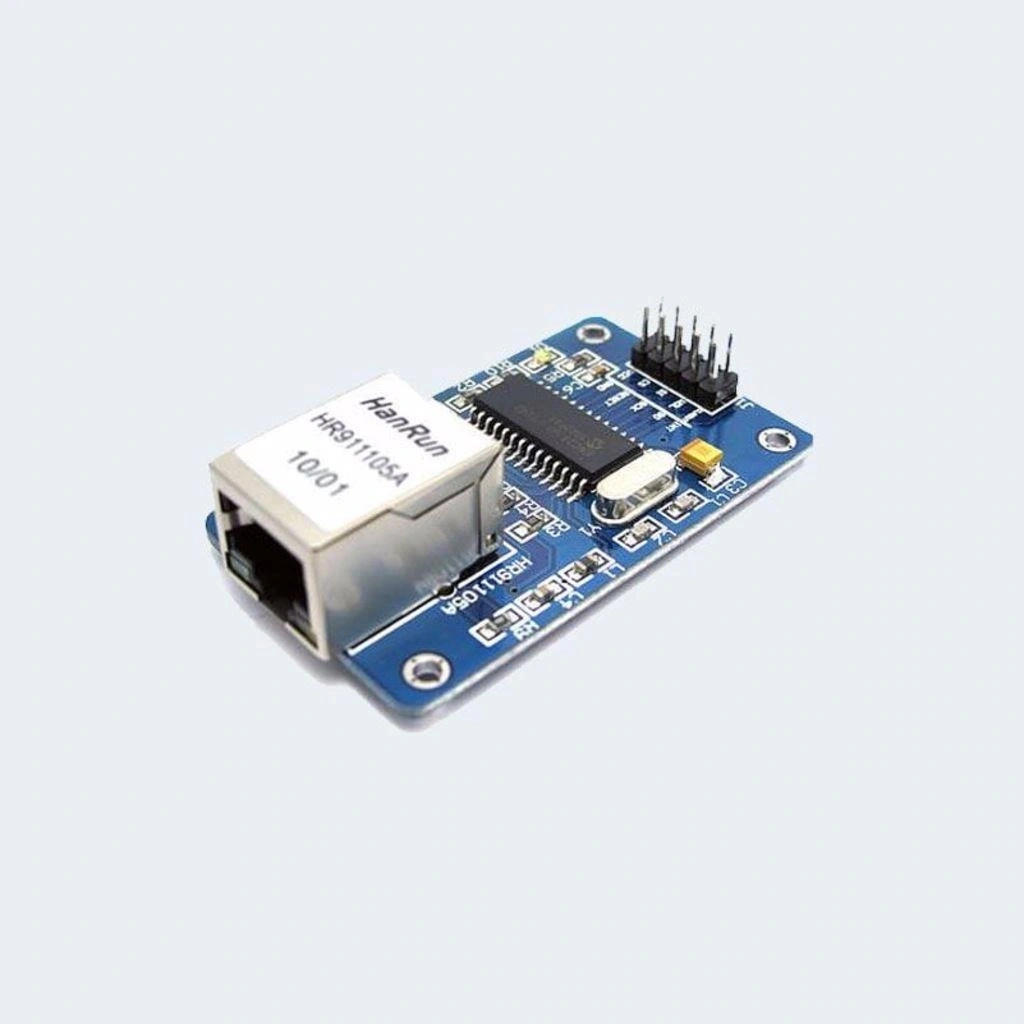

ENC28J60 Ethernet LAN Modülü

ENC28J60 Ethernet LAN Modülü

ENC28J60 Ethernet LAN Modülü, mikrodenetleyici projelerine hızlı ve kolay şekilde internet bağlantısı eklemek için tasarlanmış kompakt ve uygun maliyetli bir ağ çözümüdür. Bu modül, SPI haberleşme protokolü üzerinden Arduino, PIC, STM32 ve diğer mikrodenetleyicilerle kolayca iletişim kurabilir.

Microchip tarafından üretilen ENC28J60 entegre devresini kullanan modül, IEEE 802.3 uyumlu 10Mbps Ethernet bağlantısı sunar ve standart RJ45 konektör ile ağ altyapısına kolayca entegre olur. Üzerinde bulunan durum LED'leri, ağ bağlantısını ve veri aktarımını gerçek zamanlı olarak gösterir.

Premium kalitesiyle öne çıkan ENC28J60 Ethernet LAN Modülü, Arduino IoT projeleri, uzaktan izleme sistemleri, web sunucuları, ev otomasyon sistemleri ve endüstriyel kontrol uygulamaları için ideal bir internet bağlantı çözümüdür.

---

Teknik Özellikler

Bu bölümde ENC28J60 Ethernet LAN Modülünün detaylı teknik özellikleri listelenmektedir.

• Kontrolcü Çipi: Microchip ENC28J60
• Çalışma Voltajı: 3.3V
• Haberleşme Protokolü: SPI (25MHz'e kadar)
• Ethernet Standartı: IEEE 802.3 (10BASE-T)
• Veri İletim Hızı: 10 Mbps
• MAC Adresi: Yazılımsal olarak yapılandırılabilir
• Konektör: Standart RJ45 (manyetikli entegre)
• Buffer Boyutu: 8 KB Dahili Buffer
• Göstergeler: Link, Aktif, Hız ve Full-Duplex LED
• Protokol Desteği: TCP/IP, UDP, ICMP, ARP, IPv4
• Çalışma Akımı: Yaklaşık 180mA
• SPI Pinleri: CS, SCK, SI, SO
• Reset Pini: Evet (düşük seviye aktif)
• Interrupt Pini: Evet (INT, kesme desteği)
• Dupleks Modu: Tam veya Yarı Dupleks destekli
• PCB Boyutları: Yaklaşık 51 x 24 mm
• Çalışma Sıcaklığı: -40°C ila +85°C
• Çekirdek: DMA ile donanım MAC+PHY
• CRC Kontrolü: Donanımsal CRC hesaplama desteği
• Konnektör Mesafesi: 10BASE-T için 100m'ye kadar bağlantı desteği

---

Kullanım Avantajları

ENC28J60 Ethernet LAN Modülünün sağladığı temel avantajlar aşağıda listelenmiştir.

• Kolay Entegrasyon: SPI arayüzü sayesinde çoğu mikrodenetleyici ile basitçe bağlanabilir.
• Düşük Güç Tüketimi: Enerji verimli tasarım ile batarya ile çalışan projelere uygun.
• Standart Kütüphane Desteği: Arduino ve diğer platformlar için hazır kütüphaneler mevcuttur.
• Kompakt Boyut: Minimal alan gerektiren kompakt tasarım.
• Hızlı Veri İletimi: 10Mbps hız çoğu IoT uygulaması için yeterlidir.
• Dahili Buffer: 8KB buffer ile büyük veri paketlerini yönetebilme.
• Görsel Geri Bildirim: LED göstergeler ile ağ durumunu izleme kolaylığı.
• Manyetik Entegre RJ45: Dışa bağımlılığı azaltan entegre transformer.
• Çok Yönlü Protokol Desteği: TCP/IP, UDP gibi temel ağ protokollerini destekler.
• Donanımsal Hızlandırma: CRC hesaplamaları için donanım desteği sunar.

---

İdeal Kullanım Alanları

Bu Ethernet LAN modülünün tipik kullanım alanları aşağıda listelenmiştir.

• IoT Cihazları: İnternet bağlantılı akıllı cihaz projeleri
• Uzaktan İzleme Sistemleri: Sensör verilerini internet üzerinden takip etme
• Mikrodenetleyici Web Sunucuları: Basit web arayüzleri oluşturma
• Ev Otomasyon Sistemleri: Akıllı ev kontrol üniteleri
• Endüstriyel Kontrol Sistemleri: Fabrika otomasyonu ve makine kontrolü
• Veri Toplama Sistemleri: Çevresel verileri ağ üzerinden toplama
• Ağ Geçitleri: Farklı protokoller arası iletişim sağlayan gateway'ler
• Enerji İzleme Sistemleri: Elektrik tüketimini uzaktan takip etme
• Eğitim Projeleri: Ağ programlama ve IoT eğitimi için pratik uygulama platformu
• Fiziksel Güvenlik Sistemleri: Ağ bağlantılı alarm ve güvenlik çözümleri

---

Bağlantı ve Kullanım İpuçları

Doğru bağlantı ve kullanım, modülün performansını ve güvenilirliğini etkiler.

---

ENC28J60 Çipi ve Ethernet İletişim Temelleri

ENC28J60 entegre devresinin teknik özellikleri ve Ethernet iletişim prensipleri.

ENC28J60, Microchip tarafından üretilen, IEEE 802.3 uyumlu bir Ethernet kontrolcü çipidir ve mikrodenetleyici projelerine ağ bağlantısı eklemek için optimize edilmiştir.

Çip Mimarisi ve Yetenekleri:

ENC28J60 çipinin temel mimari özellikleri:

• Tümleşik Yapı: MAC ve PHY katmanlarını tek çipte birleştiren entegre tasarım.
• SPI Arayüzü: Mikrodenetleyicilerle iletişim için 10 MHz'e kadar SPI hızı desteği.
• Dahili Buffer: Veri paketleri için 8KB SRAM buffer bellek.
• DMA Motoru: Verimli veri transferi için Direct Memory Access desteği.
• Donanımsal CRC: Paket bütünlüğü kontrolü için donanım hızlandırmalı hesaplama.

Bu özellikler, modüller arasında ENC28J60'ın sınırlı kaynaklı mikrodenetleyicilerle bile etkili çalışmasını sağlar.

Ethernet İletişim Temelleri:

Çipin desteklediği temel Ethernet iletişim prensiplerine genel bakış:

• 10BASE-T Standardı: 10 Mbps hızında, bükümlü çift kablo ile iletişim.
• CSMA/CD Protokolü: Çarpışma tespiti ve yönetimi için standart Ethernet mekanizması.
• MAC Adresleme: Yazılımsal olarak programlanabilen 48-bit MAC adresi özelliği.
• Paket Filtresi: Unicast, multicast ve broadcast paketleri için donanımsal filtreleme.
• Full/Half Duplex: Her iki iletişim modunu destekleyen esnek bağlantı yönetimi.

Bu temel özellikleri anlayarak, modülün ağ protokollerini verimli şekilde uygulamasını sağlayabilirsiniz.

Donanım Özellikleri ve Kısıtlamaları:

Çipin performans değerlendirmesi ve belirli sınırlamaları:

• 10 Mbps Sınırı: 100Mbps veya Gigabit desteği yoktur, ancak çoğu IoT uygulaması için yeterlidir.
• 3.3V Çalışma Gerilimi: 5V toleranslı değildir, uygun seviye dönüşümü gerektirir.
• 8KB Buffer Limiti: Büyük veri paketlerinde dikkatli bellek yönetimi gerektiren sınırlı buffer.
• Paket İşleme Gücü: Karmaşık protokollerde işlemci yükünü artırabilecek sınırlı dahili işleme.
• Kesme Yönetimi: Verimli paket yönetimi için interrupt (kesme) tabanlı çalışma desteği.

Bu özelliklerin farkında olmak, modülün performansını optimize etmenize ve sınırlamalarını projenizde doğru şekilde yönetmenize yardımcı olur.

---

SPI Haberleşme ve Arduino Entegrasyonu

ENC28J60 modülünün SPI üzerinden Arduino mikrodenetleyicilerle entegrasyonu.

ENC28J60 modülü, SPI (Serial Peripheral Interface) protokolü üzerinden mikrodenetleyicilerle haberleşir ve bu özellik Arduino platformlarıyla kolay entegrasyonu mümkün kılar.

SPI Haberleşme Esasları:

ENC28J60'ın SPI iletişim detayları:

• 4-Tel SPI Protokolü: MISO, MOSI, SCK ve CS pinleri üzerinden senkron veri transferi.
• Clock Hızı: 20 MHz'e kadar SPI clock desteği (pratik kullanımda genellikle 8-10 MHz).
• Veri Transferi: 8-bit paketler halinde, MSB (Most Significant Bit) öncelikli iletim.
• Chip Select Kontrolü: CS pini ile aktifleştirilen seçici iletişim yönetimi.
• Komut Yapısı: Komut, adres ve veri alanlarından oluşan standart SPI komut formatı.

Bu protokol anlayışı, Arduino ile ENC28J60 arasında sağlıklı iletişim kurmanın temelidir.

Arduino Bağlantı Şeması:

Tipik bir Arduino-ENC28J60 bağlantısı şu şekilde yapılır:

• VCC: 3.3V güç kaynağına (Arduino'nun 3.3V çıkışı)
• GND: Ortak toprak bağlantısı
• CS: Arduino'nun herhangi bir dijital pini (örn. D10)
• SO (MISO): Arduino'nun MISO pini (Uno/Nano için D12)
• SI (MOSI): Arduino'nun MOSI pini (Uno/Nano için D11)
• SCK: Arduino'nun SCK pini (Uno/Nano için D13)
• RST: Opsiyonel, Arduino'nun herhangi bir dijital pini (örn. D9)
• INT: Opsiyonel, Arduino'nun kesme destekli bir pini (örn. D2)

5V Arduino kartlarıyla çalışırken seviye dönüştürücü kullanmayı unutmayın.

Arduino Kütüphane Seçenekleri:

ENC28J60 ile çalışmak için kullanılabilecek popüler Arduino kütüphaneleri:

• UIPEthernet: Standart Arduino Ethernet kütüphanesiyle uyumlu, kolay kullanımlı API.
• EtherCard: Hafif, düşük bellek kullanımı için optimize edilmiş kütüphane.
• EthernetENC: Yüksek performanslı, modern Arduino IDE ile uyumlu kütüphane.
• Packetizer: Düşük seviyeli paket manipülasyonuna izin veren esnek kütüphane.
• IPStack: Kapsamlı TCP/IP stack desteği sunan gelişmiş kütüphane.

Bu kütüphaneler arasından projenizin gereksinimlerine ve Arduino modelinizin kaynaklarına göre seçim yapabilirsiniz.

---

TCP/IP İletişim ve IoT Uygulamaları

ENC28J60 modülü ile TCP/IP protokolleri kullanarak IoT projeleri geliştirme stratejileri.

ENC28J60 modülü, TCP/IP protokol yığınını destekleyerek mikrodenetleyici projelerine tam teşekküllü internet iletişim yetenekleri kazandırır.

Desteklenen Protokoller:

ENC28J60 ile kullanılabilen temel ağ protokolleri:

• IPv4: İnternet protokolü ile ağ adreslemesi ve yönlendirme.
• TCP: Güvenilir, bağlantı odaklı veri transferi için temel protokol.
• UDP: Düşük gecikme gerektiren uygulamalar için bağlantısız iletişim.
• ICMP: Ağ tanılama için ping ve hata bildirimleri.
• ARP: IP adreslerini MAC adresleriyle eşleştirme protokolü.

Bu protokollerin çoğu, uygun kütüphaneler aracılığıyla Voltaj.Net'te bulabileceğiniz mikrodenetleyiciler üzerinde uygulanabilir.

IoT Proje Senaryoları:

ENC28J60 ile gerçekleştirilebilecek Internet of Things uygulamaları:

• Uzaktan Sensör İzleme: Sıcaklık, nem, basınç gibi verileri internet üzerinden izleme.
• Kontrol Sistemleri: Web arayüzü üzerinden röleleri ve aktüatörleri kontrol etme.
• Veri Toplama Ağları: Dağıtık sensörlerden merkezi sunucuya veri aktarımı.
• Ağ Geçitleri: Bluetooth, I2C, SPI cihazları için internet köprüsü oluşturma.
• Düşük Maliyetli Web Sunucuları: Gerçek zamanlı veri görüntüleme için gömülü HTTP server.

Bu uygulamalar ENC28J60'ın maliyet-etkin IoT çözümleri için ideal olduğunu gösterir.

Bulut Platformlarına Entegrasyon:

ENC28J60 modülünün popüler IoT bulut servisleriyle bağlantı stratejileri:

• MQTT Protokolü: Hafif mesajlaşma protokolü ile ThingSpeak, AWS IoT gibi platformlara bağlantı.
• HTTP REST API: Web servisleri üzerinden bulut platformlarına veri gönderimi.
• CoAP (Constrained Application Protocol): Sınırlı kaynaklar için optimize edilmiş bulut iletişimi.
• Websocket Bağlantıları: Gerçek zamanlı çift yönlü iletişim için alternatif protokol.
• Özel TCP/IP Soketi: Esnek ve özelleştirilmiş bulut iletişim protokolleri.

Bu entegrasyon stratejileri, mikrodenetleyici projenizi global IoT ekosistemine dahil etmenize olanak tanır.

---

ENC28J60 Alternatifi: W5500 Karşılaştırması

ENC28J60 ve W5500 Ethernet modüllerinin teknik ve performans karşılaştırması.

Ağ bağlantılı mikrodenetleyici projelerinde, ENC28J60 ve W5500 en sık kullanılan iki Ethernet çipi olarak öne çıkar. İki modülün avantaj ve dezavantajlarını anlamak, projeniz için doğru seçimi yapmanıza yardımcı olur.

Temel Özellik Karşılaştırması:

İki çip arasındaki temel teknik farklılıklar:

• Hız: ENC28J60 (10 Mbps) vs. W5500 (100 Mbps)
• TCP/IP Stack: ENC28J60 (yazılımsal) vs. W5500 (donanımsal)
• Buffer Boyutu: ENC28J60 (8 KB) vs. W5500 (32 KB)
• Arayüz: Her ikisi de SPI, ancak W5500 daha yüksek clock hızları destekler
• Soket Sayısı: ENC28J60 (yazılıma bağlı) vs. W5500 (8 bağımsız donanımsal soket)

Bu karşılaştırma, ENC28J60'ın daha basit ve düşük maliyetli olduğunu, W5500'ün ise daha yüksek performans sunduğunu gösterir.

Performans Analizi:

İki modülün pratik performans karakteristikleri:

• İşlemci Yükü: ENC28J60 (yüksek) vs. W5500 (düşük, donanımsal TCP/IP stack sayesinde)
• Veri İşleme Kapasitesi: ENC28J60 (sınırlı) vs. W5500 (daha yüksek verimlilik)
• Güç Tüketimi: ENC28J60 (daha düşük) vs. W5500 (daha yüksek ama daha verimli)
• Aktarım Güvenilirliği: W5500 genellikle daha kararlı bağlantı sunar
• Bellek Gereksinimi: ENC28J60 için mikrodenetleyicide daha fazla RAM gerekli

Performans açısından W5500 öne çıksa da, ENC28J60 basit IoT projeleri için yeterlidir.

Hangi Durumlarda ENC28J60 Tercih Edilmelidir:

ENC28J60'ın ideal kullanım senaryoları:

• Maliyet Öncelikli Projeler: Düşük bütçeli DIY ve hobi projeleri
• Basit Ağ Uygulamaları: Düşük veri hacmi gerektiren sensör izleme sistemleri
• Eğitim Amaçlı Kullanım: Ethernet programlama prensiplerini öğrenme
• Düşük Güç Tüketimi Gerektiren Projeler: Batarya ile çalışan cihazlar
• Fiziksel Alan Kısıtlı Uygulamalar: Daha kompakt boyutu avantaj sağlar

Bu değerlendirmeler, projenizin gereksinimlerine göre doğru Ethernet modülünü seçmenize yardımcı olacaktır.

---

Güvenlik ve İleri Kullanım Teknikleri

ENC28J60 modülü ile güvenli ağ uygulamaları ve ileri seviye kullanım stratejileri.

Ağa bağlı mikrodenetleyici projeleri güvenlik riskleri taşır. ENC28J60 modülünü kullanırken uygun güvenlik önlemlerini almak ve ileri tekniklerden yararlanmak önemlidir.

Ağ Güvenliği Stratejileri:

ENC28J60 tabanlı projelerde güvenliği artırmak için yaklaşımlar:

• TLS/SSL Uygulaması: Arduino için BearSSL veya mbed TLS kullanarak şifreli iletişim.
• Kimlik Doğrulama: API anahtarları veya token tabanlı yetkilendirme mekanizmaları.
• Paket Filtreleme: Güvenilir IP adreslerinden gelen bağlantıları kabul etme.
• Yetkilendirme Kontrolleri: İşlevlere erişimde kullanıcı/cihaz doğrulama.
• Donanım Şifreleme: Hassas verilerin şifrelenmesi için harici şifreleme çipleri ekleme.

Bu güvenlik katmanları, IoT cihazlarınızın yetkisiz erişime karşı korunmasına yardımcı olur.

İleri Kullanım Teknikleri:

ENC28J60 modülünün daha verimli kullanılmasını sağlayan gelişmiş yöntemler:

• Kesme Tabanlı Paket İşleme: INT pini ile verimli paket alımı ve düşük gecikme.
• Paket Önbellekleme: Sık gönderilen veriler için RAM'de önbellek oluşturma.
• Çoklu Protokol Desteği: HTTP, MQTT, DNS, NTP gibi protokolleri tek projede birleştirme.
• Düşük Güç Modları: Modülü ve mikrodenetleyiciyi ihtiyaç duyulduğunda uyandırma.
• Güvenilir Veri Aktarımı: Onay mekanizmaları ve yeniden gönderim stratejileri.

Bu teknikler, ENC28J60 modülünün endüstriyel ve profesyonel projelerde kullanımını mümkün kılar.

Performans Optimizasyon Yöntemleri:

Sınırlı kaynaklar altında ENC28J60'dan maksimum performans alma teknikleri:

• Optimize MAC Filtreleme: İlgisiz ağ trafiğini donanım seviyesinde filtreleme.
• Buffer Yönetimi: 8KB buffer'ı verimli kullanmak için paket boyutlarını optimize etme.
• SPI Hız Optimizasyonu: Mikrodenetleyici ve donanım özellikleri doğrultusunda en yüksek kararlı SPI hızını kullanma.
• Timer Tabanlı İşlemler: Zamanlanmış olay yönetimi ile sürekli sorgulama ihtiyacını azaltma.
• Verimli Kod Tasarımı: Az bellek kullanan optimum TCP/IP kütüphaneleri seçme.

Bu optimizasyonlar, ENC28J60 modülünün sınırlarını zorlarken maksimum performans elde etmenizi sağlar.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x ENC28J60 Ethernet LAN Modülü
• 1 x Pin Header (takılmamış)

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
