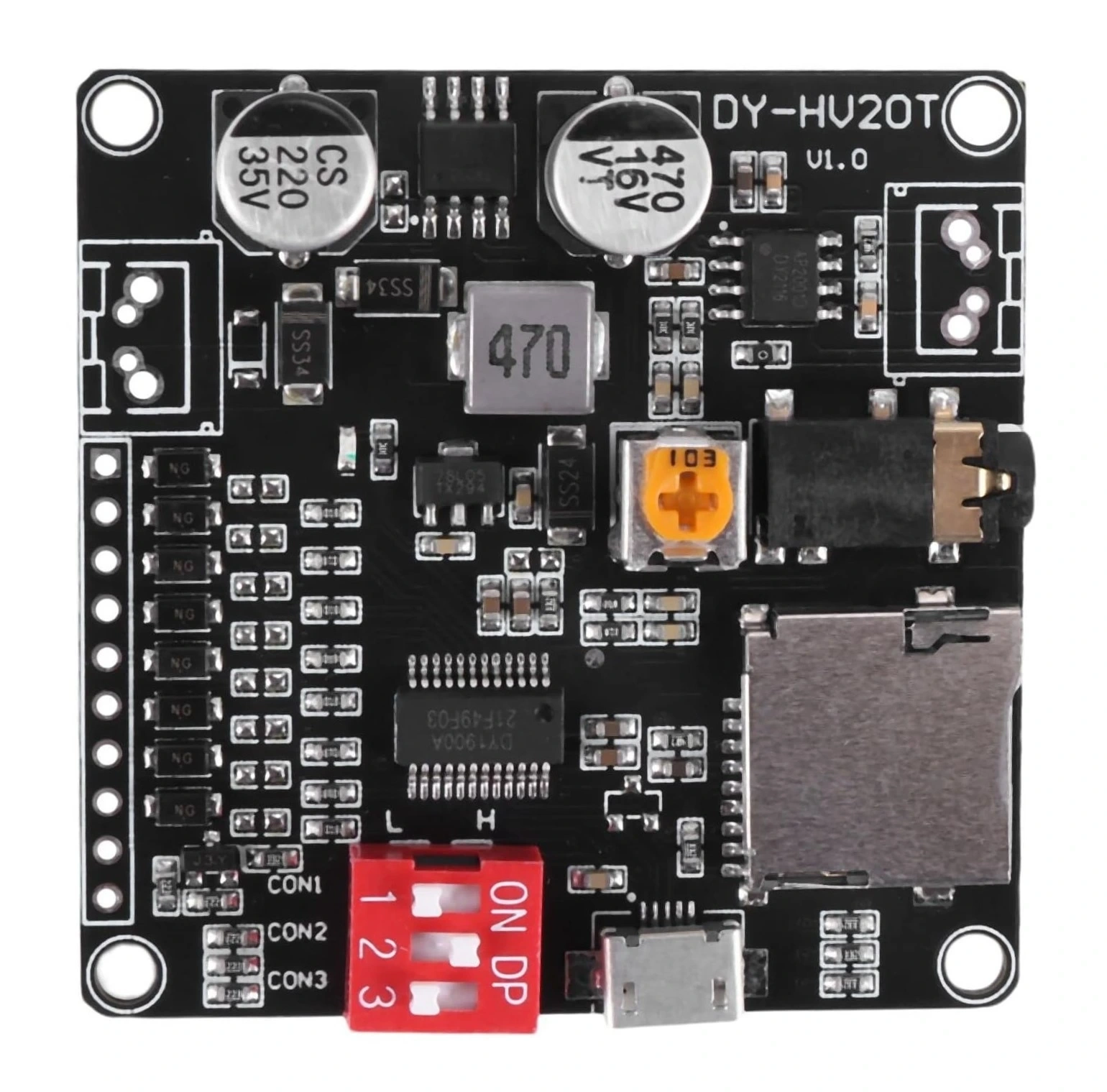

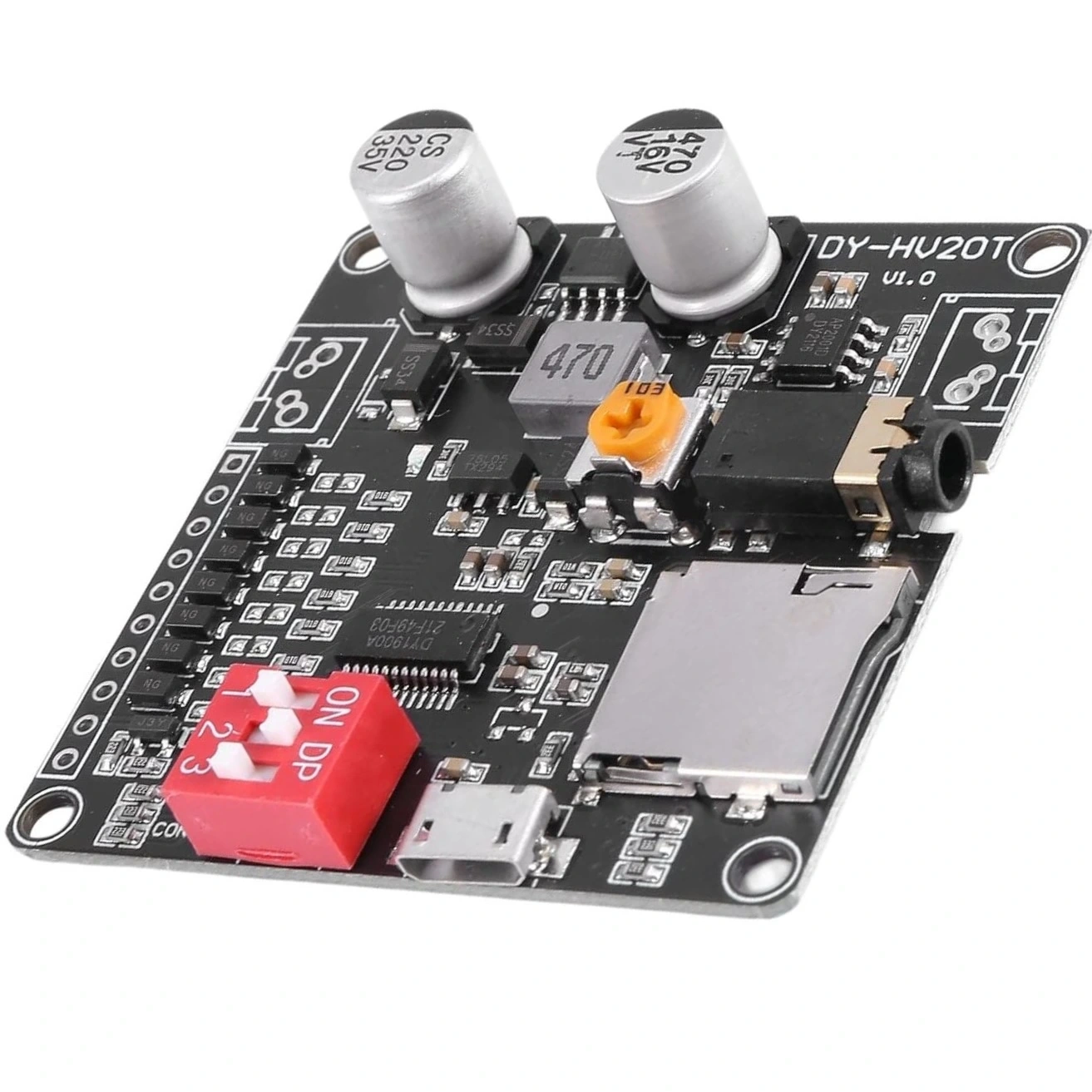

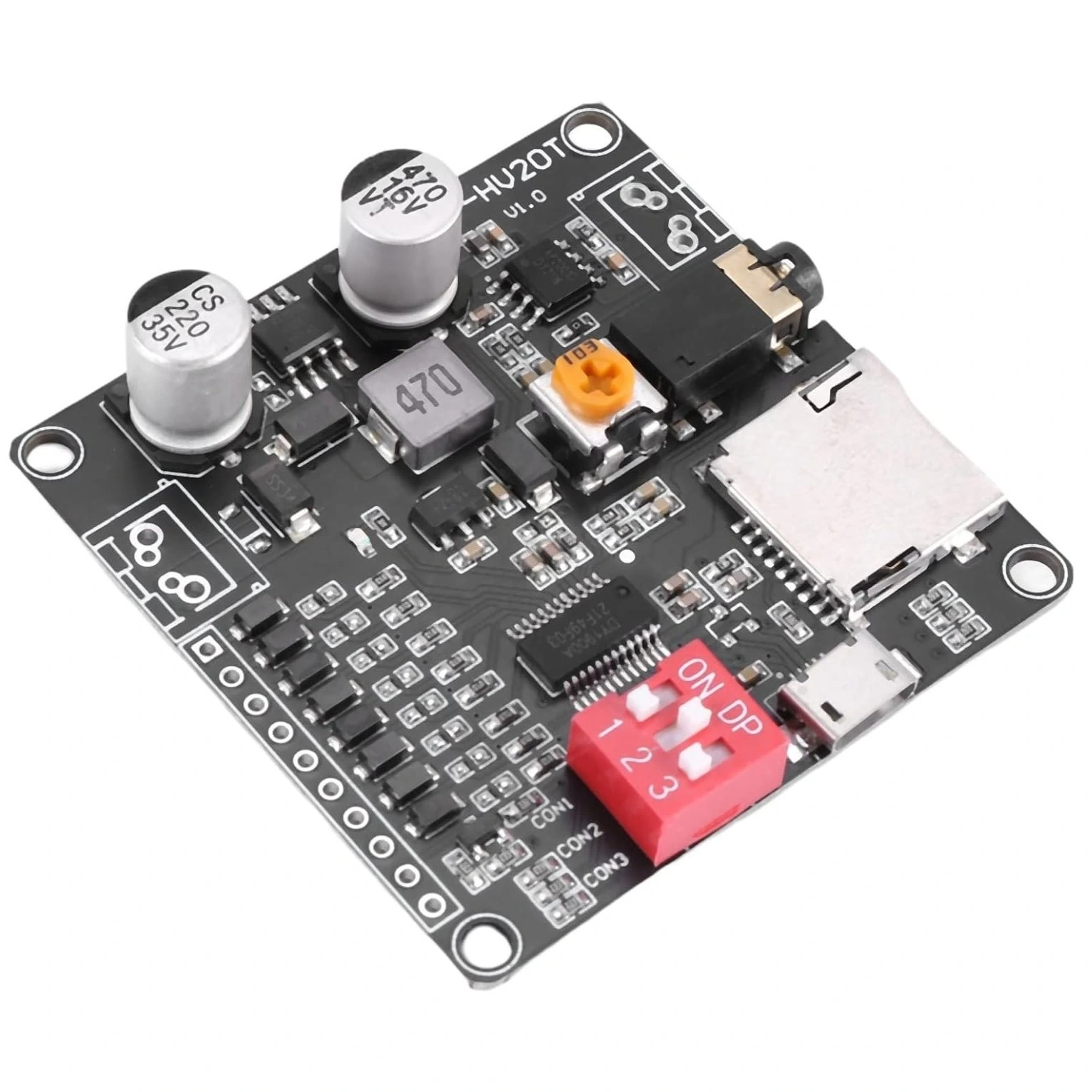

DY-HV20T MP3 Ses Çalma Modülü, elektronik ve robotik projelerinize kolayca ses çalma özelliği eklemek için tasarlanmış kompakt ve kullanımı kolay bir ses modülüdür. Micro SD kart üzerinden MP3 formatındaki ses dosyalarını yüksek kalitede çalabilen bu modül, dahili amplifikatör sayesinde harici bir amplifikatöre ihtiyaç duymadan doğrudan hoparlör bağlantısı yapılabilme özelliğine sahiptir.

Hem UART seri iletişim hem de düğme kontrol seçenekleri sunan modül, basit tuş komutlarıyla ses kontrolü sağlarken, aynı zamanda mikrodenetleyicilerle seri iletişim üzerinden de kontrol edilebilir. Ses seviyesi ayarı, şarkı seçimi, durdurma/başlatma gibi temel fonksiyonların yanı sıra, klasör içinde gezinme ve rastgele çalma gibi gelişmiş özellikler de sunmaktadır.

Eğitim projeleri, interaktif uygulamalar, robotik, müzik kutuları ve multimedya sistemleri için ideal olan DY-HV20T MP3 Modülü, düşük güç tüketimi ve yüksek ses kalitesiyle projelerinize kolay ses entegrasyonu sağlar.

---

Teknik Özellikler

Bu bölümde DY-HV20T MP3 Ses Çalma Modülünün detaylı teknik özellikleri listelenmektedir.

• Kontrol Çipi: HV20T MP3 kontrol çipi

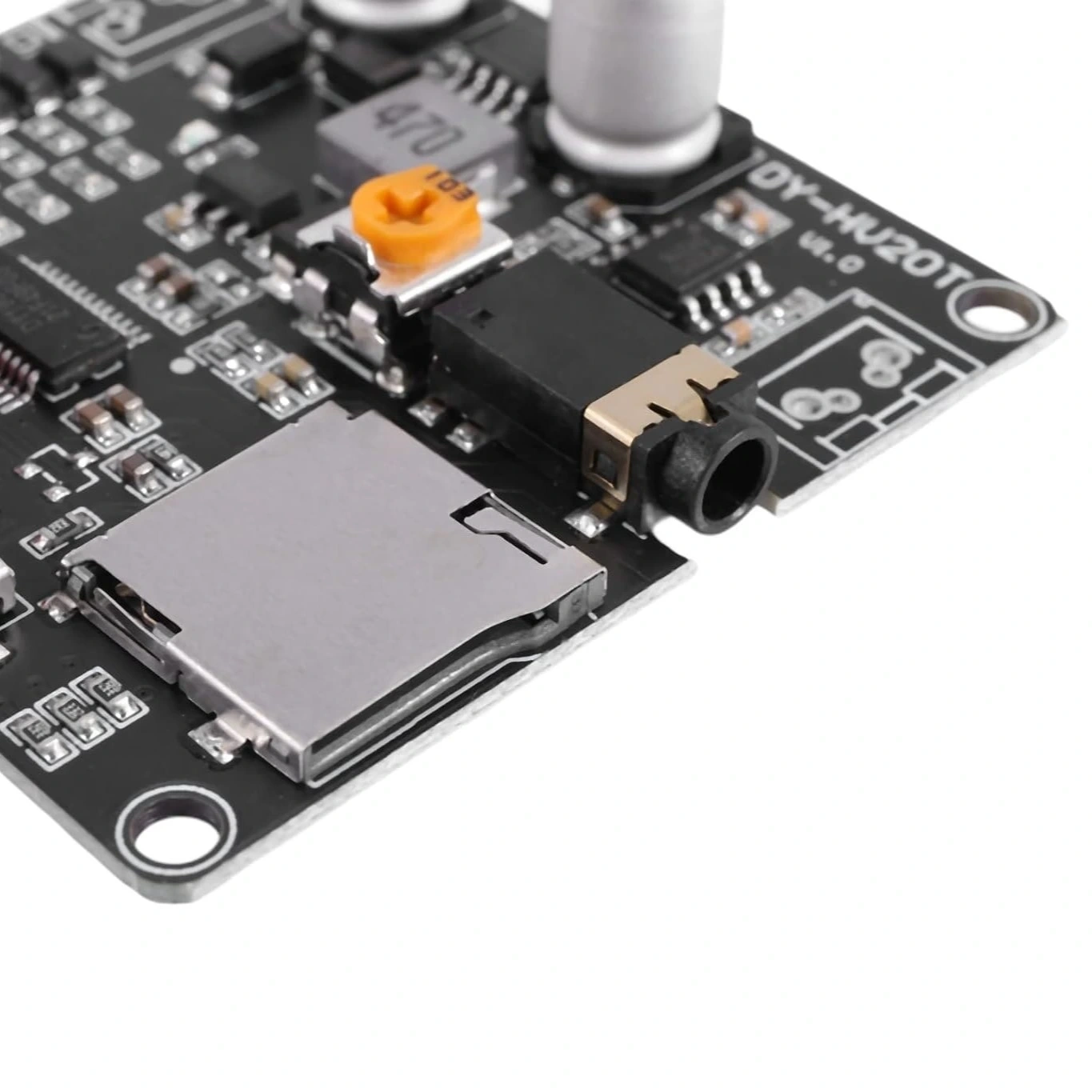

• Depolama: Micro SD kart yuvası (32GB'a kadar destekler)
• Ses Formatı: MP3
• Ses Kalitesi: 16-bit DAC, 48KHz örnekleme oranı
• Sinyal-Gürültü Oranı: 85dB
• Çıkış Gücü: 3W+3W (8Ω hoparlör için)
• Çalışma Voltajı: 3.7V-5V DC
• Kontrol Arayüzleri: UART (TTL seviyesi, 9600bps) ve buton kontrol
• Kontrol Protokolü: UART komut seti ile kontrol
• Düğme Kontrol Pinleri: Önceki, Sonraki, Ses+, Ses-, Oynat/Durdur, Mod
• Amplifikatör: Dahili güçlü amplifikatör çipi
• Hoparlör Çıkışı: Stereo (2 kanal) çıkış
• Kulaklık Çıkışı: 3.5mm stereo jack
• Güç Tüketimi: Bekleme modunda < 20mA, Çalma modunda < 100mA
• Klasör Desteği: 99 klasör, her klasörde 255 şarkı desteği
• EQ Modları: Normal, Pop, Rock, Jazz, Klasik, Bass
• Çalışma Sıcaklığı: -20°C ile +70°C arası
• Boyutlar: 43mm x 28mm x 12mm
• Montaj Delikleri: 4 adet 2mm çapında montaj deliği

---

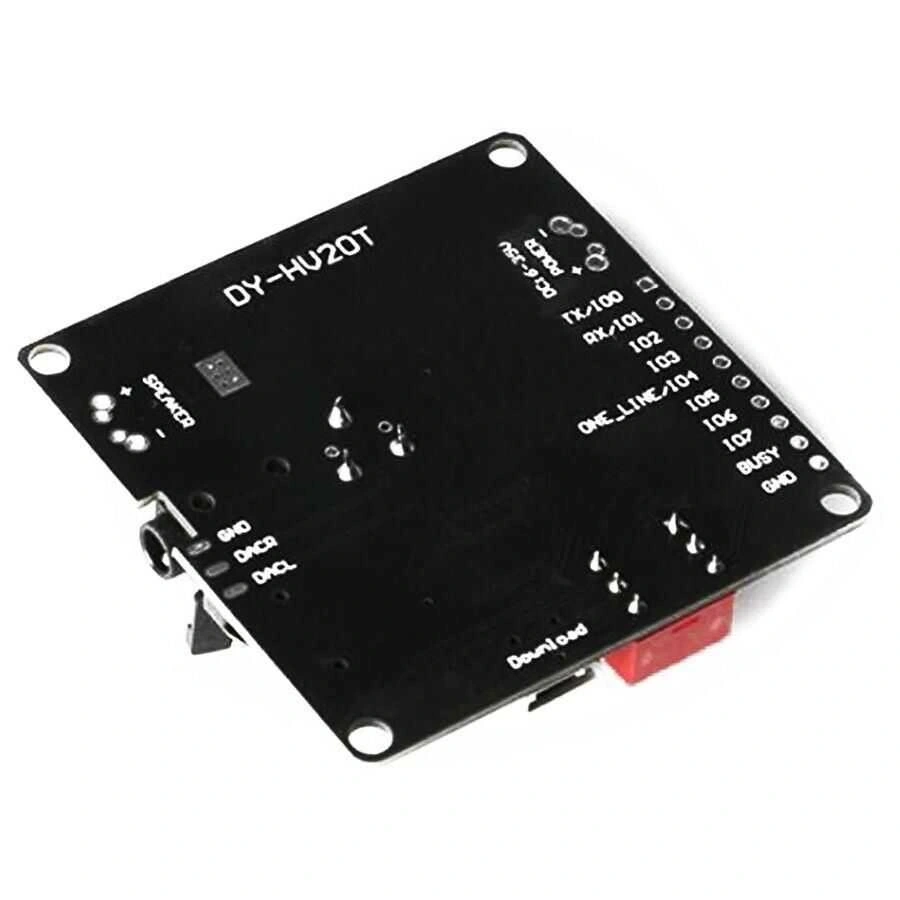

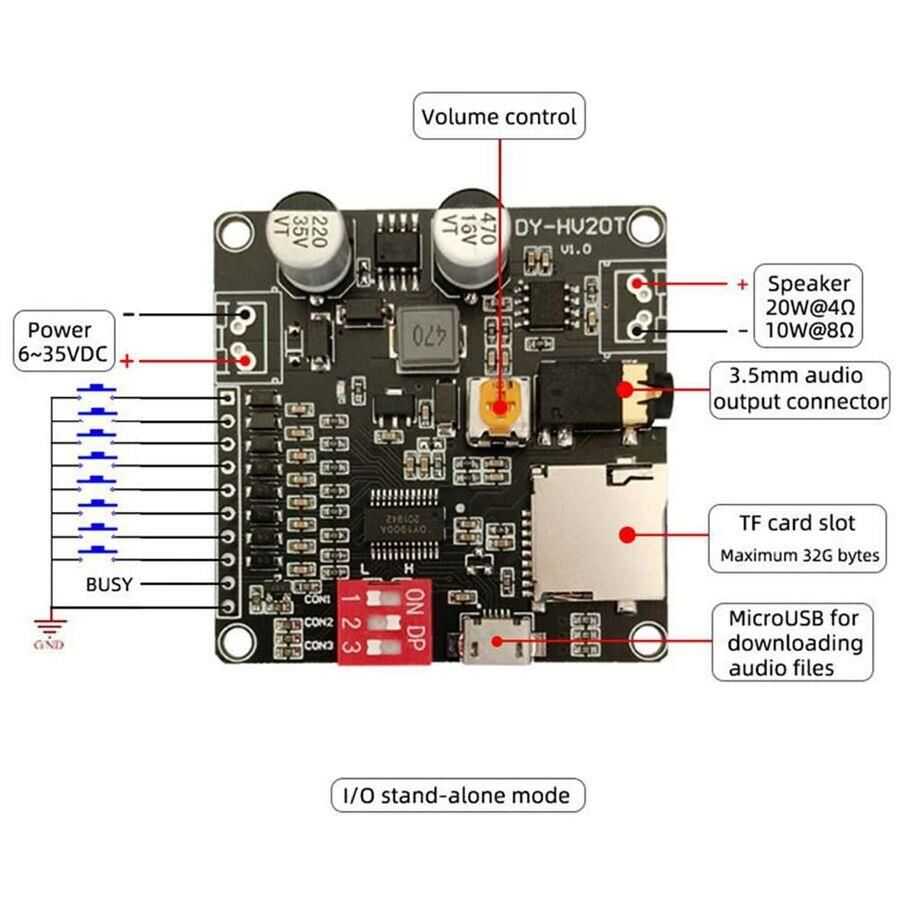

Pin Yapısı ve Bağlantılar

DY-HV20T modülünün pin fonksiyonları ve bağlantı şeması detayları.

• VCC: Güç girişi (3.7V-5V DC)
• GND: Toprak (Negatif)
• RX: UART seri iletişim alıcı pini
• TX: UART seri iletişim gönderici pini
• BUSY: Çalma durumu göstergesi (Çalma esnasında LOW, boşta HIGH)
• SPK+, SPK- (Sol ve Sağ): Hoparlör bağlantı çıkışları
• IO1: Önceki şarkı butonu
• IO2: Sonraki şarkı butonu
• IO3: Ses azaltma butonu
• IO4: Ses artırma butonu
• IO5: Oynat/Durdur butonu
• IO6: Mod değiştirme butonu

Not: IO1-IO6 pinleri, GND'ye bağlanarak tetiklenebilir. Harici butonlar bağlanabileceği gibi, mikrodenetleyiciden de kontrol edilebilirler.

---

Kurulum ve Kullanım İpuçları

DY-HV20T MP3 modülünü projenizde etkili bir şekilde kullanabilmeniz için kurulum ve kullanım önerileri.

---

Arduino ile Kullanım

DY-HV20T modülünün Arduino platformu ile entegrasyonu ve örnek kodlar.

DY-HV20T MP3 Modülü, Arduino ile kolay entegre edilebilen ve seri iletişim protokolü üzerinden kontrol edilebilen kullanışlı bir ses çalma çözümüdür. Bu bölümde, modülü Arduino'ya bağlama ve programlama adımlarını bulacaksınız.

Temel Bağlantı Şeması:

Arduino'ya bağlantı için gereken temel pin konfigürasyonu:

• DY-HV20T VCC → Arduino 5V
• DY-HV20T GND → Arduino GND
• DY-HV20T RX → Arduino TX (Pin 3 - SoftwareSerial için)
• DY-HV20T TX → Arduino RX (Pin 2 - SoftwareSerial için)
• DY-HV20T BUSY → Arduino Digital Pin (opsiyonel, örn. Pin 4)
• DY-HV20T SPK+/- (L/R) → 8 ohm Hoparlör bağlantıları

Not: Arduino'nun ana seri portunu (0 ve 1 pinleri) serbest bırakmak ve hata ayıklama yapabilmek için SoftwareSerial kütüphanesi kullanılması önerilir.

Temel Arduino Kodu:

#include <SoftwareSerial.h>

// RX, TX pinlerini tanımla (Arduino perspektifinden)
SoftwareSerial mp3Serial(2, 3); // RX, TX
const int busyPin = 4; // Opsiyonel: BUSY pini

void setup() {
  // Hata ayıklama için seri port başlatma
  Serial.begin(9600);
  Serial.println("DY-HV20T MP3 Modulu Test");

  // MP3 modülü ile iletişim için seri port başlatma
  mp3Serial.begin(9600);

  // BUSY pini için ayarlama
  pinMode(busyPin, INPUT);

  // Başlangıç gecikmesi
  delay(1000);

  // Ses seviyesini ayarla (0-30)
  setVolume(20);
  delay(100);

  // İlk şarkıyı çal
  playTrack(1);
}

void loop() {
  // BUSY pin durumunu kontrol et
  if (digitalRead(busyPin) == HIGH) {
    Serial.println("Şarkı bitti, yeni şarkı başlatılıyor...");
    playTrack(random(1, 5)); // 1-4 arası rastgele şarkı çal
    delay(1000);
  }

  // Seri port üzerinden kullanıcı komutu al
  if (Serial.available()) {
    char command = Serial.read();
    processCommand(command);
  }

  delay(100);
}

// Kullanıcı komutlarını işle
void processCommand(char command) {
  switch (command) {
    case '1':
      // 1. şarkıyı çal
      playTrack(1);
      break;
    case '2':
      // 2. şarkıyı çal
      playTrack(2);
      break;
    case '+':
      // Ses seviyesini artır
      volumeUp();
      break;
    case '-':
      // Ses seviyesini azalt
      volumeDown();
      break;
    case 'p':
      // Çalmayı duraklat/devam ettir
      pauseResume();
      break;
    case 's':
      // Çalmayı durdur
      stopPlayback();
      break;
  }
}

// Belirli bir şarkıyı çal
void playTrack(int trackNumber) {
  Serial.print("Şarkı çalınıyor: ");
  Serial.println(trackNumber);

  mp3Serial.write(0x7E); // Komut başlangıcı
  mp3Serial.write(0x04); // Komut uzunluğu
  mp3Serial.write(0xA0); // Şarkı çalma komutu
  mp3Serial.write((byte)0x00); // Üst byte (0)
  mp3Serial.write((byte)trackNumber); // Alt byte (şarkı numarası)
  mp3Serial.write(0xEF); // Komut sonu
}

// Ses seviyesini ayarla (0-30)
void setVolume(int volume) {
  if (volume > 30) volume = 30;
  if (volume < 0) volume = 0;

  Serial.print("Ses seviyesi ayarlanıyor: ");
  Serial.println(volume);

  mp3Serial.write(0x7E); // Komut başlangıcı
  mp3Serial.write(0x04); // Komut uzunluğu
  mp3Serial.write(0xAE); // Ses seviyesi komutu
  mp3Serial.write((byte)0x00); // Üst byte (0)
  mp3Serial.write((byte)volume); // Alt byte (ses seviyesi)
  mp3Serial.write(0xEF); // Komut sonu
}

// Ses seviyesini artır
void volumeUp() {
  Serial.println("Ses artırılıyor");
  mp3Serial.write(0x7E);
  mp3Serial.write(0x03);
  mp3Serial.write(0xAF);
  mp3Serial.write(0x00);
  mp3Serial.write(0xEF);
}

// Ses seviyesini azalt
void volumeDown() {
  Serial.println("Ses azaltılıyor");
  mp3Serial.write(0x7E);
  mp3Serial.write(0x03);
  mp3Serial.write(0xAE);
  mp3Serial.write(0x00);
  mp3Serial.write(0xEF);
}

// Çalmayı duraklat/devam ettir
void pauseResume() {
  Serial.println("Duraklat/Devam");
  mp3Serial.write(0x7E);
  mp3Serial.write(0x03);
  mp3Serial.write(0xAA);
  mp3Serial.write(0x00);
  mp3Serial.write(0xEF);
}

// Çalmayı durdur
void stopPlayback() {
  Serial.println("Çalma durduruluyor");
  mp3Serial.write(0x7E);
  mp3Serial.write(0x03);
  mp3Serial.write(0xAB);
  mp3Serial.write(0x00);
  mp3Serial.write(0xEF);
}

Tam UART Komut Seti:

Modülü daha kapsamlı kontrol etmek için kullanabileceğiniz komutların listesi:

• Belirli Şarkıyı Çal: 7E 04 A0 00 [şarkı no] EF
• Çalmayı Duraklat/Devam Ettir: 7E 03 AA 00 EF
• Çalmayı Durdur: 7E 03 AB 00 EF
• Ses Seviyesini Artır: 7E 03 AF 00 EF
• Ses Seviyesini Azalt: 7E 03 AE 00 EF
• Ses Seviyesini Ayarla (0-30): 7E 04 AE 00 [seviye] EF
• Sonraki Şarkı: 7E 03 A5 00 EF
• Önceki Şarkı: 7E 03 A6 00 EF
• Belirli bir Klasördeki Şarkıyı Çal: 7E 05 A2 00 [klasör] [şarkı] EF
• EQ Modunu Ayarla (0-5): 7E 04 A7 00 [mod] EF (0:Normal, 1:Pop, 2:Rock, 3:Jazz, 4:Klasik, 5:Bass)
• Tekrar Modunu Ayarla (0-3): 7E 04 A8 00 [mod] EF (0:Tekrarsız, 1:Şarkı Tekrar, 2:Klasör Tekrar, 3:Tümünü Tekrar)
• Rastgele Çalma Modu: 7E 03 B1 00 EF

Gelişmiş Kullanım İpuçları:

Arduino projelerinde DY-HV20T modülünden maksimum performans almak için öneriler:

• Dosya Organizasyonu: SD kartta klasör yapısı oluşturarak ses dosyalarınızı kategorize edin. Örneğin, 01 klasöründe uyarı sesleri, 02 klasöründe müzikler olabilir.
• BUSY Pin Kullanımı: Ses çalma durumunu izlemek ve işlemleri senkronize etmek için BUSY pinini aktif olarak kullanın.
• Seri İletişim Hata Ayıklama: Modülle seri iletişim sorunlarını tespit etmek için, gönderilen ve alınan baytları hexadecimal formatta yazdırın.
• Zamanlayıcı Kesmeleri: Uzun süren Arduino işlemleri sırasında bile düzgün ses kontrolü için Timer kesmelerini kullanın.
• Güç Yönetimi: Pil ile çalışan projelerde, kullanılmadığında modülü uyku moduna alın veya güç beslemesini kesin.

Bu temel ve gelişmiş ipuçlarıyla, DY-HV20T modülünü Arduino projelerinize etkili bir şekilde entegre edebilirsiniz.

---

SD Kart Hazırlama ve Dosya Yapısı

DY-HV20T modülü ile kullanılacak SD kartın hazırlanması ve doğru dosya organizasyonu.

DY-HV20T modülünün düzgün çalışması ve ses dosyalarınıza kolay erişim sağlaması için SD kartın doğru şekilde hazırlanması ve optimum dosya organizasyonu hayati önem taşır. Bu bölümde, SD kartınızı hazırlamak ve ses dosyalarınızı etkili bir şekilde düzenlemek için gerekli adımları bulacaksınız.

SD Kart Gereksinimleri ve Formatı:

Modülle kullanılacak SD kart özellikleri:

• SD Kart Tipi: MicroSD kart
• Kapasite: 32GB'a kadar desteklenir (16GB veya daha düşük önerilir)
• Dosya Sistemi: FAT32 (FAT16 da desteklenir, ancak FAT32 önerilir)
• Sektör Boyutu: 512 byte (varsayılan)
• Hız Sınıfı: Class 4 veya daha yüksek

SD Kartı Formatlama Adımları:

1. SD kartı bilgisayarınıza takın.
2. Windows için "Dosya Gezgini"nde SD karta sağ tıklayın ve "Biçimlendir" seçeneğini seçin.
3. Dosya sistemi olarak "FAT32" seçin.
4. Birim adını istediğiniz gibi ayarlayabilirsiniz (örn. "MP3MODULE").
5. "Hızlı Biçimlendir" seçeneğini işaretleyebilirsiniz.
6. "Başlat" düğmesine basarak formatlamayı tamamlayın.

Not: 32GB ve üzeri SD kartlar Windows'ta doğrudan FAT32 olarak formatlanamaz. Bu durumda, "SD Card Formatter" gibi ücretsiz araçlar kullanabilirsiniz.

Dosya Organizasyonu ve İsimlendirme:

Verimli organizasyon için dosya yapısı önerileri:

• Klasör Yapısı: Ana dizinde 01, 02, 03... şeklinde isimlendirilmiş klasörler oluşturun. Modül 99 klasöre kadar destekler.
• Dosya İsimlendirme: Her klasör içindeki MP3 dosyalarını 001.mp3, 002.mp3... şeklinde isimlendirilmelidir. Her klasör en fazla 255 şarkı içerebilir.
• Maksimum Dosya Sayısı: Bir SD kartta toplamda 25,245 MP3 dosyası (99 klasör x 255 şarkı) depolanabilir.
• Klasör Organizasyonu Örneği:
  • 01/ klasörü: Alarm ve uyarı sesleri (001.mp3, 002.mp3...)
  • 02/ klasörü: Müzik parçaları (001.mp3, 002.mp3...)
  • 03/ klasörü: Ses efektleri (001.mp3, 002.mp3...)

MP3 Dosya Özellikleri ve Optimizasyon:

Optimum performans için MP3 dosya önerileri:

• Desteklenen Format: Sadece MP3 formatı desteklenir (WAV, FLAC, AAC gibi formatlar desteklenmez)
• Bit Hızı: 32 kbps - 320 kbps (128 kbps önerilir, iyi ses kalitesi/boyut dengesi için)
• Örnekleme Hızı: 8 kHz - 48 kHz (44.1 kHz standart kalite için önerilir)
• ID3 Etiketleri: ID3v1 ve ID3v2 etiketleri desteklenir, ancak çok büyük etiketler okuma sorunlarına neden olabilir
• Dosya Boyutu: Daha küçük dosyalar daha hızlı yüklenir, birkaç dakikalık dosyalar idealdir
• VBR vs CBR: Sabit bit hızı (CBR) daha iyi uyumluluk sağlar

Dikkat Edilmesi Gereken Noktalar:

SD kart kullanımında potansiyel sorunları önlemek için öneriler:

• Dosya Adlarında Özel Karakter Kullanmayın: Türkçe karakterler veya semboller yerine sadece Latin alfabesi ve rakamlar kullanın.
• Uzun Dosya Adlarından Kaçının: 8.3 formatını takip etmek (8 karakter isim + 3 karakter uzantı) en iyisidir.
• Çalışırken SD Kartı Çıkarmayın: Bu, hem SD karta hem de modüle zarar verebilir.
• Düşük Kapasiteli Kart Kullanın: 4GB veya 8GB kartlar daha hızlı taranır ve daha az sorun çıkarır.
• Kaliteli SD Kart Kullanın: Tanınmış markaların kartları daha güvenilirdir ve daha az okuma hatası verir.

Sorun Giderme İpuçları:

SD kart ile ilgili yaygın sorunlar için çözümler:

• Tanınmayan SD Kart: Kartı yeniden formatlayın veya farklı bir kart deneyin.
• Çalınmayan Dosyalar: Dosya formatının MP3 olduğundan emin olun ve farklı bir bit hızında yeniden kodlayın.
• Yavaş Tepki Süresi: SD karttaki dosya sayısını azaltın veya daha küçük klasörler oluşturun.
• Rastgele Sesler/Gürültü: MP3 dosyalarını kontrol edin, dosya sistemi bozulmuş olabilir, kartı yeniden formatlayın.
• Klasör Seçimi Sorunları: Klasör adlandırmasını 01, 02 formatında kontrol edin ve sıfır ön ekini unutmayın.

Bu yönergeleri izleyerek, SD kartınızı DY-HV20T modülü ile optimum performans için hazırlayabilir ve ses dosyalarınızı etkili bir şekilde organize edebilirsiniz.

---

Komut Protokolü ve Kontrol Arayüzü

DY-HV20T modülünün UART komut protokolünün detaylı açıklaması ve kontrol arayüzü kullanımı.

DY-HV20T modülü, hem UART seri iletişim protokolü üzerinden hem de doğrudan buton kontrolleri aracılığıyla yönetilebilir. Bu bölümde, modülün komut yapısını ve farklı kontrol arayüzlerini detaylı olarak inceleyeceğiz.

UART Komut Protokolü Yapısı:

DY-HV20T modülüne gönderilen UART komutları belirli bir formatta olmalıdır:

[Başlangıç Baytı] [Komut Uzunluğu] [Komut] [Veri Baytları] [Bitiş Baytı]

Komut formatı detayları:

• Başlangıç Baytı: 0x7E (Her komut bu bayt ile başlar)
• Komut Uzunluğu: Komut ve veri baytlarının toplam sayısı
• Komut: Gerçekleştirilecek işlemin kodu
• Veri Baytları: Komuta bağlı olarak değişen parametreler
• Bitiş Baytı: 0xEF (Her komut bu bayt ile biter)

Temel UART Komutları:

En sık kullanılan komutların detaylı açıklamaları:

İşlev	Komut Formatı (Hex)	Açıklama
Şarkı Çal	7E 04 A0 00 [şarkı no] EF	Belirtilen numaralı şarkıyı çalar (1-65535)
Duraklat/Devam	7E 03 AA 00 EF	Çalmayı duraklatır veya devam ettirir
Durdur	7E 03 AB 00 EF	Çalmayı tamamen durdurur
Ses Ayarla	7E 04 AE 00 [seviye] EF	Ses seviyesini ayarlar (0-30)
Sonraki Şarkı	7E 03 A5 00 EF	Bir sonraki şarkıya geçer
Önceki Şarkı	7E 03 A6 00 EF	Bir önceki şarkıya geçer

Gelişmiş UART Komutları:

Daha özel işlemler için kullanılabilecek komutlar:

İşlev	Komut Formatı (Hex)	Açıklama
Klasördeki Şarkı	7E 05 A2 00 [klasör] [şarkı] EF	Belirtilen klasördeki belirli şarkıyı çalar
EQ Modu	7E 04 A7 00 [mod] EF	EQ modunu değiştirir (0-5)
Tekrar Modu	7E 04 A8 00 [mod] EF	Tekrar modunu ayarlar (0-3)
Rastgele Çalma	7E 03 B1 00 EF	Rastgele çalma modunu etkinleştirir
Durum Sorgusu	7E 03 AC 00 EF	Çalma durumunu sorgular
Toplam Şarkı Sayısı	7E 03 AD 00 EF	SD karttaki toplam şarkı sayısını sorgular

Buton Kontrol Arayüzü:

Fiziksel butonlar veya mikrodenetleyici pinleri ile kontrol seçenekleri:

• IO1 (Önceki): Bu pini GND'ye kısa süreli bağlayarak bir önceki şarkıya geçiş yapabilirsiniz.
• IO2 (Sonraki): Bu pini GND'ye kısa süreli bağlayarak bir sonraki şarkıya geçiş yapabilirsiniz.
• IO3 (Ses-): Bu pini GND'ye kısa süreli bağlayarak ses seviyesini azaltabilirsiniz.
• IO4 (Ses+): Bu pini GND'ye kısa süreli bağlayarak ses seviyesini artırabilirsiniz.
• IO5 (Oynat/Durdur): Bu pini GND'ye kısa süreli bağlayarak çalmayı başlatabilir veya duraklatabilirsiniz.
• IO6 (Mod): Bu pini GND'ye kısa süreli bağlayarak EQ modunu değiştirebilirsiniz.

BUSY Pin Kullanımı:

BUSY pini, modülün çalışma durumunu izlemek için kullanılır:

• BUSY = LOW: Modül şu anda bir MP3 dosyası çalıyor.
• BUSY = HIGH: Modül boşta, çalma işlemi yok.

Bu pin, özellikle sıralı ses çalma veya ses tamamlanma tetikleyicileri oluşturmak için kullanışlıdır.

Komut Yanıt Protokolü:

DY-HV20T modülü, bazı komutlara yanıt verir. Yanıt formatı genellikle şu şekildedir:

[Başlangıç Baytı] [Yanıt Uzunluğu] [Komut] [Yanıt Verileri] [Bitiş Baytı]

Örneğin, durum sorgusu yanıtı şu formatta olabilir: 7E 04 AC 00 [durum] EF

Kontrol Arayüzleri için İpuçları:

Daha verimli ve güvenilir kontrol için öneriler:

• Komut Aralığı: Art arda gönderilen komutlar arasında en az 100ms bekleyin.
• BUSY Kontrol: Yeni komut göndermeden önce BUSY pininin HIGH olmasını beklemek daha güvenilir çalışma sağlar.
• Buton Debouncing: Buton kontrol pinleri için yazılım veya donanım debouncing uygulayın.
• Komut Doğrulama: Kritik komutlar için yanıt kontrolü yaparak komutun başarıyla uygulandığından emin olun.
• Yeniden Deneme Mekanizması: Başarısız komutlar için yeniden deneme mekanizması ekleyin.

Bu komut protokolü ve kontrol arayüzü bilgileri, DY-HV20T modülünü projelerinizde tam kontrol edebilmeniz için gereken temeli sağlar.

---

Hoparlör Seçimi ve Ses Kalitesi İyileştirme

DY-HV20T modülü ile en iyi ses kalitesini elde etmek için hoparlör seçimi ve optimizasyon ipuçları.

DY-HV20T modülünden maksimum ses kalitesi elde etmek, doğru hoparlör seçimi ve çeşitli optimizasyon teknikleriyle mümkündür. Bu bölümde, projeniz için en uygun hoparlörü seçme ve ses kalitesini iyileştirme konusunda detaylı bilgiler bulacaksınız.

Uyumlu Hoparlör Özellikleri:

DY-HV20T modülü ile kullanılabilecek optimum hoparlör parametreleri:

• Empedans: 8 ohm optimum değerdir (4-16 ohm aralığında çalışabilir)
• Güç Kapasitesi: 3W - 5W arası ideal (modülün 3W+3W çıkışına uygun)
• Frekans Yanıtı: 100Hz - 20kHz aralığında geniş frekans yanıtı
• Hassasiyet: 85dB veya üzeri (daha yüksek değer daha az güç ile yüksek ses sağlar)
• Boyut: Aplikasyona göre değişir (genellikle 40mm-77mm çapında)

Hoparlör Türleri ve Kullanım Alanları:

Farklı proje türleri için uygun hoparlör seçenekleri:

• Tam Aralık Mini Hoparlörler (40-50mm): Kompakt projeler, taşınabilir cihazlar ve sınırlı alan uygulamaları için ideal.
• Orta Boy Hoparlörler (57-77mm): Daha iyi bas yanıtı ve daha yüksek ses seviyesi gerektiren projeler için uygun.
• Mylar/Kağıt Konili Hoparlörler: Ekonomik çözümler, iç mekan projeleri ve günlük kullanım için uygun.
• Neodimyum Mıknatıslı Hoparlörler: Yüksek verimlilik, daha iyi ses kalitesi ve daha ince profil gerektiren projeler için tercih edilir.
• Su Geçirmez Hoparlörler: Dış mekan veya nemli ortam projeleri için özel tasarlanmış seçenekler.

Stereo vs. Mono Konfigürasyon:

DY-HV20T modülünün stereo yeteneklerinden yararlanma seçenekleri:

• Tek Hoparlör (Mono): Basit projeler için sağ ve sol kanalları paralel bağlayarak tek hoparlöre yönlendirme.
• Çift Hoparlör (Gerçek Stereo): İki ayrı hoparlör kullanarak tam stereo ses deneyimi sağlama.
• Köprü Bağlantı: Mono için daha yüksek güç elde etmek üzere köprülü konfigürasyon (dikkatli bağlantı gerektirir).

Hoparlör Bağlantısı ve Kablolama:

Optimum performans için bağlantı önerileri:

• Kablo Kalınlığı: En az 22 AWG (0.65mm²) hoparlör kablosu kullanın.
• Kablo Uzunluğu: Mümkün olduğunca kısa tutun, uzun kablolar sinyal kaybına neden olur.
• Polarite: Doğru polarite için hoparlör bağlantılarına dikkat edin (+ ve - doğru olmalı).
• Çift Hoparlör Bağlantısı:

    SOL+ → Sol Hoparlör +
    SOL- → Sol Hoparlör -
    SAĞ+ → Sağ Hoparlör +
    SAĞ- → Sağ Hoparlör -


• Tek Hoparlör Bağlantısı (Paralel):

    SOL+ ve SAĞ+ birleştirilerek → Hoparlör +
    SOL- ve SAĞ- birleştirilerek → Hoparlör -


Ses Kalitesini İyileştirme Teknikleri:

DY-HV20T modülünden daha iyi ses elde etmek için öneriler:

• Uygun Muhafaza (Enclosure): Hoparlörler için akustik olarak tasarlanmış kutu veya muhafaza kullanın. Doğru boyutlandırılmış bir kapalı kutu veya bass-reflex tasarımı, ses kalitesini önemli ölçüde artırır.
• Güç Kaynağı Filtreleme: Temiz güç sağlamak için 100-220μF elektrolitik kapasitör ve 0.1μF seramik kapasitörden oluşan basit bir filtreleme devresi ekleyin.
• MP3 Kalitesi: Daha yüksek bit hızlı (192kbps veya üzeri) MP3 dosyaları kullanın.
• EQ Ayarları: Modülün EQ modlarını (Normal, Pop, Rock, Jazz, Klasik, Bass) kullanarak ses karakterini optimize edin.
• Ses Seviyesi Optimizasyonu: Maksimum seviyede çalıştırmak yerine, distorsiyon olmayan en yüksek ses seviyesini (genellikle 20-25 arası) bulun.

Özel Proje Senaryoları İçin Öneriler:

Farklı tipteki projeler için hoparlör ve ses kalitesi ipuçları:

• İnteraktif Oyuncaklar: Küçük (40mm), tam aralık, dayanıklı hoparlörler ve ses dosyaları için daha yüksek sıkıştırma oranları kullanılabilir.
• Müzik Kutuları: Orta boy (57-65mm), geniş frekans yanıtlı hoparlörler ve akustik muhafaza ile daha kaliteli ses elde edilebilir.
• Bilgilendirme Sistemleri: Netlik için optimize edilmiş, orta frekans vurgulu hoparlörler ve konuşma için optimize edilmiş EQ ayarları kullanın.
• Taşınabilir Projeler: Neodimyum mıknatıslı, hafif hoparlörler ve enerji verimliliği için düşük empedanslı (4 ohm) modeller tercih edin.
• Sabit Kurulumlar: Daha büyük (77mm+), kaliteli hoparlörler ve akustik olarak izole edilmiş montaj ile profesyonel sonuçlar elde edilebilir.

Sorun Giderme ve Yaygın Ses Sorunları:

Ses kalitesi problemlerinin çözümleri:

• Cızırtı veya Statik: Güç kaynağı filtreleme ekleyin, kablo yönlendirmesini kontrol edin (veri kabloları ve güç kablolarını ayırın).
• Düşük Ses Seviyesi: Hoparlör empedansını kontrol edin, doğru bağlantıları doğrulayın, güç kaynağının yeterli akım sağladığından emin olun.
• Distorsiyon: Ses seviyesini düşürün, hoparlörün güç kapasitesine uygun seviyede çalıştırın, güç kaynağı voltajını kontrol edin.
• Tek Kanallı Ses: Kablo bağlantılarını kontrol edin, hoparlör hasarını test edin, farklı bir MP3 ile deneyin.
• Bass Eksikliği: Uygun hoparlör muhafazası ekleyin, daha büyük çaplı hoparlör kullanın, EQ ayarlarını değiştirin.

Doğru hoparlör seçimi ve bu optimizasyon tekniklerinin uygulanması, DY-HV20T modülünüzün ses performansını önemli ölçüde artıracaktır.

---

Uygulama Örnekleri ve Proje Fikirleri

DY-HV20T modülü kullanılarak gerçekleştirilebilecek çeşitli proje fikirleri ve uygulama örnekleri.

DY-HV20T MP3 modülü, çok çeşitli projelerde ses çalma yetenekleri eklemek için kullanılabilir. Bu bölümde, farklı zorluk seviyelerinde ve çeşitli uygulama alanlarında proje fikirleri bulacaksınız. Bu fikirler, kendi projeleriniz için ilham kaynağı olabilir veya doğrudan uygulanabilir.

Başlangıç Seviyesi Projeler:

Temel elektronik ve programlama bilgisiyle gerçekleştirilebilecek projeler:

• Sesli Zil: Kapı zili düğmesine basıldığında farklı melodiler veya sesler çalan basit bir sistem.
• Basit Müzik Kutusu: Buton basıldığında belirli bir şarkı veya şarkı listesi çalan dekoratif kutu.
• Sesli Greeting Kartı: Açıldığında kişisel bir mesaj veya müzik çalan özel tasarım kart.
• Sesli Alarm Saati: Günün farklı saatlerinde farklı sesler çalabilen RTC modüllü saat.
• Sesli Rehber Oyuncak: Düğmelerine basıldığında hayvan sesleri, rakamlar veya harfler seslendiren eğitici oyuncak.

Bu projeler, temel komponentler ve basit devrelerle gerçekleştirilebilir.

Orta Seviye Projeler:

Biraz daha kompleks elektronik ve programlama içeren projeler:

• Hareket Sensörlü Konuşan Robot: PIR sensörü ile hareket algılandığında konuşan veya ses efektleri çalan robot.
• Interaktif Müze Sergi Elemanı: Ziyaretçilerin etkileşimleriyle bilgilendirici sesler veya müzik çalan sergi parçası.
• Sesli Hava Durumu İstasyonu: Sıcaklık, nem ve basınç verilerini sesli olarak bildiren sistem.
• RFID Kontrollü Müzik Çalar: Farklı RFID kartları/etiketleri okutulduğunda farklı müzik çalmaları çalan sistem.
• Bluetooth Kontrollü Ses Kutusu: Bluetooth modülü aracılığıyla uzaktan kontrol edilebilen akıllı hoparlör sistemi.

Bu projeler, daha fazla sensör entegrasyonu ve programlama becerisi gerektirir.

İleri Seviye Projeler:

Daha karmaşık elektronik, programlama ve mekanik içeren projeler:

• Ses Tanıma ile Kontrol Edilen Müzik Sistemi: Ses komutlarına yanıt veren akıllı müzik çalar sistemi.
• IoT Tabanlı Sesli Bildirim Sistemi: İnternetten alınan bilgilere (hava durumu, haberler, mesajlar) göre sesli bildirimler yapan cihaz.
• Dinamik Ses Efektli Oyun Konsolu: Oyun durumuna göre farklı ses efektleri ve müzikler çalan retro oyun sistemi.
• Yapay Zeka Destekli Sesli Asistan: Basit AI algoritmaları ile kullanıcı tercihlerini öğrenen ve sesli yanıtlar veren asistan.
• Çok Kanallı Ev Otomasyonu Ses Sistemi: Ev içindeki farklı odalarda koordineli ses çalabilen dağıtık sistem.

Bu ileri projeler, çeşitli teknolojilerin entegrasyonunu ve daha karmaşık kodlama becerilerini gerektirir.

Eğitim ve Terapi Amaçlı Projeler:

Eğitim ve sağlık alanlarında kullanılabilecek özel amaçlı projeler:

• Sesli Öğrenme Kartları: Üzerlerindeki resimler veya metinlerle ilgili sesli açıklamalar yapan eğitim kartları.
• Konuşma Terapisi Yardımcısı: Doğru telaffuz örnekleri sunan ve konuşma alıştırmaları yaptıran cihaz.
• Müzik Terapi Sistemi: Ruh haline ve terapi ihtiyacına göre belirli müzikler veya sesler çalan sistem.
• Görme Engelliler için Sesli Kütüphane: RFID etiketli kitapları tanıyıp ilgili sesli kitabı çalan cihaz.
• Dil Öğrenme Asistanı: Kelimelerin telaffuzunu ve örnek cümleleri çalan interaktif dil öğrenme aracı.

Bu projeler, eğitim ve terapi alanlarında gerçek ihtiyaçlara cevap verebilir.

Eğlence ve Sanat Projeleri:

Yaratıcı ve eğlence amaçlı projeler:

• İnteraktif Müzik Duvarı: Dokunulduğunda farklı sesler ve müzikler çalan sanatsal duvar.
• Ritim Eğitim Oyuncağı: LED'lerle birlikte çalışarak ritim duygusu geliştiren eğlenceli oyuncak.
• Sesli Yap-boz: Parçaları doğru yerleştirildiğinde başarı müziği çalan interaktif yap-boz.
• DJ Kontrol Pedi: Farklı ses örnekleri ve efektleri tetikleyebilen DJ kontrol paneli.
• Sesli Kostüm Aksesuarları: Kostüm partileri veya cosplay için ses efektleri çalan aksesuarlar.

Bu projeler, eğlence ve sanatsal ifade için yeni imkanlar sunar.

Ticari ve Endüstriyel Uygulamalar:

Profesyonel ve ticari alanlarda kullanılabilecek projeler:

• Sesli Reklam Standı: Müşteri yaklaştığında reklam mesajları çalan perakende standı.
• Sesli Güvenlik Uyarı Sistemi: Belirli güvenlik durumlarında özel uyarılar veren endüstriyel alarm sistemi.
• Çok Dilli Müşteri Bilgilendirme Terminali: Farklı dillerde sesli bilgilendirme yapan müşteri hizmet noktası.
• Ses Efektli POS Terminali: İşlem durumlarını sesli geri bildirimlerle destekleyen ödeme sistemi.
• Sesli Rehberlik Sistemi: Sergi, müze veya satış noktalarında ziyaretçilere sesli bilgi aktaran sistem.

Bu projeler, ticari ortamlarda müşteri deneyimini geliştirebilir.

Proje Uygulamaları İçin İpuçları:

Projelerinizin başarısını artıracak pratik öneriler:

• Prototip ve Test: Önce breadboard üzerinde basit bir prototip yaparak temel işlevselliği test edin.
• Modüler Tasarım: Projenizi, gerektiğinde kolayca değiştirilebilecek veya güncellenebilecek modüllere ayırın.
• Kapasitif Dokunmatik: Fiziksel butonlar yerine, daha estetik ve dayanıklı kapasitif dokunmatik kontroller kullanmayı düşünün.
• Güç Yönetimi: Pil ile çalışan projelerde, kullanılmadığında sistemin uyku moduna geçmesini sağlayın.
• Kullanıcı Deneyimi: LED göstergeler, dokunmatik arayüzler ve diğer geri bildirim mekanizmalarıyla kullanıcı deneyimini zenginleştirin.

Bu proje fikirleri ve ipuçları, DY-HV20T modülünün yaratıcı potansiyelini keşfetmenize yardımcı olacaktır.

---

Diğer Modüllerle Entegrasyon

DY-HV20T ses modülünün diğer elektronik modüllerle birlikte kullanımı ve entegrasyon imkanları.

DY-HV20T MP3 modülünü diğer elektronik modüllerle entegre ederek, projelerinizin işlevselliğini ve yeteneklerini önemli ölçüde genişletebilirsiniz. Bu bölümde, ses modülünüzü çeşitli sensörler, iletişim modülleri ve görüntüleme bileşenleriyle birleştirmenin yollarını keşfedeceğiz.

Sensör Modülleriyle Entegrasyon:

Çeşitli sensörlerin ses modülüyle entegrasyonu ve uygulama fikirleri:

• PIR Hareket Sensörü:
  • Bağlantı: PIR sensör çıkışı → Arduino dijital pini → Arduino diğer pin → DY-HV20T IO5 (Play) pini
  • Uygulama: Hareket algılandığında selamlama mesajı, alarm sesi veya bilgilendirme yapan interaktif sistemler.
• Ultrasonik Mesafe Sensörü (HC-SR04):
  • Bağlantı: Uzaklık verisi Arduino üzerinden değerlendirilir → Arduino pinleri → DY-HV20T komut pinleri
  • Uygulama: Yaklaşma mesafesine göre farklı sesler çalan interaktif enstalasyonlar veya uyarı sistemleri.
• Kapasitif Dokunma Sensörü:
  • Bağlantı: Dokunma sensörü → Arduino dijital pin → Arduino çıkış → DY-HV20T kontrol pinleri
  • Uygulama: Dokunmatik müzik panelleri, interaktif yüzeyler, görünmez butonlar.
• LDR Işık Sensörü:
  • Bağlantı: LDR → Arduino analog pin → Arduino işleme → DY-HV20T
  • Uygulama: Karanlıkta otomatik ninni çalan gece lambası, ışığa tepki veren müzik kutusu.
• DHT11/DHT22 Sıcaklık ve Nem Sensörü:
  • Bağlantı: DHT veri pini → Arduino dijital pin → Arduino komut → DY-HV20T
  • Uygulama: Sıcaklık belirli bir eşiği geçtiğinde uyarı sesi veren sistemler, sesli hava durumu istasyonları.

İletişim Modülleriyle Entegrasyon:

Kablosuz ve kablolu iletişim modülleriyle ses entegrasyonu:

• Bluetooth Modülü (HC-05/HC-06):
  • Bağlantı: Bluetooth RX/TX → Arduino TX/RX → Arduino → DY-HV20T seri komutlar
  • Uygulama: Akıllı telefon üzerinden kontrol edilebilen müzik sistemleri, uzaktan sesli uyarı sistemleri.
• ESP8266/ESP32 WiFi Modülü:
  • Bağlantı: ESP pinleri → Arduino veya doğrudan → DY-HV20T
  • Uygulama: İnternet üzerinden kontrol edilebilen ses sistemleri, IoT tabanlı sesli bildirim cihazları.
• NRF24L01 RF Modülü:
  • Bağlantı: NRF24L01 → Arduino SPI → Arduino → DY-HV20T
  • Uygulama: Uzak mesafeden kablosuz sesli haberleşme sistemleri, uzaktan kontrollü ses efektleri.
• RFID Modülü (RC522):
  • Bağlantı: RFID → Arduino SPI → Arduino komut → DY-HV20T
  • Uygulama: Belirli RFID kartlara özel sesler çalan erişim sistemleri, sesli kimlik doğrulama.

Görüntüleme ve Kullanıcı Arayüzü Modülleriyle Entegrasyon:

Görsel geri bildirim ve kontrol modülleriyle kombinasyon:

• LCD Ekran (16x2, 20x4):
  • Bağlantı: LCD → Arduino I2C/direkt → Arduino ve DY-HV20T paralel kontrol
  • Uygulama: Çalan parçanın bilgilerini gösteren müzik sistemleri, sesli menü sistemleri.
• OLED Ekran:
  • Bağlantı: OLED → Arduino I2C → Arduino ve DY-HV20T paralel kontrol
  • Uygulama: Kompakt müzik çalarlar, grafikli ses kontrol arayüzleri, spektrum analizörler.
• Dokunmatik Ekran:
  • Bağlantı: Dokunmatik ekran → Arduino → DY-HV20T
  • Uygulama: Modern arayüzlü dijital jukebox, dokunmatik kontrollü sesli kitaplar.
• LED Matrix/WS2812B RGB LED'ler:
  • Bağlantı: LED kontrolü → Arduino → Aynı Arduino DY-HV20T kontrolü
  • Uygulama: Müzikle senkronize ışık gösterileri, görsel-işitsel sanat enstalasyonları.

Diğer Özel Modüllerle Entegrasyon:

Daha özelleşmiş elektronik modüllerle kombine uygulamalar:

• RTC (Real Time Clock) Modülü:
  • Bağlantı: RTC → Arduino I2C → Arduino komut → DY-HV20T
  • Uygulama: Belirli saatlerde farklı müzikler çalan alarm saati, zamanlanmış anonslar yapan sistemler.
• Röle Modülü:
  • Bağlantı: Arduino → Röle ve DY-HV20T paralel kontrol
  • Uygulama: Sesli uyarılarla birlikte çalışan otomasyon sistemleri, sesli kontrollü cihaz açma-kapama.
• Motor Sürücü/Servo Kontrol:
  • Bağlantı: Arduino → Motor sürücü ve DY-HV20T
  • Uygulama: Hareket eden ve konuşan robotlar, ses ile senkronize mekanik hareketler.
• Ses Tanıma Modülü:
  • Bağlantı: Ses tanıma modülü → Arduino → DY-HV20T
  • Uygulama: Sesli komutlara sesli yanıtlar veren akıllı asistanlar, ses kontrollü müzik sistemleri.

Entegrasyon İçin Arduino Kod Örneği:

PIR Hareket Sensörü ve DY-HV20T entegrasyonu için örnek kod:

#include <SoftwareSerial.h>

// RX, TX pinlerini tanımla (Arduino perspektifinden)
SoftwareSerial mp3Serial(2, 3); // RX, TX
const int pirPin = 7; // PIR sensör pini
const int busyPin = 4; // DY-HV20T BUSY pini
const int ledPin = 13; // LED gösterge

int pirState = LOW; // PIR durumunu saklamak için
unsigned long lastPlayTime = 0; // Son çalma zamanı
const unsigned long playInterval = 10000; // Tekrar çalma aralığı (10 saniye)

void setup() {
  Serial.begin(9600);
  mp3Serial.begin(9600);

  pinMode(pirPin, INPUT);
  pinMode(busyPin, INPUT);
  pinMode(ledPin, OUTPUT);

  delay(1000); // Başlangıç gecikmesi

  // Ses seviyesini ayarla
  setVolume(20);
  delay(200);

  Serial.println("PIR Sensörü ve MP3 Modülü Hazır");
}

void loop() {
  // PIR sensörünü oku
  int pirValue = digitalRead(pirPin);

  // Hareket algılandıysa ve son çalmadan yeterli süre geçtiyse
  if (pirValue == HIGH) {
    if (pirState == LOW || (millis() - lastPlayTime > playInterval)) {
      Serial.println("Hareket algılandı!");
      digitalWrite(ledPin, HIGH);

      // Modül çalışmıyorsa (BUSY = HIGH)
      if (digitalRead(busyPin) == HIGH) {
        // Rastgele bir hoşgeldin mesajı çal (1-3 arası)
        int welcomeMessage = random(1, 4);
        playTrack(welcomeMessage);
        lastPlayTime = millis();
      }

      pirState = HIGH;
    }
  } else {
    if (pirState == HIGH) {
      Serial.println("Hareket durdu");
      digitalWrite(ledPin, LOW);
      pirState = LOW;
    }
  }

  delay(100); // Kısa bekleme
}

// Belirli bir şarkıyı çal
void playTrack(int trackNumber) {
  Serial.print("Şarkı çalınıyor: ");
  Serial.println(trackNumber);

  mp3Serial.write(0x7E); // Komut başlangıcı
  mp3Serial.write(0x04); // Komut uzunluğu
  mp3Serial.write(0xA0); // Şarkı çalma komutu
  mp3Serial.write((byte)0x00); // Üst byte (0)
  mp3Serial.write((byte)trackNumber); // Alt byte (şarkı numarası)
  mp3Serial.write(0xEF); // Komut sonu
}

// Ses seviyesini ayarla (0-30)
void setVolume(int volume) {
  if (volume > 30) volume = 30;
  if (volume < 0) volume = 0;

  Serial.print("Ses seviyesi ayarlanıyor: ");
  Serial.println(volume);

  mp3Serial.write(0x7E); // Komut başlangıcı
  mp3Serial.write(0x04); // Komut uzunluğu
  mp3Serial.write(0xAE); // Ses seviyesi komutu
  mp3Serial.write((byte)0x00); // Üst byte (0)
  mp3Serial.write((byte)volume); // Alt byte (ses seviyesi)
  mp3Serial.write(0xEF); // Komut sonu
}

Entegrasyon İçin İpuçları ve En İyi Uygulamalar:

Çoklu modül entegrasyonlarında daha iyi sonuçlar için öneriler:

• Güç Yönetimi: Tüm modüllerin güç gereksinimlerini hesaplayın ve yeterli güç kaynağı sağlayın.
• Pin Optimizasyonu: Sınırlı Arduino pinlerini verimli kullanmak için I2C, SPI gibi çoklu cihaz protokollerini tercih edin.
• Modüler Programlama: Her modül için ayrı fonksiyonlar veya kütüphaneler kullanarak kodunuzu düzenli tutun.
• Zaman Yönetimi: Multitasking için millis() tabanlı zamanlama kullanın, delay() fonksiyonundan kaçının.
• Hata Yönetimi: Bir modülün arızalanması durumunda sistemin tamamen çökmesini önleyen hata yakalama mekanizmaları ekleyin.

Bu entegrasyon bilgileri ve örnekler, DY-HV20T modülünü farklı modüllerle birleştirerek daha kapsamlı ve işlevsel projeler oluşturmanıza yardımcı olacaktır.

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
