DS18B20 Su Geçirmez Sıcaklık Sensörü 1 Metre

DS18B20 Su Geçirmez Sıcaklık Sensörü (1 Metre)

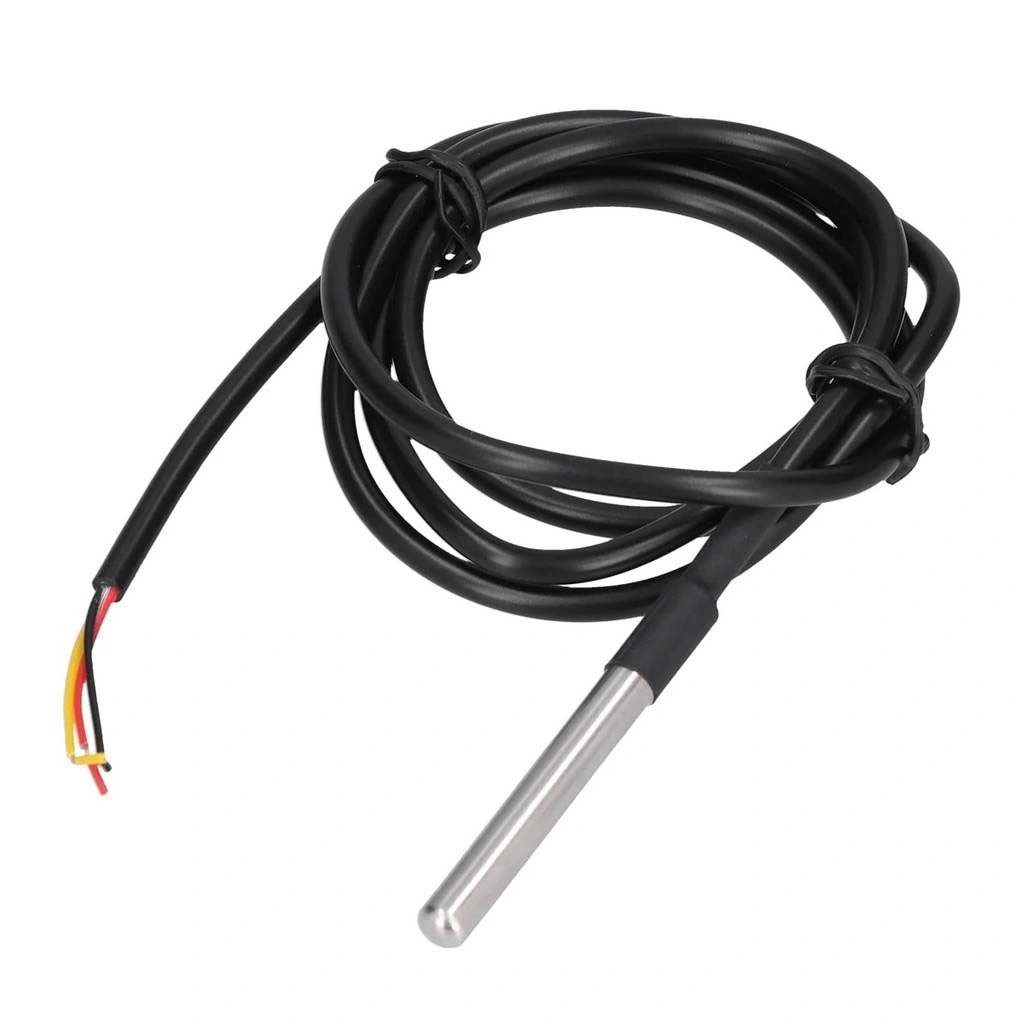

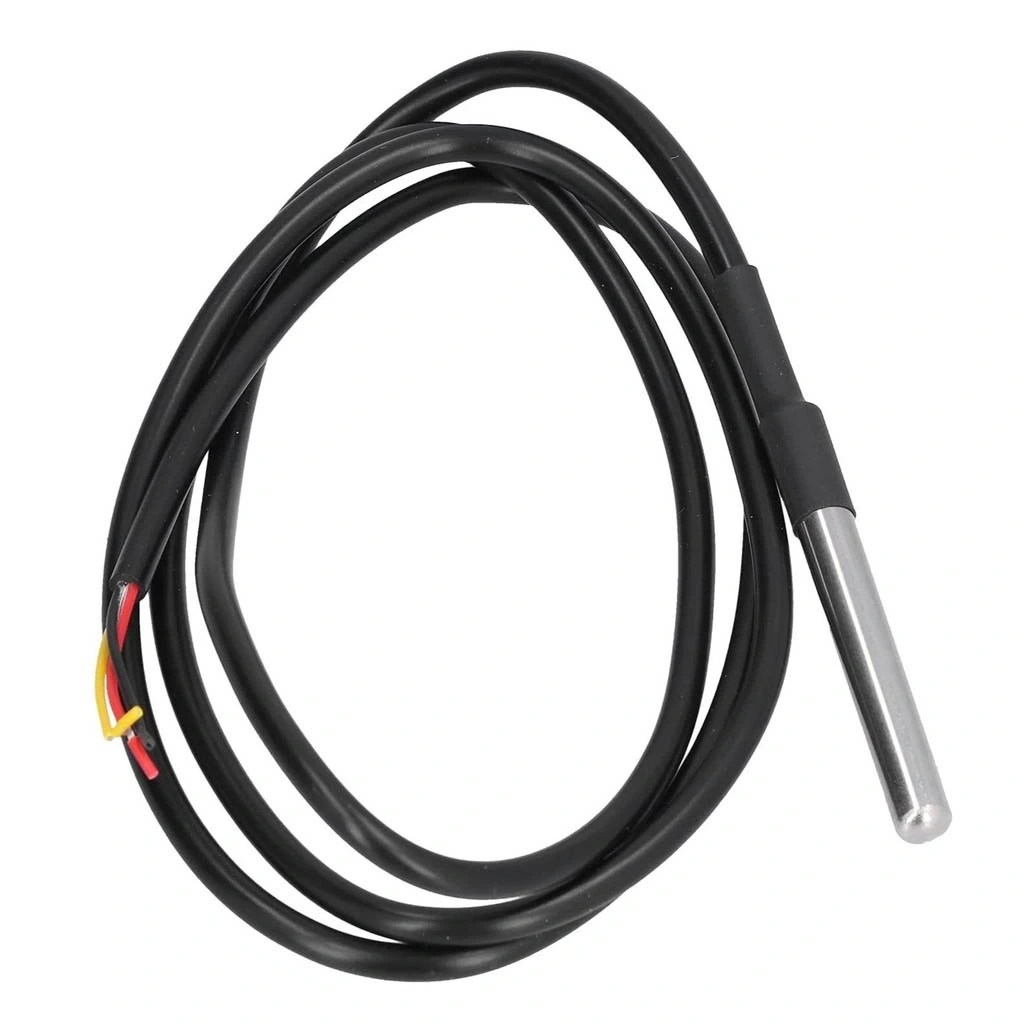

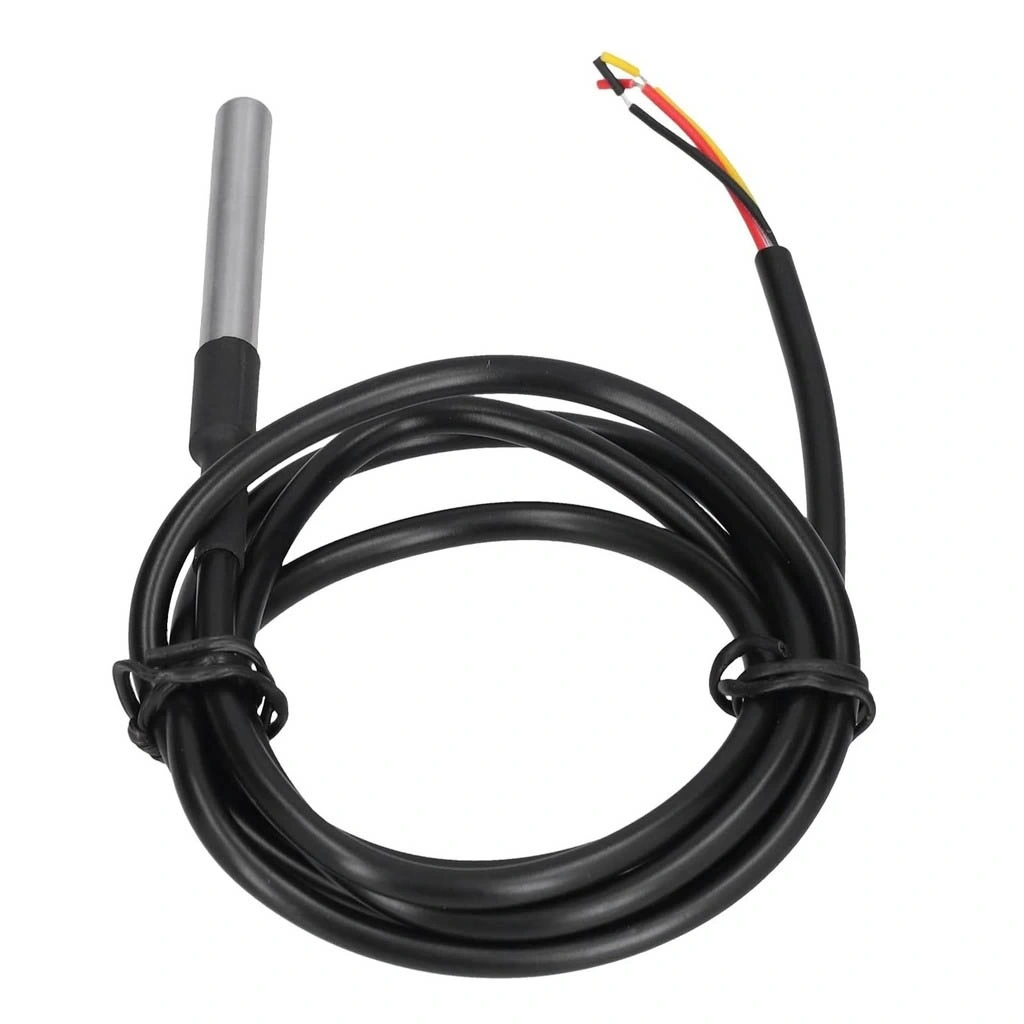

DS18B20 Su Geçirmez Sıcaklık Sensörü, dijital çıkış veren ve yüksek hassasiyete sahip bir sıcaklık ölçüm bileşenidir. Paslanmaz çelik kılıf içerisinde bulunan sensör, su geçirmez özelliği sayesinde sıvı ortamlarda, nemli veya dış mekan koşullarında güvenle kullanılabilir. 1 metre uzunluğundaki kablo ile erişimi zor alanlarda bile ölçüm yapabilirsiniz. Sıcaklık sensörleri arasında doğruluğu ve dayanıklılığı ile öne çıkan bu ürün, -55°C ile +125°C arasında ölçüm yapabilir.

OneWire protokolü ile çalışan DS18B20, tek bir veri hattı üzerinden iletişim kurabilir ve aynı hat üzerine birden fazla sensör bağlanabilir. 9-12 bit arasında ayarlanabilen çözünürlüğü ile 0.0625°C hassasiyetinde ölçüm yapabilir. Arduino ve diğer mikrodenetleyicilerle kolayca entegre edilebilen bu sensör, her yeni okuma için ısınma süresi gerektirmez ve hızlı tepki süresi sunar. Üzerinde dahili pull-up direnci bulundurmadığından, devreye 4.7K ohm değerinde bir pull-up direnci eklemeniz gerekir.

Su geçirmez tasarımı sayesinde sıvı sıcaklık ölçümleri, toprak nemi ve sıcaklık takibi, dış mekan hava durumu istasyonları, akvaryum kontrolü gibi birçok projede kullanılabilir. Dijital çıkışlı olduğundan analog-dijital dönüşüm hataları olmaz ve uzun kablo mesafelerinde bile doğru ölçümler sağlar. Elektronik projelerinizde hassas sıcaklık ölçümü gerektiren her uygulamada güvenle kullanabileceğiniz dayanıklı bir sensördür.

---

Teknik Özellikler

DS18B20 Su Geçirmez Sıcaklık Sensörü'nün detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör Tipi: Dijital Sıcaklık Sensörü
• Sıcaklık Ölçüm Aralığı: -55°C ile +125°C
• Hassasiyet: ±0.5°C (-10°C ile +85°C aralığında)
• Çözünürlük: 9-12 bit ayarlanabilir (0.5°C, 0.25°C, 0.125°C, 0.0625°C)
• Haberleşme Protokolü: 1-Wire (OneWire)
• Çalışma Voltajı: 3,0V - 5.5V DC
• Güç Tüketimi: 1.5mA (aktif), 1μA (beklemede)
• Benzersiz ID: Her sensörün fabrika tarafından programlanmış benzersiz 64-bit seri numarası vardır
• Kablo Uzunluğu: 1 metre

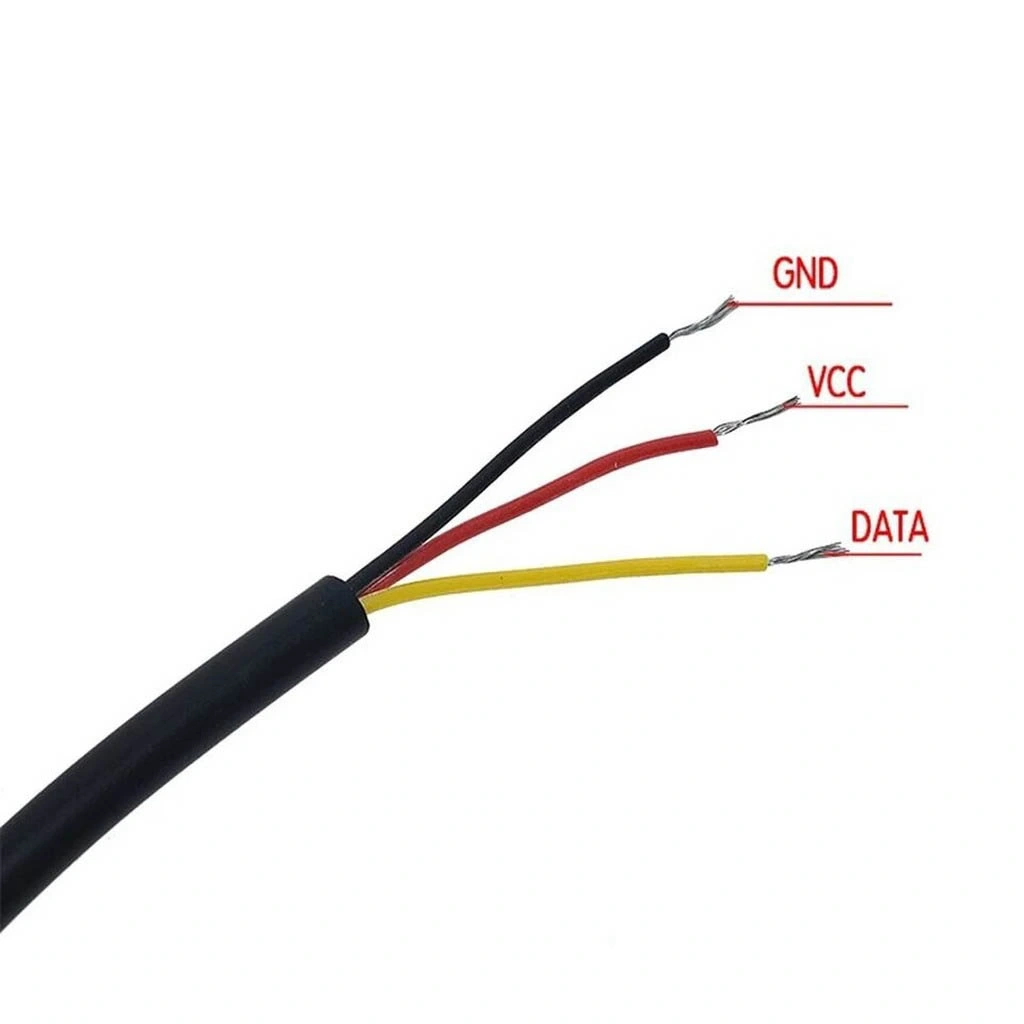

• Kablo Tipi: 3 telli (Kırmızı: VCC, Sarı/Beyaz: DATA, Siyah: GND)
• Su Geçirmezlik: IP67 standardında
• Sensör Muhafazası: Paslanmaz çelik kılıf (6mm çap × 30mm uzunluk)
• Tepki Süresi: Yaklaşık 750ms (12-bit çözünürlükte)
• Çoklu Sensör Desteği: Aynı veri hattına birden fazla sensör bağlanabilir
• Dönüşüm Zamanı: 12-bit için max. 750ms
• Parazit Gücü: Opsiyonel olarak 2-telli modda veri hattından besleme yapılabilir
• Uyumlu Kütüphaneler: Dallas Temperature Control Library, OneWire Library

Paket İçeriği

• 1 x DS18B20 Su Geçirmez Sıcaklık Sensörü (1 metre kablolu)

---

Bağlantı ve Kullanım

DS18B20 Su Geçirmez Sıcaklık Sensörü'nün bağlantısı ve kullanımı ile ilgili detaylı bilgiler.

Arduino ile Temel Bağlantı

DS18B20 sensörünün Arduino'ya bağlantı detayları:

• VCC (Kırmızı kablo): Arduino 5V veya 3.3V pinine
• GND (Siyah kablo): Arduino GND pinine
• DATA (Sarı/Beyaz kablo): Arduino dijital pinlerinden birine (örneğin D2, D3, D4 vb.)
• Pull-up Direnci: DATA ve VCC pinleri arasına 4.7K ohm direnç bağlanmalıdır

Çoklu Sensör Bağlantısı

Birden fazla DS18B20 sensörünü aynı Arduino'ya bağlama yöntemi:

• Paralel Bağlantı: Tüm sensörlerin VCC pinleri birbirine, GND pinleri birbirine ve DATA pinleri birbirine bağlanır.
• Tek Direnç: Tek bir 4.7K pull-up direnci, ortak DATA hattı ile VCC arasına bağlanır.
• Adres Belirleme: Her sensörün benzersiz adresi yazılım yoluyla belirlenip kaydedilmelidir.
• Maksimum Sensör Sayısı: Teorik olarak aynı hatta 127 sensör bağlanabilir.

Parazit Güç Modu

DS18B20 sensörünün 2 kablolu parazit güç modunda kullanımı:

• Kablo Bağlantısı: VCC ve GND pinleri birbirine bağlanarak GND'ye gider, sadece DATA pini bağlanır.
• Güç Kaynağı: Sensör, DATA hattından enerji alır.
• Sınırlamalar: Bu modda daha yüksek değerli pull-up direnci ve güçlü pull-up devresi gerekebilir.
• Yazılım Ayarı: DallasTemperature kütüphanesinde parasite power modunu etkinleştirmeniz gerekir.

---

Uygulama Alanları

DS18B20 Su Geçirmez Sıcaklık Sensörü'nün kullanılabileceği çeşitli projeler ve uygulama alanları.

Ev ve Bina Otomasyon Sistemleri

Akıllı ev ve bina yönetim sistemlerinde DS18B20 kullanım alanları:

• Isıtma Sistemleri: Oda sıcaklığı kontrolü ve termostat uygulamaları.
• Su Sistemleri: Sıcak su tanklarının sıcaklık takibi ve kontrolü.
• Akıllı HVAC: Çoklu bölgelerde sıcaklık ölçümü ve klimaların akıllı kontrolü.
• Enerji Verimliliği: Enerji tüketimini optimize etmek için sıcaklık izleme ve otomasyon.

Tarım ve Bahçecilik

Tarım ve bitki yetiştirme alanlarında kullanım:

• Toprak Sıcaklığı: Bitki gelişimi için toprak sıcaklığının ölçümü ve takibi.
• Sera Otomasyonu: Sera içi sıcaklık kontrolü ve havalandırma yönetimi.
• Kompost İzleme: Kompost yığınlarının sıcaklık profilinin takibi.
• Hidroponik Sistemler: Besin çözeltisi sıcaklığının hassas kontrolü.

Su ve Sıvı Ortamlar

Sıvıların sıcaklık ölçümü ve kontrolünde kullanım alanları:

• Akvaryum Kontrolü: Su sıcaklığının hassas ölçümü ve otomatik ısıtıcı kontrolü.
• Havuz Sistemleri: Yüzme havuzu sıcaklık ölçümü ve ısıtma kontrolü.
• Laboratuvar Ekipmanları: Sıvı sıcaklık ölçümü gerektiren deneyler.
• Soğutma Sistemleri: Sıvı soğutma devrelerinin sıcaklık izleme ve kontrolü.

Çevre İzleme ve Veri Toplama

Çevresel koşulların izlenmesi ve kayıt altına alınması:

• Hava Durumu İstasyonları: Dış ortam sıcaklık ölçümleri ve kayıt sistemleri.
• Veri Günlükleme: Uzun süreli sıcaklık verisi toplama ve analiz.
• Sıcaklık Haritalama: Farklı noktalardaki sıcaklık dağılımının ölçülmesi.
• IoT Çözümleri: İnternet bağlantılı uzaktan sıcaklık izleme sistemleri.

---

Örnek Projeler

DS18B20 Su Geçirmez Sıcaklık Sensörü kullanılarak yapılabilecek detaylı proje örnekleri.

Çok Sensörlü Sıcaklık İzleme İstasyonu

Çoklu sıcaklık noktalarını takip eden izleme sistemi:

• Gerekli Malzemeler: Arduino UNO/Mega, 3-5 adet DS18B20 sensör, 4.7K direnç, LCD ekran, SD kart modülü, RTC modülü.
• Temel Fonksiyonlar: Farklı konumlardaki sıcaklıkları eş zamanlı ölçme, LCD'de gösterme, SD karta kaydetme.
• Ek Özellikler: Gerçek zamanlı grafik gösterimi, belirli sıcaklık eşiklerinde alarm verme, istatistik hesaplama.
• Uygulama Alanları: Ev/ofis sıcaklık izleme, server odası takibi, laboratuvar ortam kontrolü.

Akıllı Akvaryum Kontrol Sistemi

Akvaryum suyunun otomatik sıcaklık kontrolü:

• Gerekli Malzemeler: Arduino Nano, DS18B20 sensör, 4.7K direnç, röle modülü, OLED ekran, akvaryum ısıtıcısı.
• Çalışma Prensibi: Sensör su sıcaklığını ölçer, belirlenen değerin altına düştüğünde röle ile ısıtıcıyı otomatik devreye sokar.
• Güvenlik Özellikleri: Aşırı ısınma koruması, sensör hatası algılama, periyodik sıcaklık kontrolleri.
• Geliştirmeler: WiFi bağlantısı ile uzaktan izleme, besleme zamanı hatırlatıcısı, su değişim programı.

Toprak Sıcaklık ve Nem İzleme Sistemi

Bahçe veya tarım uygulamaları için toprak koşullarını izleme projesi:

• Gerekli Malzemeler: Arduino/ESP32, DS18B20 sensörler, toprak nem sensörleri, güneş paneli, batarya, WiFi/LoRa iletişim modülü.
• Ölçüm Noktaları: Farklı derinliklerde (5cm, 15cm, 30cm) toprak sıcaklığı ve nemi ölçümü.
• Veri Aktarımı: Belirli aralıklarla ölçüm yapıp kablosuz olarak merkezi bir sisteme veri gönderme.
• Uygulamalar: Tohum ekim zamanı belirleme, sulama zamanı optimizasyonu, don uyarı sistemi.

Ev Enerji Verimliliği Monitörü

Ev içi sıcaklık dağılımını izleyerek ısıtma/soğutma optimizasyonu yapan sistem:

• Gerekli Malzemeler: ESP8266/ESP32, DS18B20 sensörler (oda başına bir adet), LCD/OLED ekran, bulut veri platformu.
• Kurulum: Her odaya bir sensör yerleştirilerek sıcaklık dağılımı haritası oluşturma.
• Analiz Özellikleri: Isı kaybı olan bölgeleri tespit etme, ısıtma/soğutma sistemlerinin verimliliğini analiz etme.
• Enerji Tasarrufu: Akıllı termostat ile entegre ederek enerji kullanımını optimize etme, maliyet hesaplama.

---

Sorun Giderme ve Bakım

DS18B20 Su Geçirmez Sıcaklık Sensörü ile ilgili yaygın sorunlar, bakım ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

DS18B20 sensörü kullanırken karşılaşılabilecek sorunlar ve çözümleri:

• Sensör Bulunamıyor: Pull-up direncinin doğru değerde ve doğru bağlandığını kontrol edin (4.7K ohm, DATA ile VCC arasında).
• Hatalı Okumalar: Sensör ıslanma veya kısa devre durumunu kontrol edin, kablo bağlantılarını gözden geçirin.
• -127°C Okuması: Bu tipik bir hata değeridir. Bağlantıları kontrol edin, sensör arızalı olabilir.
• Kararsız Değerler: Elektromanyetik girişim olabilir, kabloları diğer elektrik hatlarından uzak tutun veya blendajlı kablo kullanın.

Kablo Uzatma ve Sinyal Bütünlüğü

Uzun mesafeli uygulamalarda sinyal kalitesini koruma yöntemleri:

• Maksimum Kablo Uzunluğu: OneWire protokolü ile 50 metre kadar mesafeye ulaşabilirsiniz.
• Kablo Kalitesi: Uzun mesafeler için blendajlı kablo veya bükümlü çift (twisted pair) kablo kullanın.
• Pull-up Direnci Ayarı: Uzun kablolarda daha düşük değerli (2.2K-3.3K ohm) pull-up dirençleri deneyin.
• Yıldırım Koruma: Dış mekân uygulamalarında yıldırım koruyucu ekleyin veya opto-izolatör kullanın.

Suya Dayanıklılık ve Koruma

Su geçirmez sensörün sızdırmazlığını koruma ve bakım önerileri:

• Kablo-Sensör Bağlantısı: Bu bölge zamanla zayıflayabilir, ek izolasyon için ısı ile daralan makaron kullanın.
• Derin Su Uygulamaları: 10 metreden derin su uygulamaları için ek sızdırmazlık önlemleri alın.
• Korozif Ortamlar: Tuzlu su veya kimyasal ortamlarda epoksi kaplama gibi ek koruma uygulayın.
• Düzenli Kontrol: Uzun süreli uygulamalarda kablo ve sensör bütünlüğünü periyodik olarak kontrol edin.

Çoklu Sensör Yönetimi

Birden fazla DS18B20 sensörünü verimli şekilde yönetme teknikleri:

• Adres Belirleme: İlk kurulumda her sensörün benzersiz adresini belirleme ve etiketleme.
• Adres Kaydetme: Sensör adreslerini EEPROM'a kaydederek kalıcı hale getirme.
• Fiziksel Etiketleme: Sensörleri ve kablolarını fiziksel olarak etiketleme (konum bilgisi ile).
• Sensör Doğrulama: Düzenli olarak sensörlerin doğruluğunu bilinen bir referans ile karşılaştırma.

---
