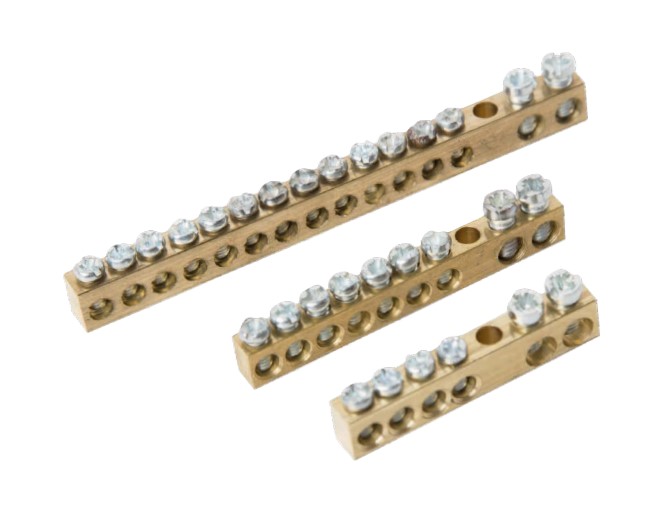

Delikli Pano Topraklama Klemensi Ayaksız PTK5004 2+8 6,5 x 9 mm 20 Adet

Delikli Pano Topraklama Klemensi Ayaksız PTK5004-28 6.5 x 9 mm 20 Adet

Delikli Pano Topraklama Klemensi Ayaksız PTK5004-28 6.5 x 9 mm 20 Adet, elektrik panolarında güvenli ve düzenli topraklama bağlantıları oluşturmak için tasarlanmış pratik bir settir. Ayaksız tasarımı sayesinde doğrudan montaj yüzeyine sabitlenerek minimal alan kullanımı sağlar ve kompakt pano uygulamalarında ideal çözüm sunar.

Yüksek kaliteli pirinç malzemeden üretilen ve nikel kaplama ile korozyona karşı korunan bu klemensler, elektrik iletkenliği ve dayanıklılık açısından üstün performans gösterir. Klemens ürünleri arasında pano uygulamaları için özel olarak tasarlanmış bu set, 20 adetlik ekonomik paket olarak sunulmaktadır.

Standart 6.5 x 9 mm boyutlarıyla endüstriyel uygulamalara uygun olan bu delikli pano topraklama klemensi, profesyonel elektrik tesisatlarında güvenilir topraklama bağlantıları oluşturmanıza olanak tanır. Delikli pano topraklama klemensi ayaksız modeliyle elektrik panolarınızda standartlara uygun topraklama sistemleri kurabilirsiniz.

Teknik Özellikler

Delikli Pano Topraklama Klemensi Ayaksız PTK5004-28 6.5 x 9 mm 20 Adet'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Ürün Tipi: Delikli Pano Topraklama Klemensi (Ayaksız)
• Model: PTK5004-28
• Malzeme: Pirinç (Brass)
• Kaplama: Nikel kaplama
• Ölçüler: 6.5 x 9 mm
• Adet: 20 adet/paket
• Montaj Tipi: Ayaksız, direkt montaj
• Akım Taşıma Kapasitesi: 24A (max)
• Çalışma Voltajı: 380V AC (max)
• Delik Çapı: 3.5mm
• Bağlanabilir Kablo Kesitleri: 0.5mm² - 4mm²
• Uyumluluk: DIN rail montaj panolar ve standart anahtar/sigorta kutuları
• İşletme Sıcaklığı: -30°C ile +120°C arası
• Vida Tipi: Yıldız başlı M3
• Vidaların Sıkma Torku: 0.8 - 1.2 N·m
• Korozyon Direnci: Yüksek
• Kontak Direnci: <0.5 mΩ
• Standartlar: CE, RoHS uyumlu
• Renk: Metalik (Nikel kaplamalı pirinç)

Kullanım Alanları

Delikli Pano Topraklama Klemensi Ayaksız PTK5004-28 6.5 x 9 mm 20 Adet'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Elektrik Panoları

• Ana dağıtım panoları
• Tali dağıtım panoları
• Motor kontrol panoları
• Kompanzasyon panoları
• Otomasyon panoları

Endüstriyel Uygulamalar

• Fabrika elektrik sistemleri
• Makine kontrol kabinleri
• Üretim hattı ekipmanları
• Kontrol odası sistemleri
• İşlem kontrol cihazları

Bina Elektrik Sistemleri

• Ana topraklama bağlantıları
• Kat dağıtım panoları
• Teknik oda ekipmanları
• Yıldırımdan koruma sistemleri
• UPS ve jeneratör bağlantıları

Avantajlar ve Özellikler

Delikli Pano Topraklama Klemensi Ayaksız PTK5004-28 6.5 x 9 mm 20 Adet'in sağladığı avantajlar ve öne çıkan özellikleri.

• Alan Tasarrufu: Ayaksız tasarım ile minimum yer gereksinimi
• Yüksek İletkenlik: Pirinç malzeme ile düşük elektrik direnci
• Korozyon Direnci: Nikel kaplama ile uzun ömürlü kullanım
• Ekonomik Set: 20 adetlik paket ile maliyet avantajı
• Kolay Montaj: Basit sabitleme sistemi ile hızlı kurulum
• Geniş Sıcaklık Aralığı: -30°C ile +120°C arası çalışabilme
• Güvenli Bağlantı: Düşük kontak direnci ile etkili topraklama
• Standartlara Uygunluk: CE ve RoHS sertifikalı
• Çok Yönlü Kablo Uyumu: 0.5mm² - 4mm² kablo kesitleriyle çalışabilme
• Doğrudan Montaj: Metal yüzeylere direkt sabitleme imkanı

Montaj ve Kullanım

Delikli Pano Topraklama Klemensi Ayaksız PTK5004-28 6.5 x 9 mm 20 Adet'in montajı ve kullanımı hakkında bilgiler.

Montaj Adımları:

• Montaj yapılacak yüzeyde 3.5mm çapında delik açın
• Montaj yüzeyindeki boyayı/oksidi temizleyin
• Klemensi delikle hizalayın
• M3 vida ve somun kullanarak sabitleyin
• Önerilen tork değerinde (0.8-1.2 N·m) sıkın
• Montajın sağlam olduğundan emin olun

Kablo Bağlantısı:

• Topraklama kablosunun ucunu yaklaşık 7mm soyun
• Klemens vidasını gevşetin
• Soyulmuş kablo ucunu klemens deliğine yerleştirin
• Vidayı uygun sıkılıkta sabitleyin (aşırı sıkmayın)
• Kabloyu hafifçe çekerek bağlantının sağlamlığını kontrol edin
• Çok telli kablolarda tüm tellerin klemens içinde olduğundan emin olun

Kontrol ve Bakım:

• Periyodik olarak bağlantıların sıkılığını kontrol edin
• Korozyon ve oksitlenme belirtileri olup olmadığını inceleyin
• Gevşek bağlantıları hemen sıkın
• Topraklama direncini düzenli olarak ölçün
• Hasar gören klemensleri yenileriyle değiştirin

Sorun Giderme ve İpuçları

Delikli Pano Topraklama Klemensi Ayaksız PTK5004-28 6.5 x 9 mm 20 Adet kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Yüksek Topraklama Direnci: Temas yüzeylerini temizleyin ve bağlantıları kontrol edin
• Gevşek Bağlantılar: Doğru tork ile sıkın ve titreşimli ortamlarda düzenli kontrol edin
• Korozyon Oluşumu: Nem olan ortamlarda koruyucu malzeme uygulayın
• Montaj Zorluğu: Doğru ölçüde delik açtığınızdan emin olun
• Kablo Tutunma Sorunu: İnce kablolarda ferrül kullanın

Güvenlik Önlemleri

• Bağlantı işlemleri öncesi sistemin enerjisini kesin
• Yalıtımlı el aletleri kullanın
• Topraklama sisteminin bütünlüğünü koruyun
• Elektrik güvenlik standartlarına uygun çalışın
• Topraklama hatlarını standart renk kodlarıyla (sarı-yeşil) işaretleyin

Verimli Kullanım İçin Tavsiyeler

• Topraklama klemenslerini düzenli gruplar halinde yerleştirin
• Topraklama kablolarını mümkün olduğunca kısa tutun
• Metal yüzeylerde tam temas sağlayın
• Bağlantı noktalarını etiketleyin
• Topraklama direnci testlerini düzenli yapın

Paket İçeriği

• Delikli Pano Topraklama Klemensi Ayaksız PTK5004-28 6.5 x 9 mm 20 Adet
