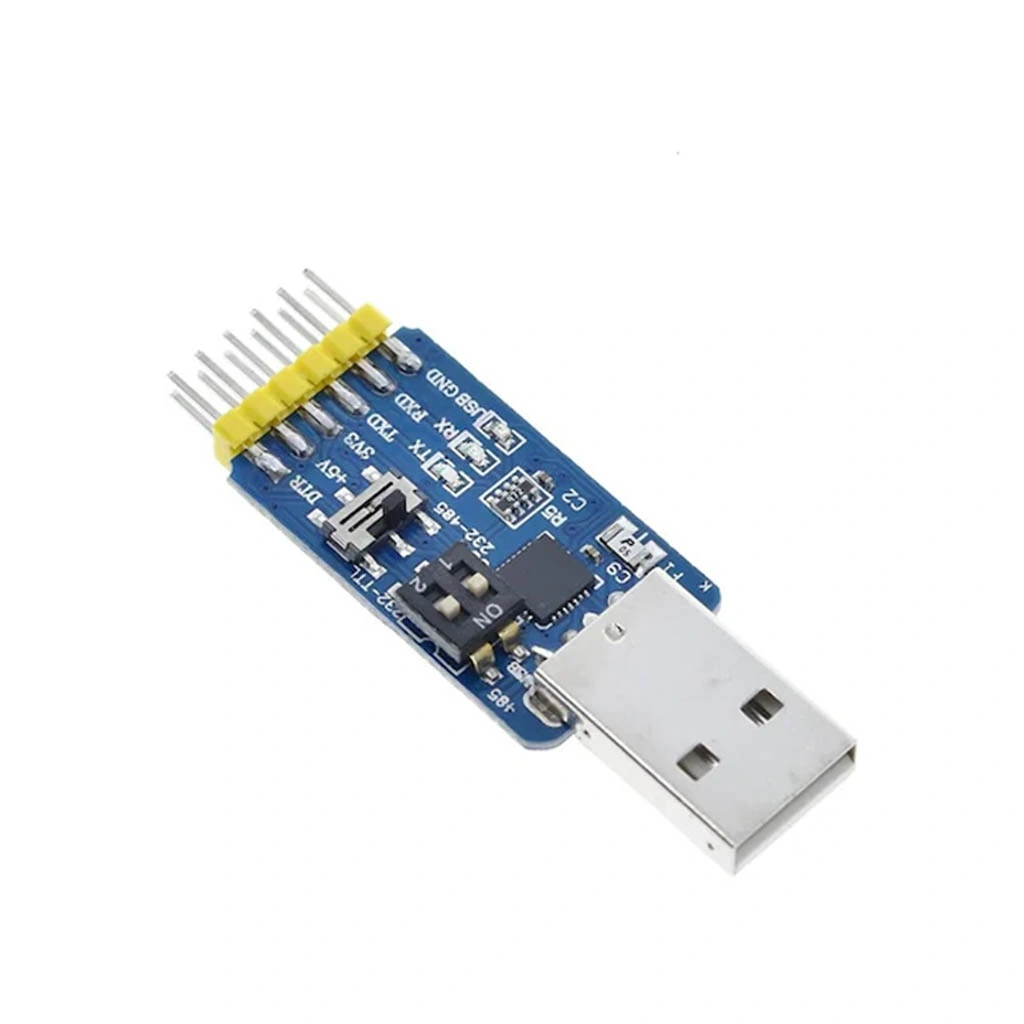

CP2102 6 Pin Usb 2.0 UART TTL Seri Dönüştürücü Modül

CP2102 6 Pin USB 2.0 UART TTL Seri Dönüştürücü Modül

CP2102 6 Pin USB 2.0 UART TTL Seri Dönüştürücü Modül, USB ile TTL seri haberleşme arasında köprü kurarak mikrodenetleyici projelerinizde kolay iletişim sağlayan kompakt bir çözümdür.

Silicon Labs'ın güvenilir CP2102 USB-UART bridge entegre devresini kullanan bu modül, bilgisayarınızın USB portu ile elektronik devrelerinizin TTL seviyesindeki UART pinleri arasında hızlı ve güvenilir veri transferi sağlar. 3.3V ve 5V lojik seviyelerini destekleyen çift voltaj özelliği, çeşitli mikrodenetleyicilerle uyumlu çalışmasını mümkün kılar.

Bu kullanışlı modül, Arduino Pro Mini, ESP8266, ESP32 ve diğer UART arayüzlü geliştirme kartlarının programlanması veya seri haberleşme kurulması için idealdir. Modül üzerinde bulunan 6 pin (DTR, RXD, TXD, 5V, 3.3V ve GND) sayesinde temel seri iletişim ihtiyaçlarınızı karşılarken, DTR pini Arduino bootloader otomatik reset özelliğini destekler.

Üzerindeki TX ve RX LED göstergeleri, veri iletimini görsel olarak izlemenize olanak tanır. CP2102 çipi, Windows, Mac OS ve Linux işletim sistemlerinde otomatik olarak tanınır, böylece ek sürücü kurulumu gerektirmeden hızlıca kullanıma başlayabilirsiniz.

CP2102 6 Pin USB 2.0 UART TTL Seri Dönüştürücü Modül, Arduino projelerinizde USB bağlantısı olmayan kartları programlamak veya seri monitör aracılığıyla haberleşmek için mükemmel bir araçtır. Özellikle Arduino Pro Mini, Nano, ve diğer USB portu olmayan geliştirme kartlarıyla çalışırken vazgeçilmez bir çözüm sunar.

Modüller kategorimizde bulunan bu ürün, ESP8266 NodeMCU, ESP32 ve diğer pek çok mikrodenetleyici ile uyumlu çalışarak projelerinizi bilgisayarınıza bağlamak için ekonomik ve güvenilir bir seçenektir. Sadece programlama için değil, sürekli seri haberleşme gerektiren uygulamalarınızda da rahatlıkla kullanabilirsiniz.

---

Teknik Özellikler

CP2102 6 Pin USB 2.0 UART TTL Seri Dönüştürücü Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Ana Kontrol Çipi: Silicon Labs CP2102 USB-UART Bridge Controller
• USB Versiyonu: USB 2.0 Full Speed (12 Mbps)
• USB Bağlantısı: USB Type-A erkek konnektör
• Seri Haberleşme: UART (Asenkron seri iletişim)
• Çalışma Voltajı: 3.3V / 5V (seçilebilir)
• Çalışma Akımı: Yaklaşık 20mA
• Veri Hızı: 300 bps - 3 Mbps (ayarlanabilir baud rate)
• Güç Çıkışı: 3.3V ve 5V (USB'den sağlanan)
• Çıkış Akım Kapasitesi: ~500mA maksimum (USB portuna bağlı)
• Bağlantı Pinleri:
  • DTR: Data Terminal Ready (Arduino auto reset için)
  • RXD: Receive Data (Alınan veri)
  • TXD: Transmit Data (İletilen veri)
  • 5V: 5V güç çıkışı
  • 3.3V: 3.3V güç çıkışı
  • GND: Ground (Toprak)
• LED Göstergeler: TX ve RX aktivite LED'leri
• İşletim Sistemi Uyumluluğu: Windows 7/8/10/11, Mac OS X, Linux
• Seri Port Özellikleri: Veri bitleri (5, 6, 7, 8), Stop bitleri (1, 1.5, 2), Parite (Yok, Çift, Tek)
• Akış Kontrolü: RTS/CTS, DSR/DTR, XON/XOFF
• PCB Boyutu: Yaklaşık 34mm × 16mm × 6mm
• Çalışma Sıcaklığı: -40°C ~ +85°C
• ESD Koruması: İnsan vücudu modeli (HBM) ±2kV
• Sürücü Desteği: CP210x sürücüleri (çoğu modern işletim sisteminde otomatik yüklenir)

---

Bağlantı ve Kurulum

CP2102 6 Pin USB 2.0 UART TTL Seri Dönüştürücü Modülünün doğru ve güvenli bir şekilde bağlanması için gerekli bilgiler ve adımlar.

Sürücü Kurulumu

CP2102 modülünü ilk kez kullanmadan önce sürücü kurulumu ve kontrol adımları:

• Windows İşletim Sisteminde Kurulum
  • Modern Windows sürümlerinde (8/10/11) CP2102 sürücüleri genellikle otomatik olarak yüklenir
  • Otomatik yükleme gerçekleşmezse Silicon Labs'ın web sitesinden CP210x sürücülerini indirin
  • İndirilen kurulum dosyasını çalıştırın ve adımları takip edin
  • Modülü USB portuna taktığınızda, Aygıt Yöneticisi'nde "Ports (COM & LPT)" altında görünecektir
  • COM port numarasını not alın, programlama ve seri iletişim için gerekecektir
• Mac OS X Kurulumu
  • Mac OS X 10.9 ve üstü sürümlerde CP2102 sürücüleri otomatik olarak yüklenir
  • Otomatik yükleme gerçekleşmezse Silicon Labs'ın web sitesinden Mac için sürücüleri indirin
  • İndirilen .dmg dosyasını açın ve kurulumu tamamlayın
  • Kurulumdan sonra Mac'i yeniden başlatın
  • Terminal'de "ls /dev/tty.*" komutunu çalıştırarak cihazın tanındığını kontrol edin
• Linux Kurulumu
  • Çoğu modern Linux dağıtımında CP2102 sürücüleri kernel içinde bulunur
  • Modülü USB portuna taktıktan sonra terminal'de "dmesg | grep CP210x" komutu ile tanındığını kontrol edin
  • Cihaz genellikle "/dev/ttyUSB0" (veya benzeri) olarak görünecektir
  • Kullanıcınızı "dialout" grubuna ekleyerek port erişim izinlerini ayarlayın: "sudo usermod -a -G dialout $USER"
  • Değişikliklerin etkin olması için oturumu kapatıp açın veya sistem yeniden başlatın

Arduino Kartlarıyla Bağlantı

CP2102 modülünü farklı Arduino kartlarıyla nasıl kullanacağınıza dair yönergeler:

• Arduino Pro Mini ile Bağlantı
  • CP2102 DTR pini → Arduino Pro Mini DTR/RST pini
  • CP2102 TXD pini → Arduino Pro Mini RXD pini
  • CP2102 RXD pini → Arduino Pro Mini TXD pini
  • CP2102 5V/3.3V pini → Arduino Pro Mini VCC pini (kartın çalışma voltajına uygun seçim yapın)
  • CP2102 GND pini → Arduino Pro Mini GND pini
• Arduino Nano (CH340 olmayan) ile Programlama
  • CP2102 DTR pini → Arduino Nano RST pini
  • CP2102 TXD pini → Arduino Nano RX0 pini
  • CP2102 RXD pini → Arduino Nano TX1 pini
  • CP2102 5V pini → Arduino Nano 5V pini
  • CP2102 GND pini → Arduino Nano GND pini
• Arduino IDE Ayarları
  • Arduino IDE'de Araçlar > Kart menüsünden uygun Arduino kartını seçin
  • Araçlar > Port menüsünden CP2102'nin oluşturduğu COM portunu seçin
  • Pro Mini kullanıyorsanız doğru işlemci (ATmega328P) ve voltaj (3.3V/5V) seçimini yapın
  • Yükle butonuna basarak kodunuzu yükleyin
  • Seri monitör kullanırken baud rate'in kodunuzdaki ile aynı olduğundan emin olun

ESP8266/ESP32 ile Bağlantı

CP2102 modülünü ESP modülleriyle kullanma yönergeleri:

• ESP8266 NodeMCU ile Bağlantı
  • NodeMCU kendi USB-UART çipi ile gelir, ancak alternatif olarak CP2102 kullanılabilir
  • CP2102 TXD pini → ESP8266 RXD pini
  • CP2102 RXD pini → ESP8266 TXD pini
  • CP2102 3.3V pini → ESP8266 3.3V pini (ESP8266 5V toleranslı değildir, 3.3V kullanın)
  • CP2102 GND pini → ESP8266 GND pini
• ESP32 Dev Kit ile Bağlantı
  • ESP32 Dev Kit genellikle kendi USB-UART dönüştürücüsüne sahiptir
  • Alternatif olarak veya hata ayıklama için: CP2102 TXD → ESP32 RXD, CP2102 RXD → ESP32 TXD
  • CP2102 3.3V → ESP32 3.3V (ESP32 bazı pinlerde 5V toleranslı olsa da, güç için 3.3V kullanın)
  • CP2102 GND → ESP32 GND
  • Programlama modu için otomatik reset: CP2102 DTR → ESP32 EN pin (bazı durumlarda ek bağlantı gerekebilir)
• ESP Programlama Modu
  • ESP8266 programlama moduna almak için: GPIO0 pini GND'ye bağlanmalı ve modül resetlenmeli
  • ESP32 programlama moduna almak için: BOOT düğmesine basılı tutun ve EN (RESET) düğmesine basıp bırakın
  • Bazı ESP modülleri için otomatik programlama modu girişi sağlayan özel devreler eklenebilir
  • CP2102 DTR/RTS pinlerini uygun şekilde ESP'nin EN ve GPIO0 pinlerine bağlayarak otomatik programlama sağlanabilir
  • Arduino IDE veya PlatformIO'da ESP8266/ESP32 için uygun kart seçimini yapın

Diğer Mikrodenetleyicilerle Kullanım

CP2102 modülünün farklı mikrodenetleyici platformlarıyla kullanımı:

• Raspberry Pi ile Seri Haberleşme
  • CP2102 TXD pini → Raspberry Pi RXD (GPIO15)
  • CP2102 RXD pini → Raspberry Pi TXD (GPIO14)
  • CP2102 GND pini → Raspberry Pi GND
  • Raspberry Pi'de seri konsol aktivasyonu için raspi-config aracını kullanın
  • Terminal'de "screen /dev/ttyUSB0 115200" komutu ile seri bağlantıyı açın
• STM32 Geliştirme Kartları
  • CP2102 TXD pini → STM32 RX pini (PA10 veya bağlantı şemasına göre diğer pin)
  • CP2102 RXD pini → STM32 TX pini (PA9 veya bağlantı şemasına göre diğer pin)
  • CP2102 DTR pini → STM32 RESET pini (opsiyonel, otomatik reset için)
  • CP2102 3.3V/5V → STM32 VCC (kartın çalışma voltajına göre)
  • CP2102 GND → STM32 GND
• Genel UART Haberleşmesi
  • CP2102 modülü herhangi bir UART arayüzü ile iletişim kurabilir
  • Veri alıp-vermek için TXD, RXD ve GND pinleri yeterlidir
  • Baud rate, veri biti, parite ve stop biti gibi seri port ayarlarını hedef cihaza uygun yapılandırın
  • USB tarafından güç alan cihazlarda akım sınırlamalarına dikkat edin (maksimum ~500mA)
  • Lojik seviye uyumsuzluğu durumunda uygun seviye dönüştürücü kullanın

---

Uygulama Alanları

CP2102 6 Pin USB 2.0 UART TTL Seri Dönüştürücü Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Mikrodenetleyici Programlama ve Geliştirme

Çeşitli mikrodenetleyici platformlarıyla programlama ve geliştirme uygulamaları:

• Arduino Geliştirme
  • Arduino Pro Mini, Pro Micro ve diğer USB bağlantısı olmayan kartları programlama
  • Bootloader yükleme ve güncelleme
  • Seri monitör ile hata ayıklama ve durum izleme
  • Arduino tabanlı IoT projeleri için seri iletişim bağlantısı
  • Custom Arduino kartları ve Atmel ATmega platformlarını programlama
• ESP8266/ESP32 Uygulamaları
  • ESP-01 ve diğer minimal ESP8266 modüllerini programlama
  • Firmware güncelleme ve yükleme
  • ESP32/ESP8266 bazlı WiFi projeleri için seri debug arayüzü
  • AT komutları ile ESP modüllerinin konfigürasyonu
  • ESP modülleri için konsol erişimi ve loglama
• STM32 ve Diğer Mikrodenetleyiciler
  • STM32 Blue Pill ve diğer STM32 kartlarını programlama
  • PIC, AVR, MSP430 gibi mikrodenetleyicilerde seri bootloader kullanımı
  • Raspberry Pi seri konsol erişimi
  • TX/RX testleri ve seri iletişim hata ayıklama
  • Mobil platformlar için USB-UART bağlantısı

Endüstriyel ve Ticari Uygulamalar

Endüstriyel ve ticari ortamlarda USB-UART dönüştürücü kullanım alanları:

• Endüstriyel Ekipman İletişimi
  • Endüstriyel sensör ve kontrol sistemleriyle haberleşme
  • PLC ve SCADA sistemleri için seri port bağlantısı
  • Bakım ve servis amaçlı ekipman diagnostiği
  • Eski seri port cihazlarını modern bilgisayarlara bağlama
  • RS-232/RS-485 sistemleri için arabirim (ek dönüştürücü ile)
• Test ve Ölçüm Sistemleri
  • Laboratuvar test ekipmanlarıyla iletişim
  • Veri toplama sistemleri için seri arayüz
  • Kalite kontrol sistemlerinde ölçüm verisi aktarımı
  • Sensör kalibrasyonu ve konfigürasyonu
  • Uzun süreli veri kaydı uygulamaları
• Elektronik Ürün Üretimi
  • Üretim hattında ürün programlama ve test
  • Embedded sistem firmware yükleme
  • Seri numarası ve kalibrasyon değerleri yazma
  • Son test ve kalite kontrol süreçlerinde seri iletişim
  • Üretim otomasyonu için seri komut arayüzü

IoT ve Akıllı Ev Projeleri

IoT ve akıllı ev sistemlerinde seri haberleşme uygulamaları:

• Sensör Ağları
  • Kablosuz sensör nodlarının programlanması
  • IoT cihazları için firmware güncellemeleri
  • Sensör verilerinin toplanması ve bilgisayara aktarılması
  • Çevre izleme sistemleri için veri aktarımı
  • ZigBee, Z-Wave ve diğer IoT modüllerinin konfigürasyonu
• Akıllı Ev Otomasyonu
  • Ev otomasyon kontrolörlerinin programlanması
  • Akıllı ışık, termostat ve güvenlik sistemleri entegrasyonu
  • DIY akıllı ev cihazları geliştirme
  • Kablosuz arayüz modüllerinin konfigürasyonu
  • Uzaktan izleme ve kontrol sistemleri
• Enerji Yönetim Sistemleri
  • Akıllı enerji ölçüm cihazlarıyla iletişim
  • Güneş enerjisi invertör ve şarj kontrolörleri konfigürasyonu
  • Batarya yönetim sistemleri arayüzü
  • Enerji tüketimi izleme ve veri toplama
  • Mikro şebeke kontrolörleri programlama

Eğitim ve Hobi Uygulamaları

Eğitim ve hobi amaçlı kullanım alanları:

• Elektronik Eğitimi
  • Seri iletişim prensiplerini öğretme
  • Mikrodenetleyici programlama laboratuvarları
  • UART protokolü ve asenkron iletişim deneyleri
  • Sensör ve aktüatör kontrol projeleri
  • Elektronik proje geliştirme kursu uygulamaları
• Hobi Elektronik Projeleri
  • DIY robot kontrolörleri programlama
  • Model uçak/dron uçuş kontrolörü konfigürasyonu
  • RC (Radio Control) ekipman programlama
  • LED matriks ve dijital sanat projeleri
  • Elektronik müzik aletleri ve ses sentezleyicileri
• Vintage Bilgisayar ve Ekipman Restorasyonu
  • Eski bilgisayar ve oyun konsollarını modern sistemlere bağlama
  • Retro donanım emülasyonu
  • Vintage cihazlara terminal erişimi
  • Arşivleme ve veri kurtarma işlemleri
  • Antika elektronik ekipman diagnostiği

---

Performans Optimizasyonu

CP2102 6 Pin USB 2.0 UART TTL Seri Dönüştürücü Modülünden maksimum performans almak için verimlilik, güvenilirlik ve kullanım ipuçları.

Optimum Veri İletişimi

Veri iletişimini iyileştirme ve hata oranını azaltma yöntemleri:

• Baud Rate Optimizasyonu
  • Uygulama ihtiyacına uygun baud rate seçin (çok yüksek değerler hata oranını artırabilir)
  • Standart baud rate değerlerini tercih edin: 9600, 19200, 38400, 57600, 115200
  • Mikrodenetleyici ve PC yazılımının aynı baud rate değerini kullandığından emin olun
  • Yüksek hızlı veri aktarımı için kablo kalitesine dikkat edin
  • Uzun kabloların yüksek baud rate'lerde sorun çıkarabileceğini unutmayın
• Kablo ve Bağlantı İyileştirmeleri
  • Mümkün olduğunca kısa kablo kullanın
  • Veri bütünlüğü için kaliteli, korumalı kablolar tercih edin
  • Elektromanyetik parazit kaynaklarından (motorlar, güç kaynakları) uzak tutun
  • Uzun mesafe iletişim için twisted pair kablo kullanın
  • Bağlantı noktalarını düzenli olarak kontrol edin ve temiz tutun
• Veri Akış Kontrolü
  • Yüksek hacimli veri aktarımında RTS/CTS akış kontrolünü etkinleştirin
  • Alıcı tampon boyutunu aşmamak için veri paketlerini optimize edin
  • Yazılım tabanlı akış kontrolü (XON/XOFF) veya donanım akış kontrolünü değerlendirin
  • Zamanlayıcılar kullanarak veri paketleri arasında uygun aralıklar bırakın
  • Kritik uygulamalarda veri doğrulama (checksum/CRC) ekleyin

Güç Yönetimi

Güç tüketimini optimize etme ve stabil çalışma sağlama yöntemleri:

• USB Güç Optimizasyonu
  • CP2102 üzerinden beslenen cihazların toplam akım çekişinin USB limitlerini aşmadığından emin olun (genellikle 500mA)
  • Yüksek güç gerektiren projeler için harici güç kaynağı kullanın
  • Güç sorunlarını önlemek için kaliteli USB kablosu ve portu kullanın
  • Daha fazla güç gerektiren cihazlar için aktif USB hub düşünün
  • Cihaz bağlantısı sırasında ani akım çekişlerini önlemek için power-up sekansını düzenleyin
• Voltaj Seviye Uyumluluğu
  • Bağlanan cihazın çalışma voltajına uygun pin seçimi yapın (3.3V veya 5V)
  • 5V cihazlar ile 3.3V cihazlar arasında doğrudan bağlantı yaparken dikkatli olun
  • 3.3V cihazlar için 3.3V pini kullanın, 5V pininden beslerseniz cihaza zarar verebilirsiniz
  • Farklı voltaj seviyelerinde iletişimde seviye dönüştürücüler kullanmayı düşünün
  • Voltaj dalgalanmalarını önlemek için dekuplaj kapasitörleri ekleyin
• Düşük Güç Uygulamaları
  • Pil ile çalışan projelerde veri iletilmediğinde sleep mode kullanın
  • USB'den güç alan projelerde gereksiz LED'leri devre dışı bırakmayı düşünün
  • Periyodik iletişim yerine olay-tabanlı iletişim modeli kullanın
  • Batarya ömrünü uzatmak için düşük baud rate seçin
  • Uzun süreli düşük güç uygulamaları için CP2102 yerine CP2102N-MINX veya CP2102N-A02 sürümlerini değerlendirin

Yazılım Optimizasyonu

PC ve mikrodenetleyici yazılımını optimize etme teknikleri:

• Verimli Veri Protokolleri
  • Veriyi yapılandırılmış paketler halinde gönderin (başlık, veri, sağlama toplamı)
  • ASCII yerine binary format kullanarak bant genişliğini optimize edin
  • Veri sıkıştırma teknikleri uygulayın (özellikle büyük veri aktarımlarında)
  • Gereksiz bilgi gönderiminden kaçınarak trafik yükünü azaltın
  • Düzenli bilgi akışı için sabit paket boyutları kullanın
• Tampon Yönetimi
  • Mikrodenetleyicilerde yeterli boyutta alım tamponları kullanın
  • Tampon taşma ve veri kaybını önlemek için hızlı işleme rutinleri yazın
  • Dairesel tamponlar (circular buffers) kullanarak verimli veri yönetimi sağlayın
  • Büyük veri paketlerini yönetilebilir parçalara ayırın
  • Kritik verileri taşınırken doğrulama mekanizmaları ekleyin
• PC Yazılım Optimizasyonu
  • Seri port iletişimini non-blocking modda gerçekleştirin
  • Yüksek performans için düşük seviyeli seri port API'leri kullanın
  • Python, C# veya Java gibi dillerde veri işleme için özel kütüphaneler kullanın
  • Uzun süreli veri toplamada veritabanı veya dosya optimizasyonu yapın
  • Grafik kullanıcı arayüzünde veri gösterimini optimize edin (özellikle yüksek hızlı veri akışında)

Gelişmiş Kullanım Senaryoları

CP2102 modülünün özel ve ileri düzey kullanım senaryoları:

• Çoklu Cihaz Entegrasyonu
  • Birden fazla CP2102 modülünü tek bilgisayarda kullanırken özgün seri numaralarını tanımlayın
  • Çoklu seri cihazlara erişim için portları programatik olarak tanımlayın
  • Birden fazla cihazla aynı anda iletişim için multithreaded yazılımlar geliştirin
  • Çok sayıda cihazı tek bir arayüzden izlemek için veri birleştirme teknikleri kullanın
  • Farklı baud rate'lerle çalışan cihazlar için çoklu bağlantı yönetimi yapın
• Otomatik Programlama Sistemleri
  • Batch programlama için DTR/RTS kontrolü ile otomatik reset entegrasyonu yapın
  • Seri üretimde programlama için scriptler ve otomatik kontrol yazılımları geliştirin
  • Ürün yazılım güncellemeleri için güvenli bootloader protokolleri tasarlayın
  • Programlama sürecini izlemek için LED veya diğer göstergeleri kullanın
  • Hata durumlarını tespit edip raporlayan kontrol sistemleri ekleyin
• Özel Uygulama Entegrasyonları
  • Web sunucuları veya bulut hizmetleri ile seri verileri entegre edin
  • Seri port verilerini MQTT, WebSocket gibi protokoller üzerinden yayınlayın
  • Mobil uygulamalarla haberleşme için köprü görevi görecek yazılımlar geliştirin
  • Endüstriyel otomasyon sistemleriyle entegrasyon için özel protokoller tasarlayın
  • Veri görselleştirme ve analitik araçlarıyla entegre çalışan sistemler kurun

---

Sorun Giderme ve Yaygın Problemler

CP2102 6 Pin USB 2.0 UART TTL Seri Dönüştürücü Modülü kullanırken karşılaşılabilecek sorunlar ve bunların çözüm yöntemleri.

Bağlantı ve Tanıma Sorunları

PC'nin CP2102 modülünü tanıması ile ilgili sorunlar:

• Cihaz Tanınmıyor
  • Olası Nedenler:
    • Sürücü eksikliği veya sürücü hatası
    • Arızalı USB kablosu veya port
    • Hasarlı veya arızalı CP2102 çipi
    • Uyumsuz işletim sistemi
  • Çözümler:
    • Silicon Labs'ın web sitesinden güncel CP210x sürücülerini indirip yükleyin
    • Farklı bir USB kablosu ve portu deneyin
    • Windows Aygıt Yöneticisi'nde "Diğer Cihazlar" altında sorunlu cihazları kontrol edin
    • Farklı bir bilgisayarda test edin
• Port Açılamıyor
  • Olası Nedenler:
    • Port başka bir uygulama tarafından kullanılıyor
    • Yetersiz erişim izinleri
    • Sistem kaynak sınırlamaları
    • Sürücü çakışması
  • Çözümler:
    • Serial port kullanan diğer uygulamaları kapatın (Arduino IDE, Terminal, vb.)
    • Windows'ta uygulamayı yönetici olarak çalıştırın
    • Linux'ta kullanıcıyı dialout grubuna ekleyin: sudo usermod -a -G dialout $USER
    • Bilgisayarı yeniden başlatın
• Port Görünüyor Ama İletişim Yok
  • Olası Nedenler:
    • Yanlış baud rate, data bit veya parite ayarları
    • TX-RX bağlantılarının çaprazlanmaması
    • GND bağlantısının eksikliği
    • Seri arabirim ayarları uyumsuzluğu
  • Çözümler:
    • İletişim parametrelerini kontrol edin (baud rate, data bit, stop bit, parite)
    • TX-RX bağlantılarını çaprazladığınızdan emin olun (CP2102 TX → Cihaz RX, CP2102 RX → Cihaz TX)
    • GND bağlantısının doğru yapıldığından emin olun
    • Terminal programında DTR/RTS ayarlarını değiştirin

Veri İletişim Sorunları

Veri gönderme ve alma sırasında karşılaşılan sorunlar:

• Veri Kaybı ve Bozulması
  • Olası Nedenler:
    • Yüksek baud rate ile zayıf bağlantı
    • Tampon taşmaları
    • Elektromanyetik girişim
    • Voltaj seviye uyumsuzluğu
  • Çözümler:
    • Baud rate'i düşürün
    • Daha kısa ve kaliteli kablolar kullanın
    • Veri tamponlama ve işleme rutinlerinizi gözden geçirin
    • Elektromanyetik parazit kaynaklarından uzaklaştırın veya kablo blendajı kullanın
• Garip Karakterler veya Bozuk Veri
  • Olası Nedenler:
    • Baud rate uyuşmazlığı
    • Karakter kodlaması farklılığı
    • Satır sonu karakter farklılıkları (CR/LF)
    • Parite veya data bit ayar uyumsuzluğu
  • Çözümler:
    • Her iki tarafta aynı baud rate kullanıldığından emin olun
    • Terminal emülatöründeki karakter kodlamasını kontrol edin (UTF-8, ASCII, vb.)
    • Satır sonu ayarlarını kontrol edin (CR, LF, CR+LF)
    • Parite ve data bit ayarlarını eşleştirin
• Aralıklı İletişim Kopukluğu
  • Olası Nedenler:
    • USB güç dengesizliği
    • Gevşek bağlantılar
    • Sürücü kararsızlığı
    • Yüksek veri hacminde USB tampon sınırlamaları
  • Çözümler:
    • Daha iyi USB güç kaynağı veya aktif hub kullanın
    • Bağlantıları sağlamlaştırın, lehimleyin veya baskı yapın
    • Sürücüleri güncelleyin veya yeniden yükleyin
    • Veri akış kontrolü kullanın ve büyük veri paketlerini daha küçük parçalara bölün

Programlama ve Güç Sorunları

Mikrodenetleyici programlama ve güç beslemesi ile ilgili sorunlar:

• Programlama Başarısız
  • Olası Nedenler:
    • Otomatik reset bağlantısı çalışmıyor (DTR/RTS)
    • Yanlış programlama zamanlaması
    • Yetersiz güç kaynağı
    • İletişim hatası veya engellenmesi
  • Çözümler:
    • DTR/RTS bağlantılarını kontrol edin ve gerekli ise manuel reset yapın
    • Arduino IDE veya programlama aracında doğru kart ve port seçimini yapın
    • Harici güç kaynağı kullanın veya USB hub ile güç takviyesi yapın
    • Yükleme sırasında başka işlemler yapmayın ve bilgisayarı sabit tutun
• Güç Sorunları
  • Olası Nedenler:
    • USB portun akım sınırı aşılıyor
    • Uzun ve ince kablolar nedeniyle voltaj düşümü
    • Kısa devre veya aşırı yük
    • PC'nin USB portunu korumaya alması
  • Çözümler:
    • Toplam çekilen akımı ölçün ve 500mA altında tutun
    • Kısa ve kaliteli USB kablosu kullanın
    • Devre bağlantılarını kontrol edin, kısa devre olmadığından emin olun
    • Harici güç kaynağı kullanarak USB portunu sadece iletişim için kullanın
• ESP8266/ESP32 Programlama Sorunları
  • Olası Nedenler:
    • Boot modu (flash modu) doğru ayarlanmamış
    • ESP modülünün otomatik reset devresi eksik
    • Programlama için otomatik zamanlama uyumsuzluğu
    • Uyumsuz flash parametreleri
  • Çözümler:
    • ESP'yi manüel olarak programlama moduna sokun (GPIO0 GND'ye çekili, ardından reset)
    • Otomatik programlama için uygun reset devresi ekleyin (DTR→EN, RTS→GPIO0 çaprazlı bağlantı)
    • ESP8266/ESP32 için sürücülerin doğru yüklendiğinden emin olun
    • Flash parametrelerini (flash size, speed) doğru ayarlayın

Donanım ve Fiziksel Sorunlar

CP2102 modülünün fiziksel sorunları ve donanım arızaları:

• LED Göstergeleri Çalışmıyor
  • Olası Nedenler:
    • LED arızası veya soğuk lehim
    • Sürücü LED kontrolünü devre dışı bırakmış
    • PCB yolu kopuk
    • Yetersiz akım
  • Çözümler:
    • LEDleri multimetre ile test edin
    • Sürücü ayarlarında LED kontrolünün etkin olup olmadığını kontrol edin
    • PCB'de kopuk yol olmadığını doğrulayın
    • Farklı bir USB portu veya güç kaynağı deneyin
• Fiziksel Hasar ve Aşınma
  • Olası Nedenler:
    • USB konnektör aşınması
    • PCB çatlakları
    • Korozyona uğramış pinler
    • Kırılmış plastik parçalar
  • Çözümler:
    • USB bağlantılarını korumak için stres azaltıcı kullanın
    • Modülü koruyucu bir kılıf veya ısı ile daralan tüp içine alın
    • Aşınmış veya oksitlenmiş pinleri temizleyin veya lehimleyin
    • Hasarlı modülü değiştirin
• Aşırı Isınma
  • Olası Nedenler:
    • Yüksek ortam sıcaklığı
    • Aşırı akım çekişi
    • Yetersiz havalandırma
    • Komponent arızası
  • Çözümler:
    • Modülün çalışma ortamını kontrol edin ve gerekirse havalandırın
    • Toplam akım çekişini azaltın
    • Modülün etrafında yeterli hava akışı sağlayın
    • Çok uzun süreli yoğun veri aktarımından kaçının

---

Teknik Karşılaştırmalar

CP2102 6 Pin USB 2.0 UART TTL Seri Dönüştürücü Modülünün diğer benzer çözümlerle karşılaştırması ve seçim kriterleri.

CP2102 vs Diğer USB-UART Dönüştürücüler

Popüler USB-UART dönüştürücü entegrelerinin karşılaştırması:

• CP2102 vs CH340G
  • Sürücü Desteği: CP2102 tüm işletim sistemlerinde daha iyi sürücü desteğine sahip, CH340G bazı Mac OS sürümlerinde sorun çıkarabilir
  • Güvenilirlik: CP2102 genellikle daha kararlı çalışır, CH340G daha basit yapıdadır
  • Fiyat: CH340G daha ekonomiktir
  • Sinyal Kalitesi: CP2102 daha temiz sinyal üretir
  • En Uygun Olduğu Durumlar: CP2102 profesyonel ve uzun vadeli projeler için, CH340G maliyet odaklı basit projeler için idealdir
• CP2102 vs FT232RL
  • Özellikler: FT232RL daha fazla gelişmiş özellik ve pin sunar
  • Programlanabilirlik: FT232RL EEPROM ile daha fazla özelleştirme imkanı sağlar
  • Fiyat: CP2102 genellikle daha ekonomiktir
  • Performans: Her ikisi de benzer performans sunar, ancak FT232RL biraz daha düşük CPU kullanımı sağlayabilir
  • En Uygun Olduğu Durumlar: FT232RL gelişmiş özellikler gerektiren profesyonel projeler için, CP2102 çoğu standart uygulama için yeterlidir
• CP2102 vs PL2303
  • Uyumluluk: CP2102 daha geniş işletim sistemi uyumluluğu sunar, PL2303 bazı Windows 8/10 sürümlerinde sorunludur
  • Güvenilirlik: CP2102 daha kararlı bağlantı sağlar
  • Sahte Çip Riski: PL2303 piyasada daha fazla sahte çip riski taşır
  • Hız: Her ikisi de benzer hız sunar, ancak CP2102 genellikle daha güvenilir yüksek hız performansı gösterir
  • En Uygun Olduğu Durumlar: CP2102 genel kullanım için daha iyidir, PL2303 eski sistemlerle uyumluluk gerektiren durumlar için tercih edilebilir
• CP2102 vs CP2102N
  • Yeni Özellikler: CP2102N daha yeni, daha fazla özellik ve ayarlanabilir GPIO pinlerine sahiptir
  • Güç Tüketimi: CP2102N daha düşük güç tüketir
  • Boyut: CP2102N daha küçük QFN-24 paketi sunar, CP2102 QFN-28 paketindedir
  • Yazılım Uyumluluğu: Temelde aynı sürücüleri kullanırlar, genellikle geri uyumludur
  • En Uygun Olduğu Durumlar: Yeni tasarımlar için CP2102N tercih edilebilir, ancak CP2102 hala çoğu uygulama için yeterlidir

Modül Tasarım Karşılaştırmaları

Farklı CP2102 modül tasarımlarının karşılaştırılması:

• Standart 6-Pin Modül vs Mini Modüller
  • Boyut: Mini modüller daha kompakt, standart 6-pin modüller daha büyük ama daha kolay kullanılabilir
  • Pin Erişimi: 6-pin modüller tüm temel pinlere kolay erişim sağlar, mini modüller sınırlı pin çıkışı sunabilir
  • Güç Çıkışları: 6-pin modüller genellikle hem 5V hem 3.3V çıkış sunar, mini modüllerde bu sınırlı olabilir
  • Entegrasyon Kolaylığı: 6-pin modüller breadboard ve prototipleme için daha uygundur
  • En Uygun Olduğu Durumlar: 6-pin modüller geliştirme ve prototipleme için, mini modüller yerleşik sistemler için idealdir
• USB-A vs Mikro USB Konektör Modülleri
  • Bağlantı Tipi: USB-A doğrudan bilgisayara takılır, mikro USB kablo gerektirir
  • Esneklik: Mikro USB modüller daha esnek konumlandırma sağlar
  • Dayanıklılık: USB-A konektörler genellikle daha dayanıklıdır, mikro USB konektörler daha hassastır
  • Fiziksel Stres: Doğrudan takılan modüller daha fazla mekanik strese maruz kalır
  • En Uygun Olduğu Durumlar: USB-A doğrudan bağlantı gerektiren durumlarda, mikro USB sabit montaj gerektiren projelerde tercih edilir
• DTR Pinli vs DTR Pinsiz Modüller
  • Otomatik Reset: DTR pinli modüller Arduino programlamada otomatik reset sağlar
  • Kullanım Kolaylığı: DTR pin sayesinde programlama işlemi daha kolaydır
  • Uyumluluk: DTR pini ESP ve Arduino programlama için önemlidir
  • Basitlik: DTR pinsiz modüller daha basit ama manuel reset gerektirir
  • En Uygun Olduğu Durumlar: DTR pinli modüller geliştirme ve programlama için, pinsiz modüller sadece seri iletişim için uygundur

Uygulama Senaryolarına Göre Seçim

Farklı kullanım senaryoları için en uygun USB-UART dönüştürücü seçimi:

• Arduino Programlama ve Geliştirme
  • En İyi Seçim: DTR pinli CP2102 6-pin modül
  • Neden: Otomatik reset özelliği, 3.3V/5V çift voltaj desteği, kararlı sürücüler
  • Alternatif: FTDI FT232RL modülü (daha pahalı ama daha fazla özellik sunar)
  • Dikkat Edilmesi Gerekenler: Arduino Pro Mini gibi kartlar için doğru voltaj seçimi, DTR bağlantısının doğru yapılması
• ESP8266/ESP32 Programlama
  • En İyi Seçim: CP2102 veya gelişmiş reset devreli modüller
  • Neden: 3.3V desteği, kararlı yüksek hız performansı
  • Alternatif: CH340G (uygun fiyatlı alternatif, bazı ESP modülleri ile birlikte gelir)
  • Dikkat Edilmesi Gerekenler: ESP modülleri için 3.3V kullanımı, programlama modu için doğru pin bağlantıları
• Endüstriyel ve Sürekli Çalışan Sistemler
  • En İyi Seçim: FT232RL veya yüksek kaliteli CP2102 modülleri
  • Neden: Daha kararlı çalışma, daha iyi sıcaklık toleransı, geniş işletim sistemi desteği
  • Alternatif: Endüstriyel sınıf RS232/RS485 dönüştürücüler
  • Dikkat Edilmesi Gerekenler: Muhafaza ve ısı yönetimi, yedekli sistem tasarımı, EMI/EMC uyumluluğu
• Hobi ve Eğitim Uygulamaları
  • En İyi Seçim: Standart CP2102 6-pin modül veya CH340G modül
  • Neden: Uygun fiyat, kolay kullanım, yeterli işlevsellik
  • Alternatif: Arduino kartlara entegre USB-UART çipleri
  • Dikkat Edilmesi Gerekenler: Breadboard uyumluluğu, pin düzeni, LED göstergelerin varlığı
• Düşük Güç Tüketimli Uygulamalar
  • En İyi Seçim: CP2102N veya FT230X tabanlı modüller
  • Neden: Daha düşük güç tüketimi, gelişmiş uyku modları
  • Alternatif: İhtiyaç olmadığında bağlantısı kesilebilen standart CP2102 modülleri
  • Dikkat Edilmesi Gerekenler: USB askıya alma desteği, uyandırma özellikleri, güç yönetimi

Maliyet-Performans Analizi

Farklı USB-UART dönüştürücü çözümlerinin ekonomik açıdan değerlendirilmesi:

• Fiyat Segmentleri
  • Ekonomik: CH340G modülleri (en düşük maliyet, temel işlevsellik)
  • Orta Segment: CP2102 modülleri (iyi fiyat-performans dengesi)
  • Üst Segment: FT232RL/FT231X modülleri (daha yüksek fiyat, daha fazla özellik)
  • Premium: Endüstriyel USB-UART dönüştürücüler (en yüksek fiyat, maksimum dayanıklılık)
  • Fiyat Etkisi: Aradaki fiyat farkı düşük olduğundan, çoğu kullanıcı için CP2102 iyi bir denge sunar
• Kullanım Süresi ve Değeri
  • Kullanım Ömrü: Kaliteli CP2102 modülleri uzun yıllar hizmet verebilir
  • Güvenilirlik Faktörü: Daha ucuz modüller daha sık arızalanabilir, uzun vadede daha pahalıya gelebilir
  • Toplam Sahip Olma Maliyeti: Kararlı sürücüleri ve geniş uyumluluğu ile CP2102 düşük TCO sunar
  • Zaman Değeri: Sorunsuz çalışan modüller geliştirme süresini kısaltır, bu da değerlerini artırır
  • Prototipten Üretime: CP2102 hem prototipleme hem de üretim için uygun olduğundan geçiş maliyetlerini azaltır
• Proje Tipine Göre Maliyet Etkinliği
  • Tek Seferlik Projeler: Düşük maliyetli CH340G modülleri yeterli olabilir
  • Geliştirme Ortamları: CP2102 maliyet ve güvenilirlik dengesini en iyi şekilde sağlar
  • Endüstriyel Uygulamalar: FT232RL gibi daha pahalı çözümler uzun vadede daha maliyet-etkin olabilir
  • Eğitim Ortamları: Düşük maliyetli ancak kararlı çalışan CP2102 modülleri ideal seçimdir
  • Yüksek Hacimli Üretim: Düşük birim maliyeti ve güvenilir tedarikçi ağı olan çözümler tercih edilmelidir
• Saklı Maliyetler
  • Sürücü Sorunları: Kararsız sürücüler zaman kaybına ve ek maliyetlere neden olabilir
  • İşletim Sistemi Uyumluluğu: Bazı ucuz çözümler tüm OS'lerde çalışmayabilir, ek adaptör ihtiyacı doğurabilir
  • Teknik Destek: Popüler çözümler (CP2102, FT232) için daha fazla topluluk desteği mevcuttur
  • Dokümantasyon: Daha iyi belgelenmiş çözümler kullanım ve sorun giderme süresini azaltır
  • Güvenilirlik Maliyeti: Kritik projelerde ucuz dönüştürücülerden kaynaklanan hatalar pahalıya mal olabilir

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
