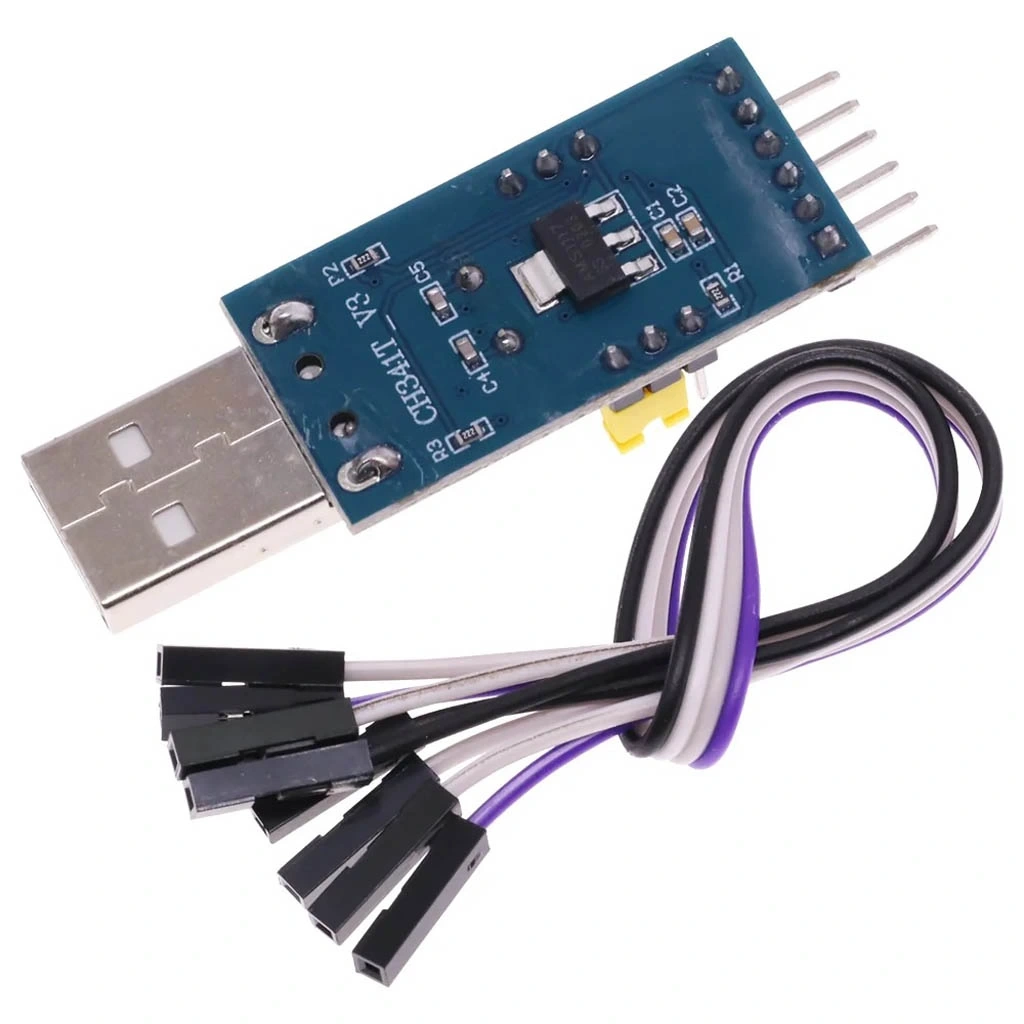

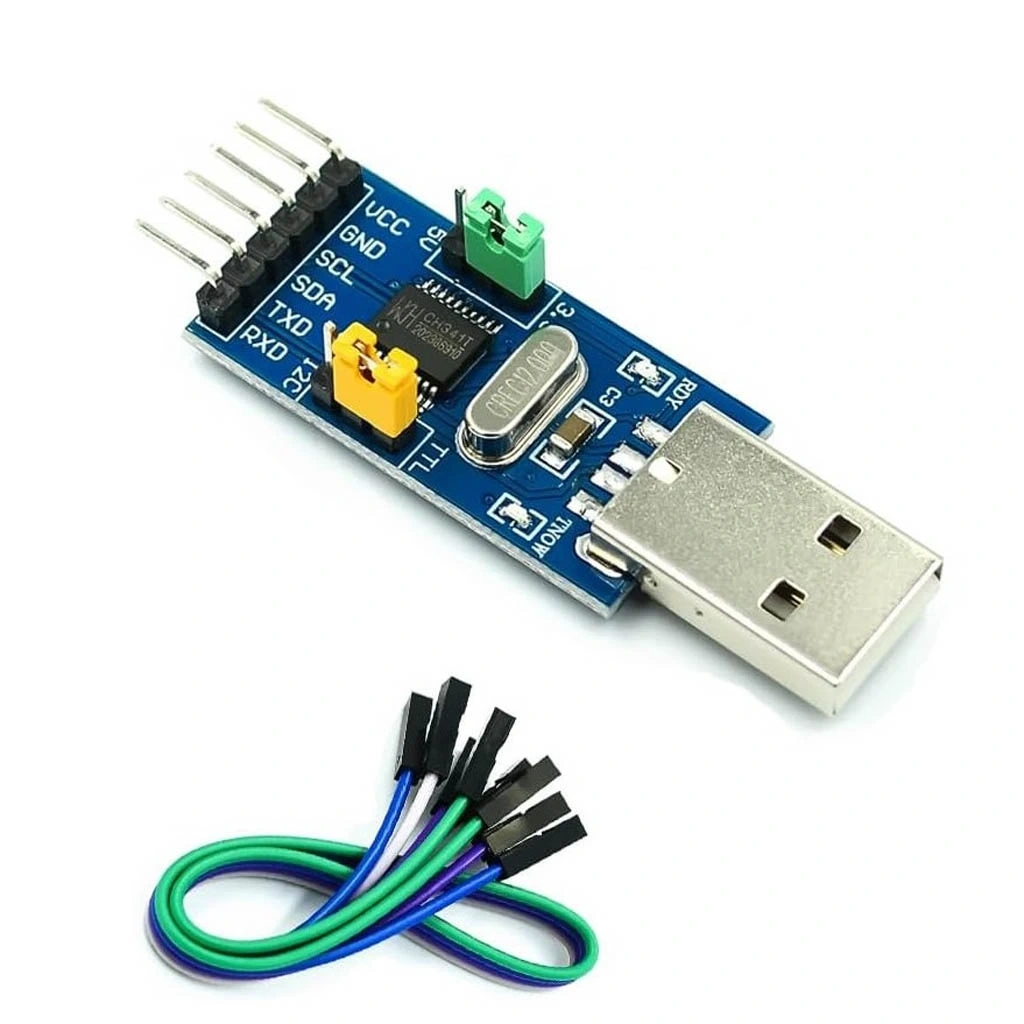

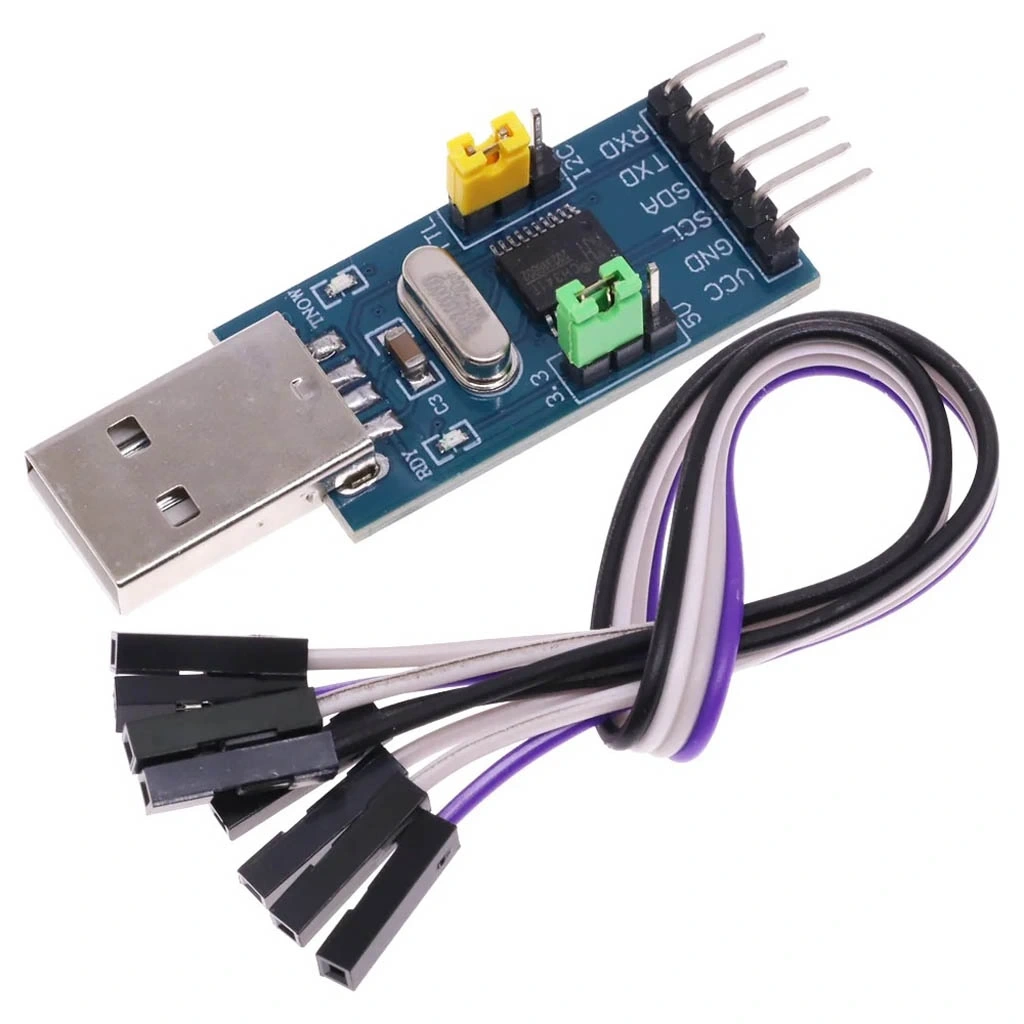

Ch341ttl 2 in 1 modül 3.3V 5V USB I2C IIC UART USB TTL

CH341TTL 2 in 1 Modül 3.3V 5V USB I2C IIC UART USB TTL

CH341TTL 2 in 1 Modül, tek bir kompakt cihazda hem I2C/IIC hem de UART/TTL iletişim protokollerini destekleyen çok yönlü bir USB dönüştürücü modülüdür. CH341 entegre devresi etrafında tasarlanmış bu modül, bilgisayarınız ile mikrodenetleyiciler, sensörler ve diğer çeşitli I2C ve seri iletişim cihazları arasında güvenilir bir köprü görevi görür. 3.3V ve 5V lojik seviyelerini destekleyen ayarlanabilir voltaj özelliği ile farklı cihazlarla sorunsuz çalışır, böylece geniş bir elektronik proje yelpazesine uyum sağlar.

Modül, I2C iletişim modunda SCL ve SDA pinleri aracılığıyla I2C aygıtlarını kontrol edebilir, EEPROM, sensörler ve ekranlar gibi I2C temelli bileşenlerle kolayca haberleşebilir. UART modunda ise, geleneksel RX ve TX pinleri üzerinden seri iletişim sağlayarak, Arduino, ESP8266, ESP32 gibi mikrodenetleyicileri programlayabilir veya seri monitör aracılığıyla Debug işlemleri yapabilirsiniz. Mini USB konektörü ve breadboard dostu pin düzeni ile kolay entegrasyon sağlayan bu modül, Windows, Mac OS ve Linux işletim sistemleriyle uyumludur. LED göstergeleri sayesinde iletişim durumunu görsel olarak takip edebilir, CH341 çipinin yüksek güvenilirliği sayesinde projelerinizde istikrarlı performans elde edebilirsiniz.

CH341TTL 2 in 1 Modül 3.3V 5V USB I2C IIC UART USB TTL, Arduino projelerinizde hem programlama hem de sensör testi için mükemmel bir çözümdür. Tek bir modül ile hem I2C protokolünü kullanan sensörlerinizi test edebilir, hem de Arduino kartlarınızı programlayabilirsiniz. Modüller kategorimizde bulunan bu ürün, elektronik projelerde çift fonksiyonlu haberleşme imkanı sağlayarak, I2C ve UART tabanlı cihazlarla çalışırken birden fazla dönüştürücü ihtiyacını ortadan kaldırır. Elektronik laboratuvarınızda, hata ayıklama, programlama ve prototipleme aşamalarında zaman kazandıran bu çok yönlü araç, hem profesyoneller hem de hobi elektronikçileri için vazgeçilmez bir yardımcıdır.

---

Teknik Özellikler

CH341TTL 2 in 1 Modül 3.3V 5V USB I2C IIC UART USB TTL'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Ana Kontrol Çipi: CH341A Çok Protokollü Haberleşme Çipi
• Desteklenen Protokoller: UART (TTL), I2C/IIC
• USB Versiyonu: USB 2.0 Full Speed (12 Mbps)
• USB Bağlantısı: Mini USB (5 pin)
• Çalışma Voltajı: 3.3V / 5V (seçilebilir)
• Voltaj Seçimi: Jumper ile manuel seçim
• UART Baud Rate: 50 bps - 2.0 Mbps (ayarlanabilir)
• I2C Hızı: 20 kHz - 400 kHz (standart ve hızlı mod)
• UART Pinleri:
  • TXD (Transmit Data)
  • RXD (Receive Data)
  • RTS (Request to Send)
  • CTS (Clear to Send)
  • DTR (Data Terminal Ready)
• I2C Pinleri:
  • SDA (Serial Data)
  • SCL (Serial Clock)
• Güç Çıkışı Pinleri:
  • 3.3V (voltaj seçimi 3.3V konumundayken)
  • 5V (voltaj seçimi 5V konumundayken)
  • GND (Toprak)
• LED Göstergeler: Güç, TX ve RX aktivite göstergeleri
• I2C Adres Aralığı: 0x00 - 0x7F (7-bit adres modu)
• İşletim Sistemi Uyumluluğu: Windows (7/8/10/11), Mac OS X, Linux
• Seri Port Özellikleri: Veri bitleri (5-8), Stop bitleri (1, 1.5, 2), Parite (Yok, Çift, Tek)

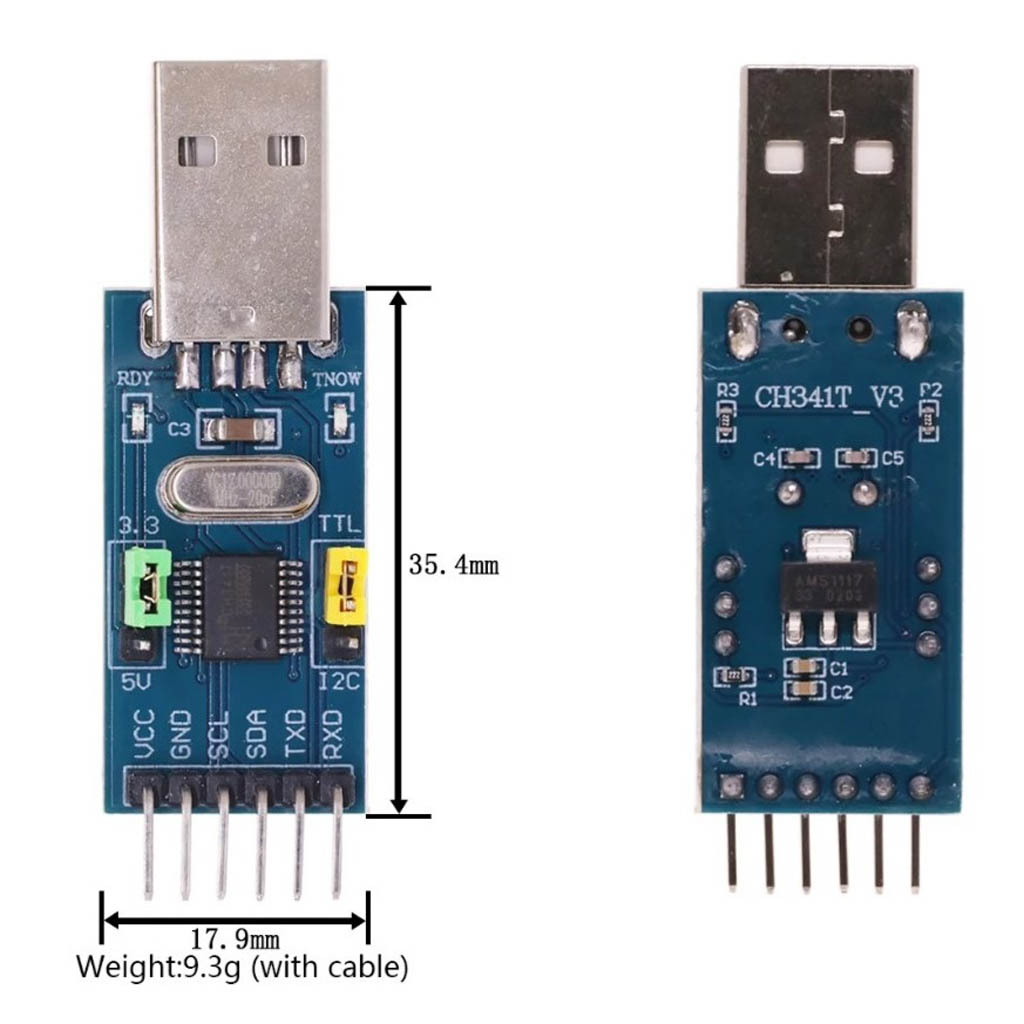

• PCB Boyutları: Yaklaşık 55mm × 17mm × 10mm
• Çalışma Sıcaklığı: -40°C ~ +85°C
• ESD Koruması: ±4kV (HBM)
• Güç Tüketimi: <100mA (tipik çalışma)

---

Bağlantı ve Kurulum

CH341TTL 2 in 1 Modül 3.3V 5V USB I2C IIC UART USB TTL'nin doğru ve güvenli bir şekilde bağlanması için gerekli bilgiler ve adımlar.

Sürücü Kurulumu

CH341TTL modülünün farklı işletim sistemlerinde kurulum adımları:

• Windows İşletim Sisteminde Kurulum
  • Windows 7/8/10/11 için CH341 sürücülerini üreticinin web sitesinden veya paket içeriğinden indirin
  • İndirilen kurulum dosyasını çalıştırın ve yükleme sihirbazını takip edin
  • Modülü USB portuna taktıktan sonra, Windows Aygıt Yöneticisi'nde "Ports (COM & LPT)" altında görünecektir
  • Aygıt Yöneticisi'nde hangi COM portuna atandığını not alın (örn. COM3, COM4)
  • Kurulum tamamlanmazsa, sürücüleri manuel olarak güncelleyin veya farklı bir USB portu deneyin
• Mac OS X Kurulumu
  • Mac OS X için güncel CH341 sürücülerini indirin
  • İndirilen .dmg veya .pkg dosyasını açın ve kurulum talimatlarını izleyin
  • Modülü USB portuna bağladıktan sonra terminalde "ls /dev/tty.*" komutu ile cihaz bağlantısını kontrol edin
  • Genellikle "/dev/tty.wchusbserial*" şeklinde görünecektir
  • Kurulum sorunlarında, sistem tercihlerinden güvenlik ayarlarını kontrol edin
• Linux Kurulumu
  • Çoğu güncel Linux dağıtımında CH341 sürücüleri çekirdek içinde bulunur
  • Modülü taktıktan sonra terminal'de "dmesg | grep CH341" komutu ile tanındığını kontrol edin
  • Cihaz genellikle "/dev/ttyUSB0" olarak görünür
  • Seri port erişim izinleri için kullanıcıyı "dialout" grubuna ekleyin: "sudo usermod -a -G dialout $USER"
  • Değişikliklerin etkin olması için oturumu kapatıp açın veya sistemi yeniden başlatın

UART Modu Bağlantısı

UART (seri iletişim) modunda CH341TTL'nin bağlantı ve kullanım adımları:

• Arduino ile Seri Haberleşme
  • Voltaj seçim jumperını Arduino'nun çalışma voltajına uygun ayarlayın (genellikle 5V)
  • CH341TTL TXD pini → Arduino RXD pini
  • CH341TTL RXD pini → Arduino TXD pini
  • CH341TTL GND pini → Arduino GND pini
  • Arduino'ya güç sağlamak için CH341TTL'nin VCC pinini Arduino'nun VCC pinine bağlayabilirsiniz
• Arduino Programlama
  • Arduino Pro Mini veya diğer USB olmayan Arduino kartları için:
  • CH341TTL DTR pini → Arduino RESET pini (otomatik reset için)
  • CH341TTL TXD pini → Arduino RXD pini
  • CH341TTL RXD pini → Arduino TXD pini
  • CH341TTL VCC pini → Arduino VCC pini (doğru voltaj seçimi ile)
  • CH341TTL GND pini → Arduino GND pini
• ESP8266/ESP32 ile Bağlantı
  • Voltaj seçim jumperını 3.3V konumuna getirin (ESP modülleri genellikle 3.3V'ta çalışır)
  • CH341TTL TXD pini → ESP RXD pini
  • CH341TTL RXD pini → ESP TXD pini
  • CH341TTL GND pini → ESP GND pini
  • ESP'yi programlama moduna almak için bağlantıya göre GPIO0 pinini GND'ye çekin

I2C Modu Bağlantısı

I2C (IIC) haberleşme protokolü için CH341TTL'nin kullanımı:

• I2C Sensör ve Cihaz Bağlantısı
  • Voltaj seçim jumperını I2C cihazının çalışma voltajına uygun ayarlayın (3.3V veya 5V)
  • CH341TTL SDA pini → I2C cihazı SDA pini
  • CH341TTL SCL pini → I2C cihazı SCL pini
  • CH341TTL VCC pini → I2C cihazı VCC pini (doğru voltaj seçili iken)
  • CH341TTL GND pini → I2C cihazı GND pini
• I2C EEPROM Okuma/Yazma
  • 24Cxx serisi EEPROM'lar için jumperı uygun voltaja ayarlayın
  • SDA ve SCL pinlerini EEPROM'un karşılık gelen pinlerine bağlayın
  • EEPROM'un WP (Write Protect) pinini devre dışı bırakmak için GND'ye bağlayın
  • CH341A yazılımını kullanarak EEPROM'a okuma/yazma işlemleri yapabilirsiniz
  • EEPROM adresine ve modeline göre yazılım ayarlarını yapılandırın
• I2C Protokolü Test ve Debug
  • I2C Bus Scanner yazılımlarıyla bağlı cihazların adreslerini tarayabilirsiniz
  • CH341 tarafından desteklenen I2C analiz yazılımlarını kullanarak veri trafiğini izleyebilirsiniz
  • Pull-up dirençleri: I2C hattında zaten pull-up dirençleri varsa çakışmaları önlemek için dikkatli olun
  • I2C hızını yazılım üzerinden ayarlayabilirsiniz (genellikle 100kHz standart mod yeterlidir)
  • Karmaşık I2C sistemleri için SCL ve SDA hatlarını osiloskop ile kontrol etmek faydalı olabilir

Yazılım ve Test Araçları

CH341TTL ile kullanılabilecek yazılımlar ve test araçları:

• UART Modu Yazılımları
  • Arduino IDE: Arduino programlama ve seri monitör için
  • Putty, Tera Term: Genel amaçlı terminal emülatörleri
  • Serial Port Monitor: Gelişmiş seri port izleme yazılımı
  • ESPlorer: ESP8266/ESP32 geliştirme ortamı
  • HTERM: Hex verileri göndermek ve almak için kullanışlı terminal programı
• I2C Modu Yazılımları
  • CH341PAR: Üreticinin resmi yazılımı, EEPROM programlama destekler
  • BusPirate GUI: I2C protokolü analizi ve test
  • I2C Tools for Windows/Linux: I2C cihaz tarama ve test araçları
  • I2C Scanner sketch (Arduino üzerinden): I2C adres tespit etmek için yardımcı
  • Visual I2C: Görsel arayüzle I2C haberleşme testi
• Çoklu Protokol Test Araçları
  • SiLabs USB-UART Araçları: Sürücü ve test yazılımları
  • Bus Hound: UART ve I2C protokollerini izleme yazılımı
  • Realterm: Seri port ve veri aktarımı için gelişmiş terminal
  • Logic Analyzer yazılımları: Protocol decoding özellikleri ile I2C ve UART analizi
  • MCU Test Araçları: Mikrodenetleyici bağlantı ve test programları

---

Uygulama Alanları

CH341TTL 2 in 1 Modül 3.3V 5V USB I2C IIC UART USB TTL'nin kullanılabileceği çeşitli projeler ve uygulama alanları.

Mikrodenetleyici Programlama ve Debug

CH341TTL modülünün mikrodenetleyici geliştirme süreçlerindeki kullanımı:

• Arduino Programlama
  • Arduino Pro Mini ve diğer USB olmayan Arduino kartlarını programlama
  • Arduino bootloader yükleme ve güncelleme
  • Arduino projelerinde seri monitörle hata ayıklama
  • Arduino tabanlı sensör verilerini bilgisayarda izleme ve kaydetme
  • Arduino projelerinde firmware güncelleme ve bakım
• ESP8266/ESP32 Geliştirme
  • ESP-01 ve diğer küçük ESP modüllerini programlama
  • NodeMCU, ESP32 ve diğer WiFi modüllerini yapılandırma
  • ESP AT komut setini test etme ve güncelleme
  • ESP8266/ESP32 bootloader ve firmware yükleme
  • ESP tabanlı IoT projelerde seri debug ve loglama
• Diğer Mikrodenetleyiciler
  • STM32 Blue Pill ve diğer ARM tabanlı mikrodenetleyicileri programlama
  • AVR, PIC ve diğer mikroişlemcilerle seri iletişim
  • MSP430 ve diğer düşük güçlü mikrodenetleyicileri programlama
  • FPGA ve CPLD geliştirme kartlarıyla UART haberleşme
  • Raspberry Pi seri konsol erişimi

I2C Cihazları ile Çalışma

I2C protokolünü kullanan cihaz ve sensörlerin test ve konfigürasyonu:

• Sensör Testi ve Kalibrasyonu
  • MPU6050, BME280, BMP280 gibi I2C sensörlerini test etme
  • ADXL345, HMC5883L gibi ivmeölçer ve manyetometrelerle çalışma
  • SHT21, DHT12 gibi nem/sıcaklık sensörlerini okuma
  • BH1750, TSL2561 gibi ışık sensörleriyle veri alışverişi
  • I2C sensör kalibrasyonu ve offset değerlerini ayarlama
• Ekran ve Kullanıcı Arayüzleri
  • SSD1306, SH1106 gibi OLED ekranları test etme
  • LCD1602, LCD2004 I2C modülleriyle karakter ekranları kontrol etme
  • E-ink/E-paper I2C ekranların yapılandırılması
  • LED sürücüleri (PCA9685) ve LED matrisleri kontrol etme
  • Dokunmatik paneller ve keypad modüllerini test etme
• EEPROM ve Hafıza Çipleri
  • 24C02, 24C04, 24C08, 24C16, 24C32, 24C64 gibi EEPROM'ları okuma/yazma
  • AT24Cxx serisi EEPROM'ları programlama
  • EEPROM içerik yedekleme ve geri yükleme
  • I2C Flash bellek modüllerini programlama
  • RTC (Gerçek Zamanlı Saat) modüllerini ayarlama ve okuma

Endüstriyel ve Profesyonel Uygulamalar

Endüstriyel ortamlarda ve profesyonel elektronik uygulamalarda kullanım:

• Cihaz Testi ve Kalite Kontrol
  • Üretim hattında elektronik bileşenlerin fonksiyonel testi
  • PCBA (Printed Circuit Board Assembly) test ve doğrulama
  • Embedded sistem konfigürasyonu ve kalibrasyon
  • UART ve I2C tabanlı cihazların ömür testi
  • Seri numarası ve kalibrasyon değerlerinin yazılması
• Otomasyon ve Kontrol Sistemleri
  • Endüstriyel I2C sensör ağlarıyla iletişim
  • PLC ve kontrol sistemleriyle seri haberleşme
  • Motor sürücüleri ve hareket kontrol sistemleri konfigürasyonu
  • Endüstriyel IoT gateway cihazları ile veri alışverişi
  • Röle ve I/O modüllerinin uzaktan kontrolü
• Reverse Engineering ve Cihaz Analizi
  • Bilinmeyen cihazların I2C adreslerini tespit etme
  • I2C ve UART veri trafiğini izleme ve analiz etme
  • Firmware okuma ve EEPROM içeriği analizi
  • Elektronik cihazlarda sorun giderme ve diagnostik
  • I2C protokolüyle çalışan özel ASIC'leri test etme

Hobi ve Eğitim Projeleri

Eğitim, öğrenme ve hobi amaçlı elektronik çalışmalarda kullanım alanları:

• Elektronik Eğitimi
  • I2C ve UART protokollerini öğrenmek için pratik uygulama platformu
  • Seri haberleşme prensiplerini göstermek için eğitim aracı
  • Sensör programlama ve veri okuma deneyleri
  • Mikrodenetleyici programlama eğitimi
  • Elektronik laboratuvar derslerinde veri toplama ve analiz
• DIY Elektronik Projeleri
  • Kendin yap akıllı ev sensör ve kontrol sistemleri
  • Arduino tabanlı hava istasyonları ve çevre monitörleri
  • Robot projeleri için sensör entegrasyonu
  • Model uçak/dron kontrol sistemleri programlama
  • LED ışık gösterileri ve dijital sanat enstalasyonları
• Elektronik Onarım ve Modifikasyon
  • EEPROM içeriğini yedekleyerek elektronik cihaz tamir ve modifikasyonu
  • Akıllı ev cihazlarını ve IoT aygıtlarını hackleme ve özelleştirme
  • Bilgisayar anakart ve BIOS EEPROM programlama
  • Oyun konsolları ve diğer tüketici elektroniği modifikasyonu
  • LCD monitörler ve TV'lerin servis menülerine erişim ve kalibrasyon

---

Performans Optimizasyonu

CH341TTL 2 in 1 Modül 3.3V 5V USB I2C IIC UART USB TTL'den maksimum performans almak için verimlilik, güvenilirlik ve kullanım ipuçları.

UART İletişim Optimizasyonu

UART/TTL seri iletişimde performansı artırma yöntemleri:

• Baud Rate Optimizasyonu
  • Uygulamanız için optimum baud rate değerini seçin (genellikle 9600-115200 arası en yaygın)
  • Yüksek hızlı veri aktarımı için 921600 baud rate kullanılabilir, ancak kablo kalitesi önemlidir
  • Düşük güçlü mikrodenetleyicilerde düşük baud rate daha güvenilir olabilir
  • Mikrodenetleyici ve CH341TTL yazılımındaki baud rate'in tam olarak eşleştiğinden emin olun
  • Hata oranı yüksekse, baud rate değerini düşürerek daha kararlı iletişim sağlayın
• Kablo ve Bağlantı İyileştirmeleri
  • Mümkün olduğunca kısa ve kaliteli kablo kullanın
  • Yüksek baud rate'lerde blendajlı (ekranlı) kablo tercih edin
  • Elektromanyetik girişim yaratan cihazlardan (motor, güç kaynağı) uzak tutun
  • Pin bağlantılarını lehimleyerek sabit ve güvenilir temaslar oluşturun
  • Uzun kablo mesafelerinde RS-485 gibi diferansiyel iletim standartlarını değerlendirin
• Veri Akışı Yönetimi
  • Büyük veri paketleri için akış kontrolü (flow control) etkinleştirin
  • Tampon boyutunu aşmamak için veri paketleri arasında yeterli bekleme süresi ekleyin
  • RTS/CTS donanım akış kontrolünü veya XON/XOFF yazılım akış kontrolünü kullanmayı düşünün
  • Haberleşme protokollerini basitleştirerek ek yük (overhead) azaltın
  • Kritik uygulamalarda veri bütünlüğü için checksum veya CRC ekleyin

I2C Performans İyileştirme

I2C/IIC iletişimde verimlilik ve güvenilirlik artırma teknikleri:

• I2C Hız ve Zamanlama
  • Standart mod (100kHz) en yüksek uyumluluğu sağlar, çoğu uygulama için yeterlidir
  • Hızlı mod (400kHz) daha hızlı veri aktarımı sağlar, ancak tüm cihazlar desteklemeyebilir
  • I2C hattının toplam kapasitif yükünü düşük tutarak maksimum iletişim hızı elde edin
  • Yavaş cevap veren I2C cihazlarla çalışırken timeout değerlerini artırın
  • Veri sabitliği için SCL ve SDA sinyalleri arasında yeterli zamanlama marjı bırakın
• Pull-up Dirençleri ve Hat Kalitesi
  • I2C hattında uygun değerde pull-up dirençleri olduğundan emin olun (genellikle 4.7kΩ ideal)
  • Çok sayıda cihaz veya uzun hat için daha düşük değerli pull-up dirençleri kullanın
  • CH341TTL ve diğer cihazların pull-up dirençlerinin çakışmamasına dikkat edin
  • Uzun I2C hatları için aktif pull-up veya I2C buffer IC'leri değerlendirin
  • Sinyal bütünlüğü için SCL ve SDA hatlarını olabildiğince kısa ve aynı uzunlukta tutun
• Çoklu I2C Cihaz Yönetimi
  • Adres çakışmalarını önlemek için I2C adresleri farklı cihazlar kullanın
  • Gerekirse I2C multiplexer (örn. TCA9548A) kullanarak aynı adresli cihazları yönetin
  • I2C veri paketlerini optimum boyutta tutarak bus meşguliyetini azaltın
  • Sürekli polling yerine olay-tabanlı (event-driven) I2C iletişimi tasarlayın
  • Farklı cihazların I2C özelliklerini (clock stretching, setup/hold time) dikkate alın

Voltaj Seviyesi ve Güç Yönetimi

Voltaj seviyesi uyumluluğu ve güç yönetimi ile ilgili optimizasyonlar:

• Voltaj Seviyesi Seçimi
  • Daima bağlanacak cihazın çalışma voltajına uygun seviyeyi seçin (3.3V veya 5V)
  • Karma sistemlerde (bazı 3.3V, bazı 5V cihazlar) ek seviye dönüştürücüler kullanın
  • ESP8266, ESP32 gibi 3.3V cihazlarını kesinlikle 5V ile beslemeyin
  • Voltaj geçişlerinde stabiliteyi sağlamak için dekuplaj kapasitörü ekleyin
  • Hassas uygulamalarda multimetre ile çıkış voltajını doğrulayın
• Güç Tüketimi Optimizasyonu
  • USB bus akım limitlerini aşmayın (genellikle 500mA)
  • Yüksek güç tüketen sistemlerde harici güç kaynağı kullanın
  • Kullanılmayan cihazları devre dışı bırakarak toplam güç tüketimini azaltın
  • Düşük güç modları gerektiren uygulamalarda uyku (sleep) ve uyanma (wake) rutinleri planlayın
  • Güç LED'lerini ve göstergeleri düşük güç gerektiren sistemlerde devre dışı bırakmayı düşünün
• Elektriksel Gürültü ve EMI Azaltma
  • Sinyal ve güç hatlarında ferrit boncuklar kullanarak yüksek frekanslı gürültüyü filtreleyin
  • Hassas ölçüm ve iletişim için temiz güç kaynağı kullanın
  • Cihazlar arasında düzgün topraklama yapın, toprak döngülerinden kaçının
  • Veri kabloları ve güç hatlarını ayrı yönlendirin
  • Yüksek EMI ortamlarında blendajlı kablo ve filtre kapasitörleri kullanın

Yazılım ve Uygulama Optimizasyonu

CH341TTL ile çalışırken yazılım tarafında performans iyileştirme teknikleri:

• Verimli Yazılım Uygulamaları
  • Seri port ve I2C işlemleri için asenkron I/O kullanarak uygulama yanıt hızını artırın
  • Büyük veri transferleri için tamponlama (buffering) stratejileri uygulayın
  • Windows'ta yüksek performans için sanal COM port yerine doğrudan CH341 API'leri kullanmayı değerlendirin
  • Veritabanına veya dosyaya sürekli yazma durumlarında batch işlemler kullanın
  • Gerçek zamanlı veri gerektiren uygulamalarda optimum thread önceliklerini ayarlayın
• Hata Toleransı ve Dayanıklılık
  • Bağlantı kopukluklarından sonra otomatik yeniden bağlanma mekanizmaları ekleyin
  • Veri doğrulama ve hata düzeltme rutinleri uygulayın
  • Timeout ve watchdog süreçleri ekleyerek kilitlenmeleri önleyin
  • Başarısız I2C veya UART işlemlerini yeniden deneme stratejileri geliştirin
  • Sistem logları ve diagnostik yetenekleri ekleyerek sorun gidermeyi kolaylaştırın
• Özel Uygulama Senaryoları
  • Çoklu CH341TTL cihazlarını tek bir sistemde kullanırken seri numara ile tanımlama yapın
  • I2C ve UART modları arasında geçiş yapan uygulamalarda sağlam sıfırlama rutinleri ekleyin
  • EEPROM programlama için blok transfer ve doğrulama mekanizmaları kullanın
  • Otomatik cihaz tanıma ve konfigürasyon rutinleri ekleyin
  • Platformlar arası uyumluluk sağlamak için taşınabilir kod yazın (Windows, Linux, Mac)

---

Sorun Giderme ve Yaygın Problemler

CH341TTL 2 in 1 Modül 3.3V 5V USB I2C IIC UART USB TTL kullanırken karşılaşılabilecek sorunlar ve bunların çözüm yöntemleri.

Bağlantı ve Tanınma Sorunları

CH341TTL modülünün bilgisayar tarafından tanınması ile ilgili sorunlar:

• Cihaz Tanınmıyor
  • Olası Nedenler:
    • Sürücü eksikliği veya yanlış kurulum
    • Hasarlı USB kablosu veya port
    • CH341 çipinde arıza
    • İşletim sistemi uyumsuzluğu
  • Çözümler:
    • CH341 sürücülerini üreticinin web sitesinden yeniden yükleyin
    • Farklı bir USB portu ve kablo ile deneyin
    • Windows Aygıt Yöneticisi'nde "Diğer Cihazlar" altında sorunlu cihazları kontrol edin
    • Windows üzerinde sürücüyü yönetici olarak yükleyin
• Yanlış COM Port Ataması
  • Olası Nedenler:
    • Çoklu seri port cihazları arasında çakışma
    • Önceki kurulumlardan kalan hayalet cihazlar
    • Windows kayıt defteri sorunları
    • Sürücü versiyonu uyumsuzluğu
  • Çözümler:
    • Aygıt Yöneticisi'nde port numarasını manuel olarak değiştirin
    • Kullanılmayan COM portlarını kaldırın
    • USB cihazını çıkarıp yeniden takın
    • Sürücüyü kaldırıp tekrar yükleyin
• Bağlantı Kesintileri
  • Olası Nedenler:
    • USB güç yönetimi ayarları
    • Gevşek bağlantı veya kablo sorunu
    • EMI/RFI girişimleri
    • USB hub üzerinden bağlantı
  • Çözümler:
    • USB güç yönetimini devre dışı bırakın (Aygıt Yöneticisi > USB Hub > Güç Yönetimi sekmesi)
    • Doğrudan bilgisayar USB portuna bağlayın, hub kullanmayın
    • Daha kısa ve kaliteli bir USB kablosu kullanın
    • Elektromanyetik gürültü kaynaklarından uzaklaştırın

UART İletişim Sorunları

UART/Seri haberleşme sırasında yaşanan sorunlar:

• Veri Alınmıyor veya Gönderilmiyor
  • Olası Nedenler:
    • TX-RX hatlarının çaprazlanmaması
    • Baud rate uyumsuzluğu
    • Parite, veri bitleri veya stop bit ayarları yanlış
    • Hedef cihazın çalışma voltajı uyumsuzluğu
  • Çözümler:
    • TX ve RX bağlantılarını çaprazladığınızdan emin olun (TX → RX, RX → TX)
    • Her iki tarafta aynı baud rate, veri biti, parite ve stop bit ayarlarını kullanın
    • Voltaj seviyesi seçim jumper'ının doğru konumda olduğunu kontrol edin
    • Terminal programında DTR/RTS ayarlarını kontrol edin
• Bozuk veya Karışık Veri
  • Olası Nedenler:
    • Baud rate hassasiyeti sorunu
    • Parazit ve elektromanyetik girişim
    • Voltaj seviyesi uyumsuzluğu
    • Karakter kodlaması farklılıkları
  • Çözümler:
    • Daha düşük baud rate kullanın (özellikle düşük hızlı mikrodenetleyicilerde)
    • Blendajlı kablo kullanın ve EMI kaynaklarından uzaklaştırın
    • Voltaj seviyesinin hedef cihaza uygun olduğundan emin olun
    • Terminal programında karakter kodlama ayarlarını kontrol edin (UTF-8, ASCII)
• Arduino Programlama Sorunları
  • Olası Nedenler:
    • Otomatik reset sorunu (DTR bağlantısı)
    • Bootloader zamanlaması sorunları
    • Arduino IDE'de yanlış kart veya port seçimi
    • Çakışan seri port işlemleri
  • Çözümler:
    • DTR - RESET bağlantısını kontrol edin (100nF kapasitör eklemek yardımcı olabilir)
    • Arduino IDE'de doğru kart, işlemci ve port seçimini yapın
    • Diğer seri port kullanan yazılımları kapatın
    • Upload sırasında manuel olarak reset butonuna basın (zamanlaması kritiktir)

I2C Haberleşme Sorunları

I2C protokolü kullanırken karşılaşılan sorunlar:

• I2C Cihazları Bulunamıyor
  • Olası Nedenler:
    • Yanlış voltaj seviyesi
    • Pull-up dirençleri eksik veya değerleri uygun değil
    • Hatalı bağlantı veya hat kopukluğu
    • I2C adres çakışması veya yanlış adres
  • Çözümler:
    • I2C cihazının çalışma voltajına uygun seviyeyi seçin
    • SDA ve SCL hatlarında uygun pull-up dirençleri olduğunu kontrol edin
    • SDA ve SCL pinlerinin doğru bağlandığını (birbiriyle karıştırılmadığını) kontrol edin
    • I2C bus scanner ile I2C cihazlarının adreslerini doğrulayın
• I2C Veri Aktarım Hataları
  • Olası Nedenler:
    • Hat kapasitansı çok yüksek
    • I2C clock frekansı çok hızlı
    • Pull-up dirençleri uygun değil
    • Elektromanyetik girişim
  • Çözümler:
    • I2C frekansını düşürün (100kHz'e)
    • Daha kısa kablolar kullanın veya hat kapasitansını azaltın
    • Pull-up dirençlerini hat uzunluğuna göre optimize edin
    • Blendajlı kabloyla EMI'yı azaltın ve gürültü kaynaklarından uzaklaştırın
• EEPROM Okuma/Yazma Sorunları
  • Olası Nedenler:
    • EEPROM yazma koruması aktif
    • Yanlış EEPROM tipi seçimi
    • EEPROM yazma döngüsü limiti aşılmış
    • CH341A yazılımı ayarları yanlış
  • Çözümler:
    • EEPROM'un WP (Write Protect) pinini GND'ye bağlayın
    • Doğru EEPROM tipini ve kapasitesini yazılımda seçin
    • EEPROM'un komut setini ve adres yapısını kontrol edin
    • Yazma işleminden önce EEPROM'un yazma döngüsü bekleme süresine uyun

Yazılım ve İşletim Sistemi Sorunları

Yazılım, sürücü ve işletim sistemi ilişkili sorunlar:

• Sürücü Çakışmaları ve Uyumsuzlukları
  • Olası Nedenler:
    • Eski veya uyumsuz sürücü
    • Windows güncellemeleri sonrası sürücü sorunları
    • Diğer USB-seri dönüştürücülerin sürücüleriyle çakışma
    • Sistem kısıtlamaları ve güvenlik politikaları
  • Çözümler:
    • En güncel CH341 sürücülerini yükleyin
    • Diğer USB-seri dönüştürücü sürücülerini geçici olarak devre dışı bırakın
    • Windows 10/11 için imzalı sürücüler kullanın
    • Güvenli Önyükleme modunu geçici olarak devre dışı bırakın (BIOS/UEFI ayarlarından)
• Terminal Yazılımı Sorunları
  • Olası Nedenler:
    • Terminal programı ayarları yanlış
    • Port eksklüzif erişim sorunu
    • Terminal buffer/tampon boyutu sınırlamaları
    • Satır sonu (CR/LF) karakterleri uyumsuzluğu
  • Çözümler:
    • Terminal programında doğru port ve iletişim parametrelerini (baud, parite, vb.) seçin
    • Aynı portu kullanan diğer yazılımları kapatın
    • Terminaldeki buffer ayarlarını ihtiyaca göre artırın
    • Satır sonu karakterlerini hedef cihaza uygun ayarlayın (CR, LF, CR+LF)
• Mac OS ve Linux Spesifik Sorunlar
  • Olası Nedenler:
    • macOS güvenlik kısıtlamaları
    • Linux izin (permission) sorunları
    • Varsayılan seri port ayarları uyumsuzluğu
    • Linux kernel driver uyumsuzluğu
  • Çözümler:
    • macOS'ta sistem genişletmelerine izin verin (Sistem Tercihleri > Güvenlik)
    • Linux'ta kullanıcıyı dialout veya uucp grubuna ekleyin (sudo usermod -a -G dialout $USER)
    • Port izinlerini düzeltin: sudo chmod 666 /dev/ttyUSB0
    • Linux için alternatif CH341 driver modüllerini deneyin

---

Teknik Karşılaştırmalar

CH341TTL 2 in 1 Modül 3.3V 5V USB I2C IIC UART USB TTL'nin diğer benzer çözümlerle karşılaştırması ve seçim kriterleri.

CH341 vs Diğer USB-UART Dönüştürücüler

Popüler USB-UART dönüştürücü çipleri ile karşılaştırma:

• CH341 vs FT232RL
  • Protokol Desteği: CH341 hem UART hem I2C destekler, FT232RL sadece UART destekler
  • Güvenilirlik: FT232RL endüstriyel kalite standardında daha güvenilir kabul edilir
  • Sürücü Desteği: FT232RL daha geniş ve daha kararlı sürücü desteğine sahiptir
  • Fiyat: CH341 genellikle FT232RL'den daha ekonomiktir
  • En Uygun Olduğu Durumlar: CH341 çok protokollü ihtiyaçlar için, FT232RL sadece UART için profesyonel uygulamalarda idealdir
• CH341 vs CP2102
  • Protokol Desteği: CH341 UART+I2C destekler, CP2102 sadece UART destekler
  • Veri Hızı: CP2102 daha yüksek baud rate destekler (3Mbps'e kadar)
  • Güç Tüketimi: CP2102 genellikle daha düşük güç tüketir
  • Sürücü Kararlılığı: CP2102 daha kararlı sürücülere sahiptir
  • En Uygun Olduğu Durumlar: CH341 çift fonksiyonlu uygulamalar için, CP2102 yüksek hızlı UART odaklı projeler için idealdir
• CH341 vs CH340G
  • Fonksiyon Seti: CH341 daha geniş fonksiyon setine sahiptir (UART+I2C), CH340G sadece basit UART destekler
  • Pin Sayısı: CH341 daha fazla pin ve fonksiyon sunar
  • Baud Rate Desteği: Her ikisi de benzer baud rate aralığı destekler
  • Fiyat: CH340G biraz daha ekonomiktir
  • En Uygun Olduğu Durumlar: CH341 çok fonksiyonlu projeler için, CH340G sadece basit UART ihtiyaçları için uygundur

CH341 vs Özel I2C Dönüştürücüler

Özel I2C dönüştürücü çözümlerinin CH341 ile karşılaştırması:

• CH341 vs USB-I2C Özel Adaptörler
  • I2C Performansı: Özel I2C adaptörleri genellikle daha iyi I2C performansı ve kontrol sunar
  • Yazılım Desteği: Özel adaptörler genellikle daha gelişmiş analiz yazılımlarıyla gelir
  • Güvenilirlik: Profesyonel adaptörler endüstriyel kalitede güvenilirlik sağlar
  • Fiyat: CH341 çok daha ekonomiktir
  • En Uygun Olduğu Durumlar: CH341 hobi ve genel amaçlı kullanım için, özel adaptörler profesyonel geliştirme ortamları için idealdir
• CH341 vs Raspberry Pi I2C
  • Esneklik: Raspberry Pi tam işletim sistemi çalıştırır, daha programlanabilir ve esnektir
  • İşleme Gücü: Raspberry Pi veri analizi ve işleme imkanı sunar
  • Bağlantı Kapasitesi: Raspberry Pi ek bağlantı arayüzleri sunar (GPIO, SPI, vb.)
  • Fiyat ve Karmaşıklık: CH341 daha ekonomik ve kullanımı daha basittir
  • En Uygun Olduğu Durumlar: CH341 sadece I2C iletişimi için, Raspberry Pi kapsamlı projeler ve veri işleme için idealdir
• CH341 vs Arduino Tabanlı Dönüştürücüler
  • Programlanabilirlik: Arduino tabanlı çözümler özelleştirilebilir firmware sunar
  • Protokol Desteği: Arduino çözümleri ek protokoller için programlanabilir
  • Kurulum: CH341 daha kolay kurulum sunar, sürücüler genellikle plug-and-play'dir
  • Güvenilirlik: CH341 daha entegre bir çözümdür, daha az hata noktası içerir
  • En Uygun Olduğu Durumlar: CH341 hızlı ve kolay kullanım için, Arduino çözümleri özel protokol ihtiyaçları için idealdir

Uygulama Senaryolarına Göre Seçim

Farklı kullanım senaryoları için en uygun dönüştürücü seçimi:

• Mikrodenetleyici Programlama ve Debug
  • En İyi Seçim: Tam özellikli USB-UART dönüştürücüler (CP2102, FT232RL)
  • Neden: Daha kararlı ve güvenilir sürücüler, DTR/RTS sinyallerinin tam kontrolü
  • CH341 Yeterli mi?: CH341 temel programlama ihtiyaçları için yeterlidir, ancak karmaşık sistemlerde daha az kararlı olabilir
  • Dikkat Edilmesi Gerekenler: DTR/RTS bağlantılarının doğruluğu, bootloader zamanlaması, voltaj seviyesi uyumluluğu
• I2C Cihaz Testi ve EEPROM Programlama
  • En İyi Seçim: CH341 veya özel I2C programlayıcılar
  • Neden: CH341 uygun fiyatlı ve çok yönlü I2C desteği sunar
  • Alternatif: Profesyonel EEPROM programlayıcılar (yüksek hacimli veya endüstriyel uygulamalar için)
  • Dikkat Edilmesi Gerekenler: I2C hızı, pull-up dirençleri, EEPROM yazma protokolleri, yazılım desteği
• Hobi ve Eğitim Projeleri
  • En İyi Seçim: CH341 2-in-1 modülü
  • Neden: Çok yönlülük, uygun fiyat, hem UART hem de I2C desteği
  • Alternatif: Arduino + USB modüller (daha programlanabilir çözümler için)
  • Dikkat Edilmesi Gerekenler: Kullanım kolaylığı, dokümantasyon ve topluluk desteği, breadboard uyumluluğu
• Endüstriyel Uygulamalar
  • En İyi Seçim: Endüstriyel sınıf USB-UART veya USB-I2C dönüştürücüler (FT232RL, özel I2C adaptörleri)
  • Neden: Daha yüksek güvenilirlik, geniş sıcaklık aralığı, kurumsal destek
  • CH341 Uygun mu?: Kritik olmayan uygulamalar için uygun olabilir, ancak misyon-kritik sistemlerde önerilmez
  • Dikkat Edilmesi Gerekenler: EMI/EMC sertifikasyonu, sıcaklık toleransı, yüksek güvenilirlik
• Çift Fonksiyonlu Geliştirme (UART + I2C)
  • En İyi Seçim: CH341 2-in-1 modülü
  • Neden: Tek cihazda çift fonksiyonalite, maliyet etkinliği
  • Alternatif: İki ayrı USB dönüştürücü (UART ve I2C için ayrı adaptörler)
  • Dikkat Edilmesi Gerekenler: Her iki modun da güvenilirliği, yazılım desteği, maliyet

Maliyet-Performans Analizi

Farklı dönüştürücü çözümlerinin ekonomik açıdan değerlendirilmesi:

• Fiyat Segmentleri
  • Ekonomik: CH340 tabanlı seri dönüştürücüler (en düşük maliyet)
  • Orta Segment: CH341 2-in-1 modüller (iyi fiyat-performans dengesi)
  • Üst Segment: FT232RL, CP2102 tabanlı kaliteli dönüştürücüler
  • Premium: Endüstriyel sınıf dönüştürücüler ve gelişmiş analiz özellikleri olan adaptörler
  • Tek Bir Fonksiyon vs Çift Fonksiyon: CH341'in çift fonksiyonlu yapısı maliyet avantajı sağlar (ayrı UART ve I2C adaptörleri almak yerine)
• Toplam Sahip Olma Maliyeti
  • Kullanım Ömrü: FT232RL ve kaliteli CP2102 modülleri genellikle daha uzun ömürlüdür
  • Güvenilirlik Maliyeti: Daha ucuz modüller daha sık arızalanabilir
  • Geliştirme Zamanı: Kararlı ve iyi belgelenmiş modüller geliştirme süresini kısaltır
  • Yedek Parça İhtiyacı: CH341 modülleri daha ekonomik olduğundan yedek ihtiyacı maliyeti düşüktür
  • Yazılım Güncelleme ve Bakım: Daha iyi desteklenen çipler için sürücü güncellemeleri daha düzenlidir
• Proje Tipine Göre Maliyet Etkinliği
  • Hobi Projeleri: CH341 en iyi maliyet-performans dengesi sunar
  • Eğitim Kurumları: CH341 çok yönlülüğü ve düşük maliyetiyle idealdir
  • Ticari Ürün Geliştirme: Daha güvenilir FTDI veya Silicon Labs çipleri tercih edilmelidir
  • Endüstriyel Sistemler: Premium çözümler uzun vadede daha ekonomik olabilir
  • Tek Seferlik vs Sürekli Kullanım: Sık kullanım için daha iyi kalite, tek seferlik için ekonomik modeller tercih edilebilir
• Gizli Maliyetler
  • Sürücü Sorunları: Sorunlu sürücüler nedeniyle kaybedilen zaman ek maliyettir
  • Dokümantasyon Kalitesi: Zayıf dokümantasyon geliştirme süresini uzatabilir
  • Topluluk Desteği: Popüler çipler için daha geniş topluluk desteği bulunur
  • Sahte Ürün Riski: Çok ucuz ürünler sahte çip veya zayıf kalite riski taşır
  • Uyumluluk Sorunları: İşletim sistemi güncellemeleriyle uyumsuzluk sorunları ortaya çıkabilir

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
