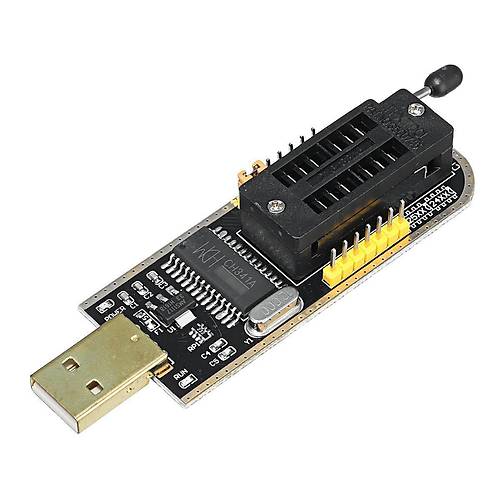

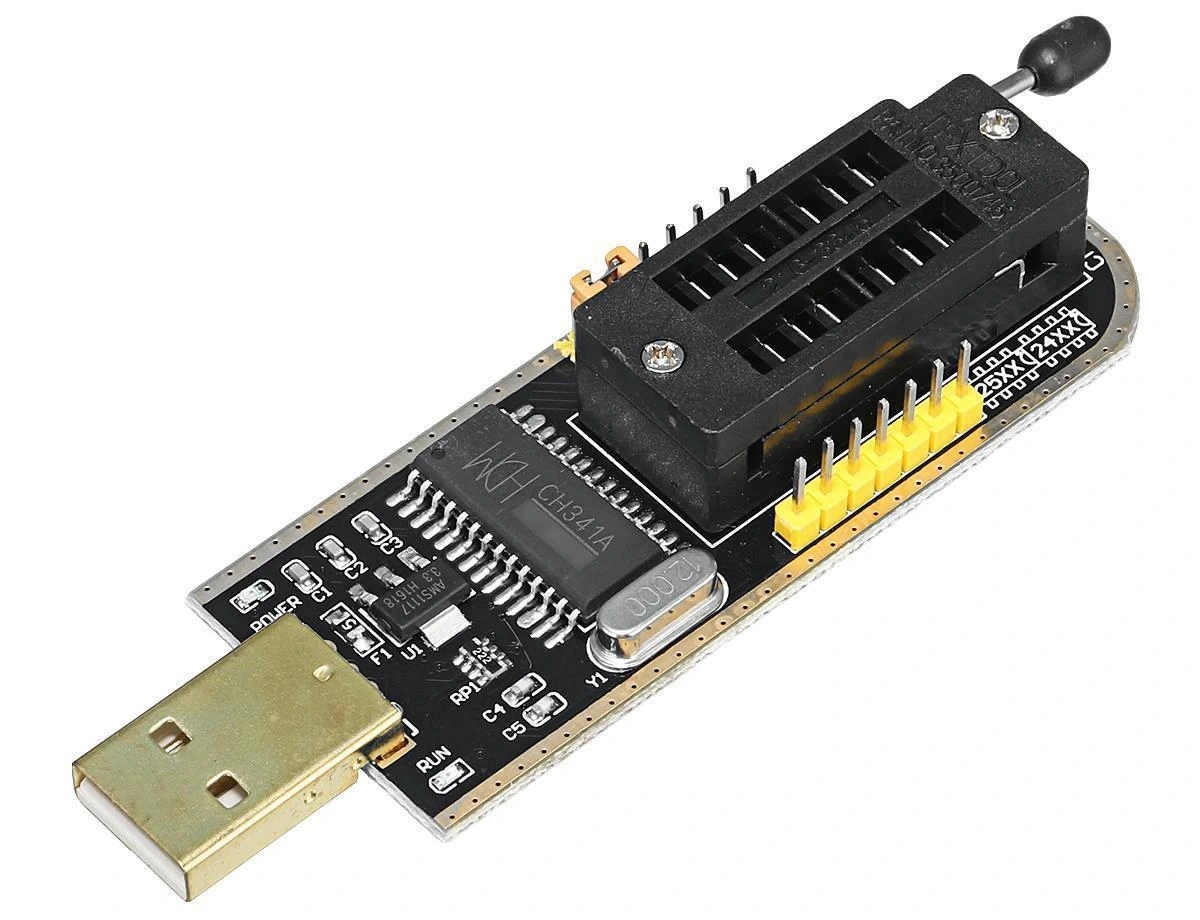

CH341A EEprom Flash Programlayıcı

CH341A EEPROM Flash Programlayıcı

CH341A EEPROM Flash Programlayıcı, elektronik devrelerde bulunan EEPROM ve flash bellekleri programlamak için tasarlanmış çok fonksiyonlu bir USB arayüz aracıdır. Bu kompakt ve kullanımı kolay programlayıcı, 24 serisi ve 25 serisi EEPROM'ları, SPI Flash bellek çiplerini ve BIOS çiplerini programlama, okuma ve yazma işlemlerinde kullanılabilir.

CH341A çipi etrafında tasarlanmış bu modül, I2C, SPI, UART ve paralel gibi yaygın kullanılan protokolleri destekler. 5V ve 3.3V seviyelerinde çalışabilme özelliği sayesinde, çeşitli bellek çipleriyle uyumlu olarak çalışabilir.

CH341A programlayıcı, bilgisayar anakartlarının BIOS'unu kurtarma, IoT cihazlarının belleklerini programlama, Arduino kartları ve diğer geliştirme kartlarının bootloader programlaması gibi birçok farklı uygulamada kullanılabilir. Elektronik geliştirme süreçlerinde çip programlama ihtiyaçlarını karşılamak için ekonomik bir çözüm sunar.

Windows, Linux ve Mac OS desteği sayesinde farklı işletim sistemlerinde rahatlıkla kullanılabilir. Ayrıca, CH341A Mini Programlama Yazılımı, CH341A programlama paketi gibi kullanıcı dostu yazılımlarla uyumlu çalışarak, karmaşık programlama işlemlerini basitleştirir.

CH341A EEPROM Flash Programlayıcı, profesyonel elektronik teknisyenlerinden hobi elektronikçilerine kadar geniş bir kullanıcı kitlesi için ideal bir çözümdür. Arduino ve diğer mikrodenetleyici projelerinde EEPROM'ları programlamak, BIOS onarımı yapmak veya SPI flash bellekleri güncellemek için güvenilir bir araçtır.

Programlayıcılar ve Geliştirme Kartları kategorimizde bulunan bu cihaz, düşük maliyeti ve geniş uygulama alanıyla elektronik projelerinizde vazgeçilmez bir yardımcı olacaktır.

---

Teknik Özellikler

CH341A EEPROM Flash Programlayıcının detaylı teknik özellikleri aşağıda listelenmiştir.

• Ana Kontrol Çipi: CH341A USB to Serial/Parallel Converter IC
• Bağlantı Arabirimi: USB 2.0 (Type-A erkek konnektör)
• Desteklenen Programlama Protokolleri: I2C, SPI, IIC, EPP, MEM
• Desteklenen Çalışma Voltajları: 3.3V ve 5V (seçilebilir)
• Desteklenen Bellek Tipleri:
  • 24 Serisi EEPROM (24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C128, 24C256, 24C512, vb.)
  • 25 Serisi SPI Flash (25X05, 25X10, 25X20, 25X40, 25X80, 25X16, 25X32, 25X64, 25X128, vb.)
  • BIOS Flash çipleri (SST25VF, W25X, EN25F, MX25L, vb.)
  • 93 Serisi EEPROM (AT93C46, AT93C56, AT93C66, AT93C86, vb.)
• Maksimum Desteklenen Bellek Boyutu: 128 Mbit (16 MB)
• Desteklenen İşletim Sistemleri: Windows 7/8/10/11, Linux, Mac OS X
• Programlama Yazılımları: CH341A Mini Programmer, AsProgrammer, CH341A Programmer
• Veri Transfer Hızı: USB 2.0 Full Speed (12 Mbps)
• Soket Tipi: 8-pin DIP, SOP8 klipsli adaptör dahil
• Çalışma Sıcaklığı: 0°C ~ 70°C
• Güç Tüketimi: Maksimum 100mA
• Boyutlar: Yaklaşık 65mm × 33mm × 15mm (U×G×Y)
• Ağırlık: Yaklaşık 30g
• USB Sürücüsü: CH341 USB to Serial Driver (otomatik yükleme desteği)
• Paket İçeriği:
  • 1 × CH341A Programlayıcı Ana Kart
  • 1 × SOP8 SOIC8 Test Klipsi (Kablo ile)
  • 1 × USB Kablosu (gerektiğinde)

---

Bağlantı ve Kurulum

CH341A EEPROM Flash Programlayıcının doğru ve güvenli bir şekilde bağlanması için gerekli bilgiler ve adımlar.

Yazılım Kurulumu

Programlayıcıyı kullanmaya başlamadan önce gerekli yazılım kurulumu adımları:

• Sürücü Kurulumu
  • Çoğu modern Windows sürümünde CH341A sürücüsü otomatik yüklenir
  • Otomatik yükleme gerçekleşmezse, üreticinin web sitesinden CH341 sürücüsünü indirin
  • Sürücü dosyasını çalıştırın ve kurulum talimatlarını izleyin
  • Kurulum tamamlandıktan sonra bilgisayarı yeniden başlatın
  • Aygıt Yöneticisi'nde "Portlar (COM ve LPT)" altında CH341 cihazının görünüp görünmediğini kontrol edin
• Programlama Yazılımı Kurulumu
  • İhtiyacınıza uygun programlama yazılımını seçin (CH341A Programmer, AsProgrammer, vb.)
  • Seçtiğiniz yazılımı güvenilir bir kaynaktan indirin
  • Zip dosyası halindeyse bir klasöre çıkartın (kurulum gerektirmeyen portable sürümler yaygındır)
  • Antivirüs programınız uyarı verirse, güvenilir kaynaktan indirdiğinizden emin olun ve istisna ekleyin
  • Yazılımı yönetici olarak çalıştırın
• Yazılım Ayarları
  • Programlama yazılımını açın
  • Cihaz seçimi veya algılama seçeneğini bulun
  • "Detect" veya "Auto" seçeneğini kullanarak programlayıcının algılanmasını sağlayın
  • İşlem yapmak istediğiniz bellek çip tipini seçin (örn. 24C64, 25Q32, vb.)
  • Çip özelliklerine uygun programlama parametrelerini ayarlayın

Donanım Bağlantıları

Programlayıcınızı bellek çiplerine doğru şekilde bağlama adımları:

• DIP Soketli Çiplerin Bağlantısı
  • Programlayıcıyı bilgisayara bağlamadan önce DIP soketindeki yön işaretlerine dikkat edin
  • Çipi çıkartmak/takmak için yassı bir tornavida veya çip çıkarıcı kullanın
  • Çipin 1. pin işaretini (genellikle çentik veya nokta) soketin 1. pin işaretiyle hizalayın
  • Çipi dikkatli bir şekilde sokete yerleştirin, pinleri bükülmediğinden emin olun
  • Çipin tam oturduğundan emin olduktan sonra programlayıcıyı USB portuna bağlayın
• SOP8/SOIC8 Klipsli Bağlantı
  • Devre kartı üzerinde programlanacak çipin pin düzenini belirleyin
  • Klips kablolarının programlayıcıdaki doğru soketlere bağlandığından emin olun
  • Klipsi çipe bağlamadan önce programlayıcı üzerindeki 3.3V/5V seçme jumperını kontrol edin
  • Klipsi çipin üzerine, 1. pin işaretleri hizalanacak şekilde yerleştirin
  • Klipsin tüm pinlere düzgün temas ettiğinden emin olun
• Voltaj Seçimi (3.3V/5V)
  • Bellek çipinin veri sayfasını kontrol ederek çalışma voltajını belirleyin
  • Programlayıcı üzerindeki jumper ile uygun voltajı seçin (3.3V veya 5V)
  • Modern flash çipleri genellikle 3.3V gerektirir, eski EEPROM'lar 5V gerektirebilir
  • Yanlış voltaj seçimi çipe zarar verebilir, özellikle 3.3V'luk çiplere 5V uygulanması
  • Emin değilseniz, önce 3.3V ile denemeniz daha güvenlidir

Yaygın Bellek Çipleri için Bağlantı Şemaları

Sık kullanılan bellek çiplerinin doğru bağlantı düzenleri:

• 24 Serisi EEPROM Bağlantısı (I2C)
  • Pin 1 (A0) → A0
  • Pin 2 (A1) → A1
  • Pin 3 (A2) → A2
  • Pin 4 (GND) → GND
  • Pin 5 (SDA) → SDA
  • Pin 6 (SCL) → SCL
  • Pin 7 (WP) → Genellikle GND'ye bağlanır (yazma korumasını devre dışı bırakmak için)
  • Pin 8 (VCC) → VCC (3.3V veya 5V, çipe bağlı olarak)
• 25 Serisi SPI Flash Bağlantısı
  • Pin 1 (CS) → CS
  • Pin 2 (MISO) → MISO (DO)
  • Pin 3 (WP) → Genellikle VCC'ye bağlanır
  • Pin 4 (GND) → GND
  • Pin 5 (MOSI) → MOSI (DI)
  • Pin 6 (CLK) → CLK
  • Pin 7 (HOLD) → Genellikle VCC'ye bağlanır
  • Pin 8 (VCC) → VCC (genellikle 3.3V)
• 93 Serisi EEPROM Bağlantısı
  • Pin 1 (CS) → CS
  • Pin 2 (CLK) → CLK
  • Pin 3 (DI) → DI (MOSI)
  • Pin 4 (DO) → DO (MISO)
  • Pin 5 (GND) → GND
  • Pin 6 (NC) → Bağlantı yok
  • Pin 7 (NC) → Bağlantı yok
  • Pin 8 (VCC) → VCC (3.3V veya 5V, çipe bağlı olarak)

İşlem Güvenliği ve Dikkat Edilecek Hususlar

Programlama işlemi sırasında güvenlik ve başarı için dikkat edilmesi gereken noktalar:

• Elektrostatik Deşarj (ESD) Koruması
  • Çiplere dokunmadan önce statik elektriği boşaltın
  • Mümkünse antistatik bileklik kullanın
  • Çipleri antistatik ambalajlarında saklayın
  • Kuru ve statik elektrik üreten ortamlarda çalışmaktan kaçının
  • Çipleri pinlerinden değil, kenarlarından tutun
• Programlama İşlemi Sırasında
  • İşlem sırasında bağlantıları kesmeyin veya çipi çıkarmayın
  • Programlama tamamlanana kadar bilgisayarın uyku moduna geçmesini engelleyin
  • Önemli verilerin her zaman yedeklerini alın
  • Yeni bir çip tipini programlamadan önce yazılım ayarlarını kontrol edin
  • Çip tanımlanamazsa bağlantıları kontrol edin ve klipsin tam temas ettiğinden emin olun
• Sorun Giderme İpuçları
  • Okuma/yazma hataları durumunda önce bağlantıları kontrol edin
  • Klips bağlantısında temas sorunları yaygındır, hafifçe klipsi bastırın
  • Sürücü sorunlarında Aygıt Yöneticisi'nde cihazı kaldırıp yeniden takın
  • Farklı bir USB portu deneyin, özellikle USB 3.0 portlarında sorun yaşanabilir
  • Flaşh bellekler için yazma koruması özelliğinin devre dışı olduğundan emin olun

---

Uygulama Alanları

CH341A EEPROM Flash Programlayıcının kullanılabileceği çeşitli projeler ve uygulama alanları.

BIOS Onarımı ve Güncelleme

Bilgisayar anakartlarındaki BIOS çiplerini programlama ve kurtarma işlemleri:

• BIOS Flash Çiplerini Kurtarma
  • Başarısız BIOS güncellemesi sonucu çalışmayan anakartları kurtarma
  • Brick olmuş BIOS'u yeniden programlama
  • BIOS şifresini sıfırlama veya kaldırma
  • Bilgisayarın önyükleme yapmaması durumunda BIOS çipini yeniden programlama
  • Bozuk BIOS ayarlarını sıfırlama
• BIOS Güncelleme
  • Üretici desteği sona ermiş eski bilgisayarlarda BIOS güncelleme
  • Alternatif veya modifiye edilmiş BIOS yazılımı yükleme
  • BIOS çipini yenisi ile değiştirdikten sonra programlama
  • Özelleştirilmiş BIOS ayarlarını klonlama veya kopyalama
  • BIOS'tan belirli ayarları veya bileşenleri düzenleme
• BIOS Yedekleme
  • Mevcut çalışan BIOS içeriğini güncelleme öncesi yedekleme
  • Farklı anakartların BIOS içeriklerini arşivleme
  • BIOS ayarlarını veya özelleştirmelerini saklamak için yedekleme
  • Bilgisayarlar arası aynı BIOS ayarlarını klonlama
  • Herhangi bir sorun durumunda geri dönmek için güvenli kopya oluşturma

EEPROM Programlama ve Veri Yönetimi

Çeşitli elektronik cihazlardaki EEPROM çiplerini programlama ve yönetme uygulamaları:

• Elektronik Cihaz Onarımı ve Modifikasyonu
  • Çamaşır makinesi, bulaşık makinesi gibi ev aletlerinin kontrol kartlarını onarma
  • Otomobil ECU (Motor Kontrol Ünitesi) programlama ve kalibrasyon
  • Yazıcı EEPROM çiplerini sıfırlama veya yeniden programlama
  • TV, monitör veya diğer elektronik cihazların EEPROM ayarlarını düzenleme
  • Game console veya oyun kartuşları EEPROM'larını modifiye etme
• Mikrodenetleyici Projeleri
  • Arduino ve diğer mikrodenetleyicilerde kullanılan harici EEPROM çipleri programlama
  • Sensör kalibrasyon verilerini EEPROM'a yazma
  • Konfigürasyon ayarlarını veya kullanıcı profillerini kalıcı olarak saklama
  • Veri kaydedicilerin EEPROM'larını başlatma veya temizleme
  • Bootloader veya firmware depolama için harici EEPROM'ları programlama
• Endüstriyel Kontrol Sistemleri
  • PLC kontrol sistemlerinin parametre çiplerini programlama
  • Endüstriyel otomasyon sistemlerinde konfigürasyon verilerini yedekleme/düzenleme
  • CNC makinelerinin parametre çiplerini ayarlama
  • Endüstriyel sensör sistemlerinin kalibrasyon verilerini güncelleme
  • Üretim ekipmanlarının EEPROM ayarlarını kopyalama veya klonlama

Firmware Geliştirme ve Güncelleme

Çeşitli cihazların firmware'lerini çip düzeyinde programlama ve güncelleme çalışmaları:

• IoT Cihazları ve Gömülü Sistemler
  • IoT sensör modüllerinin firmware'ini güncelleme
  • Akıllı ev cihazlarının flash belleğini programlama
  • Wearable teknoloji ürünlerinin firmware'ini güncelleme
  • Üretim sonrası cihazlara özel firmware yükleme
  • Modifiye edilmiş veya özelleştirilmiş firmware kullanma
• Router ve Ağ Ekipmanları
  • Brick olmuş router'ların flash belleğini kurtarma
  • Router firmware'ini alternatif sürüm ile değiştirme (OpenWRT, DD-WRT gibi)
  • Modem veya ağ ekipmanlarının fabrika ayarlarını değiştirme
  • Eski ağ cihazlarını güncel firmware ile güncelleme
  • Ağ ekipmanlarının EEPROM ayarlarını yedekleme ve klonlama
• Özel Firmware Geliştirme
  • Prototip cihazlar için özel firmware test etme ve yükleme
  • Seri üretim öncesi cihazlara firmware yükleme
  • Açık kaynaklı projelere özelleştirilmiş firmware entegrasyonu
  • Legacy sistemler için modern firmware adaptasyonu
  • Spesifik uygulamalar için optimize edilmiş firmware geliştirme

Eğitim ve Prototipleme

Öğrenim ve elektronik prototip geliştirme süreçlerindeki uygulamalar:

• Elektonik Eğitimi ve Öğretim
  • Bellek çipleri ve programlama konusunda öğrencilere pratik deneyim sunma
  • Mikrodenetleyici programlama laboratuvarlarında bootloader yükleme
  • EEPROM'ların çalışma prensiplerini öğretme ve gösterme
  • Programlama protokollerinin (I2C, SPI) pratik uygulamalarını gösterme
  • Reverse engineering ve sistem analizi çalışmaları
• Prototip Geliştirme
  • Geliştirme aşamasındaki cihazlarda hızlı firmware güncelleme
  • Farklı firmware versiyonlarını test etme
  • Veri saklama sistemi prototiplerini oluşturma
  • Donanım ve yazılım entegrasyonu için hızlı programlama
  • A/B testleri için farklı firmware sürümlerini kolay yükleme
• Hobi Projeleri
  • Retro bilgisayar ve oyun konsollarının modifikasyonu
  • Özelleştirilmiş elektronik oyuncak ve gadget'lar oluşturma
  • DIY akıllı ev sistemleri geliştirme
  • Hobi amaçlı elektronik sistemlerde EEPROM kullanımı
  • Vintage elektronik ekipmanları onarma ve modifiye etme

---

Performans Optimizasyonu

CH341A EEPROM Flash Programlayıcıdan maksimum performans almak için kullanım ipuçları ve optimizasyon yöntemleri.

Yazılım Optimizasyonu

Programlama yazılımlarının doğru kullanımı ve performans ayarları:

• Yazılım Seçimi ve Kullanımı
  • Bellek çipi tipine en uygun yazılımı seçin (AsProgrammer, CH341A Programmer, vb.)
  • Yazılımın güncel sürümünü kullanarak hata düzeltmelerinden ve iyileştirmelerden faydalanın
  • Büyük dosyaları işlerken bellek tüketimini optimize eden yazılımları tercih edin
  • Hızlı çalıştırılabilir dosya formatı (.bin, .hex, .rom) kullanın
  • Yazılımı yönetici modunda çalıştırarak kaynak erişim sorunlarını önleyin
• Performans Ayarları
  • Yazılımda verifikasyon seçeneğini aktif ederek işlem güvenilirliğini artırın
  • Programlama hızını çip özelliklerine göre ayarlayın (daha yavaş = daha güvenilir)
  • Çok büyük çiplerde sektör bazlı programlama kullanın
  • Otomatik tanıma yerine manuel çip seçimi yaparak hataları azaltın
  • Gereksiz operasyonları devre dışı bırakarak işlem süresini kısaltın
• İşletim Sistemi Optimizasyonu
  • Programlama sırasında diğer USB yoğun işlemleri sınırlayın
  • Güç tasarrufu modlarını devre dışı bırakarak USB kesintilerini önleyin
  • Virüs tarayıcıların gerçek zamanlı taramasını geçici olarak durdurun
  • Sistem kaynaklarını boşaltmak için gereksiz uygulamaları kapatın
  • USB kontrolcü ayarlarında yüksek performans modunu seçin

Donanım Bağlantı Kalitesi

Fiziksel bağlantıların kalitesini artırarak programlama başarısını yükseltme yöntemleri:

• Bağlantı Kalitesini İyileştirme
  • Klipsin pinlere tam ve sağlam temas etmesini sağlayın
  • Çip pinlerinin temiz olduğundan emin olun, gerekirse izopropil alkol ile temizleyin
  • Klips kablolarını periyodik olarak kontrol edin ve yıpranan kabloları değiştirin
  • Programlama sırasında bağlantının sabit kalması için klipsi sabitleyin
  • Soketli bağlantılarda iletken spreyler kullanarak kontak direncini azaltın
• Soket ve Adaptör Optimizasyonu
  • Sık kullanılan çip türleri için özel soketler veya adaptörler edinin
  • Yaylı tip soketler kullanarak bağlantı güvenilirliğini artırın
  • SOIC-DIP adaptörleri ile yüzey montaj çipleri kolayca programlayın
  • Socketed çipler için ZIF (Zero Insertion Force) soketler tercih edin
  • Adaptörlerin pin bağlantılarını periyodik olarak kontrol edin
• USB Bağlantı Optimizasyonu
  • Kısa ve kaliteli USB kablosu kullanın
  • USB hub yerine doğrudan bilgisayara bağlantı yapın
  • USB 3.0 portlarında uyumluluk sorunları yaşanıyorsa USB 2.0 portlarını deneyin
  • Ferrit boncuklu USB kablosu kullanarak elektromanyetik girişimi azaltın
  • Güç sorunu yaşanırsa aktif (besleme destekli) USB hub kullanmayı deneyin

Programlama Stratejileri

Daha başarılı ve güvenilir programlama işlemleri için stratejiler:

• Toplu Programlama İşlemleri
  • Seri üretimde aynı içeriği birden fazla çipe programlarken işlemi otomatikleştirin
  • Toplu işlemler için batch dosyaları veya script'ler hazırlayın
  • Her programlama işlemi sonrası doğrulama (verify) yapın
  • Çoklu çip programlama için işlem adımlarını standartlaştırın
  • İşlemler arasında programlayıcının soğumasına izin verin
• Özel İçerik Hazırlama
  • Programlanacak içeriği önceden doğrulayın ve optimize edin
  • Gerekiyorsa hex editör kullanarak içerikte düzenlemeler yapın
  • Bellek adreslerini doğru ayarlayarak yalnızca gerekli alanları programlayın
  • İçeriği bilinen iyi bir kaynaktan temin edin veya doğrulayın
  • Farklı varyantlar için organize bir içerik kütüphanesi oluşturun
• Güvenlik ve Yedekleme Stratejileri
  • Programlama öncesinde çipin mevcut içeriğini her zaman yedekleyin
  • Yedekleri tarih ve cihaz bilgisiyle etiketleyerek saklayın
  • Kritik çiplerin programlanması için çoklu doğrulama adımları kullanın
  • İçeriğin bütünlüğünü doğrulamak için checksum karşılaştırması yapın
  • Önceki programlama içeriğine dönebilmek için sürüm kontrolü uygulayın

Sorun Giderme ve İyileştirme

Yaygın programlama sorunlarını çözme ve cihaz performansını artırma yöntemleri:

• Elektriksel Parazitleri Azaltma
  • Programlama işlemini elektromanyetik girişimin az olduğu ortamlarda yapın
  • Elektriksel gürültü kaynaklarından (motor, güç kaynağı, vb.) uzak durun
  • Gerekirse metal muhafaza veya Faraday kafesi kullanarak ekranlama yapın
  • Topraklama sorunlarını gidermek için bilgisayarın düzgün topraklanmasını sağlayın
  • USB filtresi veya izolasyon adaptörü kullanın
• Programlayıcı Donanım İyileştirmeleri
  • Programlayıcıyı fazla ısınıyorsa küçük bir soğutucu ekleyin
  • PCB üzerindeki zayıf lehim noktalarını güçlendirin
  • Klips kablolarını daha kaliteli ve ekranlı versiyonlarla değiştirin
  • Standart jumper'ları daha güvenilir switch'lerle değiştirmeyi düşünün
  • Programa özel adaptör devreler hazırlayarak bağlantı güvenilirliğini artırın
• Profesyonel Kullanım İpuçları
  • Farklı çip aileleri için farklı programlayıcılar kullanmayı düşünün
  • Programlama başarı istatistiklerini tutarak sorunlu çip türlerini tespit edin
  • Tekrarlayan hatalarda daha yavaş programlama hızları kullanın
  • Zorlu çipler için uzman modu ayarlarını öğrenin ve kullanın
  • Özel durumlara yönelik çözümler için çevrimiçi forumları ve toplulukları takip edin

---

Sorun Giderme ve Yaygın Problemler

CH341A EEPROM Flash Programlayıcı kullanırken karşılaşılabilecek sorunlar ve bunların çözüm yöntemleri.

Sürücü ve Yazılım Sorunları

Sürücü tanınma ve yazılım kullanımı ile ilgili yaygın sorunlar:

• Cihaz Tanınmıyor
  • Olası Nedenler:
    • CH341A sürücüleri yüklenmemiş
    • Arızalı USB kablosu veya port
    • Programlayıcı donanım arızası
    • İşletim sistemi uyumsuzluğu
  • Çözümler:
    • Sürücüleri manuel olarak yükleyin veya güncelleyin
    • Farklı bir USB kablosu ve port deneyin
    • Aygıt Yöneticisi'nde cihazı kaldırıp tekrar takın
    • İşletim sisteminize uyumlu sürücü sürümünü kullanın
• Yazılım Çalışma Hataları
  • Olası Nedenler:
    • Yazılım ve sürücü uyumsuzluğu
    • Eksik veya bozuk program dosyaları
    • Yetki sorunları
    • Antivirüs programı engeli
  • Çözümler:
    • Programı yönetici olarak çalıştırın
    • Yazılımı yeniden indirip kurun
    • Antivirüs programında istisna ekleyin
    • Uyumlu alternatif yazılım deneyin
• İşlem Hatası Mesajları
  • Olası Nedenler:
    • Yazılımın cihaza erişim sorunu
    • Çip tanımlama hatası
    • Yazılım ayar sorunları
    • USB iletişim hataları
  • Çözümler:
    • Programı kapatıp yeniden başlatın
    • Çip tipini manuel olarak seçin
    • Sürücüyü yeniden yükleyin
    • Doğrudan USB 2.0 porta bağlayın

Çip Tanıma ve Bağlantı Sorunları

Bellek çiplerinin tanınması ve fiziksel bağlantı sorunları:

• Çip Tanınmıyor
  • Olası Nedenler:
    • Hatalı çip seçimi
    • Bağlantı sorunları
    • Çip hasarı
    • Desteklenmeyen çip tipi
  • Çözümler:
    • Doğru çip tipini yazılımdan seçin
    • Bağlantıları kontrol edin, pinlerin tam temas ettiğinden emin olun
    • Klipsi farklı açılarda yerleştirmeyi deneyin
    • Çipin desteklenen modeller listesinde olduğunu doğrulayın
• Klips Bağlantı Sorunları
  • Olası Nedenler:
    • Klips yaylarının zayıflaması
    • Oksitlenmiş pin yüzeyleri
    • Çip paketinin standart dışı boyutu
    • Klips kablolarının arızası
  • Çözümler:
    • Klipsi düzgün hizalayın (1. pin işareti ile)
    • Pin yüzeylerini izopropil alkol ile temizleyin
    • Klipsin tam oturması için hafifçe bastırın
    • Klips kablolarının bütünlüğünü multimetre ile kontrol edin
• Voltaj Seviyesi Sorunları
  • Olası Nedenler:
    • Yanlış voltaj seçimi (3.3V/5V)
    • Voltaj düşüşü
    • USB port güç sınırlamaları
    • Jumper ayar sorunu
  • Çözümler:
    • Çip veri sayfasından çalışma voltajını doğrulayın
    • Voltaj seçim jumperını doğru konuma ayarlayın
    • Güç tüketimi yüksek ise aktif USB hub kullanın
    • Jumper pinlerinin temiz olduğundan emin olun

Okuma/Yazma Hataları

Programlama sırasında karşılaşılan okuma ve yazma sorunları:

• Okuma Hataları
  • Olası Nedenler:
    • Yetersiz temas
    • Çip koruma özelliği aktif
    • Hasarlı çip
    • Okuma modu hatalı
  • Çözümler:
    • Bağlantıyı kontrol edin ve klipsi yeniden yerleştirin
    • Koruma bitleri varsa devre dışı bırakın
    • Daha düşük okuma hızı seçin
    • Çipin çalışıp çalışmadığını test edin
• Yazma Hataları
  • Olası Nedenler:
    • Çip yazma korumalı
    • Yetersiz temas
    • Yanlış çip tipi seçimi
    • Çip yazma ömrü dolmuş
  • Çözümler:
    • WP (Write Protect) pininin doğru ayarlandığını kontrol edin
    • EEPROM'un yazma korumasını kaldırın
    • Çip tipini ve kapasitesini doğru seçin
    • Daha yavaş yazma hızı seçin
• Doğrulama Hataları
  • Olası Nedenler:
    • Veri doğrulama başarısız
    • Kararsız bağlantı
    • Çip hafıza hücreleri kararsız
    • Elektriksel gürültü
  • Çözümler:
    • Yazma işlemini farklı hızda tekrarlayın
    • Bağlantının sabit kalmasını sağlayın
    • Programlama ortamındaki elektriksel gürültüyü azaltın
    • Silme işlemi yaparak temiz bir yazma deneyin

Çip Spesifik Sorunlar

Belirli çip türlerine özgü yaygın problemler:

• SPI Flash Bellek Sorunları
  • Olası Nedenler:
    • HOLD veya WP pin bağlantı sorunları
    • Yanlış komut seti
    • Çok hızlı programlama
    • 4-byte adres modu sorunu
  • Çözümler:
    • HOLD ve WP pinlerinin VCC'ye bağlı olduğunu kontrol edin
    • Yazılım ayarlarında doğru SPI protokolünü seçin
    • Programlama hızını düşürün
    • Büyük flash bellekler için 4-byte adres modu desteği olan yazılım kullanın
• 24XX EEPROM Sorunları
  • Olası Nedenler:
    • I2C adres seçim pinleri (A0, A1, A2) hatalı
    • ACK/NACK sorunları
    • Sayfa yazma boyutu sınırlamaları
    • I2C bus hızı sorunları
  • Çözümler:
    • Adres pinlerinin doğru bağlandığını kontrol edin
    • Yazılımda doğru adres değerini seçin
    • Daha yavaş I2C bus hızı seçin
    • Sayfa yazma limitlerine uygun yazılım ayarları kullanın
• BIOS Çipi Sorunları
  • Olası Nedenler:
    • Koruma özellikleri aktif
    • OEM özel format
    • Eksik veya bozuk BIOS imajı
    • Çok büyük BIOS kapasitesi
  • Çözümler:
    • Çip üreticisine özel koruma kaldırma komutlarını kullanın
    • Doğru BIOS imajı kullandığınızdan emin olun
    • Güvenilir kaynaklardan BIOS dosyaları edinin
    • Büyük kapasiteli çipler için uygun yazılım sürümü kullanın

---

Teknik Karşılaştırmalar

CH341A EEPROM Flash Programlayıcının diğer programlayıcılarla karşılaştırması ve seçim kriterleri.

CH341A vs Diğer Popüler Programlayıcılar

Benzer işlevlere sahip programlayıcılarla karşılaştırma:

• CH341A vs TL866II Plus
  • Çip Desteği: TL866II Plus çok daha geniş çip desteği sunar (EPROM, MCU, GAL, vb.)
  • Programlama Hızı: TL866II genellikle daha hızlıdır
  • Kullanım Kolaylığı: TL866II kullanıcı dostu yazılıma sahiptir
  • Fiyat: CH341A çok daha ekonomiktir (TL866II'nin yaklaşık 1/5 fiyatı)
  • En Uygun Olduğu Durumlar: CH341A temel EEPROM/SPI Flash işlemleri için, TL866II profesyonel ve çeşitli çip programlama için idealdir
• CH341A vs USB ASP
  • Çip Desteği: CH341A daha fazla EEPROM/Flash desteği, USB ASP ise daha iyi AVR desteği sunar
  • Protokol Desteği: CH341A çoklu protokol (I2C, SPI, vb.), USB ASP ise ISP odaklıdır
  • Kullanım Alanı: CH341A genel amaçlı, USB ASP ise AVR programlama için optimize edilmiştir
  • Fiyat: İkisi de ekonomik seçeneklerdir
  • En Uygun Olduğu Durumlar: Arduino bootloader/mikrodenetleyici için USB ASP, EEPROM/Flash için CH341A tercih edilir
• CH341A vs Buspirate
  • Çok Yönlülük: Buspirate çok daha fazla protokol ve debug özelliği sunar
  • Programlama Hızı: CH341A genellikle daha hızlıdır
  • Kullanım Kolaylığı: CH341A daha kolay kullanımlı, Buspirate daha teknik bilgi gerektirir
  • Fiyat: CH341A daha ekonomiktir
  • En Uygun Olduğu Durumlar: CH341A hızlı programlama, Buspirate ise protokol analizi ve debug için idealdir
• CH341A vs EZP2019
  • Çip Desteği: EZP2019 daha geniş SPI Flash desteği sunar
  • Soket Tasarımı: EZP2019 entegre ZIF soket ile gelir, CH341A genelde klips kullanır
  • Yazılım: EZP2019 özel yazılımı daha sınırlıdır
  • Fiyat: CH341A daha ekonomiktir
  • En Uygun Olduğu Durumlar: EZP2019 özellikle 25 serisi SPI flash için, CH341A daha geniş kullanım için uygundur

Desteklenen Çipler ve Protokoller

Farklı programlayıcıların desteklediği çip tipleri ve protokoller:

• EEPROM ve Flash Bellek Desteği
  • CH341A: 24xx/25xx serileri, SPI flash, bazı 93xx serileri
  • TL866II Plus: Geniş EEPROM, EPROM, Flash, NAND, NOR, MCU, PLD
  • USB ASP: Sınırlı EEPROM desteği, iyi AVR desteği
  • EZP2019: Çoğunlukla 25xx serisi flash bellek çipleri
  • Fark: Profesyonel ihtiyaçlar için TL866II, genel kullanım için CH341A idealdir
• Protokol Desteği
  • CH341A: I2C, SPI, UART, Paralel
  • TL866II Plus: SPI, I2C, ICSP, JTAG, ve özel protokoller
  • USB ASP: SPI, ISP
  • Buspirate: SPI, I2C, UART, 1-Wire, JTAG, ve diğer protokoller
  • Fark: En geniş protokol desteği Buspirate'de, özel programlama protokolleri TL866II'de, temel ihtiyaçlar için CH341A yeterlidir
• Mikrodenetleyici Programlama
  • CH341A: Sınırlı mikrodenetleyici desteği, bazı STC çipleri
  • TL866II Plus: Geniş MCU desteği (PIC, AVR, 8051, ARM)
  • USB ASP: İyi AVR/Arduino desteği
  • STLink: STM32 serisi için optimize
  • Fark: Mikrodenetleyici odaklı projeler için CH341A yetersiz kalır, özel programlayıcılar tercih edilmelidir

Uygulama Senaryolarına Göre Seçim

Farklı kullanım senaryoları için en uygun programlayıcı seçimi:

• BIOS Kurtarma ve Onarım
  • En İyi Seçim: CH341A veya EZP2019
  • Neden: Ekonomik, SPI Flash desteği iyi, SOIC8 klipsle kolay bağlantı
  • Alternatif: TL866II Plus (daha pahalı ama daha güvenilir)
  • Dikkat Edilmesi Gerekenler: Doğru voltaj seviyesi seçimi, klips bağlantı kalitesi
• Elektronik Cihaz Tamiri
  • En İyi Seçim: CH341A (temel EEPROM/Flash için) veya TL866II Plus (karmaşık cihazlar için)
  • Neden: CH341A ekonomik ve yaygın EEPROM'ları destekler
  • Alternatif: Buspirate (debug özellikleri gerekirse)
  • Dikkat Edilmesi Gerekenler: Cihaza özgü çip türleri, veri yedekleme, protokol desteği
• Arduino ve Mikrodenetleyici Projeleri
  • En İyi Seçim: USB ASP veya Arduino ISP (AVR için), STLink (STM32 için)
  • Neden: Mikrodenetleyici programlama için optimize edilmiş
  • Alternatif: CH341A (yalnızca harici EEPROM'lar için)
  • Dikkat Edilmesi Gerekenler: CH341A MCU programlama için uygun değildir, harici bellek çipleri için kullanılabilir
• Profesyonel Elektronik Geliştirme
  • En İyi Seçim: TL866II Plus veya profesyonel sınıf programlayıcılar
  • Neden: Geniş çip desteği, güvenilirlik, hız
  • Alternatif: CH341A (ekonomik seçenek olarak ek programlayıcı)
  • Dikkat Edilmesi Gerekenler: Proje gereksinimlerine uygun protokol ve çip desteği, üretim hacmi
• Hobi ve Eğitim Projeleri
  • En İyi Seçim: CH341A
  • Neden: Ekonomik, kullanımı kolay, yaygın bellek tiplerini destekler
  • Alternatif: Buspirate (daha fazla öğrenme deneyimi için)
  • Dikkat Edilmesi Gerekenler: Yazılım desteği, kullanım kılavuzları, topluluk desteği

Maliyet-Performans Analizi

Farklı programlayıcıların maliyet-performans değerlendirmesi:

• Ekonomik Segment
  • CH341A: En iyi fiyat/performans oranı, temel işlevler için yeterli
  • USB ASP: AVR odaklı projeler için ekonomik çözüm
  • DIY Programlayıcılar: En düşük maliyet ama kurulum zahmeti
  • Maliyet Aralığı: $5-15
  • En Uygun Kullanıcı: Hobi elektronikçiler, öğrenciler, başlangıç seviyesi
• Orta Segment
  • EZP2019: Özel SPI flash odaklı, iyi soket tasarımı
  • Buspirate: Çok yönlü protokol desteği, debug özellikleri
  • RT809H Mini: EMMC desteği olan kompakt programlayıcı
  • Maliyet Aralığı: $20-60
  • En Uygun Kullanıcı: İleri düzey hobi elektronikçiler, teknisyenler
• Profesyonel Segment
  • TL866II Plus: Çok yönlü, geniş çip desteği, hızlı
  • RT809F: Laptop/anakart tamiri için özelleştirilmiş
  • Xeltek SuperPro: Endüstriyel seviye programlayıcı
  • Maliyet Aralığı: $60-1000+
  • En Uygun Kullanıcı: Profesyonel elektronik teknisyenleri, üretim ortamları
• Uzun Vadeli Yatırım Analizi
  • CH341A: Düşük başlangıç maliyeti, sınırlı kullanım ömrü, temel ihtiyaçlar için yeterli
  • TL866II Plus: Orta seviye yatırım, uzun kullanım ömrü, geniş kullanım alanı
  • Profesyonel Programlayıcılar: Yüksek başlangıç maliyeti, çok uzun kullanım ömrü, firmaware güncellemelerle genişleyebilen destek
  • Tavsiye: Hobi kullanımı için CH341A yeterli, profesyonel kullanım için TL866II veya üzeri düşünülmeli

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
