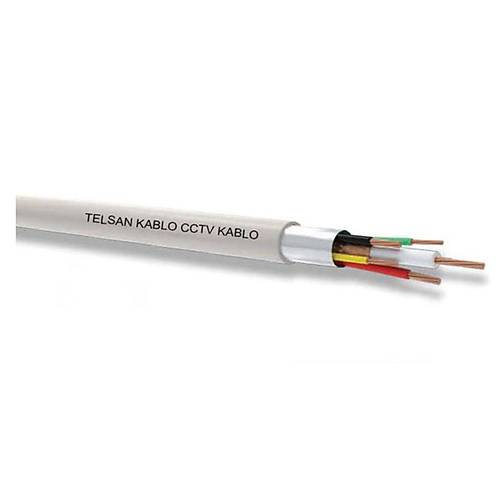

CCTV 2+1 Güvenlik Kamerası Kablosu 1m (1 Coax + 2 x 0.22) (Cu/Al)
CCTV 2+1 Güvenlik Kamerası Kablosu, güvenlik kamerası sistemleri için özel olarak tasarlanmış, hem görüntü hem de güç iletimini tek bir kablo üzerinden sağlayan profesyonel bir kablodur. İçerisinde yer alan 1 adet koaksiyel kablo ve 2 adet 0.22mm² kesitli güç kablosu sayesinde, kamera kurulumlarını kolaylaştırır ve daha temiz bir görünüm sağlar.
Bakır (Cu) ve alüminyum (Al) iletken kombinasyonu ile maliyet-performans dengesini optimum seviyede tutan bu kablo çeşitleri ürünü, hem iç mekan hem de dış mekan CCTV sistemleri için uygundur.
Koaksiyel yapısı sayesinde yüksek kaliteli görüntü aktarımı sağlayan ve elektromanyetik girişimlere karşı korumalı olan bu kablo, güvenlik sistemleri kurulumlarında, görüntü ve güç iletimini tek bir hat üzerinden gerçekleştirerek hem kurulum süresini kısaltır hem de kablo karmaşasını önler.
Teknik Özellikler
CCTV 2+1 Güvenlik Kamerası Kablosu 1m (1 Coax + 2 x 0.22) (Cu/Al)'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Kablo Tipi: CCTV 2+1 (RG59 + 2 Power)
- Uzunluk: 1 metre
- Koaksiyel Kablo: 1 adet RG59 tipi koaksiyel
- Güç Kablosu: 2 adet 0.22mm² kesitli
- İletken Malzeme: Bakır (Cu) / Alüminyum (Al) kombinasyonu
- Koaksiyel İç İletken: Bakır kaplı çelik (CCS)
- Güç Kablosu İletkeni: Bakır (Cu)
- Dış Kılıf Malzemesi: PVC (Polivinil Klorür)
- Dış Çap: Yaklaşık 5.8mm
- Koaksiyel Empedans: 75 Ohm
- Koaksiyel Dielektrik: Köpük PE (Polietilen)
- Koaksiyel Dış İletken: Alüminyum folyo + bakır örgü
- Koaksiyel Dış İletken Kaplama Oranı: >%90
- Zayıflama (Attenuation): 5 MHz'de <3.0 dB/100m
- Sinyal Çözünürlük Desteği: HD, Analog, AHD, CVI, TVI
- Maksimum Çalışma Sıcaklığı: -20°C ile +70°C arası
- Güç Kablosu Akım Kapasitesi: 0.22mm² için yaklaşık 2A
- Renk: Beyaz
- Uyumluluk: Tüm standart CCTV sistemleri
- Satış Birimi: 1 metre
Kullanım Alanları
CCTV 2+1 Güvenlik Kamerası Kablosu 1m (1 Coax + 2 x 0.22) (Cu/Al)'nin kullanılabileceği çeşitli alanlar ve uygulamalar.
Güvenlik Sistemleri
- Analog CCTV kamera kurulumları
- HD-TVI kamera sistemleri
- AHD kamera bağlantıları
- HD-CVI kamera kurulumları
- İç mekan güvenlik kameraları
Bina ve İşyeri Uygulamaları
- Ev güvenlik sistemleri
- Ofis izleme kameraları
- Mağaza güvenlik sistemleri
- Fabrika kamera sistemleri
- Depo izleme sistemleri
Özel Uygulamalar
- Kısa mesafe kamera bağlantıları
- Sistem genişletme projeleri
- Mevcut kablo tamiri ve değişimi
- Test ve prototip uygulamaları
- Laboratuvar ve eğitim amaçlı kullanımlar
- DIY güvenlik sistemi kurulumları
Avantajlar ve Özellikler
CCTV 2+1 Güvenlik Kamerası Kablosu 1m (1 Coax + 2 x 0.22) (Cu/Al)'nin sağladığı avantajlar ve çözümler.
- Entegre Çözüm: Görüntü ve güç iletimini tek kabloda birleştirme
- Kolay Kurulum: Tek kablo döşeyerek zaman ve işçilikten tasarruf
- Düzenli Görünüm: Kablo karmaşasını azaltarak daha temiz sistem görünümü
- Elektromanyetik Koruma: Koaksiyel yapı ile sinyal girişimlerine karşı dayanıklılık
- Optimize Maliyet: Cu/Al kombinasyonu ile ekonomik ancak performanslı yapı
- Çoklu Format Desteği: Analog, HD-TVI, AHD ve CVI sistemlerle uyumluluk
- Esneklik: Bükülme ve kıvrımlara dayanıklı PVC dış kılıf
- Standart Uyumluluk: BNC konnektörleri ile kolay sonlandırma
- Çok Yönlülük: İç ve dış mekan uygulamalarında kullanılabilirlik
- Kesim Kolaylığı: İstenilen uzunlukta kesilerek kullanabilme
Kurulum ve Kullanım
CCTV 2+1 Güvenlik Kamerası Kablosu 1m (1 Coax + 2 x 0.22) (Cu/Al)'nin doğru kurulumu ve verimli kullanımı hakkında bilgiler.
İpucu: BNC konnektörleri sıkıştırmalı tip kullanın, lehimlemeyin.
Kablo Sonlandırma Adımları:
- Kablonun dış kılıfını yaklaşık 2-3 cm soyun
- Koaksiyel kabloyu ve güç kablolarını birbirinden ayırın
- Koaksiyel kabloya uygun BNC konnektörü takın (sıkıştırmalı veya vidalı tip)
- Güç kablolarının ucunu yaklaşık 0.5-1 cm soyun
- Güç kablolarına DC konnektörü veya terminal bağlantısı yapın
- Bağlantıları izolasyon bandı veya ısı ile daralan makaron ile koruyun
- Sonlandırılmış kabloyu kamera ve DVR/güç kaynağı arasına bağlayın
Kurulum İpuçları:
- Kabloyu sert kıvrımlardan ve ezilmelerden koruyun
- Elektrik kablolarından ve elektromanyetik kaynaklardan uzak döşeyin
- Dış mekanda kullanılacaksa su geçirmez kablo kanalları veya borular içinde koruyun
- Uzun mesafe gerektiren kurulumlar için ek kablolar kullanın
- Kablo bağlantı noktalarında su ve nem girişini önlemek için izolasyon sağlayın
- Çekme işlemi sırasında kabloyu iletkenlerinden değil, dış kılıfından tutun
- Kablo tespit klipsleri ile düzgün ve sabit bir şekilde yüzeye sabitleyin
Optimum Performans İçin Öneriler:
- Maksimum kablo uzunluğu sınırlarına dikkat edin (analog için 300m, HD için 150m civarı)
- Uzun mesafelerde sinyal güçlendirici (amplifier) kullanmayı değerlendirin
- Güç kaynağı seçiminde kablo mesafesine ve kamera güç tüketimine dikkat edin
- Uzun kablo hatlarında voltaj düşümünü hesaba katın
- Düzenli aralıklarla bağlantı noktalarını kontrol edin ve temizleyin
- Dış mekan kullanımında UV korumalı kablo kanalları tercih edin
Sorun Giderme ve İpuçları
CCTV 2+1 Güvenlik Kamerası Kablosu 1m (1 Coax + 2 x 0.22) (Cu/Al) kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Görüntü Yok: BNC konnektörlerini kontrol edin, gevşek veya yanlış bağlantı olabilir.
- Düşük Görüntü Kalitesi: Kablo uzunluğunu kontrol edin, çok uzun kablolar sinyal kaybına neden olabilir.
- Gürültülü Görüntü: Kablonun elektrik hatlarından ve elektromanyetik kaynaklardan uzaklaştırın.
- Kamera Çalışmıyor: Güç kablolarının bağlantılarını ve polariteyi kontrol edin.
- Kesik Kesik Görüntü: Koaksiyel kablonun ve bağlantılarının hasar görmediğinden emin olun.
Pratik İpuçları
- Kablo döşemeden önce bir test bağlantısı yaparak sistemin çalıştığını doğrulayın
- Kablonun her iki ucunu da etiketleyerek karışıklığı önleyin
- Profesyonel BNC sıkıştırma aletleri kullanarak daha güvenilir bağlantılar elde edin
- Yıldırım riski olan bölgelerde uygun topraklama ve koruma sistemleri kullanın
- Uzun kablo hatlarında her 100 metrede bir etiketleme yaparak sorun gidermeyi kolaylaştırın
- Kablo çekiminde yağlama jeli kullanarak sürtünmeyi ve hasarı azaltın
- Kablo sonlandırma işlemlerini temiz ve kuru bir ortamda yapın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Elektronik ve elektrik projeleriniz için ihtiyaç duyduğunuz tüm kablo çeşitleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik malzemeler ve kablo çeşitleri konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Yüksek kaliteli kablo ve elektronik ürünler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Konnektörler, kablo kanalları ve diğer bağlantı ekipmanları
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
CCTV 2+1 kabloda Cu/Al ne anlama gelir?
Cu (Bakır) ve Al (Alüminyum) iletkenlerin birlikte kullanıldığını ifade eder. Genellikle koaksiyel kısmın dış kalkanı alüminyum, güç kabloları bakır, iç iletken ise CCS (bakır kaplı çelik) şeklindedir.
1 metrelik CCTV kablosu ne için kullanılır?
Kısa mesafe kamera bağlantıları, mevcut kablo uzatmaları, sistem genişletmeleri, test amaçlı kurulumlar ve cihazlar arası kısa bağlantılar için idealdir.
0.22mm² kesitli güç kablosu kaç metre mesafeye kadar kullanılabilir?
Standart bir kamera için (12V/500mA) yaklaşık 20-25 metre mesafeye kadar güvenle kullanılabilir. Daha uzun mesafelerde voltaj düşümü yaşanarak kamera çalışması etkilenebilir.
Bu kablo hangi tip kameralarla uyumludur?
Analog, AHD, TVI, CVI gibi koaksiyel tabanlı tüm kamera sistemleriyle uyumludur. IP kameralar için uygun değildir, onlar için CAT5/6 kablo tercih edilmelidir.
BNC konnektörü nasıl takılır?
Koaksiyel kablonun dış kılıfını 1-1.5cm soyun, örgü kısmını geri katlayın, dielektrik kısmını 5-6mm bırakın, BNC konnektörünü geçirin ve özel sıkıştırma aleti ile sıkın.
Bu kabloya sinyali bozmadan ekler yapılabilir mi?
Özel koaksiyel ek konnektörleri (barrel connector) kullanılarak yapılabilir. Ancak her ek noktası potansiyel sinyal kaybı ve girişim riskidir. Ek sayısını minimum tutmak önerilir.
Güç kablolarının polaritesi nasıl anlaşılır?
Genellikle kabloların birinde işaret (çizgi, renk farkı) bulunur. İşaretli kablo pozitif (+), işaretsiz kablo negatif (-) olarak kullanılır. Multimetre ile test etmek en güvenli yöntemdir.
Bu kablo dış mekanlarda kullanılabilir mi?
Standart PVC kılıflı olduğu için dış mekan kullanımında koruma gerektirir. Su geçirmez kablo kanalları, borular içinde veya dış mekan için özel UV korumalı versiyonu tercih edilmelidir.
