Arduino Uno Sensör Shield V4.0

Arduino UNO Sensor Shield V4.0

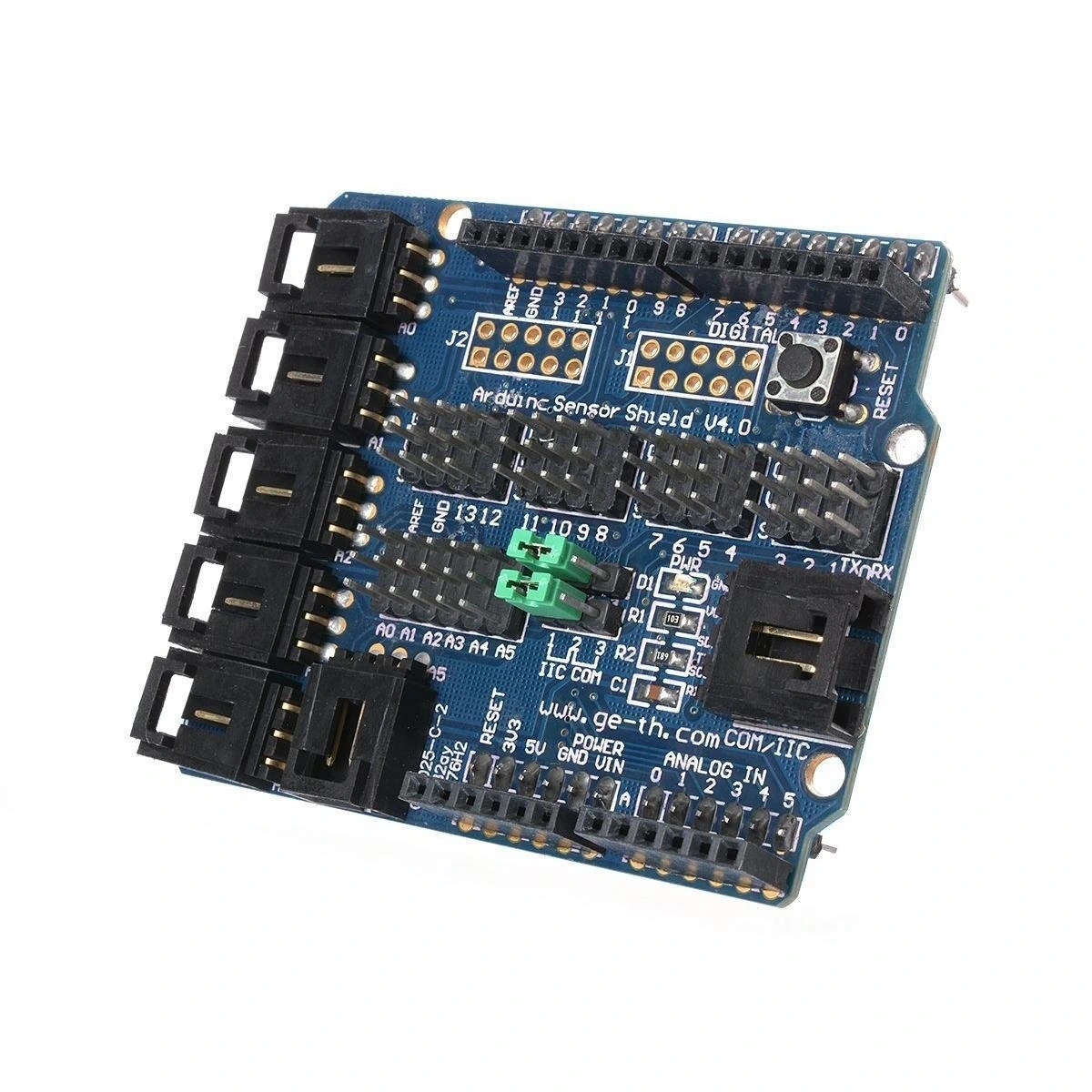

Arduino UNO Sensor Shield V4.0, Arduino kartınıza kolay sensör bağlantısı sağlayan genişletme kartıdır. Arduino UNO pinlerini standart 3-pin arayüzlerine dönüştürerek, sensörlerin hızlı ve güvenli bir şekilde bağlanmasını mümkün kılar.

Tüm dijital ve analog pinleri 3-pin (S, V, G) formatında yeniden düzenleyerek bağlantılarda karışıklığı önler. Arduino projelerinizde birden fazla sensörü aynı anda kullanmanıza olanak tanır ve prototipleme sürecini hızlandırır.

Shield üzerinde bulunan ayrı 5V ve 3.3V güç hatları, farklı voltaj gereksinimlerine sahip sensörler ile çalışmanıza imkan verir. XBee yuvası sayesinde kablosuz iletişim modüllerini kolayca entegre edebilirsiniz.

Servo motor bağlantıları, Bluetooth modülleri, ultrasonik sensörler, sıcaklık sensörleri gibi çeşitli bileşenlerle kullanılabilir. Modüller kategorisindeki birçok ürünle uyumlu olan bu shield, Arduino projelerinizi daha düzenli ve profesyonel hale getirir.

Teknik Özellikler

Arduino UNO Sensor Shield V4.0'ın detaylı teknik özellikleri aşağıda listelenmiştir.

• Uyumluluk: Arduino UNO, Arduino Leonardo ve uyumlu kartlar
• Arayüz Pinleri: 3-pin formatında (Sinyal, Voltaj, GND)
• Dijital Pinler: D0-D13 (14 adet 3-pin arayüz)
• Analog Pinler: A0-A5 (6 adet 3-pin arayüz)
• Güç Çıkışları: 3.3V ve 5V hatları (her pin setinde mevcuttur)
• Servo Bağlantıları: 8 adet servo motor portu
• XBee Soketi: Kablosuz modül entegrasyonu için
• I2C Bağlantısı: SCL/SDA pinleri için özel 3-pin arayüz
• UART Bağlantısı: TX/RX için özel pinler
• Güç Seçimi: Harici güç veya Arduino üzerinden besleme seçeneği
• Reset Butonu: Arduino'yu yeniden başlatmak için
• Soket Yapısı: Stackable header pinleri (diğer shieldlerle üst üste kullanılabilir)
• Boyutlar: Arduino UNO ile aynı fiziksel boyutlar
• Renk: Mavi PCB

Bağlantı ve Kullanım

Arduino UNO Sensor Shield V4.0'ın bağlantı ve kullanım talimatları aşağıda açıklanmıştır.

Temel Bağlantı:

• Arduino UNO kartınızın üzerine Sensor Shield'i hizalayarak takın
• Shield'in tüm pinlerinin Arduino soketlerine tam olarak oturduğundan emin olun
• Sensörleri veya modülleri ilgili pinlere bağlayın:
  • S: Sinyal pini (veri transferi)
  • V: Voltaj pini (5V veya 3.3V)
  • G: Toprak pini (GND)
• Servo motorlar için sol üst köşedeki servo pinlerini kullanın
• XBee modülünü kullanmak için ortadaki XBee soketini kullanın

Güç Kaynağı Seçimi:

• Arduino'nun USB üzerinden beslenmesi: Shield otomatik olarak Arduino'dan gücünü alır
• Harici güç kaynağı kullanımı: Shield üzerindeki adaptör girişini kullanabilirsiniz
• Shield üzerindeki VIN pini 7-12V harici güç bağlantısı için kullanılabilir
• Fazla güç tüketen sensörler/motorlar için harici güç kaynağı kullanılması önerilir

Örnek Sensör Bağlantıları:

• Dijital Sensör (örn. PIR Hareket Sensörü):
  • S → Sensörün sinyal pini
  • V → Sensörün VCC pini (genellikle 5V)
  • G → Sensörün GND pini
• Analog Sensör (örn. LDR Işık Sensörü):
  • S → Sensörün sinyal pini
  • V → Sensörün VCC pini
  • G → Sensörün GND pini
• Servo Motor:
  • Servo konektörünü doğrudan servo bağlantı noktalarına takın (sarı/turuncu kablo sinyal)

Kod Örneği (Çoklu Sensör Kullanımı):

/*
 * Arduino UNO Sensor Shield V4.0 Örnek Kodu
 * Bu örnek, bir ultrasonik sensör ve bir PIR hareket sensörünün birlikte kullanımını gösterir
 */

// Pin tanımlamaları
const int trigPin = 7;  // Ultrasonik sensör trigger pini D7'ye bağlı
const int echoPin = 8;  // Ultrasonik sensör echo pini D8'e bağlı
const int pirPin = 2;   // PIR hareket sensörü D2'ye bağlı
const int ledPin = 13;  // Dahili LED pin 13

// Değişkenler
long duration;
int distance;
bool motionDetected = false;

void setup() {
  // Seri port başlatma
  Serial.begin(9600);

  // Pin modlarını ayarlama
  pinMode(trigPin, OUTPUT);
  pinMode(echoPin, INPUT);
  pinMode(pirPin, INPUT);
  pinMode(ledPin, OUTPUT);

  Serial.println("Arduino Sensor Shield V4.0 Test");
  Serial.println("Ultrasonik Sensör ve PIR Sensörü");
}

void loop() {
  // Ultrasonik sensör ile mesafe ölçümü
  digitalWrite(trigPin, LOW);
  delayMicroseconds(2);
  digitalWrite(trigPin, HIGH);
  delayMicroseconds(10);
  digitalWrite(trigPin, LOW);

  duration = pulseIn(echoPin, HIGH);
  distance = duration * 0.034 / 2;

  // PIR sensöründen hareket algılama
  motionDetected = digitalRead(pirPin);

  // Sonuçları seri monitöre yazdırma
  Serial.print("Mesafe: ");
  Serial.print(distance);
  Serial.print(" cm | Hareket: ");
  Serial.println(motionDetected ? "VAR" : "YOK");

  // Hareket algılanırsa ve mesafe 30 cm'den azsa LED'i yak
  if(motionDetected && distance < 30) {
    digitalWrite(ledPin, HIGH);
  } else {
    digitalWrite(ledPin, LOW);
  }

  delay(500);
}

Uygulama Alanları

Arduino UNO Sensor Shield V4.0'ın kullanılabileceği çeşitli uygulama alanları.

Eğitim ve Prototip Geliştirme

• STEM eğitim projeleri
• Elektronik kursları ve çalıştaylar
• Hızlı prototip geliştirme
• Sensör davranışlarını test etme

Ev Otomasyonu

• Akıllı ev sistemleri
• Sıcaklık ve nem kontrolü
• Hareket algılama sistemleri
• Bahçe sulama otomasyonu

Robotik Projeler

• Çizgi izleyen robotlar
• Engel algılayan araçlar
• Servo kontrollü robotik kollar
• İnsansız hava araçları kontrolü

Veri Toplama ve İzleme

• Çevre koşulları izleme istasyonları
• Bitki yetiştirme sistemleri
• Endüstriyel sensör ağları
• IoT tabanlı veri toplama sistemleri

Proje Örnekleri

Arduino UNO Sensor Shield V4.0 kullanılarak yapılabilecek proje örnekleri.

• Çok Sensörlü Hava İstasyonu
• Akıllı Ev Güvenlik Sistemi
• Otonom Sulama ve Bitki İzleme Sistemi

Sorun Giderme ve İpuçları

Arduino UNO Sensor Shield V4.0 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Sensörler Çalışmıyor: Pin bağlantılarının doğru olduğundan emin olun. S-V-G sıralamasının sensörünüze uygun olarak bağlandığını kontrol edin. Sensörün çalışma voltajının (3.3V/5V) doğru seçildiğinden emin olun. Shield'in Arduino üzerine tam oturduğunu kontrol edin. Sensörün kendisini test etmek için doğrudan Arduino'ya bağlayarak çalışıp çalışmadığını kontrol edin. Arduino'nun hafızasında yeterli alan olduğundan emin olun.
• Güç Sorunları: Çok sayıda sensör veya servo kullanıyorsanız, Arduino'nun USB portu yeterli güç sağlamayabilir. Harici bir güç kaynağı (7-12V) kullanın. Shield üzerindeki güç jumper'ının doğru konumda olduğunu kontrol edin. Güç tüketen cihazları (servo, röle vb.) çıkararak sorunun gücünden kaynaklanıp kaynaklanmadığını test edin. Arduino veya Shield'in güç regülatörlerinin aşırı ısınmadığından emin olun. Servo motorlar için ayrı bir güç kaynağı kullanmayı düşünün.
• İletişim Hataları: I2C veya SPI cihazlarla iletişim sorunları yaşıyorsanız, doğru pinlere bağlandığından emin olun. I2C için A4/A5 veya Shield üzerindeki özel I2C pinlerini kullanın. I2C adreslerinin çakışmadığından emin olun. Uzun kablolar kullanıyorsanız, sinyal kalitesi düşebilir, kablo boyunu kısaltın veya pull-up dirençlerini kontrol edin. Shield üzerindeki TX/RX pinleri kullanılırken, Arduino ile bilgisayar arasındaki seri iletişimin etkilenebileceğini unutmayın.
• XBee Modülü Çalışmıyor: XBee modülünün doğru yönde takıldığından emin olun. XBee ve Arduino arasındaki baudrate değerlerinin aynı olduğunu kontrol edin. XBee modülünün doğru yapılandırıldığından emin olun (AT komutları veya XCTU yazılımı ile). XBee kullanırken D0/D1 pinleri (RX/TX) ile çakışma olabileceğini unutmayın. Gerekirse SoftwareSerial kütüphanesi ile alternatif pinler kullanın.
• Kod Çalışmıyor veya Hata Veriyor: Arduino IDE'de doğru kartın ve portun seçildiğinden emin olun. Kodunuzda sözdizimi hataları olmadığını kontrol edin. Tüm gerekli kütüphanelerin yüklendiğinden emin olun. Shield'in Arduino'ya tam olarak oturduğunu kontrol edin. Sensör bağlantılarını kontrol edin. Shield ve Arduino arasında kısa devre olmadığından emin olun. Arduino'yu sıfırlamayı (reset) deneyin.

Performans İpuçları

• Çok sayıda servo kullanırken, servolar için ayrı bir güç kaynağı kullanın
• Prototipten önce kağıt üzerinde pin kullanımını planlayın
• Analog sensörler için gürültüyü azaltmak amacıyla kısa kablolar kullanın
• XBee modülü ile çalışırken D0/D1 pinlerini başka sensörler için kullanmaktan kaçının
• I2C üzerinden birden fazla cihazla çalışırken adres çakışmalarına dikkat edin
• Analog referans voltajını değiştirirseniz, AREF pinini uygun şekilde ayarlayın
