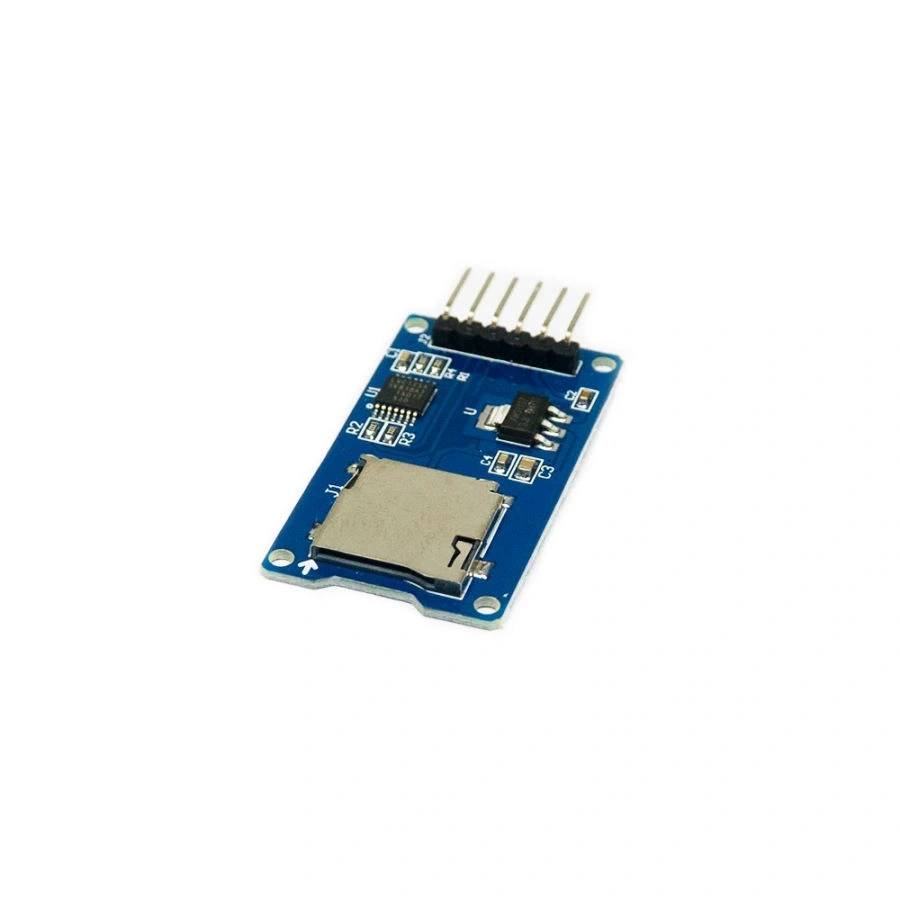

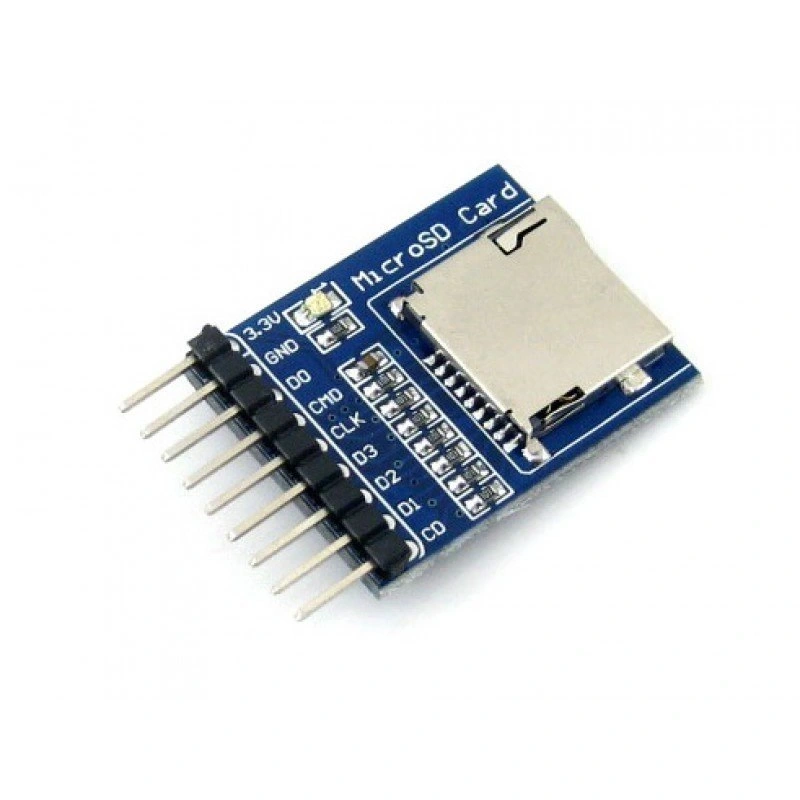

Arduino Micro Sd Kart Okuyucu Modül, mikrodenetleyici projelerinizde depolama ve veri kayıt işlemlerini kolaylaştıran kompakt bir bileşendir. SPI haberleşme protokolü üzerinden çalışan bu modül, microSD kartlar aracılığıyla büyük miktarda veri saklama ve okuma imkanı sunar.

Özellikle veri kaydedici projeler, sensör okumalarının depolanması ve multimedya uygulamaları için ideal olan bu modül, Arduino platformlarıyla tam uyumlu çalışarak projenize hızlı ve güvenilir bir depolama çözümü ekler.

Breadboard uyumlu tasarımı ve düşük güç tüketimi ile dikkat çeken SD kart modülü, diğer modüller ile kolay entegrasyon sağlayarak IoT cihazlarından veri kaydedicilere kadar çeşitli elektronik projelerde kullanılabilir.

Teknik Özellikler

Arduino Micro Sd Kart Okuyucu Modül'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Kart Tipi: Micro SD / TransFlash (TF) Kart
• Haberleşme Protokolü: SPI (Serial Peripheral Interface)
• Çalışma Gerilimi: 3.3V (onboard regülatör ile 5V toleranslı)
• Mantık Seviyesi Dönüştürücü: Var (3.3V / 5V uyumlu)
• Maksimum SPI Hızı: 25 MHz
• Desteklenen Dosya Sistemleri: FAT16, FAT32
• Kart Kapasitesi Desteği: 32GB'a kadar
• Bağlantı Pinleri: GND, VCC, MISO, MOSI, SCK, CS
• Pin Aralığı: Standart 2.54mm
• PCB Boyutları: 24mm x 18mm x 3mm (yaklaşık)
• Güç Tüketimi: <100mA (aktif mod)
• Push-Push Kart Yuvası: Var (Tak-çıkar mekanizmalı)
• Montaj Delikleri: 2 adet, 3mm çapında
• Gösterge LED: Yok
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Kütüphane Desteği: SD.h (Arduino IDE içinde mevcut)

Kullanım Alanları

Arduino Micro Sd Kart Okuyucu Modül'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Veri Kayıt ve Depolama

• Sıcaklık, nem ve basınç verilerini kaydetme
• Datalogger projeleri
• Sensör verileri arşivleme
• Uzun süreli çevre izleme istasyonları
• GPS konum kaydediciler

Multimedya ve Eğlence

• Dijital müzik çalarlar
• MP3 çalma sistemleri
• Dijital fotoğraf çerçeveleri
• Basit oyun konsolları
• Ses kayıt cihazları

IoT ve Endüstriyel Uygulamalar

• İnternet bağlantısı olmadan veri depolama
• Makine durumu izleme sistemleri
• Uzak sensör istasyonları
• Firmware güncelleme mekanizmaları
• Yedekleme sistemleri
• Endüstriyel veri kaydediciler

Avantajlar ve Özellikler

Arduino Micro Sd Kart Okuyucu Modül'ün sağladığı avantajlar ve çözümler.

• Geniş Depolama Kapasitesi: 32GB'a kadar microSD kart desteği
• Kolay Entegrasyon: Standart SPI arayüzü ile hızlı bağlantı
• Çift Voltaj Desteği: 3.3V ve 5V sistemlerle uyumlu seviye dönüştürücü
• Breadboard Uyumlu: Standart 2.54mm pin aralığı ile prototipleme kolaylığı
• Düşük Güç Tüketimi: Pil ile çalışan projelere uygun
• Hazır Kütüphane Desteği: Arduino IDE içinde bulunan SD kütüphanesi
• Tak-Çıkar Kart Yuvası: MicroSD kartların kolay değişimi
• Kompakt Boyut: Minimum PCB alanı gerektiren küçük tasarım
• Montaj Kolaylığı: PCB üzerindeki delikler ile sabit montaj imkanı
• Geniş Isı Aralığı: Zorlu çevre koşullarında güvenilir çalışma

Bağlantı ve Kullanım

Arduino Micro Sd Kart Okuyucu Modül'ün bağlantısı ve kullanımı hakkında bilgiler.

Arduino bağlantı pinleri:

• GND → Arduino GND
• VCC → Arduino 5V veya 3.3V
• MISO (Master In Slave Out) → Arduino pin 12 (UNO için)
• MOSI (Master Out Slave In) → Arduino pin 11 (UNO için)
• SCK (Serial Clock) → Arduino pin 13 (UNO için)
• CS (Chip Select) → Arduino pin 10 (UNO için, değiştirilebilir)

Yazılım kurulumu:

• Arduino IDE'de SD kütüphanesini içe aktarın (Sketch → Include Library → SD)
• SD.begin(CS_PIN) ile başlatın (CS_PIN, Chip Select pini numarası)
• SD.open() fonksiyonu ile dosya açın
• file.print(), file.println() ile veri yazın
• file.read() ile veri okuyun
• İşlem sonunda file.close() ile dosyayı kapatın

Kullanım uyarıları:

• MicroSD kartı takmadan/çıkarmadan önce gücü kesin
• SPI iletişimini etkileyebilecek uzun kablolardan kaçının
• Dosya yazarken güç kesintisi yaşanmamasına dikkat edin
• Yüksek frekanslı okuma/yazma işlemlerinde ısınma olabilir
• Kart kapasitesini ve veri yazma hızını proje gereksinimlerine göre seçin

Sorun Giderme ve İpuçları

Arduino Micro Sd Kart Okuyucu Modül kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kart Tanınmıyor: Format tipini kontrol edin, FAT16 veya FAT32 olmalı.
• Okuma/Yazma Hatası: Bağlantıları kontrol edin, CS pininin doğru tanımlandığından emin olun.
• Düşük Performans: SPI hızını optimize edin, yüksek hızlı kart kullanın.
• Dosya Açılamıyor: Dosya adı formatını 8.3 biçiminde kısaltın (örn: DATA.TXT).
• Rastgele Çökmeler: Bypass kapasitörü ekleyin, güç kaynağı stabilitesini artırın.

Verimli Kullanım İpuçları

• Veri bütünlüğü için dosyaları düzenli olarak kapatın
• Hız gerektiren uygulamalarda Class 10 veya üstü kartlar kullanın
• Hassas verilerde yedekleme mekanizması ekleyin
• Pil ile çalışan projelerde düşük güç modları kullanın
• Büyük dosyalarla çalışırken bellek kullanımını optimize edin
• Zorlu ortamlarda kart yuvasını toz ve nemden koruyun
• SPI iletişimini paylaşan başka cihazlar varsa CS pinlerini doğru yönetin

Paket İçeriği

• Arduino Micro Sd Kart Okuyucu Modül
