Arduino MEGA 2560 R3 Sensör Shield V2 IO Genişletme

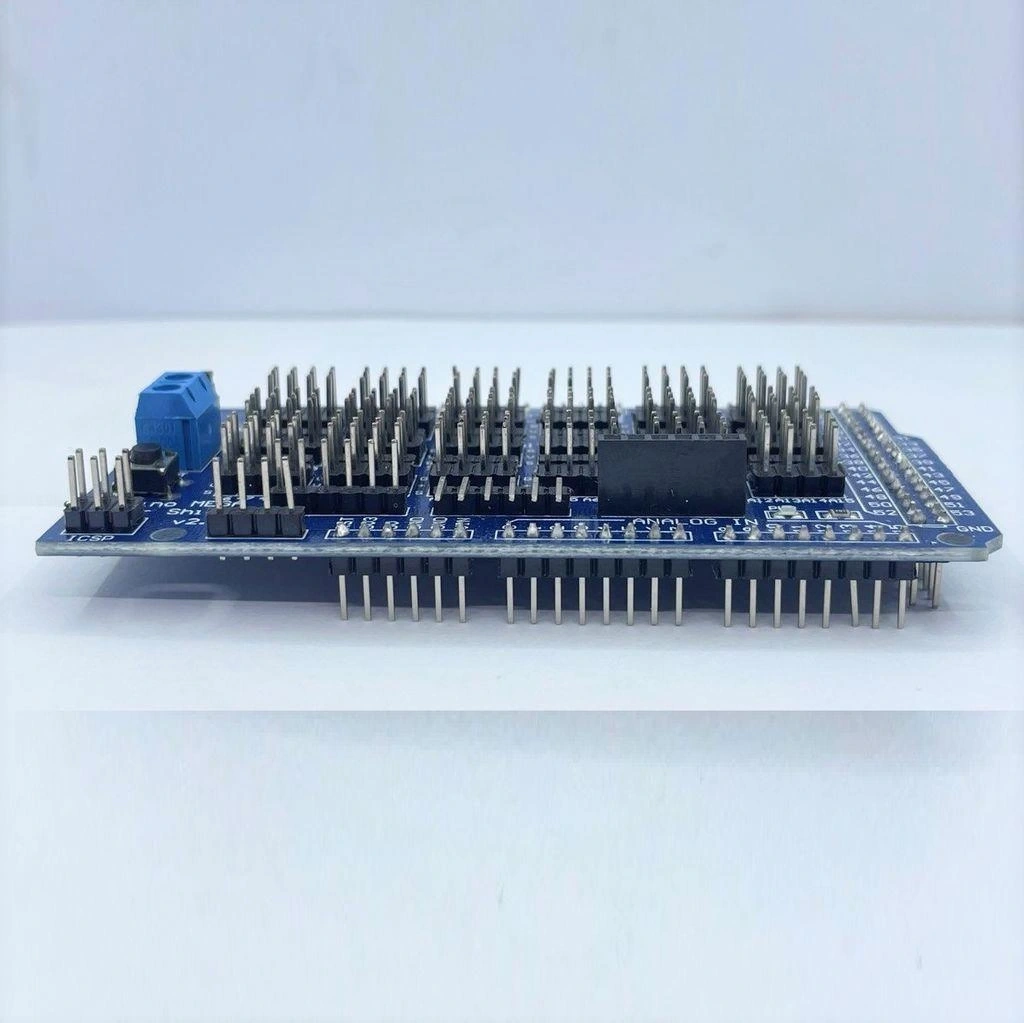

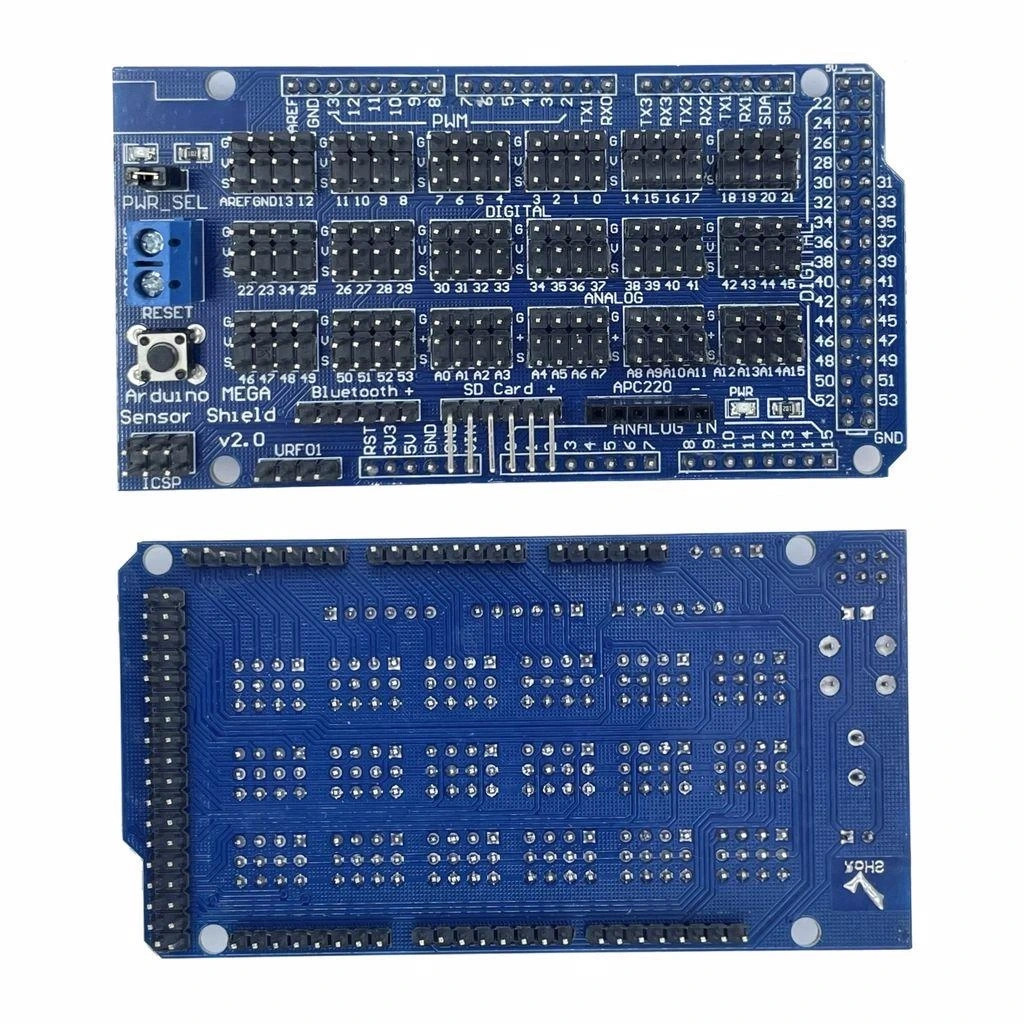

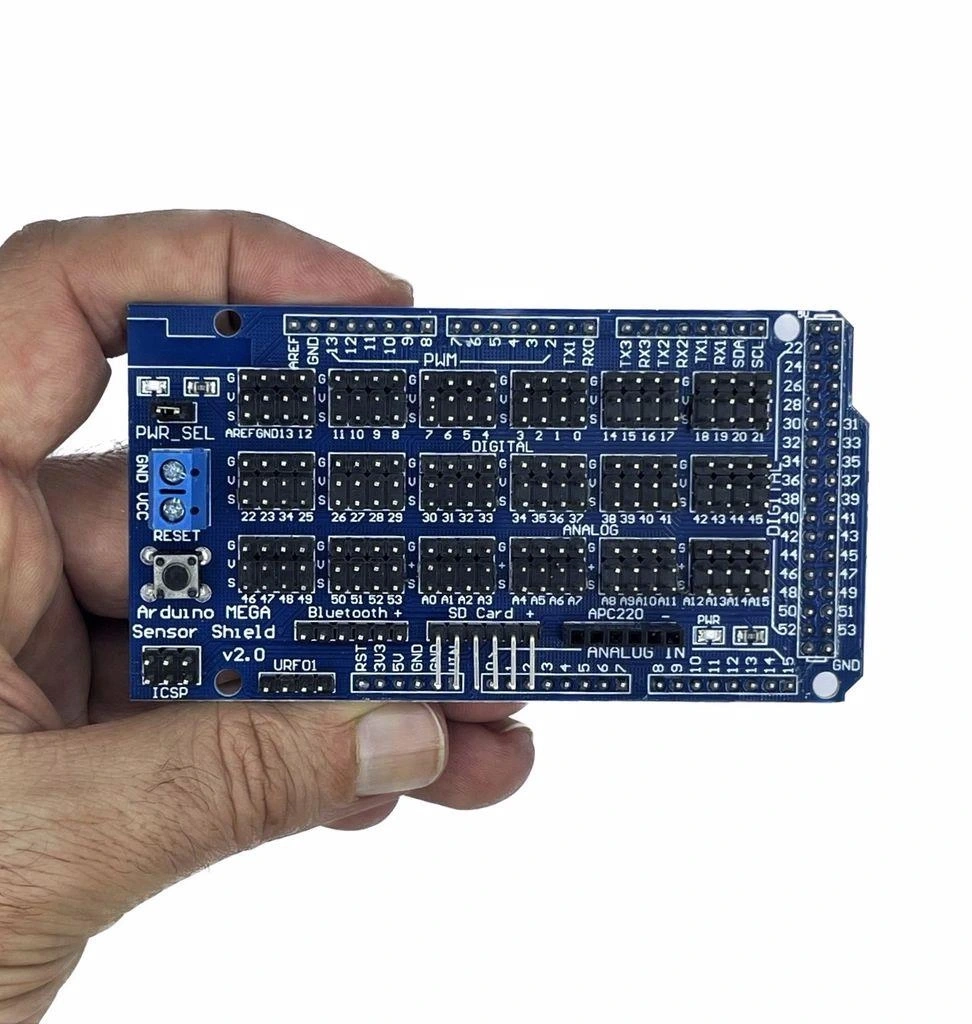

Arduino Mega 2560 R3 Sensor Shield V2 I/O Genişletme

Arduino Mega 2560 R3 Sensor Shield V2 I/O Genişletme kartı, Arduino Mega 2560 mikrodenetleyici kartı için özel olarak tasarlanmış bir genişletme modülüdür. Bu shield, Arduino'nun tüm giriş/çıkış pinlerini standart 3-pin (GND, VCC, Sinyal) konnektörler halinde düzenleyerek, sensörler, servo motorlar ve diğer modüllerin kolayca bağlanmasını sağlar. Lehimleme gerektirmeden, tak-çalıştır mantığıyla projelerinize hızlıca entegre edebileceğiniz bu modül, prototipleme sürecini önemli ölçüde hızlandırır.

Genişletme kartı üzerinde bulunan güç seçim jumperı sayesinde bağlanan modüllere 3.3V veya 5V besleme sağlayabilir, böylece farklı voltaj gereksinimlerine sahip bileşenlerle çalışabilirsiniz. Her pin grubu için ayrıca güç (VCC) ve toprak (GND) bağlantısı bulunduğundan, harici güç kaynağı kullanmanıza gerek kalmaz. Ayrıca dijital ve analog pinler açıkça etiketlenmiş olup, PWM özellikli pinler özel işaretlerle belirtilmiştir.

Arduino Mega 2560 R3 Sensor Shield V2 I/O Genişletme kartı, Arduino projelerinizde bağlantı karmaşasını ortadan kaldırmak ve devre kurulumunu basitleştirmek için idealdir. Programlayıcılar ve Geliştirme Kartları kategorisindeki bu ürün, çok sayıda sensör ve aktüatör gerektiren robotik, akıllı ev veya IoT projeleri için mükemmel bir yardımcıdır. Genişleme tahtası olarak da bilinen bu shield, profesyonellerden öğrencilere kadar tüm kullanıcılara hitap eden kullanışlı bir Arduino aksesuarıdır.

---

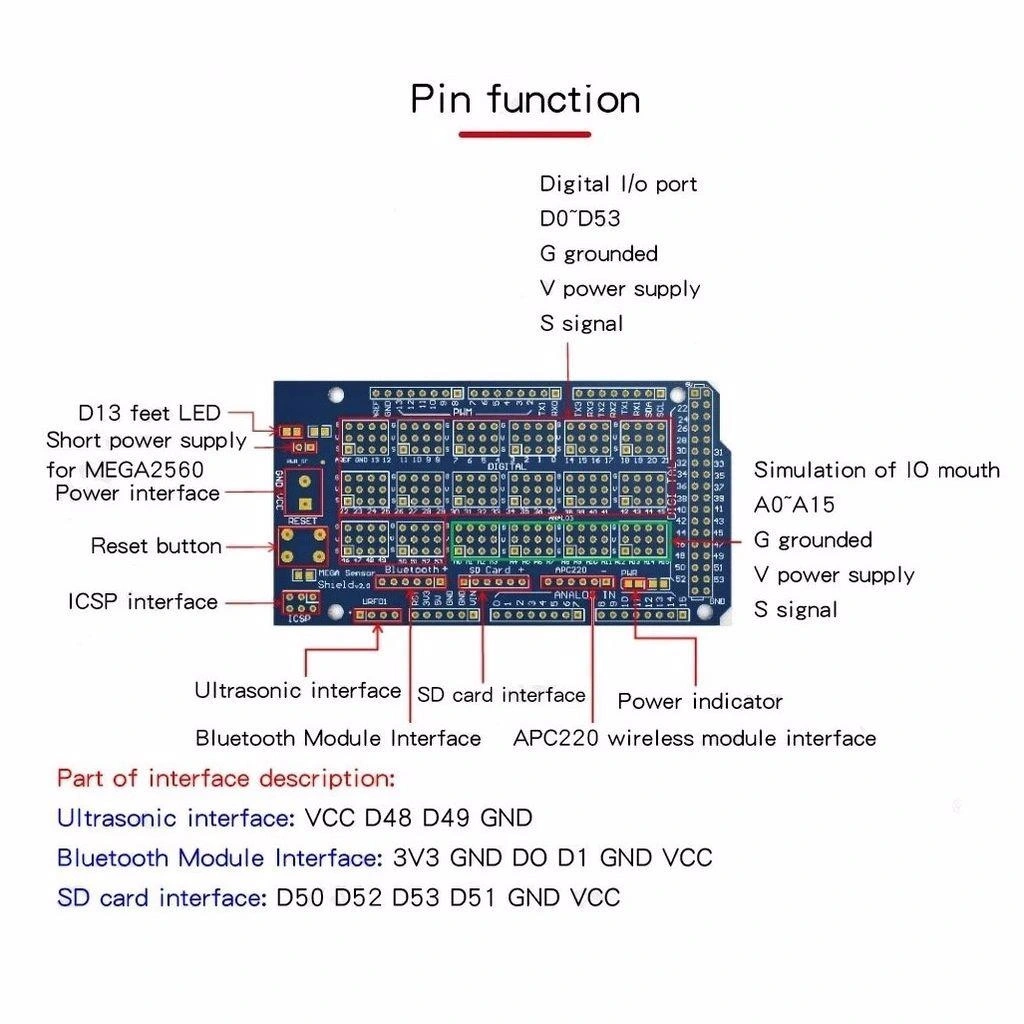

Teknik Özellikler

Arduino Mega 2560 R3 Sensor Shield V2 I/O Genişletme kartının detaylı teknik özellikleri aşağıda listelenmiştir.

• Uyumluluk: Arduino Mega 2560 R3
• Pin Sayısı: 70+ I/O pini (3 pinli konnektörler halinde)
• Dijital Pin Aralığı: D0-D53 (PWM pinleri işaretli)
• Analog Pin Aralığı: A0-A15
• Konnektör Tipi: 3-pin konnektör (GND, VCC, Sinyal)
• Voltaj Seçimi: 3.3V/5V seçilebilir (jumper ile)
• Güç Girişi: Arduino üzerinden veya harici 5V-12V DC
• Seri Port: TX/RX pinleri (0-3) açıkça etiketlenmiş
• I2C Bağlantısı: SCL/SDA pinleri
• SPI Bağlantısı: MISO, MOSI, SCK pinleri
• Servo Konnektörleri: 12 adet PWM pini servo bağlantısına uygun
• LED Göstergeler: Güç ve dijital pinler için
• Boyut: 101.6mm x 53.3mm (Arduino Mega 2560 ile uyumlu)
• Konnektör Aralığı: 2.54mm standart
• Ekstra Özellikler: UART, ICSP konnektörleri
• Ağırlık: Yaklaşık 30g

---

Bağlantı ve Kullanım

Arduino Mega 2560 R3 Sensor Shield V2 I/O Genişletme kartının bağlantı detayları ve kullanım bilgileri.

Temel Bağlantı

Sensor Shield'in Arduino Mega ile bağlantısı:

• Shield Montajı
  • Arduino Mega 2560 R3 kartını düz bir yüzeye yerleştirin
  • Sensor Shield'i, pinlerin tamamı Arduino'daki soketlerle hizalanacak şekilde konumlandırın
  • Düz ve eşit basınç uygulayarak shield'i Arduino'ya tam olarak oturtun
  • Shield'in yerine tam oturduğundan emin olun (boşta pin kalmamalı)
• Güç Seçimi
  • Shield üzerindeki 3.3V/5V jumperını kullanılacak sensörlere uygun konuma getirin
  • 5V sensörler için 5V konumu (varsayılan)
  • 3.3V hassas sensörler için 3.3V konumu
  • Birden fazla voltaj gerekiyorsa harici besleme kullanın
• Harici Güç Bağlantısı
  • Yüksek güç gerektiren projeler için Arduino'nun güç jakını kullanın (7-12V DC)
  • Shield üzerindeki VIN pinini kullanarak harici güç bağlayabilirsiniz
  • Çok sayıda servo veya motor kullanıyorsanız harici güç kaynağı önerilir
  • Güç kaynağının yeterli akım sağladığından emin olun

Sensör Bağlantıları

Farklı sensör ve modüllerin shield'e bağlanması:

• Dijital Sensörler
  • Dijital sensörleri (buton, hareket sensörü, vb.) D0-D53 portlarına bağlayın
  • Her port GND, VCC ve Sinyal pinlerini içerir
  • TX/RX pinlerini (D0, D1) seri iletişim için kullanıyorsanız bu pinlere sensör bağlamayın
  • Kablonun doğru yönde takıldığından emin olun (GND, VCC, Sinyal sırası)
• Analog Sensörler
  • Analog sensörleri (potansiyometre, LDR, vb.) A0-A15 portlarına bağlayın
  • Analog pinlerin 10-bit çözünürlük sunduğunu unutmayın (0-1023 aralığında değer)
  • Hassas analog ölçümler için gürültüyü azaltmak için kısa kablolar kullanın
  • Referans voltaj Arduino'nun besleme voltajına bağlıdır
• Servo Motorlar
  • Servo motorları öncelikle PWM (~) işaretli pinlere bağlayın
  • Arduino Mega'da 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 44, 45, 46 pinleri PWM destekler
  • Çok sayıda servo kullanıyorsanız harici güç kaynağı kullanın
  • Servo renk kodları: Kahverengi/Siyah=GND, Kırmızı=VCC, Sarı/Turuncu/Beyaz=Sinyal
• I2C ve SPI Cihazlar
  • I2C cihazları için SCL ve SDA pinlerini kullanın (A4, A5 veya dedike I2C portları)
  • SPI cihazları için MOSI, MISO, SCK pinlerini kullanın
  • Aynı I2C veya SPI hattına birden fazla cihaz bağlanabilir
  • I2C iletişiminde adres çakışması olmadığından emin olun

Programlama Özellikleri

Sensor Shield ile Arduino programlama tavsiyeleri:

• Pin Tanımlamaları
  • Shield takılıyken de normal Arduino pin numaralarını kullanın
  • Dijital pinler için: pinMode(pin, INPUT/OUTPUT) ile ayarlama yapın
  • Analog pinler için doğrudan analogRead(pin) kullanılabilir
  • PWM pinleri için analogWrite(pin, value) ile değer gönderin (0-255)
• Kütüphane Kullanımı
  • Servo.h kütüphanesi ile servo kontrolü yapın
  • Wire.h kütüphanesi ile I2C iletişimi kurun
  • SPI.h kütüphanesi ile SPI cihazları kontrol edin
  • Çoklu sensörler için uygun kütüphaneleri ekleyin
• Çoklu Cihaz Yönetimi
  • Farklı türdeki sensörleri organize etmek için nesneler oluşturun
  • Servo ve diğer zamanlama kritik cihazlar için interrupt kullanımından kaçının
  • Veri okuma fonksiyonlarını döngüler halinde düzenleyin
  • Gerçek zamanlı işlemler için millis() fonksiyonu ile zamanlama yapın
• Hata Ayıklama
  • Serial.begin() ile seri haberleşmeyi başlatın (genellikle 9600 baud)
  • Serial.print() ile sensör verilerini monitörde görüntüleyin
  • Sensör verilerini LED'ler ile görselleştirin
  • Shield üzerindeki LED göstergeleri ile dijital pin durumlarını takip edin

---

Uygulama Alanları

Arduino Mega 2560 R3 Sensor Shield V2 I/O Genişletme kartının kullanılabileceği çeşitli projeler ve uygulama alanları.

Robotik Projeler

Robotik alanında kullanım örnekleri:

• Çok Motorlu Robotlar
  • Hexapod (altı bacaklı) robotlar
  • Robot kollar ve manipülatörler
  • Çok tekerli gezgin robotlar
  • İnsansı robotlar ve animatronik sistemler
• Sensör Füzyonu Uygulamaları
  • Çoklu mesafe sensörleri ile haritalama
  • IMU, jiroskop ve akselerometre ile dengeli hareket
  • Renk, ışık ve IR sensörleriyle çevre algılama
  • Otonom navigasyon sistemleri
• Drone ve Uçan Cihazlar
  • Uçuş kontrolörleri
  • Telemetri ve sensör veri toplama
  • Stabilizasyon sistemleri
  • Yaratıcı dronlar ve hava robotları
• Yarışma Robotları
  • Sumo robotları
  • Çizgi izleyen robotlar
  • Labirent çözen araçlar
  • STEM yarışma platformları

Akıllı Ev ve IoT Projeleri

Ev otomasyonu ve nesnelerin interneti uygulamaları:

• Ev İzleme Sistemleri
  • Çoklu oda sıcaklık ve nem takibi
  • Hareket ve güvenlik sensörleri
  • Kapı ve pencere durum izleme
  • Su, gaz ve enerji tüketimi ölçümü
• Otomasyon Kontrolleri
  • Akıllı perde ve panjur sistemleri
  • Çok kanallı aydınlatma kontrolü
  • HVAC (ısıtma, havalandırma, klima) sistemleri
  • Sulama ve bitki bakım otomasyonu
• Akıllı Mobilya
  • Etkileşimli masa ve sandalyeler
  • Sesli kontrol sistemleri
  • Ortam ışığına göre adapte olan aydınlatma
  • Kişiselleştirilmiş konfor kontrolü
• Enerji Yönetimi
  • Akıllı priz ve güç dağıtım sistemleri
  • Güneş paneli ve batarya izleme
  • Yük dengeleme ve optimizasyon
  • Enerji tüketim analitiği

Eğitim ve Öğrenim

Eğitim amaçlı kullanım alanları:

• STEM Eğitimi
  • Çoklu sensör deneyleri
  • Veri toplama ve analiz projeleri
  • Fizik ve matematik prensiplerini demonstrasyon
  • Eğitim robotiği uygulamaları
• Programlama Öğretimi
  • Sensör entegrasyonu ve veri okuma örnekleri
  • I/O kontrolü ve akış programlama
  • Algoritma tasarımı ve problem çözme
  • Gerçek dünya etkileşimli projeler
• Laboratuvar Ekipmanları
  • Çoklu parametre ölçüm istasyonları
  • Otomatik deney düzenekleri
  • Veri kaydediciler ve veri görselleştirme
  • Kalibrasyon ve test sistemleri
• İnteraktif Sergiler
  • Bilim müzeleri için interaktif gösteriler
  • Sanat enstalasyonları
  • Tanıtım ve sunum sistemleri
  • Çoklu sensörlü etkileşim noktaları

Endüstriyel ve Bilimsel Uygulamalar

Profesyonel ve endüstriyel kullanım alanları:

• Veri Toplama ve İzleme
  • Çevre koşulları izleme istasyonları
  • Endüstriyel ekipman sensörleri
  • Tarım ve hayvancılık monitörleri
  • Lojistik ve tedarik zinciri izleme
• Test ve Kalite Kontrol
  • Çoklu parametre test sistemleri
  • Otomatik kontrol noktaları
  • Dayanıklılık ve yorulma test cihazları
  • Prototip doğrulama sistemleri
• Tıbbi ve Sağlık Cihazları
  • Hasta izleme sistemleri
  • Çoklu biyosensör uygulamaları
  • Rehabilitasyon cihazları
  • Tıbbi araştırma ekipmanları
• Bilimsel Araştırma
  • Çevre ve iklim veri toplayıcıları
  • Biyoloji ve ekoloji izleme sistemleri
  • Jeolojik sensör ağları
  • Uzaktan veri toplama istasyonları

---

Proje Örnekleri

Arduino Mega 2560 R3 Sensor Shield V2 I/O Genişletme kartı kullanılarak yapılabilecek detaylı proje örnekleri.

Çok Sensörlü Çevre İzleme İstasyonu

Kapsamlı çevre verilerini toplayan ve görselleştiren bir sistem:

• Gerekli Malzemeler
  • Arduino Mega 2560 R3
  • Sensor Shield V2
  • DHT22 sıcaklık ve nem sensörü
  • BMP280 basınç sensörü
  • MQ-135 hava kalitesi sensörü
  • TSL2561 ışık sensörü
  • Soil Moisture sensörü
  • DS3231 RTC (gerçek zaman saati) modülü
  • SD kart modülü
  • 16x2 LCD ekran (I2C)
  • Güneş paneli ve LiPo batarya (opsiyonel)
• Bağlantı Şeması
  • DHT22 → D2
  • BMP280 → I2C (SDA/SCL)
  • MQ-135 → A0
  • TSL2561 → I2C (SDA/SCL)
  • Soil Moisture → A1
  • DS3231 → I2C (SDA/SCL)
  • SD kart modülü → SPI (MOSI, MISO, SCK, CS)
  • LCD → I2C (SDA/SCL)
• Yazılım Özellikleri
  • Tüm sensörlerden düzenli veri toplama
  • Zaman damgası ile SD karta veri kaydetme
  • LCD ekranda anlık değerleri gösterme
  • Eşik değerlerini aşan ölçümlerde uyarı
  • Düşük güç modunda çalışma (güneş enerjili versiyonlar için)
• Uygulama Alanları
  • Ev iklim ve hava kalitesi izleme
  • Hobi seraları
  • Okul bilim projeleri
  • Küçük ölçekli meteoroloji istasyonları

Akıllı Ev Otomasyon Merkezi

Birden fazla oda ve cihazı kontrol eden entegre sistem:

• Gerekli Malzemeler
  • Arduino Mega 2560 R3
  • Sensor Shield V2
  • ESP8266 WiFi modülü
  • 4-8 kanal röle modülü
  • PIR hareket sensörleri (3-5 adet)
  • DHT22 sıcaklık ve nem sensörleri (oda başına)
  • MQ-2 gaz/duman sensörü
  • HC-SR04 ultrasonik sensörler
  • LDR ışık sensörleri
  • 7" TFT dokunmatik ekran (UART)
  • Kapı manyetik sensörleri
• Sistem Özellikleri
  • Oda bazlı sıcaklık ve nem izleme
  • Hareket algılandığında otomatik aydınlatma
  • Akıllı termostat fonksiyonu
  • Uzaktan cihaz kontrolü (WiFi üzerinden)
  • Güvenlik alarmları (hareket, duman, kapı açılması)
  • Dokunmatik ekran üzerinden direkt kontrol
• Yazılım Yapısı
  • Arduino ve ESP8266 arasında UART iletişimi
  • Web arayüzü ve mobil uygulama desteği
  • MQTT protokolü ile IoT entegrasyonu
  • Otomasyon senaryoları ve zaman bazlı tetiklemeler
  • Güvenlik ve alarm durumları yönetimi
• Genişletme İmkanları
  • Sesli komut entegrasyonu
  • Enerji tüketimi izleme ve optimizasyon
  • IP kamera entegrasyonu
  • Akıllı ev protokolleriyle (Zigbee, Z-Wave) köprü oluşturma

Altı Eksenli Robot Kol

Çok serbestlik dereceli programlanabilir robot kol projesi:

• Gerekli Malzemeler
  • Arduino Mega 2560 R3
  • Sensor Shield V2
  • 6 adet güçlü servo motor (MG996R veya eşdeğeri)
  • Robot kol mekanik parçaları
  • Joystick modülü (2 eksen + buton)
  • 16x2 LCD ekran
  • Butonlar ve potansiyometreler
  • Güç kaynağı (5V, en az 5A)
  • 3D baskı veya hazır robot kol platformu
• Kontrol Mekanizması
  • Her eklem için ayrı servo kontrolü
  • İleri ve ters kinematik hesaplamalar
  • Joystick ile manuel kontrol modu
  • Programlanabilir hareket dizileri
  • Öğrenme modunda hareket kaydı ve tekrarı
• Programlama Özellikleri
  • Servo pozisyonlarını EEPROM'a kaydetme
  • Hareket yumuşatma algoritmaları
  • Seri port üzerinden PC kontrolü
  • Açı ve koordinat tabanlı konumlandırma
  • Çarpışma önleme ve güvenlik sınırları
• Geliştirme İmkanları
  • Bilgisayar görüşü ile nesne takibi
  • Ağırlık sensörleri ile hassas grip kontrolü
  • 3B yazıcı veya CNC fonksiyonları
  • G-code desteği ile karmaşık görevler

Çok Parametreli Spor Performans İzleyici

Atletik aktivite sırasında çeşitli fizyolojik verileri toplayan sistem:

• Gerekli Malzemeler
  • Arduino Mega 2560 R3
  • Sensor Shield V2
  • MAX30102 nabız ve oksijen sensörü
  • MPU6050 ivme ve jiroskop sensörü
  • GPS modülü (NEO-6M)
  • SD kart modülü
  • TFT renkli ekran
  • Bluetooth HC-05 modülü
  • LiPo batarya ve şarj devresi
  • Sıcaklık ve nem sensörü
• Ölçüm Parametreleri
  • Nabız ve oksijen satürasyonu
  • Hareket hızı ve ivmelenme
  • Konum ve rota takibi
  • Adım sayısı ve kadans
  • Kalori harcaması tahmini
  • Ortam sıcaklığı ve nemi
• Veri Yönetimi
  • Tüm verileri SD karta kaydetme
  • Bluetooth üzerinden cep telefonuna aktarma
  • Gerçek zamanlı performans grafikleri
  • Antrenman bölgeleri ve hedef takibi
  • Performans analizi ve ilerleme raporları
• Uygulama Alanları
  • Koşu, bisiklet ve yüzme antrenmanları
  • Sporcular için performans analizi
  • Rehabilitasyon süreçleri izleme
  • Bilimsel egzersiz araştırmaları

---

Sorun Giderme ve İpuçları

Arduino Mega 2560 R3 Sensor Shield V2 I/O Genişletme kartı kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

Sensor Shield kullanırken karşılaşılan problemler:

• Sensörler Algılanmıyor
  • Sorun: Bağlı sensörlerden veri okunamıyor
  • Çözüm: Sensör kablolarının doğru pinlere ve doğru yönde bağlandığını kontrol edin
  • Çözüm: Güç seçim jumperının sensörün voltaj gereksimine uygun olduğundan emin olun
  • Çözüm: Arduino'nun doğru şekilde programlandığını ve pin tanımlamalarının doğru olduğunu doğrulayın
• Elektriksel Gürültü
  • Sorun: Sensör verileri kararsız veya gürültülü
  • Çözüm: Servo ve motorları dijital sensörlerden uzak pinlere bağlayın
  • Çözüm: Hassas analog sensörler için pullup/pulldown dirençleri kullanın
  • Çözüm: Güç kaynağı ve toprak bağlantılarını iyileştirin, filtreleme kapasitörleri ekleyin
• Güç Sorunları
  • Sorun: Shield veya sensörler düzgün çalışmıyor, restart oluyor
  • Çözüm: Yeterli güç sağlayan adaptör kullanın (özellikle çok sayıda sensör/motor varsa)
  • Çözüm: Servo ve motorlar için ayrı güç kaynağı kullanın
  • Çözüm: Arduino USB ve harici güç kaynağını aynı anda kullanmaktan kaçının
• Pin Çakışmaları
  • Sorun: Bazı sensörler diğerlerini etkiliyor
  • Çözüm: Aynı pini kullanan kütüphaneleri tespit edin ve düzenleyin
  • Çözüm: I2C ve SPI cihazları için farklı CS/adres değerleri kullanın
  • Çözüm: Hardware Serial yerine Software Serial kullanarak çakışmaları önleyin

Verim ve Performans İpuçları

Daha iyi sonuçlar için öneriler:

• Kablo Yönetimi
  • Kablolarınızı renklerine göre gruplandırın (güç, sinyal, toprak)
  • Kablo bağı veya spiraş kablo organizatörü kullanın
  • Analog sensörler için kısa ve kalın kablolar tercih edin
  • Elektromanyetik gürültüye karşı hassas sinyaller için blendajlı kablo kullanın
• Güç Optimizasyonu
  • Sensör ve aktüatörleri ihtiyaç duyulduğunda aktif hale getirin
  • Dijital pinleri OUTPUT olarak ayarlayıp LOW yaparak güç tasarrufu sağlayın
  • Yüksek güç gerektiren bileşenler için paralel güç devreleri tasarlayın
  • Batarya ile çalışan sistemlerde uyku modlarını ve düşük güç tekniklerini kullanın
• Kod Verimliliği
  • delay() yerine millis() fonksiyonu kullanarak çoklu görev sağlayın
  • Sürekli okuma yerine örnekleme periyotları belirleyin
  • Filtreleme algoritmaları ile sensör verilerindeki gürültüyü azaltın
  • EEPROM kullanarak kritik ayarları ve kalibrasyon verilerini saklayın
• Isı Yönetimi
  • Yüksek güç tüketen bileşenler için soğutma sağlayın
  • Shield ve Arduino'yu yeterli hava akışı olan konumda tutun
  • Yüksek ısı üreten bileşenleri hassas sensörlerden uzak tutun
  • Termal kamera veya termometre ile potansiyel sorunları tespit edin

Genişletme ve İleri Seviye Kullanım

Sensor Shield'in kapasitesini artırma yöntemleri:

• Çoklu Mikrokontrolör Entegrasyonu
  • I2C/SPI/UART üzerinden Arduino Nano/UNO gibi ek kartlarla iletişim kurun
  • ESP8266/ESP32 modülleri ile WiFi ve Bluetooth yetenekleri ekleyin
  • Master-slave mimarisi ile görev dağıtımı yapın
  • Raspberry Pi gibi güçlü bilgisayarlarla seri veya ethernet üzerinden bağlantı
• Analog Genişletme
  • Multiplexer kullanarak daha fazla analog sensör bağlayın (CD4051, 74HC4067)
  • ADS1115 gibi harici ADC modülleri ile daha hassas okumalar yapın
  • I2C potansiyometreler ile dijital ayar mekanizmaları oluşturun
  • Operasyonel amplifikatörler ile sinyal koşullandırma devreleri ekleyin
• Dijital Genişletme
  • 74HC595 shift register ile çıkış pinlerini artırın
  • PCF8574 I2C I/O expander ile ek giriş/çıkış ekleyin
  • PCA9685 PWM kontrol modülü ile 16 ekstra servo/LED kontrolü
  • CAN, LIN, Modbus gibi endüstriyel protokolleri entegre edin
• Özel Shield İstifleme
  • Sensor Shield üzerine diğer Arduino shield'lerini monte etmek için dişi header kullanın
  • Pass-through pinler ile birden fazla shield'in bağlantısını sağlayın
  • Dönüştürücü shield'ler ile Mega dışındaki formatları adapte edin
  • PCB tasarımı ile özel genişletme modülleri oluşturun

Güvenlik ve Koruma

Hassas projelerde dikkat edilmesi gereken güvenlik önlemleri:

• Elektriksel Koruma
  • Yüksek akım çeken bileşenler için sigortalar kullanın
  • Hassas pinler için koruma dirençleri ekleyin
  • Statik elektrik hasarına karşı ESD önlemleri alın
  • Gerilim regülatörleri ile stabil güç sağlayın
• Fiziksel Koruma
  • Projelerinizi uygun muhafazalara yerleştirin
  • Nem ve toza karşı koruma sağlayın
  • Kabloların gerilme ve çekilmelere karşı sabitlenmesini sağlayın
  • Titreşim ve darbelere karşı sönümleme sistemleri kullanın
• Yazılım Güvenliği
  • Watchdog timer kullanarak sistemin kilitlenmesini önleyin
  • Hata yakalama ve kurtarma rutinleri ekleyin
  • Kritik verileri düzenli olarak yedekleyin
  • Güvenli başlatma ve kapatma prosedürleri uygulayın
• Dökümantasyon
  • Bağlantı şemanızın detaylı belgesini hazırlayın
  • Pin haritası ve konfigürasyon tablosu oluşturun
  • Kurulum ve sorun giderme adımlarını belirleyin
  • Kütüphane bağımlılıklarını ve versiyonlarını kaydedin

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
