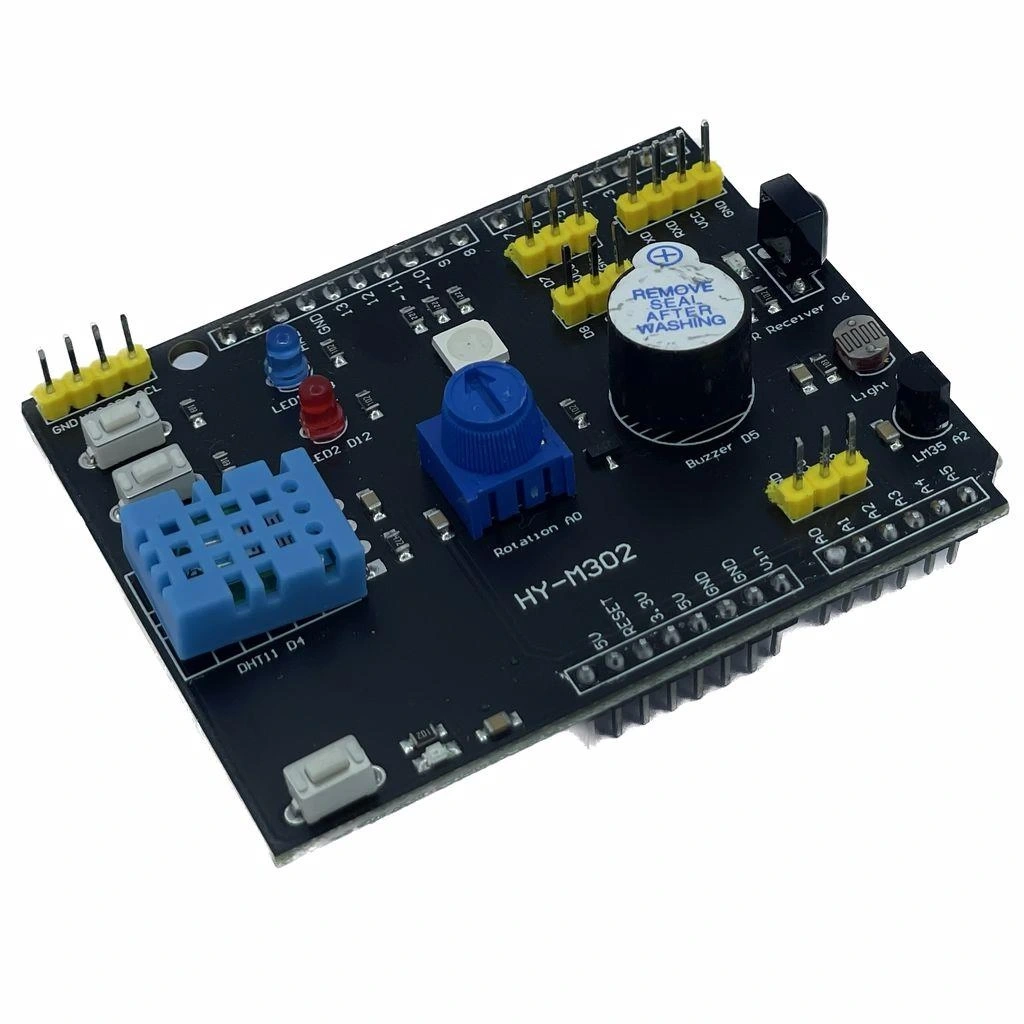

Arduino Çok Amaçlı Sensor Shield 9 In 1 DHT11 LM35

Arduino Çok Amaçlı Sensör Shield 9 in 1 (DHT11, LM35)

Arduino Çok Amaçlı Sensör Shield 9 in 1, en yaygın kullanılan dokuz farklı sensörü tek bir kart üzerinde toplayan, prototip geliştirme sürecinizi hızlandıran ve Arduino kartlarınızla sorunsuz çalışacak şekilde tasarlanmış kapsamlı bir genişletme modulüdür.

DHT11 sıcaklık/nem sensörü, LM35 hassas sıcaklık sensörü, ses algılama, ışık algılama, joystick, buton, potansiyometre ve daha birçok bileşeni içeren bu shield, elektronik projeleriniz için ihtiyaç duyabileceğiniz temel sensörleri ekstra bağlantı ve kablolama gerektirmeden kullanmanızı sağlar.

Standart Arduino header pinlerine uyumlu yapısıyla Arduino Uno, Mega, Leonardo gibi kartlara doğrudan monte edilebilen bu sensör shield, üzerindeki her sensör için ayrı analog veya dijital pinlere sahiptir. Böylece tek bir shield ile sıcaklık ölçümü, nem takibi, ses algılama, ışık seviyesi tespiti, hareket kontrolü gibi birçok farklı işlevi aynı anda gerçekleştirebilirsiniz.

Arduino Çok Amaçlı Sensör Shield, Arduino öğrenmeye yeni başlayanlardan deneyimli elektronik meraklılarına kadar herkesin projeleri için mükemmel bir başlangıç noktası sunar. Eğitim amaçlı kullanım, hızlı prototipleme veya çeşitli sensörleri test etmek için ideal olan bu all-in-one çözüm, Arduino deneyiminizi bir üst seviyeye taşıyacak.

---

Teknik Özellikler

Bu bölümde Arduino Çok Amaçlı Sensör Shield 9 in 1'in detaylı teknik özellikleri listelenmektedir.

• Uyumluluk: Arduino UNO, Mega, Leonardo ve uyumlu kartlar
• Sensör Sayısı: 9 adet entegre sensör/modül

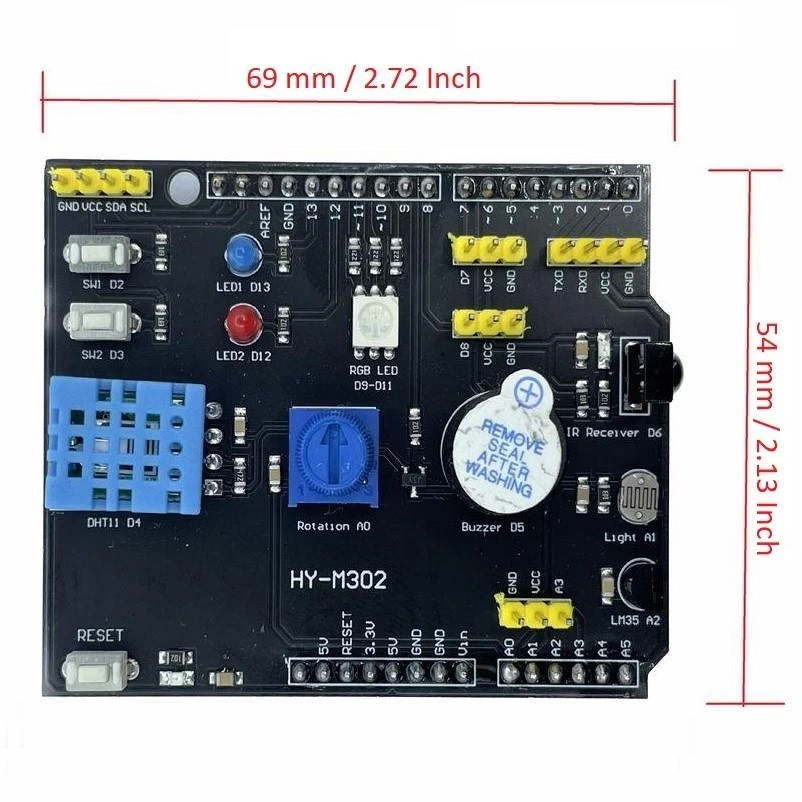

• PCB Boyutu: 69mm x 53,3mm (Arduino UNO boyutları ile uyumlu)
• Çalışma Voltajı: 5V DC (Arduino üzerinden besleme)
• Dahili Sensörler/Modüller:
  • DHT11 Sensörü: Sıcaklık (0-50°C, ±2°C) ve nem (%20-90RH, ±5%RH) ölçümü
  • LM35 Sensörü: Hassas sıcaklık ölçümü (-55°C ile 150°C)
  • Işık Sensörü (LDR): Ortam ışık seviyesi algılama
  • Ses Sensörü: Ses seviyesi algılama mikrofonu
  • IR Alıcı: Uzaktan kumanda sinyalleri için infrared alıcı
  • Potansiyometre: Analog değer ayarı için döner potansiyometre
  • Joystick Modülü: X-Y eksenlerinde hareket kontrolü
  • Buton (Push Button): Dijital giriş için basma düğmesi
  • RGB LED: Programlanabilir üç renkli LED
• Bağlantı Arayüzü: Standart Arduino header pinleri (2.54mm pitch)
• Sensör Çıkışları: Analog ve dijital pin çıkışları
• Ek Genişletme: I2C ve SPI bağlantıları için erişilebilir pinler
• Güç Göstergesi: Kırmızı LED gösterge
• Montaj Delikleri: Arduino ile uyumlu 4 montaj deliği
• Çalışma Sıcaklığı: -10°C ile +85°C
• Dokümantasyon: Pin haritası PCB üzerinde basılı
• Kütüphane Desteği: DHT ve diğer sensörler için Arduino kütüphaneleri mevcut

---

Kullanım Avantajları

Arduino Çok Amaçlı Sensör Shield 9 in 1'in sağladığı temel avantajlar aşağıda listelenmiştir.

• Çoklu Sensör Entegrasyonu: 9 farklı sensör/modülü tek bir kartta birleştirerek kablolama karmaşasını ortadan kaldırır.
• Kolay Kurulum: Arduino kartlarına doğrudan takılarak ekstra bağlantı gerektirmeden çalışır.
• Hızlı Prototipleme: Farklı sensörleri test etmek için ayrı modüller satın alma ve bağlama ihtiyacını ortadan kaldırır.
• Eğitim Odaklı Tasarım: Arduino öğrenmeye yeni başlayanlar için ideal, temel sensörlerin tümünü içerir.
• Çeşitli Veri Toplama: Sıcaklık, nem, ışık, ses gibi çevre verilerinin hepsini tek bir shield ile toplayabilme.
• Belgelenmiş Tasarım: PCB üzerinde basılı pin açıklamaları sayesinde kolay kullanım.
• Maliyet Etkinliği: Ayrı ayrı sensör satın almaktan daha ekonomik bir çözüm sunar.
• Kompakt Boyut: Arduino boyutlarında tasarım, ekstra alan kaplamaz.
• Genişletilebilirlik: Kullanılmayan Arduino pinlerine erişim sağlayarak ek modül bağlantısına olanak tanır.
• Hazır Örnek Kodlar: Her sensör için kullanıma hazır örnek Arduino kodları mevcuttur.

---

İdeal Kullanım Alanları

Bu Arduino Çok Amaçlı Sensör Shield 9 in 1'in tipik kullanım alanları aşağıda listelenmiştir.

• Eğitim Projeleri: STEM eğitimi, Arduino kursları ve elektronik atölyeleri
• Çevre İzleme Sistemleri: Sıcaklık, nem ve ışık seviyesi takibi
• İnteraktif Sanat Enstalasyonları: Ses ve ışık ile tepki veren projeler
• Hobi Elektroniği: Prototip geliştirme ve hızlı denemeler
• IoT Projeleri: Veri toplama ve izleme uygulamaları
• Mini Hava İstasyonları: Temel meteorolojik veri toplama
• Robot Kontrol Sistemleri: Joystick ile hareket kontrolü
• Akıllı Ev Prototipleri: Ortam koşullarını ölçen otomasyon sistemleri
• Oyun Kontrol Arayüzleri: Joystick ve butonlar ile etkileşimli oyunlar
• Laboratuvar Deneyleri: Çeşitli fiziksel verilerin toplanması ve analizi

---

Kurulum ve Başlangıç Rehberi

Arduino Çok Amaçlı Sensör Shield 9 in 1'in kurulumu ve kullanıma başlama adımları.

---

Sensör Modülleri ve İşlevleri

Arduino Çok Amaçlı Sensör Shield 9 in 1 üzerindeki her bir sensör modülünün ayrıntılı özellikleri ve işlevleri.

Bu sensörler zengin içeriğiyle Arduino projeleriniz için çeşitli veri toplama imkanları sunar.

DHT11 Sıcaklık ve Nem Sensörü:

Ortam sıcaklığı ve nem seviyesini ölçen dijital sensör:

• Ölçüm Aralığı: Sıcaklık: 0-50°C, Nem: %20-90 RH
• Hassasiyet: Sıcaklık: ±2°C, Nem: ±5% RH
• Dijital Çıkış: Kalibrasyon gerektirmeyen hazır dijital sinyal
• Örnekleme Hızı: Minimum 1 saniye aralıkla ölçüm
• Kullanım Alanları: İç mekan hava koşulları izleme, basit meteoroloji projeleri

DHT11, nem ve sıcaklığı birlikte ölçebilen entegre bir çözüm sunar.

LM35 Hassas Sıcaklık Sensörü:

Yüksek doğrulukta sıcaklık ölçümü yapan analog sensör:

• Ölçüm Aralığı: -55°C ile 150°C
• Hassasiyet: ±0.5°C (tipik)
• Doğrusallık: Derece başına 10mV lineer çıkış
• Kalibrasyon: Fabrika kalibrasyonlu, ek ayar gerektirmez
• Kullanım Alanları: Hassas sıcaklık kontrolü, laboratuvar ölçümleri

LM35, DHT11'den daha hassas ve geniş aralıklı sıcaklık ölçümleri yapar.

Işık Sensörü (LDR):

Ortam ışık seviyesini algılayan foto direnç:

• Çalışma Prensibi: Işık şiddetine bağlı olarak direnç değişimi
• Çıkış Tipi: Analog sinyal (karanlıkta yüksek, aydınlıkta düşük direnç)
• Spektral Hassasiyet: Görünür ışık spektrumu
• Tepki Süresi: Milisaniyeler içinde ışık değişimlerini algılama
• Kullanım Alanları: Otomatik aydınlatma kontrolü, gündüz/gece tespiti

LDR, basit ama etkili bir şekilde ortamdaki ışık seviyesini tespit eder.

Ses Algılama Sensörü:

Ortamdaki ses seviyesini algılayan mikrofon modülü:

• Mikrofon Tipi: Elektret kondansatör mikrofon
• Çıkış Tipi: Analog sinyal
• Hassasiyet: İnsan işitme aralığında ses algılama
• Amplifikasyon: Dahili sinyal yükseltme devresi
• Kullanım Alanları: Ses aktivasyonlu cihazlar, alkış algılama, gürültü ölçümü

Ses sensörü, ses varlığını ve şiddetini tespit etmek için idealdir.

Joystick Modülü:

İki eksenli (X-Y) hareket kontrolü sağlayan analog joystick:

• Eksen Sayısı: İki eksen (X ve Y) + basma butonu (Z)
• Çıkış Tipi: Her eksen için analog değer, buton için dijital
• Hareket Aralığı: Her yönde 0-1023 arası analog değer
• Merkezleme: Yay destekli otomatik merkeze dönüş
• Kullanım Alanları: Robot kontrolü, oyun arayüzleri, menu navigasyonu

Joystick, interaktif projelerde kullanımı kolay bir kontrol arayüzü sunar.

---

Programlama ve Kod Örnekleri

Arduino Çok Amaçlı Sensör Shield 9 in 1 için temel programlama bilgileri ve örnek kodlar.

Bu programlayıcılar ve geliştirme kartları ile uyumlu shield için çeşitli kod örnekleri projelerinizi hızlandıracaktır.

DHT11 Sıcaklık ve Nem Sensörü Örnek Kodu:

#include <DHT.h>

#define DHTPIN 2     // DHT11 sensörünün bağlı olduğu dijital pin
#define DHTTYPE DHT11   // DHT 11 sensörünü tanımlama

DHT dht(DHTPIN, DHTTYPE);

void setup() {
  Serial.begin(9600);
  Serial.println("DHT11 test başladı!");
  dht.begin();
}

void loop() {
  // İki okuma arasında en az 2 saniye bekleme
  delay(2000);

  // Nem değerini oku
  float h = dht.readHumidity();
  // Sıcaklık değerini Santigrat olarak oku
  float t = dht.readTemperature();

  // Okunan değerleri kontrol et
  if (isnan(h) || isnan(t)) {
    Serial.println("DHT sensöründen okuma başarısız!");
    return;
  }

  Serial.print("Nem: ");
  Serial.print(h);
  Serial.print(" %	");
  Serial.print("Sıcaklık: ");
  Serial.print(t);
  Serial.println(" °C");
}

Bu kod, DHT11 sensöründen sıcaklık ve nem değerlerini okuyup seri monitörde görüntüler.

LM35 Sıcaklık Sensörü Örnek Kodu:

void setup() {
  Serial.begin(9600);
}

void loop() {
  // LM35 sensörünün bağlı olduğu analog pin
  int sensorPin = A0;

  // Analog değeri oku
  int sensorValue = analogRead(sensorPin);

  // Voltaj değerine çevir: 5V için 1024 değer, her değer yaklaşık 4.9mV
  float voltage = sensorValue * (5.0 / 1023.0);

  // Voltajı sıcaklığa çevir: LM35 her derece için 10mV çıkış verir
  float temperatureC = voltage * 100;

  Serial.print("Sıcaklık: ");
  Serial.print(temperatureC);
  Serial.println(" °C");

  delay(1000);
}

Bu kod, LM35 sensöründen sıcaklık değerini okuyup seri monitörde görüntüler.

Işık ve Ses Sensörlerini Birlikte Kullanma:

void setup() {
  Serial.begin(9600);
}

void loop() {
  // Işık sensörünün bağlı olduğu analog pin
  int lightSensorPin = A1;
  // Ses sensörünün bağlı olduğu analog pin
  int soundSensorPin = A2;

  // Sensör değerlerini oku
  int lightValue = analogRead(lightSensorPin);
  int soundValue = analogRead(soundSensorPin);

  // Sensör değerlerini yüzdelik olarak hesapla
  int lightPercent = map(lightValue, 0, 1023, 0, 100);
  int soundPercent = map(soundValue, 0, 1023, 0, 100);

  // Değerleri seri monitörde görüntüle
  Serial.print("Işık Seviyesi: %");
  Serial.print(lightPercent);
  Serial.print("	Ses Seviyesi: %");
  Serial.println(soundPercent);

  delay(500);
}

Bu kod, ışık ve ses sensörlerinden gelen değerleri okuyup yüzdelik olarak seri monitörde görüntüler.

Joystick Kontrol Örneği:

// Joystick pinleri
int joystickXPin = A3;
int joystickYPin = A4;
int joystickButtonPin = 3;

void setup() {
  Serial.begin(9600);
  pinMode(joystickButtonPin, INPUT_PULLUP);
}

void loop() {
  // Joystick değerlerini oku
  int xValue = analogRead(joystickXPin);
  int yValue = analogRead(joystickYPin);
  int buttonState = digitalRead(joystickButtonPin);

  // Değerleri seri monitörde görüntüle
  Serial.print("X-ekseni: ");
  Serial.print(xValue);
  Serial.print("	Y-ekseni: ");
  Serial.print(yValue);
  Serial.print("	Buton: ");
  Serial.println(buttonState == LOW ? "Basıldı" : "Basılmadı");

  delay(200);
}

Bu kod, joystick'in X ve Y değerlerini okur ve buton durumunu kontrol eder.

---

Örnek Proje Fikirleri

Arduino Çok Amaçlı Sensör Shield 9 in 1 kullanarak gerçekleştirebileceğiniz proje fikirleri.

Bu çok yönlü shield ile yapabileceğiniz ilginç ve eğitici projeler için öneriler:

Mini Hava İstasyonu:

Temel meteorolojik verileri toplayan basit bir hava izleme istasyonu:

• Kullanılan Sensörler: DHT11 (sıcaklık/nem), LDR (gün ışığı şiddeti)
• İşlevler: Sıcaklık, nem ve ışık seviyesini ölçme ve kaydetme
• Görselleştirme: LCD ekran veya seri monitör ile veri gösterimi
• Ekstra Özellikler: Zaman damgalı veri kaydı, trend analizi
• Uygulama Alanları: Ev içi hava kalitesi takibi, basit meteoroloji projeleri

Bu proje, temel çevre verilerinin toplanması ve analiz edilmesi üzerine odaklanır.

Ses Kontrollü RGB Lamba:

Ses seviyesine göre renk ve parlaklık değiştiren interaktif ışık sistemi:

• Kullanılan Sensörler: Ses sensörü, RGB LED
• İşlevler: Ortam sesine göre ışık rengini ve parlaklığını değiştirme
• Etkileşim: Alkış veya müzik ritmine tepki verme
• Ekstra Özellikler: Potansiyometre ile hassasiyet ayarı, farklı renk modları
• Uygulama Alanları: Dekoratif aydınlatma, parti ortamları, ambiyans yaratma

Bu proje, sesi görselleştiren eğlenceli bir interaktif sistem sunar.

Basit Oyun Kontrolörü:

Bilgisayar veya Arduino tabanlı oyunlar için basit kontrol arayüzü:

• Kullanılan Sensörler: Joystick, buton
• İşlevler: X-Y eksenlerinde hareket kontrolü, buton ile aksiyon tetikleme
• İletişim: Seri port üzerinden verileri bilgisayar oyunlarına aktarma
• Ekstra Özellikler: Custom kütüphane ile bilgisayar klavye/fare emülasyonu
• Uygulama Alanları: Retro oyunlar, Arduino tabanlı oyunlar, basit robotik kontrol

Bu proje, kendi oyun kontrolörünüzü yaratma imkanı sunar.

Çevre Tepkili Alarm Sistemi:

Belirlenen eşik değerlerini aşan çevresel değişimlerde uyarı veren sistem:

• Kullanılan Sensörler: DHT11, LDR, ses sensörü
• İşlevler: Sıcaklık, ışık ve ses seviyelerini izleme, eşik değerlerini aşınca uyarı verme
• Bildirim: LED ile görsel uyarı, buzzer ile sesli alarm
• Ekstra Özellikler: Potansiyometre ile eşik değeri ayarlama, uyarı gecikme süresi
• Uygulama Alanları: Sera izleme, gürültü alarmı, güvenlik sistemleri

Bu sistem, çeşitli çevresel faktörleri izleyerek anormal durumları tespit eder.

---

Genişletme ve İleri Seviye Uygulamalar

Arduino Çok Amaçlı Sensör Shield 9 in 1'in yeteneklerini genişletme ve daha ileri seviye projeler geliştirme stratejileri.

Bu çok yönlü shield'in temel özelliklerini nasıl genişletebileceğiniz ve daha kompleks projelerde nasıl kullanabileceğinize dair fikirler:

Kablosuz İletişim Entegrasyonu:

Sensör verilerini uzaktan izleme ve kontrol etme yöntemleri:

• WiFi Entegrasyonu: ESP8266 modülü ile sensör verilerini internet üzerinden iletme
• Bluetooth Bağlantısı: HC-05/HC-06 modülleri ile mobil cihaz bağlantısı
• LoRa Uzun Mesafe İletişim: Uzak noktalardaki sensör verilerini toplama
• nRF24L01 Ağları: Düşük güç tüketimli kablosuz sensör ağları oluşturma
• GSM/GPRS İletişim: SIM800L modülü ile cep telefonu şebekesi üzerinden veri iletimi

Kablosuz iletişim, sensör verilerinize her yerden erişim imkanı sağlar.

Veri Depolama ve Analiz:

Sensör verilerinin kaydedilmesi ve analizi için yaklaşımlar:

• SD Kart Modülü: Sensör verilerini CSV formatında kaydetme ve analiz
• EEPROM Kullanımı: Kritik verileri Arduino'nun dahili hafızasında saklama
• Bulut Platformları: IoT servisleri (ThingSpeak, Blynk, AWS IoT) ile veri depolama
• Veri Görselleştirme: Processing veya Python ile grafik ve dashboard oluşturma
• Makine Öğrenmesi: Toplanan verileri analiz ederek tahmin ve anomali tespiti yapma

Veri kaydetme ve analiz, sensör projelerinizi daha değerli ve işlevsel kılar.

Ekran ve Kullanıcı Arayüzü Entegrasyonu:

Sensör verilerini görselleştirme ve kullanıcı etkileşimi için arayüzler:

• LCD Display: I2C bağlantılı LCD ekran ile sensör verilerini gösterme
• OLED Ekranlar: Yüksek kontrast ve düşük güç tüketimli görselleştirme
• TFT Touch Screen: Dokunmatik ekran ile interaktif kullanıcı arayüzü
• Web Server: ESP8266/ESP32 ile yerel ağda erişilebilen web arayüzü
• Mobil Uygulama: Blynk veya MIT App Inventor ile özel mobil kontrol uygulaması

Kullanıcı arayüzleri, projenizin kullanılabilirliğini ve görsel çekiciliğini artırır.

Güç Yönetimi ve Batarya Çözümleri:

Shield'in mobil veya uzak noktalarda çalışması için güç çözümleri:

• Düşük Güç Modları: Arduino ve sensörlerde enerji tasarrufu teknikleri
• Solar Panel Entegrasyonu: Güneş enerjisi ile batarya şarjı
• Li-ion/LiPo Batarya Yönetimi: Şarj edilebilir batarya sistemleri
• Süper Kapasitör Kullanımı: Kısa süreli enerji depolama çözümleri
• Güç Tüketimi Optimizasyonu: Sensörlerin aralıklı çalıştırılması ve uyku modları

Verimli güç yönetimi, projenizin uzun süre bağımsız çalışmasını sağlar.

---

Sorun Giderme ve Optimizasyon İpuçları

Arduino Çok Amaçlı Sensör Shield 9 in 1 kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Shield'i kullanırken en iyi performansı almak ve olası sorunları çözmek için öneriler:

Sensör Okuma Sorunları ve Çözümleri:

Sensör verilerinde karşılaşılan sorunlar ve çözüm yolları:

• DHT11 Okuma Hataları: Sensörler arası bekleme süresi (2+ saniye) ekleme, pull-up direnç kontrolü
• Analog Değer Dalgalanmaları: Ortalama alma algoritması kullanma, kapasitör ile filtreleme
• Yanlış Sıcaklık Değerleri: Kendi ısısından etkilenmeyi önlemek için sensör konumlandırması
• Işık Sensörü Hassasiyeti: Ortam ışığına göre kalibrasyon, map() fonksiyonu ile değer aralığı ayarlama
• Joystick Merkez Kayması: Başlangıçta merkez değeri okuma ve offset değeri uygulama

Sensör okumalarının doğruluğu, projelerinizin güvenilirliği için kritiktir.

Yazılım Optimizasyonu:

Arduino kodunuzu daha verimli hale getirme teknikleri:

• Etkin Zamanlama: delay() yerine millis() kullanarak bloke etmeyen kod yazımı
• Hafıza Yönetimi: String yerine char array kullanımı, dinamik bellek tahsisinden kaçınma
• Kod Yapısı: Modüler fonksiyonlar ve düzenli yapı ile bakımı kolay kod
• Döngü Optimizasyonu: Kritik döngülerde gereksiz işlemlerden kaçınma
• Seri Port Kullanımı: Yoğun debug mesajlarını azaltarak performans artışı

Yazılım optimizasyonu, özellikle kompleks projelerde fark yaratır.

Donanım Sorunları ve Çözümleri:

Shield kullanımında karşılaşılabilecek fiziksel sorunlar:

• Pin Çakışmaları: Aynı pini kullanan sensörleri tespit etme ve yönetme
• Güç Kaynağı Yetersizliği: USB yerine harici güç adaptörü kullanma
• Kötü Bağlantılar: Pinlerin tam oturmasını sağlama, gerekirse header pinlerini lehimleme
• EMI (Elektromanyetik Girişim): Hassas sensörleri gürültü kaynaklarından uzak tutma
• Termal Sorunlar: Sensörlerin birbirini ısıtmasını önlemek için yeterli havalandırma

Donanım sorunlarını erken tespit etmek, zaman kaybını ve olası hasarları önler.

Kalibrasyon ve Hassasiyet Artırma:

Sensör doğruluğunu ve hassasiyetini iyileştirme yöntemleri:

• Referans Değer Karşılaştırması: Bilinen doğru değerlerle sensör çıktılarını karşılaştırma
• Çoklu Okuma Ortalaması: Gürültüyü azaltmak için birden fazla okuma yapıp ortalama alma
• Doğrusal Olmayan Düzeltme: Eğri uydurma ile çıktı değerlerini düzeltme
• Çevresel Faktör Kompanzasyonu: Sıcaklık gibi faktörlerin diğer sensörler üzerindeki etkisini düzeltme
• Yazılımsal Filtreleme: Aşırı değerleri tespit ederek filtreleme, medyan filtreleri uygulama

Kalibrasyon, sensörlerinizden daha doğru ve tutarlı veriler elde etmenizi sağlar.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

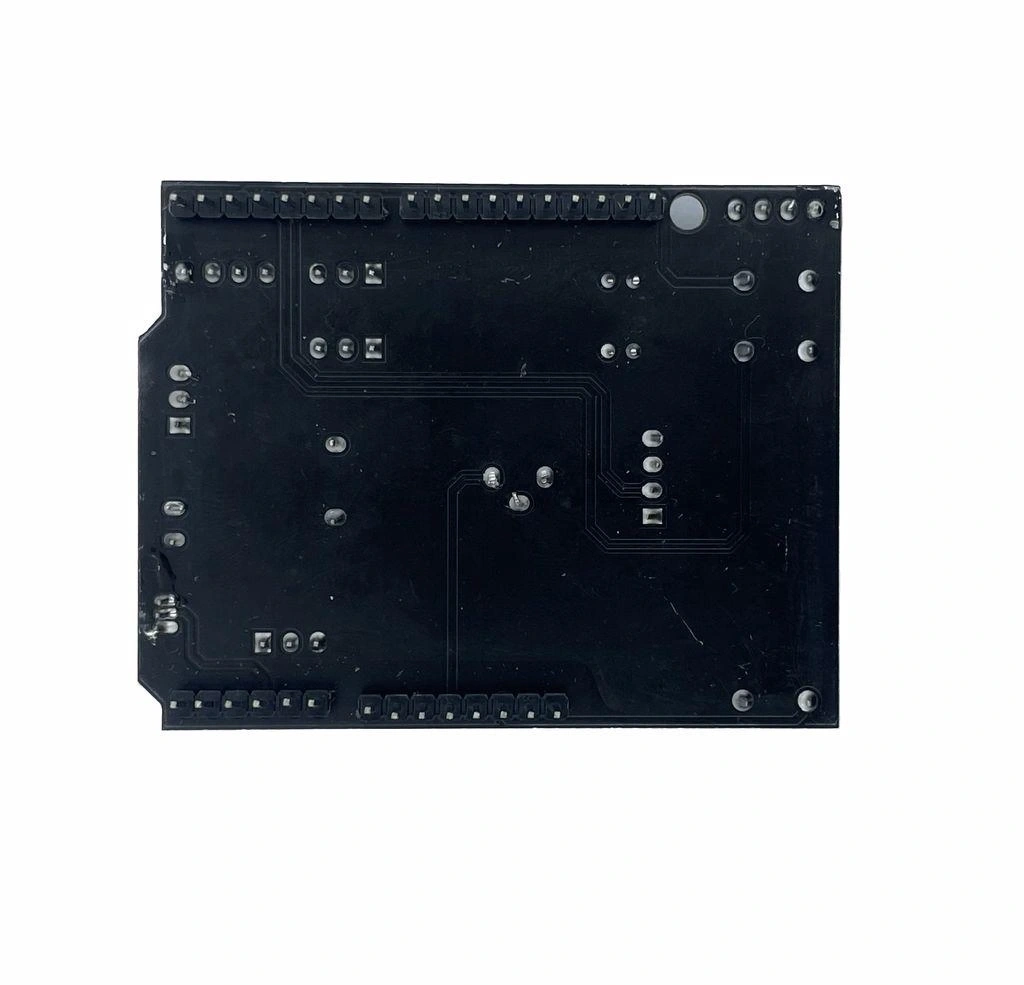

• 1 x Arduino Çok Amaçlı Sensör Shield 9 in 1 (DHT11, LM35)
• 1 x Kullanım kılavuzu

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
