ACS712 Akım Sensörü Current Sensor -30 ila +30 A

ACS712 Akım Sensörü (Current Sensor) -30 ila +30 A

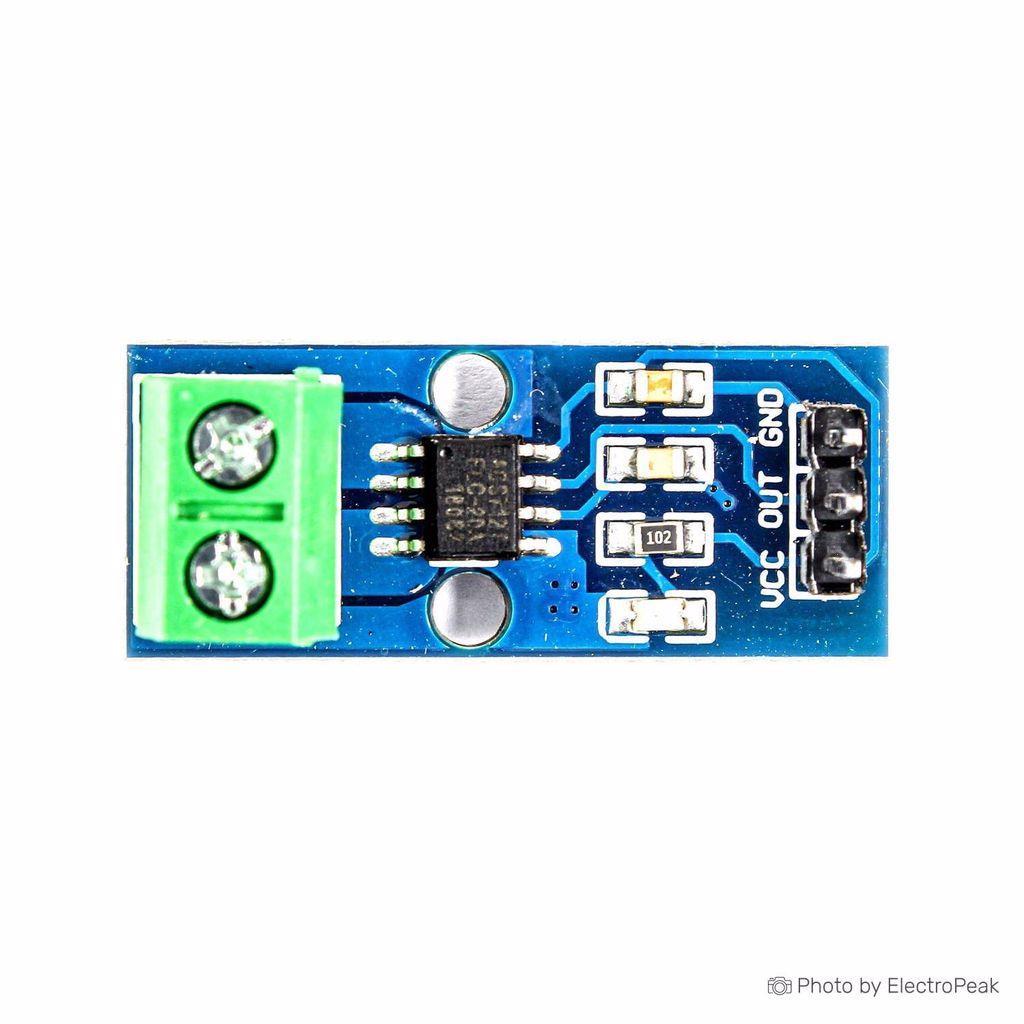

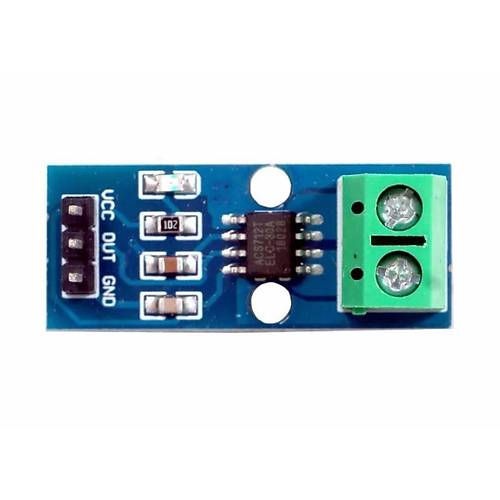

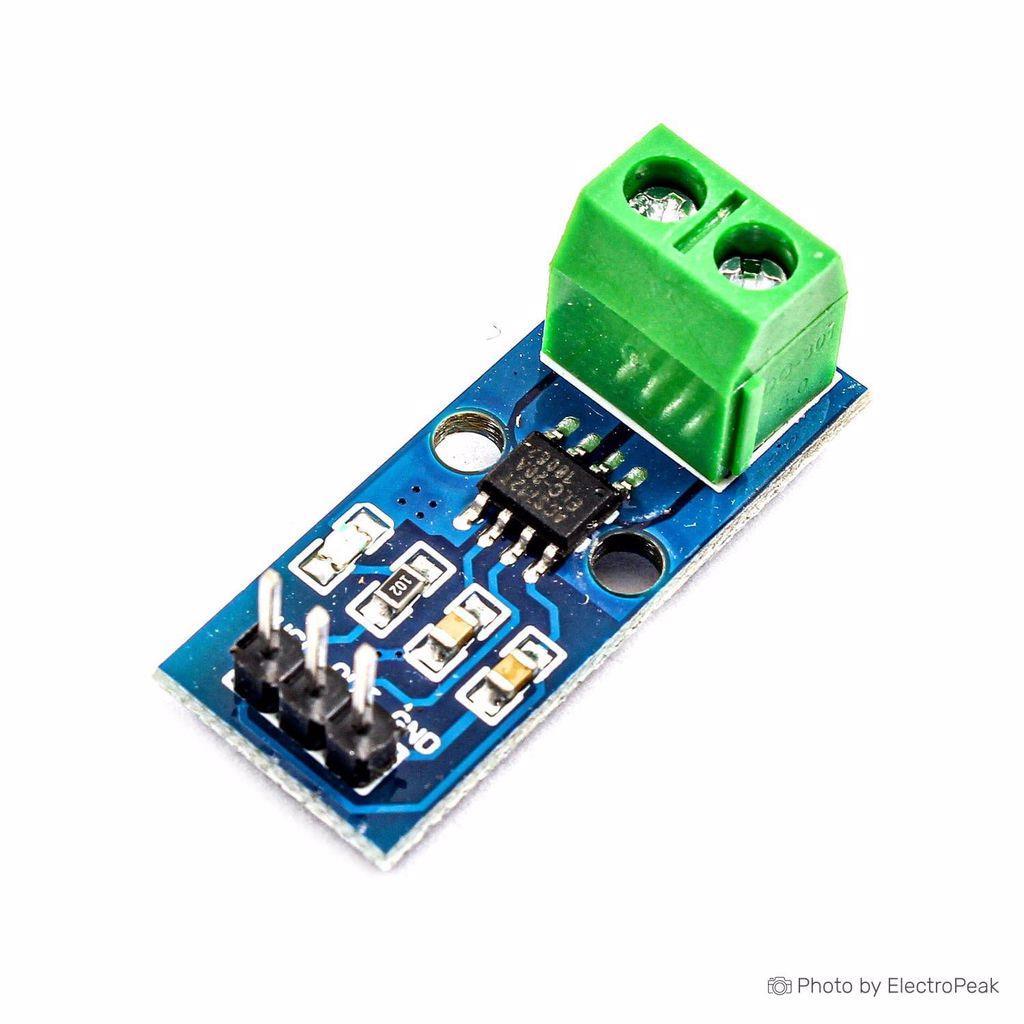

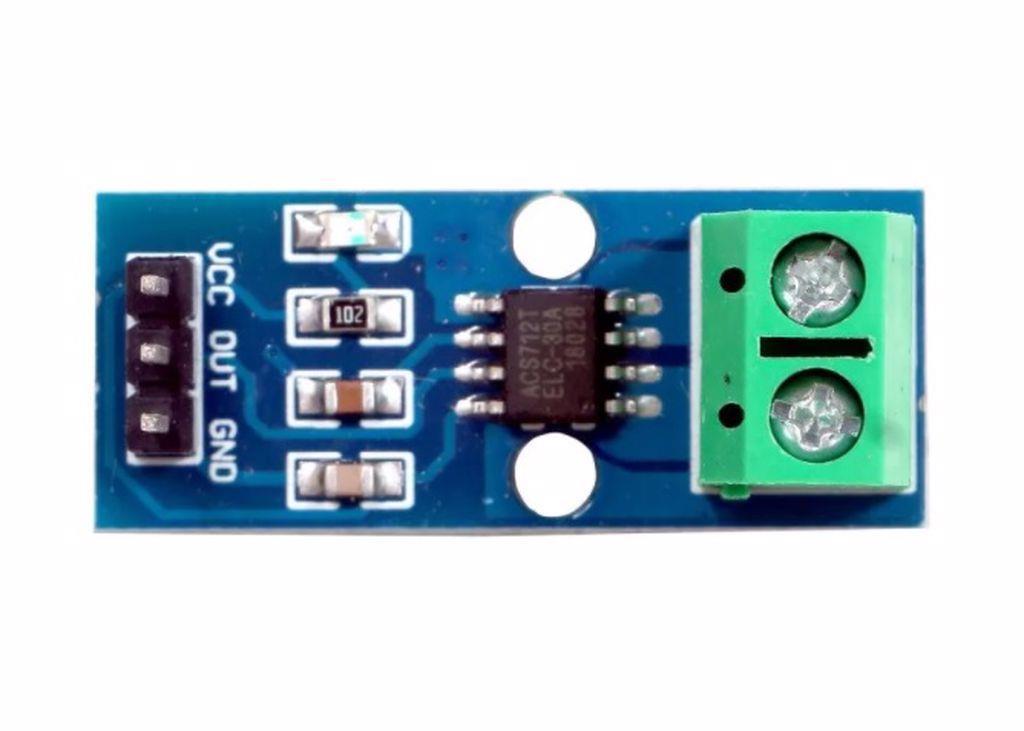

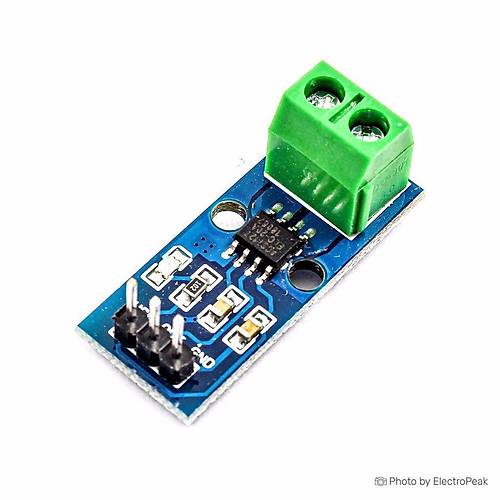

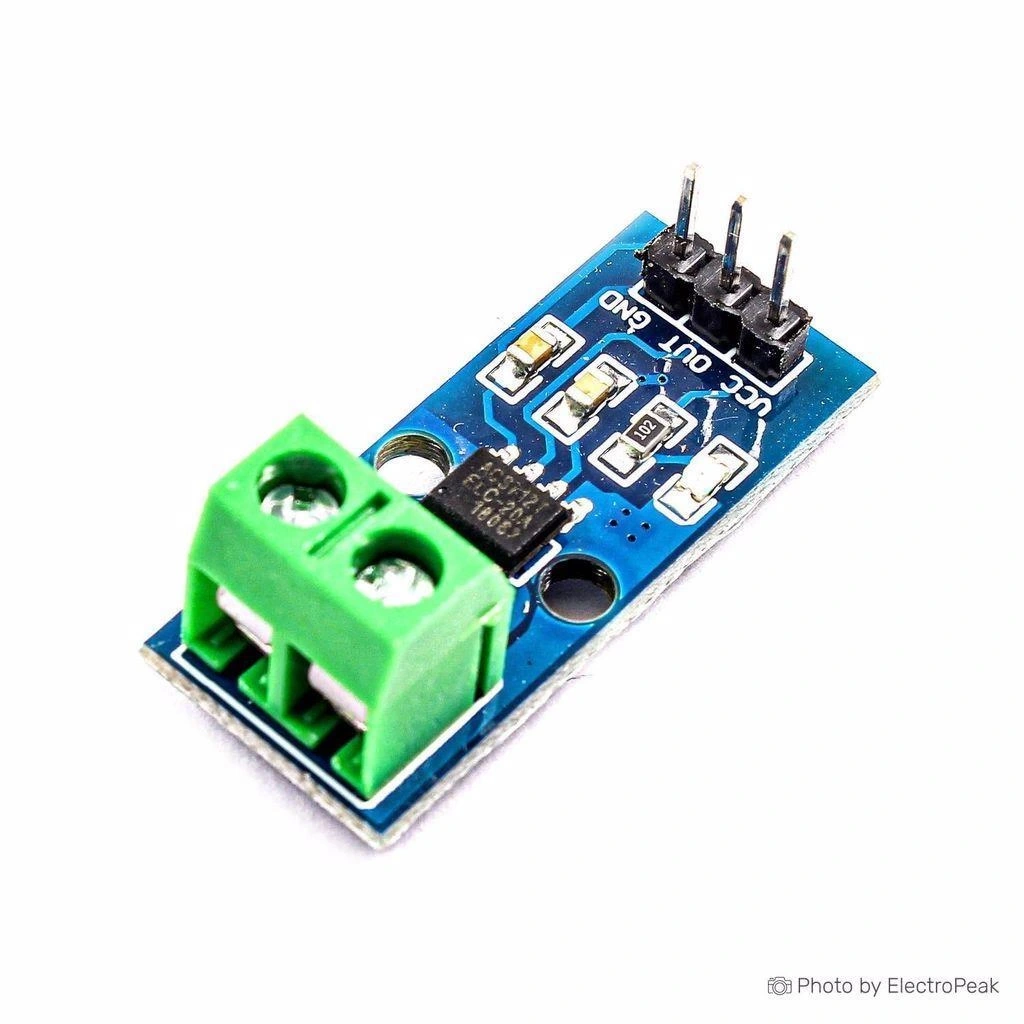

ACS712 Akım Sensörü Modülü, Hall-effect teknolojisini kullanarak DC ve AC akım ölçümlerini güvenli ve temassız bir şekilde gerçekleştiren hassas bir ölçüm cihazıdır. -30A ile +30A arasındaki geniş ölçüm aralığı sayesinde, küçük elektronik devrelerin miliamper seviyesindeki akımlarından, yüksek güçlü motorların ve güç sistemlerinin amper seviyesindeki akımlarına kadar geniş bir uygulama yelpazesine hizmet eder. Elektriksel izolasyon özelliği sayesinde ölçüm yapılan devre ile kontrol devresi arasında 2.1 kVRMS'lik güvenli bir yalıtım sağlar.

Allegro ACS712 entegre devresine dayalı bu modül, 66 mV/A hassasiyetinde analog çıkış sinyali üretir, böylece mikrodenetleyicilerin analog girişleri ile kolayca akım değerleri okunabilir. 5V besleme voltajı ile çalışan modül, üzerindeki filtre kapasitörü sayesinde düşük gürültülü ölçümler sağlar ve opsiyonel olarak kapasitör değiştirilerek ölçüm tepki süresi ayarlanabilir. Ayrıca, sıfır akım referans noktası 2.5V olduğundan, modül çift yönlü akım ölçümü yapabilir.

ACS712 Akım Sensörü, standart 2.54mm pin aralığı ve kompakt boyutları sayesinde Arduino ve diğer mikrodenetleyiciler ile kolayca entegre edilebilir. Güç tüketimi, akım ölçüm sistemleri, akım koruması, motor kontrolü ve güneş enerjisi sistemleri gibi birçok uygulamada güvenli ve doğru akım ölçümü sağlayan bu sensör, diğer modüller ile birlikte kullanılarak kapsamlı elektronik projeler geliştirilebilir.

---

Teknik Özellikler

ACS712 Akım Sensörü Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör IC: Allegro ACS712ELCTR-30A-T
• Ölçüm Aralığı: -30A ile +30A arası
• Hassasiyet: 66 mV/A (30A modeli için)
• Çalışma Gerilimi: 4.5V - 5.5V DC
• Çıkış Tipi: Analog Voltaj (0-5V)
• Sıfır Akım Çıkış Voltajı: VCC/2 (~2.5V)
• Tepki Süresi: 5 μs
• Bant Genişliği: 80 kHz
• İzolasyon Voltajı: 2.1 kVRMS
• Dahili Direnç: 1.2 mΩ (iletken yol)
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Toplam Çıkış Hatası: ±1.5% (25°C'de)
• Doğrusallık: ±0.5% tipik
• Diklik Faktörü (Hysteresis): 15 mA maksimum

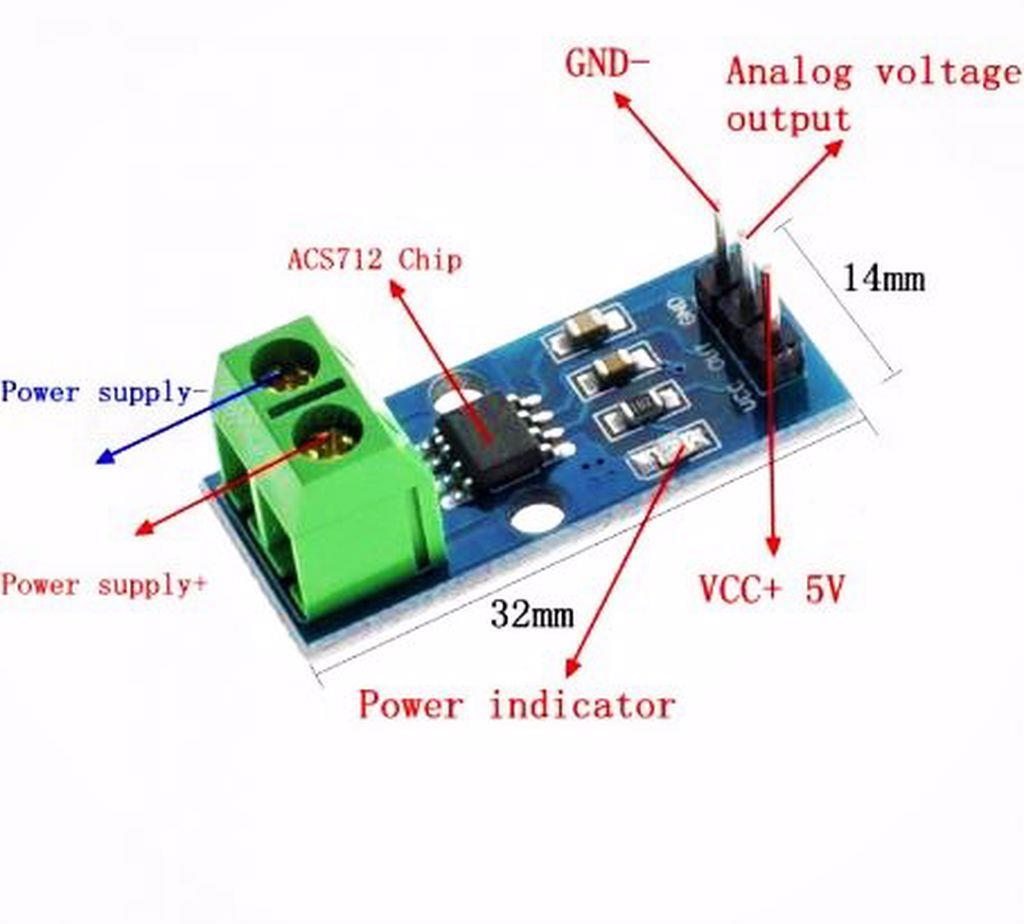

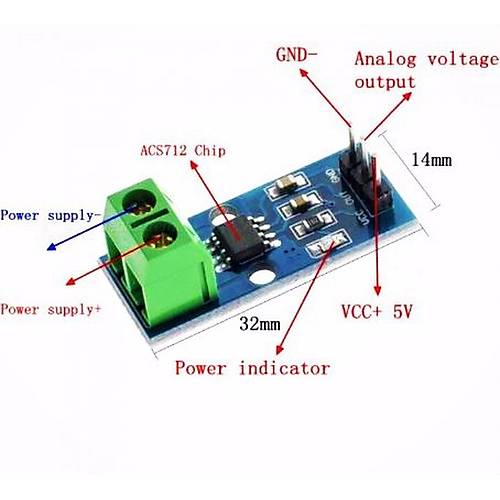

• PCB Boyutları: Yaklaşık 31 × 13 mm
• Terminal Tipi: 0.1" (2.54mm) pin aralıklı bağlantı pinleri
• Akım Terminalleri: Akım girişi ve çıkışı için vidalı terminal blokları
• Gürültü Filtreleme: 1 nF filtre kapasitörü (değiştirilebilir)
• Güç Tüketimi: 10 mA tipik
• Dahili ADC Devresi: Yok (harici ADC veya mikrodenetleyici gerektirir)
• Örnekleme Hızı: Filtre kapasitörüne bağlı olarak değişir
• Göstergeler: Güç LED'i

---

Bağlantı ve Kurulum

ACS712 Akım Sensörünün farklı mikrodenetleyicilere bağlantısı ve kurulum adımları.

Temel Bağlantı Şeması

ACS712 sensörünün temel bağlantı konfigürasyonu:

• Güç ve Sinyal Bağlantıları
  • VCC: 5V güç kaynağına bağlanır
  • GND: Sistem toprak hattına bağlanır
  • OUT: Mikrodenetleyicinin analog giriş pinine bağlanır
• Akım Ölçümü Bağlantısı
  • IP+ ve IP-: Ölçülecek akımın geçtiği hattı kesmek ve bu terminallere seri olarak bağlamak gerekir
  • Akım yönü: IP+ → IP- yönünde akan akım pozitif değer olarak okunur
  • Maksimum 30A sürekli akıma dayanabilir, anlık yüksek akımlarda dikkatli olunmalıdır
• PCB Montaj Önerileri
  • Standart 2.54mm pin aralığı ile breadboard veya delikli plaketlere kolayca monte edilebilir
  • Yüksek akım ölçümlerinde ısınmayı önlemek için uygun havalandırma sağlanmalıdır
  • Elektromanyetik girişimi azaltmak için diğer hassas devrelerden uzak tutulmalıdır

Arduino Bağlantısı

ACS712 sensörünün Arduino kartları ile kullanımı:

• Arduino Uno/Nano/Mega Bağlantısı
  • ACS712 VCC → Arduino 5V
  • ACS712 GND → Arduino GND
  • ACS712 OUT → Arduino Analog Giriş (örn. A0)
  • IP+ ve IP- terminalleri → Ölçülecek akımın geçtiği devre hattına seri bağlanır
• Arduino Kodlama İpuçları
  • analogRead() fonksiyonu ile çıkış pini 0-1023 arasında ölçeklenir
  • Sıfır akım dengesi (yaklaşık 512) belirlenir ve ölçümlerden çıkarılır
  • Ölçülen değer, hassasiyet faktörü (66mV/A) ile çarpılarak ampere dönüştürülür
  • Daha doğru okumalar için birden çok örnek alınıp ortalaması hesaplanmalıdır
• Arduino Kalibrasyon Süreci
  • Sıfır akım değerini belirlemek için sensöre akım bağlı değilken okuma yapılır
  • Bilinen bir yük ile test edilerek hassasiyet faktörü doğrulanır
  • Sıcaklık etkisi ve ofset değişimleri için kompanzasyon uygulanabilir
  • Kalibrasyon değerleri EEPROM'a kaydedilerek kalıcı hale getirilebilir

Diğer Mikrodenetleyici Bağlantıları

Çeşitli mikrodenetleyici platformları ile ACS712 entegrasyonu:

• ESP8266/ESP32 Bağlantısı
  • ACS712 VCC → ESP 3.3V veya harici 5V
  • ACS712 GND → ESP GND
  • ACS712 OUT → ESP ADC pin (örn. A0)
  • ESP'nin 3.3V referansı nedeniyle farklı kalibrasyon değerleri gerekir
  • ESP32'nin 12-bit ADC'si (0-4095) daha hassas ölçüm sağlar
• Raspberry Pi Bağlantısı
  • Raspberry Pi'nin dahili ADC'si olmadığından harici ADC gereklidir (örn. MCP3008)
  • ACS712 VCC → Raspberry Pi 5V
  • ACS712 GND → Raspberry Pi GND
  • ACS712 OUT → Harici ADC kanalı
  • Harici ADC, SPI veya I2C arayüzü üzerinden Raspberry Pi'ye bağlanır
• STM32 ve Diğer ARM Tabanlı MCU'lar
  • ACS712 VCC → MCU 5V veya 3.3V (sensör 3.3V ile de çalışabilir ancak çıkış aralığı daralır)
  • ACS712 GND → MCU GND
  • ACS712 OUT → MCU ADC pin
  • STM32'nin 12-bit ADC'si daha yüksek çözünürlük sağlar
  • DMA kullanılarak sürekli veri örnekleme ile daha hassas AC ölçümleri yapılabilir

Farklı Topolojiler ve Bağlantı Şekilleri

Çeşitli uygulama senaryolarında ACS712 sensörünün bağlantı topolojileri:

• DC Akım Ölçümü
  • Seri bağlantı: Sensör, güç kaynağı ve yük arasına seri olarak bağlanır
  • Yüksek taraf ölçümü: Sensör, güç kaynağının pozitif çıkışı ile yük arasına bağlanır
  • Düşük taraf ölçümü: Sensör, yük ile toprak arasına bağlanır (en yaygın yöntem)
• AC Akım Ölçümü
  • Sensör, AC hattın faz veya nötr tarafına seri olarak bağlanır
  • AC ölçümlerde RMS değerini hesaplamak için yazılımda ek işlemler gerekir
  • AC uygulamalarda güvenlik izolasyonu önemlidir, sensörün 2.1kV izolasyonu bulunur
• Çift Yönlü Akım Ölçümü
  • Batarya şarj/deşarj uygulamalarında kullanılır
  • 2.5V referans değerin üzerindeki okumalar pozitif akımı gösterir
  • 2.5V referans değerin altındaki okumalar negatif akımı gösterir
  • Akım yönünü belirlemek için yazılımda karşılaştırma yapılır

---

Programlama ve Kalibrasyon

ACS712 sensörünün programlanması, kalibrasyonu ve doğru ölçüm alınması için gerekli bilgiler.

Arduino Örnek Kod

Arduino platformunda ACS712 sensörüyle akım ölçümü için örnek kod ve açıklamaları:

• Temel DC Akım Ölçümü
  • Analog pin tanımlaması ve değişken bildirimi yapılır
  • Setup fonksiyonunda seri port başlatılır
  • Loop içinde analog değer okunur ve voltaja dönüştürülür
  • 2.5V referans değeri çıkarılarak akım değeri hesaplanır
  • Hesaplanan akım değeri seri monitörde gösterilir
• Sıfır Akım Kalibrasyonu
  • Başlangıçta sensöre akım verilmeden çok sayıda okuma yapılır
  • Okunan değerlerin ortalaması sıfır akım dengesi olarak belirlenir
  • Bu değer daha sonraki ölçümlerde referans olarak kullanılır
  • Sıcaklık değişimine bağlı kaymaları önlemek için periyodik kalibrasyon yapılabilir
• Gürültü Filtreleme
  • Hareketli ortalama veya medyan filtreleme teknikleri uygulanır
  • Belirli zaman aralığında çok sayıda örnek toplanır
  • Aykırı değerler temizlenir ve geriye kalan değerlerin ortalaması alınır
  • Dijital filtre parametreleri ölçüm gereksinimlerine göre ayarlanabilir

AC Akım Ölçümü

Alternatif akım ölçümü için gereken özel teknikler ve kodlama yaklaşımları:

• RMS Hesaplama
  • AC sinyalin etkin değerini (RMS) bulmak için özel algoritma gerekir
  • Çok sayıda örnek toplanarak karelerinin ortalaması alınır
  • Bulunan değerin karekökü RMS değerini verir
  • Örneklerin yeterli sayıda ve dengeli alınması önemlidir
• Tepe Değer Tespiti
  • AC dalganın pozitif ve negatif tepe değerleri tespit edilir
  • Tepe-tepe (peak-to-peak) değeri hesaplanır
  • Sinüzoidal dalga varsayılarak RMS değeri hesaplanabilir (Tepe/√2)
  • Farklı dalga formları için uygun düzeltme faktörleri uygulanmalıdır
• Örnekleme Hızı Optimizasyonu
  • AC ölçümlerde Nyquist kriterini sağlamak için yeterli örnekleme hızı gerekir
  • 50/60 Hz şebeke frekansı için minimum 100/120 Hz örnekleme önerilir
  • İdeal olarak bir tam döngüyü kapsayacak sayıda örnek alınmalıdır
  • Yüksek harmonikler içeren akımlar için daha yüksek örnekleme hızları gerekir

Kalibrasyon Teknikleri

ACS712 sensörünün doğru ölçüm alması için kalibrasyon yöntemleri:

• Çoklu Nokta Kalibrasyonu
  • Farklı bilinen akım değerleri ile ölçümler yapılır
  • Ölçülen analog değerler ve gerçek akım değerleri eğri uydurma ile eşleştirilir
  • Doğrusal regresyon ile hassasiyet değeri hesaplanır
  • Kalibrasyon sonuçları yazılıma entegre edilir
• Sıcaklık Kompanzasyonu
  • Sıcaklık değişimlerinin ölçüm değerlerini etkilediği belirlenir
  • Farklı sıcaklıklarda kalibrasyon tekrarlanır
  • Sıcaklık-ofset ilişkisini modelleyen bir formül oluşturulur
  • Ortam sıcaklığı izlenerek ölçüm değerlerine kompanzasyon uygulanır
• Referans Ölçüm Karşılaştırması
  • Yüksek hassasiyetli bir multimetre ile karşılaştırmalı ölçümler yapılır
  • ACS712 ölçüm değerleri referans cihazla karşılaştırılır
  • Sapma miktarı belirlenerek düzeltme faktörleri hesaplanır
  • Düzeltme faktörleri yazılıma entegre edilir

Gelişmiş Programlama Teknikleri

Daha hassas ve işlevsel akım ölçümleri için ileri düzey programlama yöntemleri:

• Güç Hesaplamaları
  • Akım ile birlikte voltaj da ölçülerek anlık güç hesaplanır (P = V × I)
  • Watt, kilowatt veya VA cinsinden güç tüketimi gösterilir
  • Zamana bağlı entegrasyon ile enerji tüketimi (Wh, kWh) hesaplanır
  • Güç faktörü hesaplaması için faz farkı ölçümü yapılabilir
• Aşırı Akım Tespiti
  • Belirlenen eşik değerlerini aşan akım değerleri tespit edilir
  • Aşırı akım durumlarında alarm veya otomatik kesme mekanizması devreye girer
  • Zamana bağlı akım profili incelenerek anormal yük davranışları belirlenir
  • Koruma algoritmaları ile sistem güvenliği sağlanır
• Veri Kaydı ve Analizi
  • Belirli aralıklarla akım ölçümleri kaydedilir
  • SD kart veya EEPROM gibi depolama ortamlarına veri yazılır
  • Kaydedilen veriler görselleştirilerek tüketim analizi yapılır
  • IoT platformları ile entegre edilerek uzaktan izleme sağlanır

---

Uygulama Alanları

ACS712 Akım Sensörünün kullanılabileceği çeşitli uygulamalar ve proje fikirleri.

Güç İzleme ve Enerji Yönetimi

Enerji tüketimini ölçme ve yönetme uygulamaları:

• Ev Enerji Monitörü
  • Ana elektrik hattından geçen akımı ölçerek toplam güç tüketimini hesaplar
  • Günlük, haftalık, aylık enerji tüketim verileri kaydedilir
  • Tüketim grafikleri ve maliyet analizleri sunulur
  • Aşırı tüketim durumlarında uyarı verir
• Cihaz Bazlı Tüketim Analizi
  • Bireysel cihazların akım çekişleri ayrı ayrı ölçülür
  • Hangi cihazın ne kadar enerji tükettiği belirlenir
  • Enerji tüketimi yüksek cihazlar tespit edilir
  • Akıllı prizlerle cihaz kontrolü ve enerji tasarrufu sağlanır
• Güneş Enerjisi Sistemleri
  • Solar panellerin ürettiği akım ölçülerek performans izlenir
  • Batarya şarj/deşarj akımları takip edilir
  • Sistem verimliliği hesaplanır
  • Gerçek zamanlı enerji üretim ve tüketim dengesi sağlanır

Motor Kontrolü ve Otomasyon

Motor ve aktüatör kontrol uygulamalarında akım sensörü kullanımı:

• DC Motor Sürücü Koruması
  • Motor sıkışması veya aşırı yük durumlarında akım artışı tespit edilir
  • Belirlenen akım limitini aşan durumlar için otomatik koruma devreye girer
  • Motor sürücüsü ve motorun hasar görmesi engellenir
  • Akım profiline göre motor durumu ve arıza teşhisi yapılır
• Endüstriyel Otomasyon
  • Konveyör sistemleri ve motorlu ekipmanların yük durumu izlenir
  • Ekipman bakım zamanları akım değişimlerine göre planlanır
  • Makine çalışma verimliliği akım değerleri üzerinden analiz edilir
  • PLC ve SCADA sistemlerine akım verileri aktarılır
• Otomatik Sulama Sistemleri
  • Su pompasının akım çekişi izlenerek kuru çalışma durumu tespit edilir
  • Tıkanıklık veya arıza durumlarında yükselen akım değeri algılanır
  • Akım verileri üzerinden pompa çalışma döngüsü optimize edilir
  • Enerji verimli sulama programları oluşturulur

Güvenlik ve Koruma Sistemleri

Elektriksel güvenlik ve koruma mekanizmalarında sensör uygulamaları:

• Elektronik Devre Koruması
  • Hassas elektronik sistemlerde aşırı akım durumları tespit edilir
  • Kısa devre veya aşırı yük durumlarında güç otomatik olarak kesilir
  • Yazılımsal sigorta fonksiyonu ile ekipman koruması sağlanır
  • Akım limitlerinin ayarlanabilir olması hassas uygulamalara izin verir
• Batarya Yönetim Sistemi
  • Batarya şarj akımı kontrol edilir ve sınırlandırılır
  • Deşarj akımı izlenerek aşırı deşarj önlenir
  • Batarya sağlığı ve durumu akım profili üzerinden analiz edilir
  • Batarya ömrünü uzatacak şarj/deşarj profilleri uygulanır
• Yangın Riski Azaltma
  • Elektrik hatlarındaki anormal akım artışları izlenir
  • Kablolama sorunları veya yalıtım kusurları akım değişimlerinden tespit edilir
  • Yangın riskini artıran sızıntı akımlar belirlenir
  • Erken uyarı sistemi ile güvenlik riskleri minimize edilir

Batarya ve Şarj Uygulamaları

Batarya izleme ve şarj kontrolü çözümleri:

• Akıllı Batarya Şarj Cihazı
  • Şarj akımını gerçek zamanlı izleyerek optimum şarj profili uygulanır
  • Batarya tipine ve durumuna göre şarj akımı otomatik ayarlanır
  • CC/CV (Sabit Akım/Sabit Voltaj) şarj aşamaları kontrol edilir
  • Batarya doluluk oranı akım değişimine göre tespit edilir
• Elektrikli Araç Şarj İstasyonu
  • EV bataryalarının şarj akımı izlenir ve kontrol edilir
  • Tüketilen elektrik enerjisi ölçülür ve faturalandırılır
  • Şebeke kapasitesine göre şarj akımı dinamik olarak ayarlanır
  • Güvenlik protokolleri ve aşırı akım koruması sağlanır
• UPS ve Kesintisiz Güç Sistemleri
  • Batarya bankasının şarj/deşarj döngüleri izlenir
  • Yük altında batarya performansı değerlendirilir
  • Sistem güç ihtiyacı ve batarya kapasitesi eşleştirilir
  • Bakım gerektiren bataryalar akım davranışlarından tespit edilir

---

Gelişmiş Teknikler ve Uygulamalar

ACS712 sensörünün daha karmaşık sistemlerde kullanımı ve özel uygulamalar için teknik detaylar.

Yüksek Hassasiyetli Ölçüm Teknikleri

Düşük akım ölçümleri ve hassasiyeti artırma yöntemleri:

• Sarım Sayısını Artırma
  • Ölçülecek tel ACS712 sensörünün içinden birden fazla kez geçirilir
  • Her bir ek sarım, sensörün efektif hassasiyetini artırır
  • İki sarım 66 mV/A × 2 = 132 mV/A hassasiyet sağlar
  • Düşük akım uygulamaları için ideal bir yöntemdir
• Harici Amplifikasyon
  • Sensör çıkışı op-amp devresi ile yükseltilir
  • Diferansiyel amplifikatör ile sıfır ofset değeri çıkarılıp sinyal yükseltilir
  • Kazanç miktarı ölçüm aralığına göre ayarlanır
  • Amplifikasyon ile daha düşük akımlar daha hassas ölçülebilir
• Referans Voltaj Optimizasyonu
  • Harici hassas referans voltaj kaynağı kullanılır
  • ADC referansı sıfır akım noktasına yakın seçilir
  • Ratiometric ölçüm tekniği ile güç kaynağı dalgalanmaları etkisi azaltılır
  • ADC çözünürlüğü ilgilenilen akım aralığına odaklanır

Çoklu Sensör Sistemleri

Birden fazla ACS712 sensörünün koordineli kullanımı:

• Güç Dağıtım Analizi
  • Birden fazla devre veya hat aynı anda izlenir
  • Farklı yükler arasındaki güç dağılımı analiz edilir
  • Tüketim noktaları arasındaki dengesizlikler tespit edilir
  • Merkezi bir kontrol sistemi tüm ölçüm noktalarını yönetir
• Diferansiyel Akım Ölçümü
  • İki nokta arasındaki akım farkı ölçülür
  • Kaçak akımlar veya sızıntılar tespit edilir
  • GFCI (Toprak Kaçağı Devre Kesici) işlevi oluşturulur
  • Sistem bütünlüğü ve güvenlik izlemesi yapılır
• Çok Fazlı Sistemler
  • Üç fazlı sistemlerde her faz ayrı ayrı izlenir
  • Faz dengesizlikleri ve yük dağılımı analiz edilir
  • Faz kaymaları ve güç faktörü hesaplanır
  • Endüstriyel ekipman ve sistemlerin tam performans analizi yapılır

Kablosuz ve IoT Entegrasyonu

ACS712 sensörünü kablosuz sistemlere ve IoT platformlarına entegre etme yöntemleri:

• WiFi Tabanlı Enerji Monitörü
  • ESP8266/ESP32 ile ACS712 sensörü birleştirilerek kablosuz güç izleme sistemi oluşturulur
  • Web arayüzü üzerinden gerçek zamanlı akım ve güç verileri görüntülenir
  • Bulut platformlarına veri kaydedilerek uzun vadeli analiz yapılır
  • Mobil uygulama ile uzaktan izleme ve kontrol sağlanır
• LoRa/Zigbee Sensör Ağları
  • Düşük güç tüketimli kablosuz protokoller ile geniş alanlarda akım izleme ağı kurulur
  • Batarya ile çalışan uzun ömürlü akım sensör düğümleri oluşturulur
  • Mesh ağ yapısı ile kapsama alanı genişletilir
  • Merkezi bir gateway üzerinden tüm veriler toplanır ve işlenir
• MQTT ve IoT Platform Entegrasyonu
  • MQTT protokolü ile sensör verileri IoT platformlarına aktarılır
  • ThingSpeak, AWS IoT, Azure IoT Hub gibi platformlarla entegrasyon sağlanır
  • Yapay zeka ve analitik araçlarla veri analizi yapılır
  • Otomasyon senaryoları ve tetikleyiciler oluşturulur

Endüstriyel ve Bilimsel Uygulamalar

Yüksek hassasiyetli endüstriyel ve araştırma uygulamaları:

• Proses Kontrolü
  • Endüstriyel makinelerin yük koşulları analiz edilir
  • Akım değişimleri üzerinden proses kalitesi izlenir
  • Anormal çalışma koşulları erken tespit edilir
  • Üretim verimliliği ve tekrarlanabilirlik optimize edilir
• Laboratuvar Test Sistemleri
  • Elektronik komponentlerin akım profilleri ölçülür
  • Batarya ve güç kaynağı testleri yapılır
  • Yüksek hassasiyetli kararlılık ve performans ölçümleri gerçekleştirilir
  • R&D süreçlerinde prototip performans analizi sağlanır
• Akım İmza Analizi
  • Cihazların akım çekiş profillerine dayalı tanımlama yapılır
  • Elektrikli cihaz türleri ve davranışları sınıflandırılır
  • Anormal akım imzaları üzerinden arıza teşhisi yapılır
  • Yük tanıma ve olay tespiti uygulamaları geliştirilir

---

Performans ve Karşılaştırma

ACS712 sensörünün performans özellikleri, alternatifleri ve versiyon karşılaştırmaları.

ACS712 Modelleri Karşılaştırması

Farklı ACS712 versiyonlarının karşılaştırması:

• ACS712-05B (±5A Model)
  • Hassasiyet: 185 mV/A
  • Ölçüm Aralığı: -5A ila +5A
  • İdeal Kullanım: Düşük güçlü elektronik sistemler, hassas ölçüm gerektiren uygulamalar
  • Avantajları: Yüksek hassasiyet, düşük akım ölçümlerinde daha iyi performans
• ACS712-20A (±20A Model)
  • Hassasiyet: 100 mV/A
  • Ölçüm Aralığı: -20A ila +20A
  • İdeal Kullanım: Orta güçlü sistemler, DC motorlar, genel elektronik projeler
  • Avantajları: Dengeli ölçüm aralığı ve hassasiyet, yaygın uygulama alanı
• ACS712-30A (±30A Model)
  • Hassasiyet: 66 mV/A
  • Ölçüm Aralığı: -30A ila +30A
  • İdeal Kullanım: Yüksek güçlü sistemler, batarya şarj devreleri, güç kaynakları
  • Avantajları: Geniş ölçüm aralığı, yüksek akımlarda daha iyi performans
• Model Seçim Kriterleri
  • Maksimum ölçülecek akım değerine göre uygun model seçilmelidir
  • Hassasiyet gereksinimleri model seçiminde önemli rol oynar
  • Düşük akımlar için 5A modeli, yüksek akımlar için 30A modeli önerilir
  • 20A modeli genel amaçlı kullanım için en dengeli seçimdir

Alternatif Akım Sensörleri

ACS712 ve diğer akım ölçüm teknolojilerinin karşılaştırması:

• Hall-Effect Sensörler (ACS712, ACS723, ACS770)
  • Çalışma Prensibi: Manyetik alan değişimine dayalı temassız ölçüm
  • Avantajlar: Galvanik izolasyon, geniş ölçüm aralığı, AC/DC ölçüm yeteneği
  • Dezavantajlar: Sıcaklık duyarlılığı, düşük akımlarda hassasiyet sınırlamaları
  • Karşılaştırma: ACS712, maliyet-performans dengesi en iyi sensörlerden biridir
• Şönt Dirençler
  • Çalışma Prensibi: Düşük değerli direnç üzerinde oluşan voltaj düşümü ölçümü
  • Avantajlar: Yüksek doğruluk, basit yapı, düşük maliyet
  • Dezavantajlar: İzolasyon yok, ısınma sorunu, ek güç kaybı
  • Karşılaştırma: Şöntler daha hassas ancak güvenlik açısından daha risklidir
• Akım Transformatörleri (CT)
  • Çalışma Prensibi: Elektromanyetik indüksiyon ile akım transferi
  • Avantajlar: Mükemmel izolasyon, yüksek akım kapasitesi, hassas ölçüm
  • Dezavantajlar: Sadece AC ölçümü, boyut ve maliyet dezavantajları
  • Karşılaştırma: AC ölçümlerde daha hassas, ancak DC ölçümü yapılamaz
• Rogowski Bobinleri
  • Çalışma Prensibi: Esnek bobin etrafındaki manyetik alan değişimi ölçümü
  • Avantajlar: Geniş dinamik aralık, doyma yok, esnek montaj
  • Dezavantajlar: Yalnızca AC, entegratör devresi gerektirir, düşük sinyal seviyesi
  • Karşılaştırma: Yüksek akım ve geçici olaylar için daha uygundur

Hassasiyet ve Doğruluk Analizi

ACS712 sensörünün ölçüm performansını etkileyen faktörler:

• Doğruluk Etkileyen Faktörler
  • Sıcaklık: Her °C için yaklaşık 0.1% sıfır ofset kayması olabilir
  • Ofset Voltajı: Fabrika kalibrasyonunda ±1.5% hata payı vardır
  • ADC Çözünürlüğü: 10-bit ADC ile yaklaşık 30-60mA ayırt edilebilir (modele bağlı)
  • Gürültü: Elektronik gürültü ölçüm doğruluğunu etkiler (özellikle düşük akımlarda)
• Ölçüm Limitleri
  • Minimum Ölçülebilir Akım: Yaklaşık 100-150mA (30A model için, filtresiz)
  • Maksimum Anlık Akım: 100A'e kadar kısa süreli dayanım
  • Bant Genişliği: 80 kHz, daha yüksek frekanslarda doğruluk azalır
  • Tepki Süresi: 5µs, filtre kapasitörü ile artabilir
• İyileştirme Yöntemleri
  • Oversampling: Çoklu ölçüm alarak gürültü azaltılabilir
  • Dijital Filtreleme: Yazılımsal filtreler ile kararlılık artırılabilir
  • Sıcaklık Kompanzasyonu: Sıcaklık sensörü ile ofset kayması düzeltilebilir
  • Harici ADC: Yüksek çözünürlüklü ADC (12/16-bit) ile hassasiyet artırılabilir

Maliyet-Performans Analizi

Farklı akım ölçüm çözümlerinin maliyet ve performans değerlendirmesi:

• ACS712 Avantajları
  • Maliyeti: Düşük-orta seviye
  • Kurulum Kolaylığı: Tak-çalıştır modül yapısı, minimum harici bileşen
  • Çok Yönlülük: Hem AC hem DC ölçümü, çift yönlü akım
  • Güvenlik: 2.1kV izolasyon, yüksek voltaj devrelerinde güvenli kullanım
• Uygulama Senaryolarına Göre Değerlendirme
  • Hobi Projeleri: ACS712 mükemmel denge sunar, kurulum kolaylığı önemlidir
  • Endüstriyel Uygulamalar: Hassasiyet kritik ise şönt+izolasyon amplifikatörü daha iyi olabilir
  • AC Grid Monitoring: CT sensörleri daha uygun olabilir
  • Yüksek Hassasiyet Gereken Uygulamalar: INA219 gibi şönt bazlı entegre çözümler tercih edilebilir
• Toplam Sahip Olma Maliyeti
  • Donanım Maliyeti: ACS712 modülü ekonomiktir
  • Entegrasyon Maliyeti: Minimum ek bileşen ve yazılım gereksinimi
  • Kalibrasyon ve Bakım: Düşük bakım gereksinimi, kolay kalibrasyon
  • Uzun Dönem Güvenilirlik: Hall sensörler uzun ömürlüdür, hareketli parça içermez

---

Sorun Giderme ve İpuçları

ACS712 sensörüyle çalışırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

Sık karşılaşılan ACS712 sorunları ve pratik çözüm yaklaşımları:

• Kararsız veya Gürültülü Okumalar
  • Belirti: Akım değerleri sürekli dalgalanır veya kararsız görünür
  • Olası Nedenler: Elektromanyetik girişim, düşük kaliteli güç kaynağı, yetersiz filtreleme
  • Çözümler: Filtre kapasitörü ekleyin/değiştirin, güç kaynağı kalitesini iyileştirin, sensörü gürültü kaynaklarından uzaklaştırın
  • Yazılımsal Düzeltme: Hareketli ortalama filtresi uygulayın, örnekleme sayısını artırın
• Hatalı Sıfır Akım Referansı
  • Belirti: Akım olmadığında sıfır değil, sabit bir ofset gösterir
  • Olası Nedenler: Güç kaynağı voltaj sapması, sensör ofseti, sıcaklık etkileri
  • Çözümler: Başlatma sırasında sıfır akım kalibrasyonu yapın, harici referans voltaj kullanın
  • Yazılımsal Düzeltme: Yazılımda ofset değerini çıkararak kompanze edin
• Doğrusalsızlık Sorunları
  • Belirti: Farklı akım seviyelerinde doğrusal olmayan ölçüm sonuçları
  • Olası Nedenler: Sensör doğal doğrusalsızlığı, sıcaklık etkileri, manyetik doyum
  • Çözümler: Çok noktalı kalibrasyon yapın, doğrusalsızlık eğrisini haritalayın
  • Yazılımsal Düzeltme: Doğrusal olmayan eğri için düzeltme fonksiyonu uygulayın

Optimizasyon İpuçları

Daha iyi performans ve ölçüm sonuçları için ipuçları:

• Donanım Optimizasyonu
  • Kısa ve kalın kablolar kullanarak akım yolu direncini minimuma indirin
  • Sensör etrafına manyetik kalkan ekleyerek harici manyetik alanlardan koruyun
  • Sensör güç beslemesi için düşük gürültülü regülatör kullanın
  • Sensör ve ADC arasında düşük gürültülü amplifikatör devresi ekleyin
• Yazılım Optimizasyonu
  • Kritik uygulamalarda interrupt kullanarak zamanlaması düzenli örnekleme yapın
  • ADC çözünürlüğünü maksimize etmek için referans voltaj optimizasyonu yapın
  • Dijital filtrelerin performans etkisini göz önünde bulundurun
  • Ölçüm aralığını ayarlamak için dinamik kazanç kontrolü uygulayın
• Kalibrasyon Teknikleri
  • Her kullanımda ilk açılışta otomatik sıfır kalibrasyonu yapın
  • Bilinen akım değerleriyle periyodik doğrulama testleri gerçekleştirin
  • Sıcaklık değişimleri için otomatik kompanzasyon mekanizmaları ekleyin
  • Kalibrasyon değerlerini EEPROM'a kaydederek kalıcı hale getirin

Ölçüm Hassasiyetini Artırma Teknikleri

ACS712 ile daha hassas ölçümler için ileri teknikler:

• Çoklu Örnekleme ve Ortalama
  • Tek bir okuma yerine çok sayıda örnek alarak ortalama değer hesaplanır (ör. 100 örnek)
  • Gürültü ve rastgele dalgalanmaların etkisi azaltılır
  • Efektif ADC çözünürlüğü artırılır (oversampling)
  • Her ölçüm döngüsünde aykırı değerler filtrelenir
• Akım Kaynağı Kalibrasyonu
  • Hassas akım kaynağı ile sensör tepkisi haritalanır
  • Doğrusal olmayan bölgeler için düzeltme faktörleri hesaplanır
  • Sıcaklık hassasiyeti için çoklu sıcaklıklarda kalibrasyon tekrarlanır
  • Kalibrasyondan elde edilen veriler yazılıma entegre edilerek hassasiyet artırılır
• Sinyal İşleme Teknikleri
  • Kalman filtresi gibi gelişmiş algoritmaları kullanarak tahmin hatası azaltılır
  • Frekans alanı filtrelerini uygulayarak belirli frekans bileşenleri izole edilir
  • Wavelet dönüşümü ile geçici olayların ve gürültünün ayrıştırılması sağlanır
  • Uyarlanabilir filtrelerle dinamik değişen koşullara adapte olunur

Sıcaklık Etkisi ve Kompanzasyon

Sıcaklık değişimlerinin ACS712 üzerindeki etkilerini azaltma yöntemleri:

• Sıcaklık Etkilerinin Anlaşılması
  • ACS712'nin sıfır akım çıkışı sıcaklıkla değişir (tipik olarak 0.1%/°C)
  • Sensör hassasiyeti sıcaklıkla hafifçe değişebilir
  • Yüksek akımlarda sensörün kendi kendine ısınması ek kaymalara neden olabilir
  • Ortam sıcaklığındaki ani değişimler geçici ölçüm hatalarına yol açabilir
• Donanımsal Kompanzasyon
  • Sıcaklık sensörü (NTC/PTC, DS18B20, LM35) ile sensör sıcaklığını izleyin
  • Sensörün sıcaklık kararlılığını sağlamak için termal izolasyon uygulayın
  • Yüksek akımlarda sensör soğutması için ısı dağıtıcı (heat sink) kullanın
  • Termal yalıtım malzemeleri ile harici sıcaklık değişimlerinden koruyun
• Yazılımsal Kompanzasyon
  • Sıcaklık-ofset ilişkisini modelleyen deneysel bir formül oluşturun
  • Ölçülen sıcaklık değerine göre dinamik kompanzasyon uygulayın
  • Farklı sıcaklık aralıkları için çoklu kalibrasyon tabloları kullanın
  • Periyodik otomatik kalibrasyon ile uzun süreli sıcaklık etkilerini giderin

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
