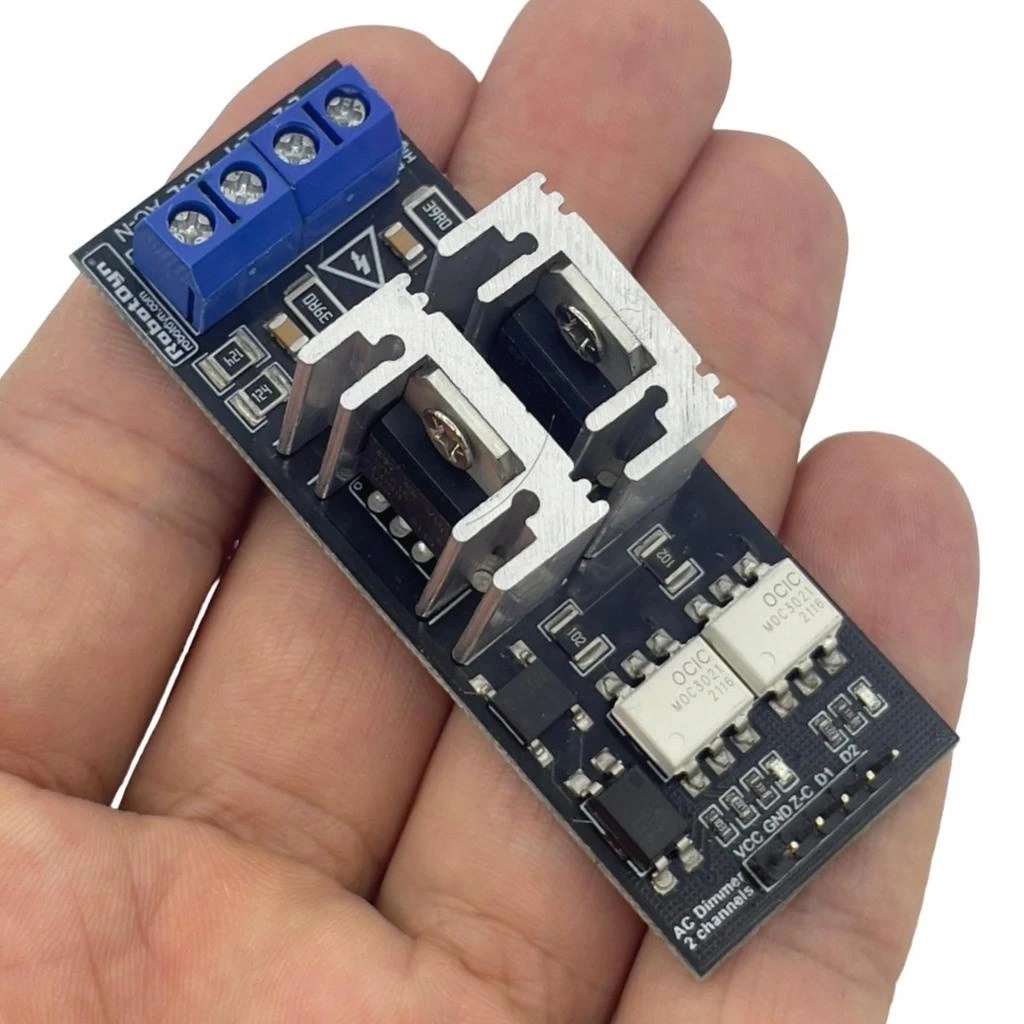

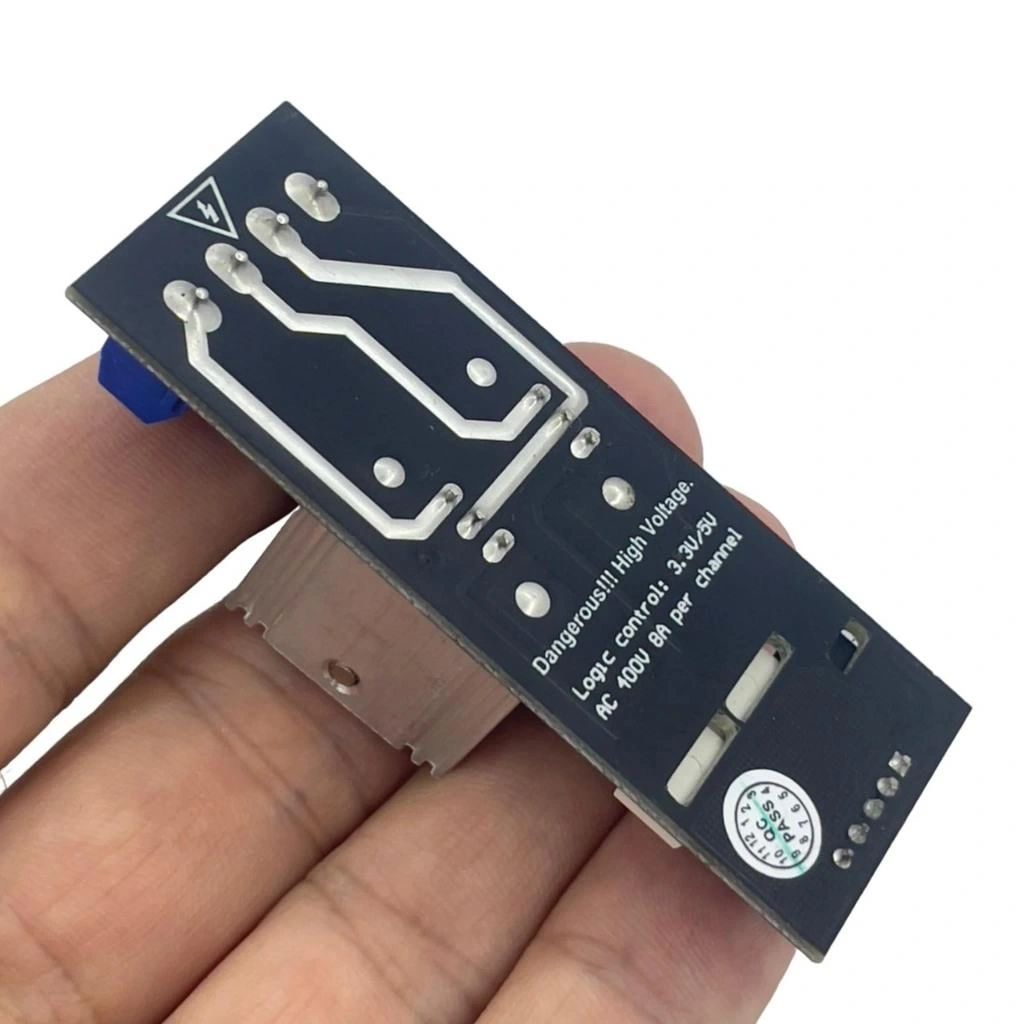

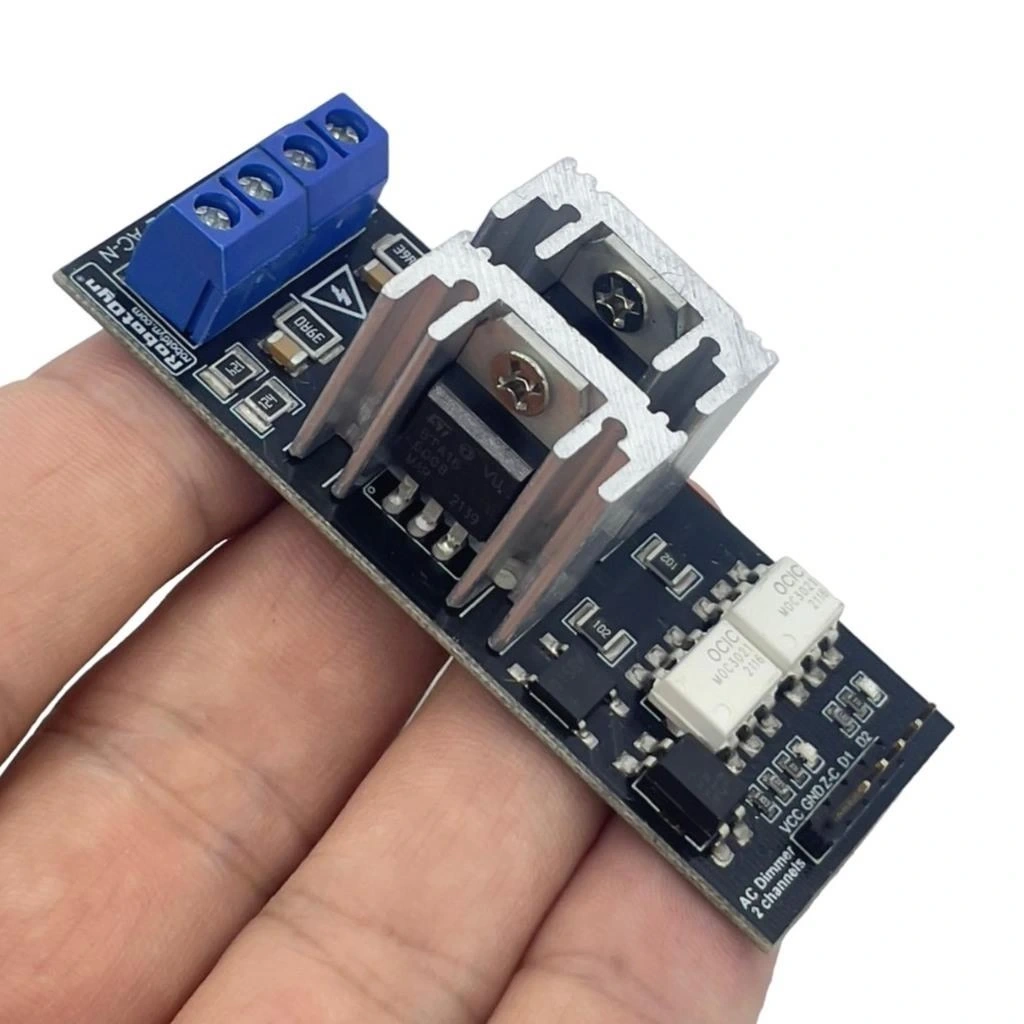

AC Voltaj Ayarlayıcı Dimmer Modülü 110-400V 2 Kanal

AC Voltaj Ayarlayıcı Dimmer Modülü (110-400V 2 Kanal)

AC Voltaj Ayarlayıcı Dimmer Modülü, 110-400V AC şebeke gerilimini kontrol etmek ve ayarlamak için tasarlanmış profesyonel bir güç düzenleme kartıdır. 2 kanallı yapısı sayesinde iki farklı AC yükü bağımsız olarak kontrol edebilme imkanı sunar. Bu modül, aydınlatma kontrolü, ısıtıcı güç ayarı ve AC motor hız kontrolü gibi uygulamalarda ideal çözüm sağlar.

Sıfır geçiş algılama teknolojisiyle çalışan bu dimmer modülü, elektromanyetik girişimi minimize ederek daha güvenli ve verimli bir güç kontrolü sağlar. Mikrodenetleyici uyumlu giriş pinleri sayesinde Arduino, Raspberry Pi veya diğer mikrodenetleyicilerle kolayca entegre edilerek, akıllı ev otomasyon sistemleri ve endüstriyel kontrol uygulamalarında kullanılabilir.

Kompakt tasarımı ve kolay montaj özellikleriyle AC Voltaj Ayarlayıcı Dimmer Modülü, AC güç kontrolü gerektiren elektronik projeleriniz için güvenilir ve esnek bir çözüm sunar. Arduino uyumlu yapısıyla, kullanıcı dostu programlama ve kontrol imkanı sağlar.

---

Teknik Özellikler

Bu bölümde AC Voltaj Ayarlayıcı Dimmer Modülünün detaylı teknik özellikleri listelenmektedir.

• Giriş Voltajı: 110V-400V AC
• Maksimum Yük Kapasitesi: Kanal başına 8A (maksimum toplam 16A)
• Kanal Sayısı: 2 bağımsız kanal
• Kontrol Arayüzü: 3.3V-5V Lojik seviye kontrolü
• Kontrol Metodu: Faz kesme (Triyak ile kontrol)
• Sinyal Girişi: 2 adet PWM veya analog giriş
• Çalışma Frekansı: 50/60Hz (Şebeke frekansına göre otomatik ayarlama)
• Sıfır Geçiş Algılama: Var (EMI azaltma için)
• İzolasyon: Optokuplör ile tam izolasyon
• PCB Boyutları: 80mm x 50mm x 25mm (yaklaşık)
• Montaj Delikleri: 4.0mm çaplı, 4 adet
• Terminal Bağlantısı: Vidalı terminal blokları
• Güç Göstergesi: LED gösterge
• Soğutma: Triyaklar için soğutucu levha
• Koruma Özellikleri: Aşırı sıcaklık ve aşırı akım koruması
• Çalışma Sıcaklığı: -20°C ile +70°C arası
• Çalışma Nemi: %10-%90 RH (yoğuşmasız)
• Uyumlu Yükler: Rezistif, indüktif veya kapasitif yükler
• Güç Ayar Aralığı: %0-%98 (tamamen kapalıdan tamamen açığa)
• Kontrolcü Uyumluluğu: Arduino, Raspberry Pi, PIC, AVR ve diğer MCU'lar
• Paket İçeriği: 1 adet 2 kanallı AC dimmer modülü
• Güvenlik Sertifikaları: CE uyumlu
• Yarı İletken Tipi: BTA16 veya muadili triyak

---

Kullanım Avantajları

AC Voltaj Ayarlayıcı Dimmer Modülünün sağladığı temel avantajlar aşağıda listelenmiştir.

• Çift Kanal Kontrolü: İki bağımsız AC yükü ayrı ayrı kontrol edebilme.
• Geniş Voltaj Aralığı: 110V-400V arası çalışma ile dünya çapında uyumluluk.
• Mikrodenetleyici Uyumluluğu: Arduino ve diğer MCU'larla kolay entegrasyon.
• Yüksek Güç Kapasitesi: Kanal başına 8A ile yüksek güçlü yükleri kontrol edebilme.
• Sıfır Geçiş Teknolojisi: Elektromanyetik girişimin ve anahtarlama gürültüsünün azaltılması.
• Tam İzolasyon: Optokuplör ile kontrol devresi ve yüksek voltaj arasında güvenli ayrım.
• Lineer Güç Kontrolü: %0-%98 arası hassas güç ayarlama imkanı.
• Hızlı Tepki Süresi: Hızlı dimmer kontrolü için optimize edilmiş devre tasarımı.
• Kompakt Boyut: 80mm x 50mm boyutuyla minimum alan gereksinimi.
• Çeşitli Yük Desteği: Rezistif, indüktif ve kapasitif yüklerde çalışabilme.

---

İdeal Kullanım Alanları

Bu AC dimmer modülünün tipik kullanım alanları aşağıda listelenmiştir.

• Ev Aydınlatma Kontrolü: Akkor ve halojen lambalar için dimmer özelliği
• Endüstriyel Isıtıcı Kontrolü: Endüstriyel fırın ve ısıtıcıların hassas güç kontrolü
• Ev Otomasyon Sistemleri: Akıllı ev uygulamalarında aydınlatma ve klima kontrolü
• AC Motor Hız Kontrolü: Vantilatör, fan ve pompa motorlarının hız ayarı
• Laboratuvar Ekipmanları: Hassas sıcaklık ve güç kontrolü gerektiren laboratuvar cihazları
• Akvaryum ve Sera Sistemleri: Isıtıcı ve aydınlatma kontrolü için otomatik sistemler
• Sahne Aydınlatması: Profesyonel sahne ve stüdyo aydınlatma kontrolü
• Isıtma Sistemleri: Elektrikli ısıtıcı, ısıtma pedleri ve radyatör kontrolü
• Endüstriyel Otomasyon: Fabrika ve üretim hatlarında güç kontrolü
• Sanatsal Aydınlatma Projeleri: Interaktif sanat enstalasyonları ve sergiler

---

Bağlantı ve Kurulum Rehberi

AC Voltaj Ayarlayıcı Dimmer Modülünün güvenli kurulumu ve bağlantısı için adımlar.

---

Çalışma Prensibi ve Teknoloji

AC Voltaj Ayarlayıcı Dimmer Modülünün çalışma prensipleri ve kullandığı teknoloji.

Bu dimmer modülü, voltaj dönüştürücüler arasında özel bir kategori olan AC güç kontrolü sağlar ve triyak temelli faz kesme teknolojisini kullanır.

Faz Kesme Teknolojisi:

AC dimmer modülünün temel çalışma prensibi:

• AC Sinüs Dalgası: AC güç, 50/60Hz frekansında sinüzoidal dalga formundadır
• Sıfır Geçiş Algılama: Modül, AC dalganın sıfır noktasından geçişini algılar
• Tetikleme Gecikmesi: Triyakın tetiklenmesi sıfır geçişinden sonra belirli bir süre geciktirilir
• Kısmi İletim: Triyak, her yarım dalganın sadece bir kısmında iletim yapar
• Güç Kontrolü: Tetikleme anının ayarlanmasıyla ortalama güç çıkışı kontrol edilir

Bu prensip, güç kaybını minimize ederek verimli bir enerji kontrolü sağlar.

Triyak ve Optokuplör Yapısı:

Modülün ana bileşenleri ve işlevleri:

• Triyak: İki yönlü akım kontrolü sağlayan güç yarı iletkeni
• Optokuplör: Düşük voltaj kontrol devresini yüksek gerilimden izole eden optik bağlayıcı
• Sıfır Geçiş Devresi: AC dalganın sıfır voltaj noktasını algılayan hassas devre
• Filtre Devresi: Gürültü ve parazitleri azaltan RC filtre bileşenleri
• Soğutucu: Triyakın çalışma sırasında oluşan ısıyı dağıtan metal levha

Bu bileşenler bir arada çalışarak güvenli ve verimli bir AC güç kontrolü sağlar.

Sıfır Geçiş Algılama Avantajları:

Sıfır geçiş teknolojisinin sağladığı faydalar:

• Elektromanyetik Girişim (EMI) Azaltma: Sıfır voltajda anahtarlama ile EMI minimizasyonu
• Uzun Bileşen Ömrü: Triyakların ve kontrol edilen yüklerin ömrünü uzatma
• Güç Hattı Gürültüsü Azaltma: Diğer cihazlara yayılan elektriksel gürültünün azaltılması
• Yüksek Güvenilirlik: Ani gerilim artışlarının ve ark oluşumunun önlenmesi
• Hassas Güç Kontrolü: Daha doğru ve tekrarlanabilir güç kontrolü

Sıfır geçiş teknolojisi, profesyonel güç kontrol uygulamalarında standart bir gereksinimdir.

---

Arduino ile Kontrol

AC Voltaj Ayarlayıcı Dimmer Modülünün Arduino ile kontrolü ve örnek kodlar.

Bu dimmer modülü, Arduino platformu ile kolayca entegre edilebilir ve PWM sinyalleri kullanılarak hassas kontrol sağlanabilir.

Arduino Bağlantısı:

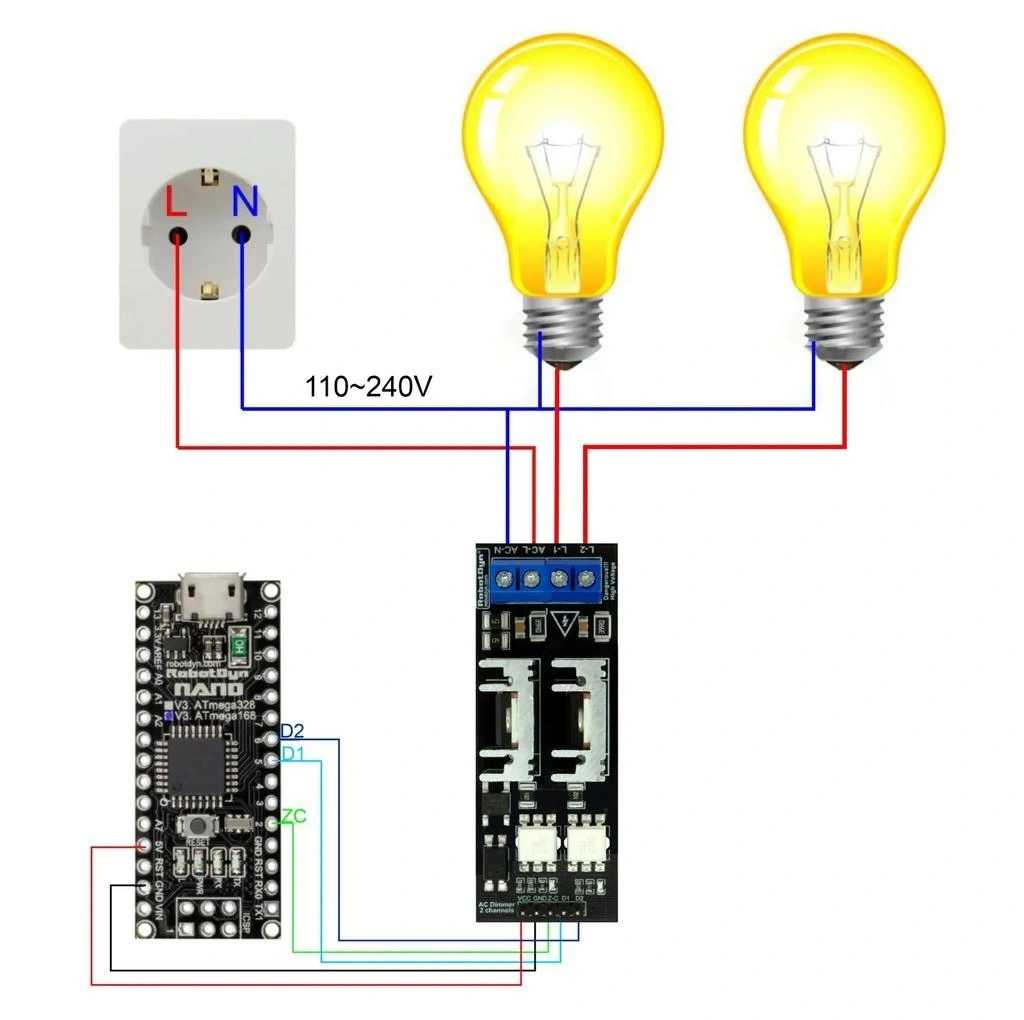

Dimmer modülü ile Arduino arasındaki bağlantı şeması:

• Dimmer G (Ground) → Arduino GND: Ortak toprak bağlantısı
• Dimmer S1 (Sinyal 1) → Arduino PWM Pin: Kanal 1 kontrol sinyali (örn. pin 9)
• Dimmer S2 (Sinyal 2) → Arduino PWM Pin: Kanal 2 kontrol sinyali (örn. pin 10)
• Arduino 5V Güç: Dimmer modülünün kontrolü için kullanılan optokuplörlerin beslenmesi (isteğe bağlı)
• AC Güç Kaynağı: Dimmer modülünün L ve N girişlerine şebeke gücü bağlantısı

Bağlantı yapılırken yüksek voltaj tarafı ile düşük voltaj (Arduino) tarafı arasında fiziksel ayrım sağlanmalıdır.

Temel Arduino Kod Örneği:

İki kanallı dimmer kontrolü için örnek Arduino kodu:

// Arduino ile AC Dimmer Kontrol Örneği
// Kanal 1 için pin 9, Kanal 2 için pin 10 kullanılmıştır

int AC_LOAD1 = 9;    // Dimmer Modülü Sinyal 1 için Arduino pin
int AC_LOAD2 = 10;   // Dimmer Modülü Sinyal 2 için Arduino pin

void setup()
{
  pinMode(AC_LOAD1, OUTPUT);  // Çıkış olarak ayarla
  pinMode(AC_LOAD2, OUTPUT);  // Çıkış olarak ayarla

  // PWM frekansını ayarla (isteğe bağlı)
  // TCCR1B = TCCR1B & B11111000 | B00000001; // Timer 1 için 31372.55 Hz
}

void loop()
{
  // İlk kanalı %50 güçte çalıştır
  analogWrite(AC_LOAD1, 128);

  // İkinci kanalı %75 güçte çalıştır
  analogWrite(AC_LOAD2, 192);

  delay(5000);  // 5 saniye bekle

  // Kanalların gücünü değiştir
  analogWrite(AC_LOAD1, 64);   // %25 güç
  analogWrite(AC_LOAD2, 255);  // %100 güç

  delay(5000);  // 5 saniye bekle
}

Bu basit kod, iki kanalı farklı güç seviyelerinde kontrol eder ve periyodik olarak değiştirir.

Gelişmiş Kontrol Uygulamaları:

Dimmer modülünün daha gelişmiş kullanımları:

• Yumuşak Değişim: Işık seviyesini ani değil kademeli olarak değiştirme
• Potansiyometre Kontrolü: Analog girişle manuel kontrol imkanı
• Sensör Entegrasyonu: Işık sensörü veya sıcaklık sensörü ile otomatik güç kontrolü
• Zaman Tabanlı Kontrol: Belirli zamanlarda otomatik güç ayarlaması
• Uzaktan Kontrol: Bluetooth veya WiFi modülleri ile kablosuz kontrol

Arduino'nun esnekliği sayesinde dimmer modülü çok çeşitli uygulamalara entegre edilebilir.

---

Güvenlik Önlemleri ve Dikkat Edilecek Hususlar

AC Voltaj Ayarlayıcı Dimmer Modülü ile çalışırken alınması gereken güvenlik önlemleri.

AC şebeke voltajı ile çalışma tehlikelidir ve özel güvenlik önlemleri gerektirir. Dimmer modülü kullanılırken dikkat edilmesi gereken kritik hususlar:

Elektrik Güvenliği:

Elektrik çarpması ve yangın risklerini önlemek için temel güvenlik kuralları:

• Güç Kesme: Bağlantı yaparken veya değişiklik yaparken ana güç kaynağını mutlaka kapatın
• İzolasyon: Yüksek voltaj taşıyan parçaları izole edin ve dokunmayın
• Topraklama: Sisteminizin uygun şekilde topraklandığından emin olun
• Çıplak Teller: Hiçbir çıplak tel veya bağlantı noktası açıkta kalmamalıdır
• Uygun Kablolama: Akım taşıma kapasitesi yeterli ve doğru yalıtımlı kablolar kullanın

Şebeke voltajı tehlikelidir ve ölümcül olabilir, gereken tüm güvenlik önlemlerini alın.

Yük Uyumluluğu ve Sınırlamaları:

Modüle bağlanabilecek yükler hakkında önemli bilgiler:

• Yük Tipleri: Rezistif yükler (ısıtıcılar, akkor lambalar) en iyi performansı gösterir
• Kapasite Sınırları: Kanal başına 8A maksimum limiti asla aşmayın
• LED Uyumluluğu: Standart LED'ler genellikle uyumlu değildir, dimlenebilir LED sürücüleri gerekebilir
• İndüktif Yükler: Motorlar gibi indüktif yükler için ek koruma devreleri gerekebilir
• Kapasitif Yükler: SMPS (anahtarlamalı güç kaynaları) gibi kapasitif yüklerle kullanmayın

Uygun olmayan yükler, cihaza zarar verebilir veya güvenlik riski oluşturabilir.

Isı Yönetimi ve Kurulum:

Modülün güvenli çalışması için ısı kontrolü önerileri:

• Havalandırma: Modülün etrafında yeterli hava sirkülasyonu sağlayın
• Soğutucu Plaka: Yüksek güçlerde ek soğutucu gerekebilir
• Montaj Yüzeyi: Yanmaz ve ısıya dayanıklı bir yüzey üzerine monte edin
• Muhafaza: Yüksek voltaj taşıyan kısımlar için uygun muhafaza/kutu kullanın
• Sıcaklık İzleme: İlk kullanımda ve yüksek yüklerde sıcaklığı kontrol edin

Aşırı ısınma, cihaz arızalarına ve potansiyel yangın tehlikelerine yol açabilir.

---

Uyumlu Yükler ve Kontrol Edilecek Cihazlar

AC Voltaj Ayarlayıcı Dimmer Modülü ile kontrol edilebilecek farklı yük tipleri ve cihazlar.

Dimmer modülünün performansı, kontrol edilen yük türüne bağlı olarak değişir. Farklı yük tipleriyle çalışma özellikleri:

Rezistif Yükler:

En iyi performans gösteren ve sorunsuz çalışan yük türleri:

• Akkor Lambalar: Klasik ampuller, mükemmel dimmer uyumluluğu gösterir
• Halojen Lambalar: 110V/220V şebeke ile doğrudan çalışan tip
• Elektrikli Isıtıcılar: Fanlı veya fansız ısıtıcı sistemleri
• İnfrared Isıtıcılar: Seramik veya quartz infrared ısıtma elemanları
• Elektrikli Su Isıtıcıları: Rezistans tabanlı ısıtma sistemleri

Rezistif yükler, dimmer modülüyle en uyumlu ve en kolay kontrol edilebilir cihazlardır.

İndüktif Yükler:

Dikkatli kullanım gerektiren, bazı durumlarda adaptasyon gerektiren yükler:

• Tek Fazlı AC Motorlar: Fan, pompa ve bazı ev aletleri
• Transformatör Tabanlı Halojen Lambalar: Alçak voltaj transformatörlü sistemler
• Floresan Lambalar (Balastlı): Geleneksel balastlı floresan tüpler
• Elektrik Motorlu El Aletleri: Bazı matkap ve taşlama makineleri
• HVAC Fan Sistemleri: Isıtma ve havalandırma fan motorları

İndüktif yükler, triyak dimmerlerle güvenli çalışabilir ancak minimum yük gereksinimi ve motor performansı etkilenebilir.

Uyumsuz veya Özel Adaptasyon Gerektiren Yükler:

Doğrudan kullanılması önerilmeyen veya özel adaptörler gerektiren cihazlar:

• Standart LED Lambalar: Dimmerle uyumlu olmayan sürücülere sahip çoğu LED lamba
• CFL (Kompakt Floresan) Lambalar: Dimmerle çalışmak üzere tasarlanmamış olanlar
• Anahtarlamalı Güç Kaynakları: PC güç kaynakları, adaptörler
• İnverter Kontrollü Cihazlar: Modern klima sistemleri gibi
• Hassas Elektronik Ekipmanlar: Tıbbi cihazlar, ölçüm aletleri

Bu cihazların dimmer modülü ile kontrolü ya mümkün değildir ya da özel uyumlu sürücüler gerektirir.

---

Uygulama Projeleri ve Örnek Senaryolar

AC Voltaj Ayarlayıcı Dimmer Modülü ile gerçekleştirilebilecek ilginç ve pratik projeler.

Bu çok yönlü dimmer modülü kullanılarak çeşitli ev ve endüstriyel otomasyon projeleri geliştirilebilir. İşte bazı ilham verici uygulama senaryoları:

Akıllı Ev Aydınlatma Kontrolü:

Ev ortamına konfor ve enerji tasarrufu katan projeler:

• Gün Doğumu Simülatörü: Sabahları kademeli olarak artan ışık seviyesi ile doğal uyanma
• Ortam Aydınlatma Sistemi: Uzaktan kontrol edilebilen farklı oda atmosferleri yaratma
• Işık Sensörlü Otomatik Dimmer: Oda aydınlığına göre lambaları otomatik ayarlama
• Hareket Sensörlü Aydınlatma: Odaya girildiğinde yumuşak şekilde aydınlatma
• Zaman Kontrollü Aydınlatma: Gün içinde programlanabilir ışık seviyeleri

Bu projeler, Arduino ve çeşitli sensörlerle bütünleşik çalışarak akıllı ev sistemlerini geliştirir.

Endüstriyel ve Üretim Uygulamaları:

Üretim süreçlerinde hassas kontrol sağlayan projeler:

• Sıcaklık Kontrollü Isıtıcı Sistemi: Termostat ile entegre hassas sıcaklık kontrolü
• PID Kontrollü Fırın: Seramik veya cam fırınları için hassas sıcaklık profilleri
• Motor Hız Kontrolü: Üretim hatlarındaki konveyör bantların hız ayarı
• Laboratuvar Güç Kontrolü: Deney düzeneklerinde hassas güç ayarı
• Endüstriyel Kurutma Sistemleri: Nem sensörüyle entegre kurutma kontrolü

Endüstriyel uygulamalarda hassas ve tekrarlanabilir güç kontrolü kritik öneme sahiptir.

Yaratıcı ve Hobi Projeleri:

Sanatsal ve eğlence amaçlı ilginç uygulamalar:

• Müzik Reaktif Aydınlatma: Ses sensörüyle müziğe tepki veren lambalar
• Gölge Tiyatrosu Aydınlatması: Programlanabilir sahne ışıklandırma
• Yapay Gün Döngüsü: Bitki yetiştirme veya akvaryumlar için doğal gün ışığı simülasyonu
• Şömine Efekti: Gerçekçi yapay alev efekti yaratmak için ışık dalgalanmaları
• İnteraktif Sanat Enstalasyonları: Seyirci etkileşimine tepki veren aydınlatma sistemleri

Yaratıcı projeler, dimmer modülünün esnek programlama imkanlarından faydalanır.

---

Sorun Giderme ve Sık Karşılaşılan Problemler

AC Voltaj Ayarlayıcı Dimmer Modülü kullanırken karşılaşılabilecek sorunlar ve çözüm önerileri.

Dimmer modülüyle çalışırken karşılaşabileceğiniz yaygın sorunlar ve bunların nasıl çözüleceği:

Dimmer Çalışmıyor veya Tepki Vermiyor:

Modülün hiç çalışmaması durumunda kontrol edilecek noktalar:

• Güç Beslemesi: AC şebeke bağlantısının doğru yapıldığından emin olun
• Sinyal Bağlantıları: Kontrol pinlerinin bağlantısını ve doğruluğunu kontrol edin
• PWM Sinyali: Arduino'nun doğru PWM pini kullandığını ve sinyal ürettiğini doğrulayın
• Sigorta Kontrolü: Varsa, dahili sigortanın sağlam olduğunu kontrol edin
• Yük Bağlantısı: Kontrol edilecek cihazın doğru bağlandığını ve çalıştığını doğrulayın

Bağlantıları tek tek kontrol ederek sorun kaynağını izole etmek önemlidir.

Titreme veya Kararsız Çalışma:

Dimmer çalışıyor ancak titriyorsa veya kararsızsa:

• Filtre Devresi: Ek harici gürültü filtresi eklemeyi deneyin
• PWM Frekansı: Arduino PWM frekansını ayarlayın
• Uyumsuz Yük: Kontrol edilen cihazın dimmer ile uyumlu olduğunu doğrulayın
• Minimum Yük: Dimmerin minimum yük gereksiniminin karşılandığını kontrol edin
• Parazit Kaynakları: Çevredeki elektromanyetik parazit kaynaklarını uzaklaştırın

Titreme genellikle uyumsuz yüklerden veya elektriksel gürültüden kaynaklanır.

Isınma ve Termal Sorunlar:

Modülün aşırı ısınması durumunda yapılması gerekenler:

• Yük Kontrolü: Bağlanan yükün maksimum kapasiteyi aşmadığından emin olun
• Havalandırma: Modül çevresinde yeterli hava akışı sağlayın
• Ek Soğutucu: Triyaklar için daha büyük veya fanlı soğutucu ekleyin
• Çalışma Çevrimi: Sürekli yüksek güç yerine alternatif çalışma düzeni kullanın
• Isı Yalıtımı: Isı kaynaklarından uzak tutun ve ısı yalıtımlı muhafaza kullanın

Aşırı ısınma, cihaz ömrünü kısaltan ve güvenlik riski oluşturan önemli bir sorundur.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x AC Voltaj Ayarlayıcı Dimmer Modülü (110-400V 2 Kanal)
• 1 x Kullanım Kılavuzu

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
