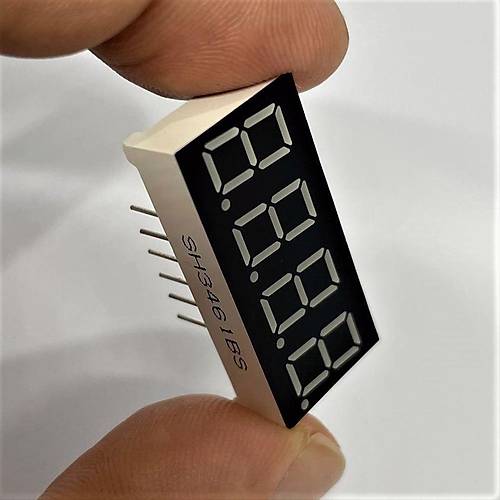

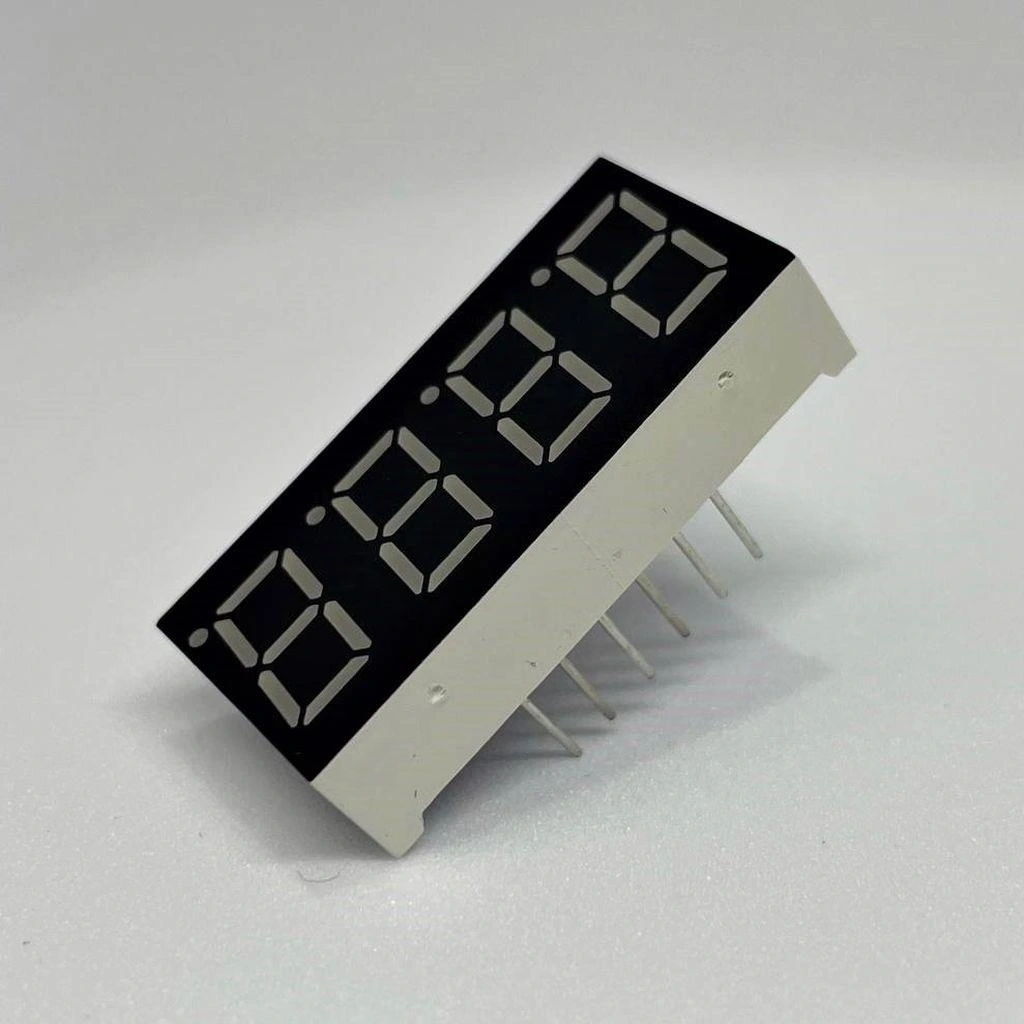

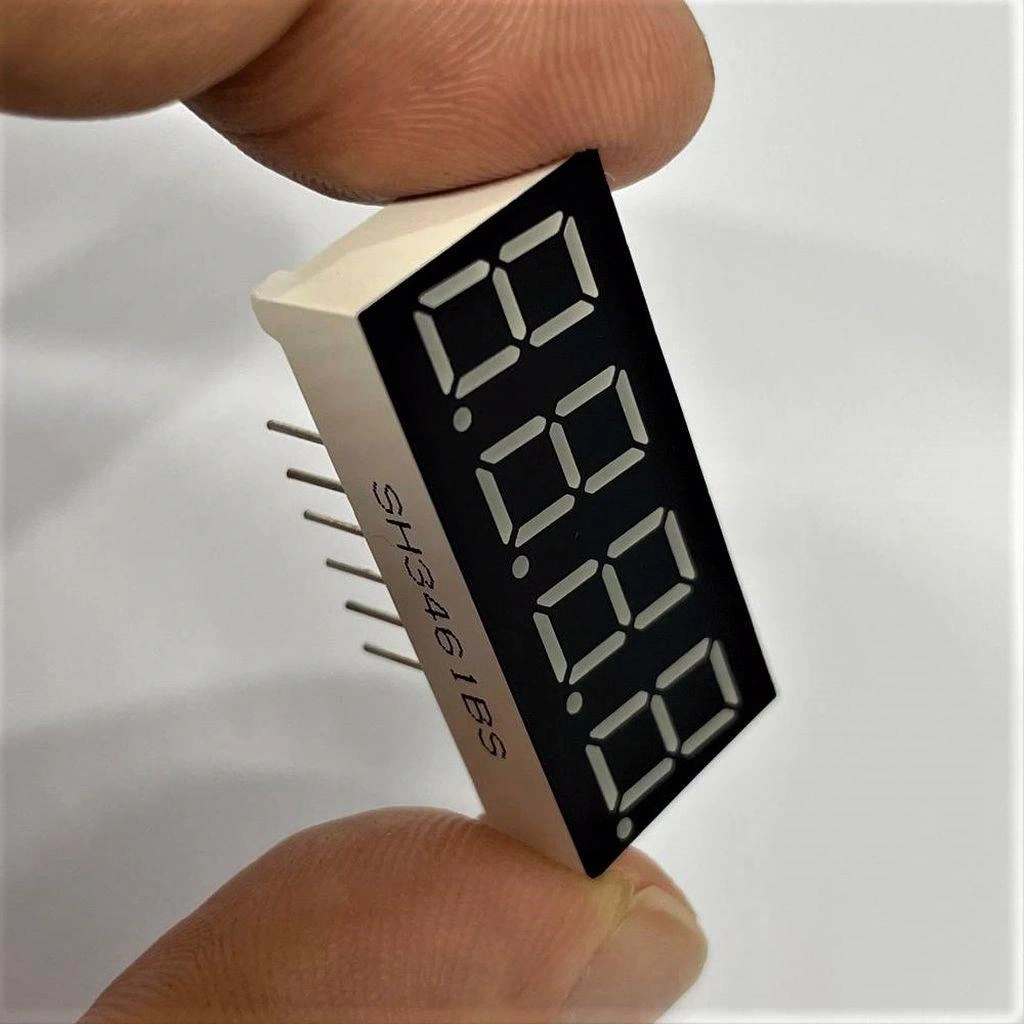

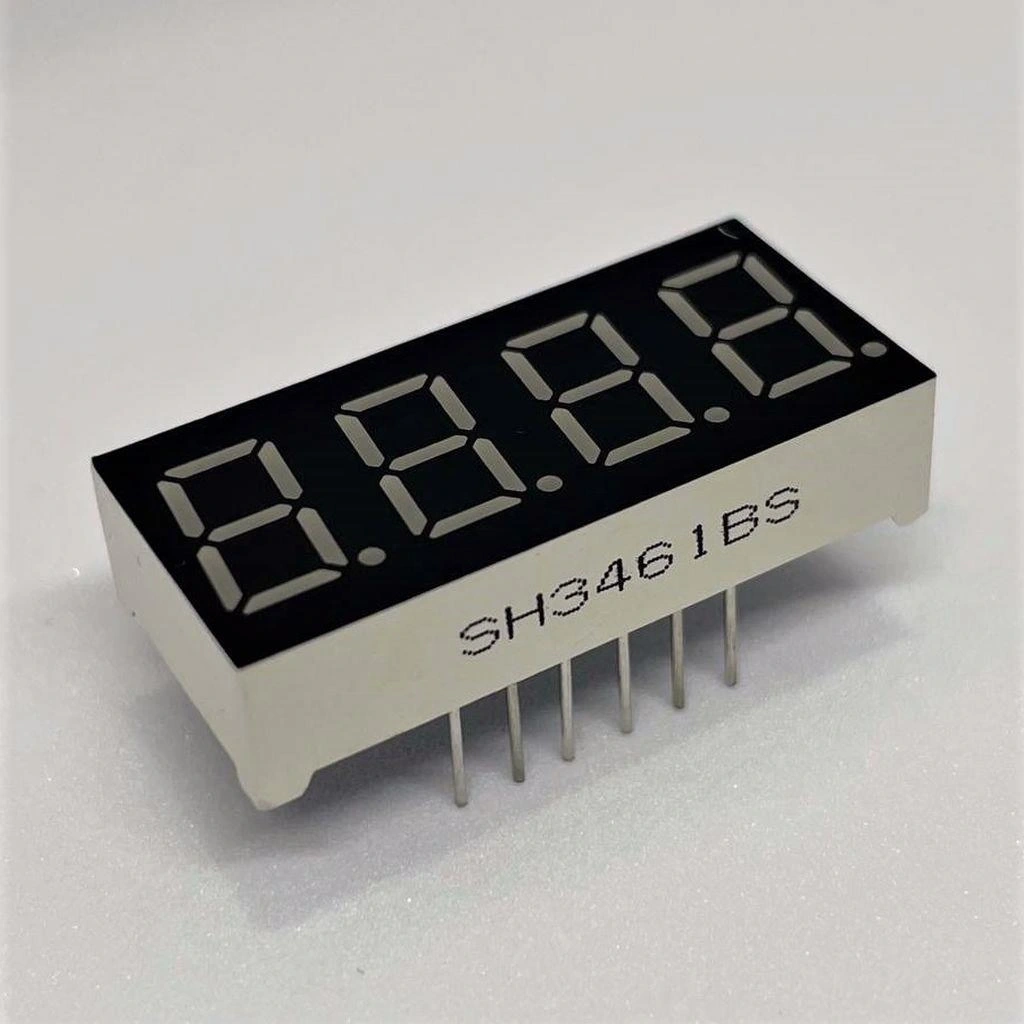

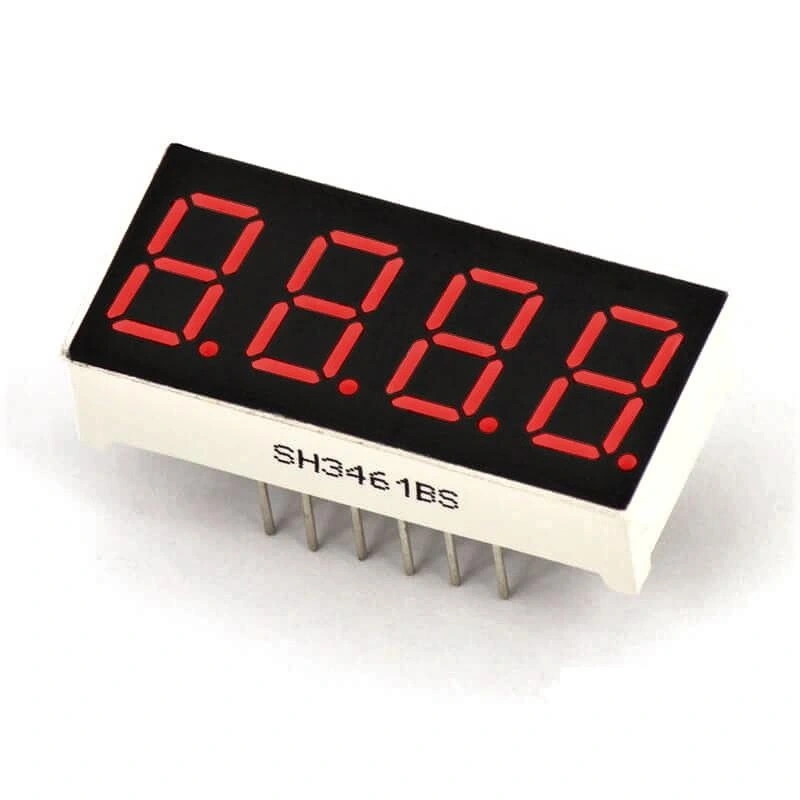

9.2mm 4'lü 7-Segment Display Ekran (Kırmızı Ortak Anot)

9.2mm 4'lü 7-Segment Display Ekran, dört basamaklı sayısal gösterim sağlayan kompakt bir LED gösterge modülüdür. Ortak anot yapısı ve parlak kırmızı segmentleri ile sayısal verileri, saat bilgisini veya ölçüm değerlerini net bir şekilde görüntülemek için idealdir.

Bu display modülü, Arduino tabanlı projeler için mükemmel bir görselleştirme çözümüdür. Sadece 12 pin ile tüm basamaklara erişim sağlanabilir ve shift register veya sürücü entegrelerle kullanılarak pin ihtiyacı daha da azaltılabilir.

LCD ve LCD Ekran kategorisindeki bu ürün, saat projeleri, sayaçlar, kronometre uygulamaları ve çeşitli elektronik göstergeler için kompakt ve enerji verimli bir görüntüleme çözümü sunar.

Teknik Özellikler

9.2mm 4'lü 7-Segment Display Ekranın detaylı teknik özellikleri aşağıda listelenmiştir.

• Ekran Tipi: 7-Segment LED Display.
• Konfigürasyon: Ortak Anot (Common Anode)
• Basamak Sayısı: 4 digit,
• Segment Boyutu: 9.2mm (0.36 inç) yükseklik
• Renk: Kırmızı
• Dalga Boyu: 620-625nm
• İleri Voltaj (VF): Tipik 2.0V-2.2V (segment başına)
• Maksimum Akım: 20mA (segment başına)
• Parlaklık: 60-80 mcd (segment başına, @20mA)
• Görüş Açısı: 120°
• Pin Sayısı: 12 pin (4 anot + 8 segment)

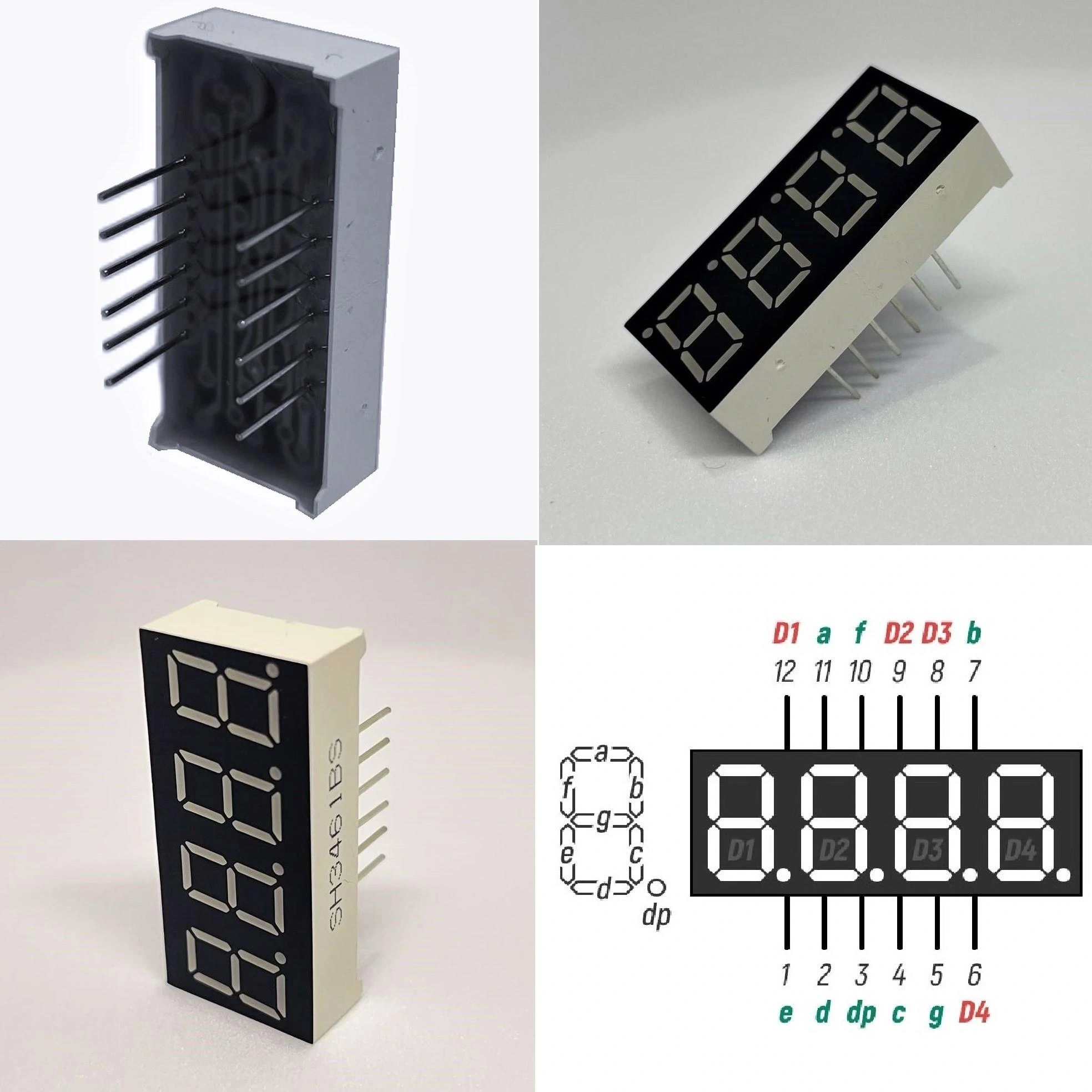

• Pin Konfigürasyonu:
  • A, B, C, D, E, F, G, DP: Segmentler
  • DIG1, DIG2, DIG3, DIG4: Digit Anotları
• Segment Düzeni:

      A
     ---
  F |   | B
     -G-
  E |   | C
     ---
      D   • DP


• Boyutlar: ~50mm x 19mm x 8mm (toplam modül)
• Çalışma Sıcaklığı: -25°C ~ +85°C
• Pin Aralığı: 2.54mm (0.1 inç) standart
• Multiplexing: Destekler (zaman paylaşımlı sürüş)

Bağlantı ve Kullanım

9.2mm 4'lü 7-Segment Display Ekranın bağlantısı ve kullanım talimatları.

Arduino ile temel bağlantı:

• Segment Pinleri (A-G, DP): Her biri Arduino'nun dijital pinlerine 220Ω-330Ω direnç üzerinden bağlanır
• Digit Pinleri (DIG1-DIG4): Arduino'nun dijital pinlerine doğrudan bağlanır (ortak anot)
• Ortak anot yapısında, bir basamağı aktifleştirmek için ilgili DIG pini HIGH, gösterilecek segmentler LOW yapılmalıdır

Multiplexing (çoğullama) tekniği:

• Aynı anda sadece bir basamak aktif edilerek tüm basamakları sırayla gösterme tekniğidir
• Gözün algılama hızından daha hızlı yapıldığında, tüm basamaklar aynı anda yanıyormuş gibi görünür
• Her digit için 1-5ms arası aktif tutup, sırayla diğer digitlere geçiş yapılır
• Bu yöntem ile sadece 12 pin kullanılarak 4 basamak kontrol edilebilir
• Tazeleme frekansı genellikle 100Hz ve üzeri olmalıdır

Sürücü entegrelerle kullanım:

• MAX7219/MAX7221: SPI üzerinden sadece 3 Arduino pini ile 8 digite kadar kontrol
• 74HC595 Shift Register: 3 Arduino pini ile segment kontrolü, ek transistörler ile digit kontrolü
• CD4511: BCD (Binary Coded Decimal) decoder ile 4 pin üzerinden 7-segment kontrolü
• TM1637: I2C benzeri protokol ile 2 pin üzerinden 4 digit kontrol

Güç gereksinimleri:

• Tüm segmentler yandığında basamak başına maksimum 140mA akım çekebilir (7 segment + nokta)
• Multiplexing ile ortalama güç tüketimi azalır
• Arduino dijital pinleri genellikle 40mA'e kadar akım sağlayabilir, dikkatli olun
• Yüksek parlaklık için transistör veya sürücü entegre kullanın

Uygulama Alanları

9.2mm 4'lü 7-Segment Display Ekranın kullanılabileceği çeşitli projeler ve uygulama alanları.

Zaman ve Ölçüm Göstergeleri

• Dijital saatler
• Geri sayım zamanlayıcıları
• Kronometre projeleri
• Sıcaklık göstergeleri
• Nem ölçer ekranları

Elektronik Projeler

• Sayaç ve skorboard göstergeleri
• Voltmetre ve ampermetre
• Frekans sayacı
• RPM (devir) göstergesi
• Elektronik terazi ekranı

Eğitim ve Hobi

• Arduino eğitim kitleri
• Elektronik deney setleri
• Basit oyun göstergeleri
• Programlama öğrenme projeleri
• Elektronik saatler

Proje Örnekleri

9.2mm 4'lü 7-Segment Display Ekran kullanılarak yapılabilecek detaylı proje örnekleri.

Arduino Tabanlı Dijital Saat ve Termometre

Arduino Nano, 4'lü 7-segment display, DS3231 RTC modülü ve DHT11 sıcaklık sensörü kullanarak kombine bir saat ve termometre projesi geliştirebilirsiniz. DS3231 RTC modülü, hassas zaman tutma özelliği sağlar ve pil yedeklemesi sayesinde Arduino kapansa bile çalışmaya devam eder. Sistem, 7-segment ekranda saat ve dakikayı gösterir, iki nokta işareti saniye geçişlerinde yanıp söner. Kullanıcı, butonlar yardımıyla saat ve sıcaklık gösterimi arasında geçiş yapabilir. Sıcaklık modunda, DHT11 sensöründen alınan değer ekranda gösterilir ve °C sembolü için özel segment kombinasyonu kullanılır. Ayrıca, ışık sensörü ekleyerek gece modu oluşturabilir, karanlıkta ekran parlaklığını otomatik olarak azaltabilirsiniz. Projeyi geliştirmek için alarm fonksiyonu, kronometre veya geri sayım zamanlayıcısı eklenebilir. Tüm sistem, kompakt bir kutu içine yerleştirilerek masa üstü saati olarak kullanılabilir.

Elektronik Geri Sayım Zamanlayıcısı

Arduino UNO, 4'lü 7-segment display, döner kodlayıcı (rotary encoder), buzzer ve üç buton kullanarak çok fonksiyonlu bir geri sayım zamanlayıcısı oluşturabilirsiniz. Döner kodlayıcı, dakika ve saniye ayarını hızlı ve hassas bir şekilde yapmanızı sağlar. İlk buton başlat/durdur, ikinci buton sıfırlama, üçüncü buton ise hafıza fonksiyonu için kullanılır. Hafıza butonu, sık kullanılan süreleri kaydedip geri çağırmanıza olanak tanır. 7-segment ekranda, kalan süre dakika ve saniye olarak gösterilir, son 10 saniyede ekran yanıp söner, ve süre dolduğunda buzzer ile sesli uyarı verilir. Multiplexing tekniği ile ekranın dört basamağı da kontrol edilir, böylece minimum pin kullanımı sağlanır. Zamanlayıcı için, Arduino'nun zamanlayıcı kesmeleri kullanılarak hassas zaman ölçümü yapılır. Bu proje, mutfak zamanlayıcısı, egzersiz kronometresi veya çalışma zamanı takibi için idealdir.

Dijital Voltmetre ve Ampermetre

Arduino Nano, 4'lü 7-segment display, voltaj bölücü devre ve ACS712 akım sensörü kullanarak kompakt bir voltmetre ve ampermetre yapabilirsiniz. Voltaj ölçümü için, Arduino'nun analog girişine bağlanan bir voltaj bölücü devre (örneğin, 100kΩ ve 10kΩ dirençler) kullanılır. Bu sayede Arduino'nun 0-5V ölçüm aralığı, 0-55V'a genişletilebilir. Akım ölçümü için, ACS712 sensörü devreye seri olarak bağlanır ve çıkışı Arduino'nun başka bir analog girişine bağlanır. 7-segment display, multiplexing yöntemiyle kontrol edilir ve ölçülen değerler ekranda gösterilir. Buton yardımıyla voltaj ve akım gösterimi arasında geçiş yapılabilir. Yazılımda, daha hassas ölçüm için örnekleme ve ortalama alma teknikleri kullanılır. Ayrıca, aşırı voltaj veya akım durumunda ekranın yanıp sönmesi ve buzzer ile uyarı verilmesi eklenebilir. Bu proje, elektronik laboratuvarları, DIY güç kaynağı projeleri veya batarya şarj durumu izleme için kullanışlı bir araçtır.

Sorun Giderme ve İpuçları

9.2mm 4'lü 7-Segment Display Ekran kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Segmentler Yanmıyor: Doğru direnç değerlerini kullandığınızı kontrol edin. Bağlantıların doğru yapıldığından emin olun. Ortak anot yapısında segmentleri LOW yapmanız gerektiğini unutmayın. Multiplexing hızının yeterince yüksek olduğunu doğrulayın. Segmentlerin sürekli yanması için akımın 20mA'i aşmadığından emin olun.
• Düşük Parlaklık: Direnç değerlerini azaltmayı düşünün (minimum 150Ω önerilir). Multiplexing döngüsünü optimize edin, her basamağa daha fazla zaman ayırın. Ortam ışığına göre parlaklık ayarı ekleyin. Uygun olmayan lojik seviyeleri nedeniyle voltaj düşüşü olabilir, sürücü entegre kullanmayı düşünün.
• Bazı Segmentler/Digitler Çalışmıyor: Bağlantıları kontrol edin, kopuk veya gevşek kablo olabilir. Segmentin veya digitin hasar görüp görmediğini test edin. Kod içinde ilgili pine çıkış ataması yapıldığından emin olun. Direnç değerlerinin eşit olduğunu kontrol edin.
• Titreşen Görüntü: Multiplexing hızını artırın, en az 100Hz tazeleme oranı kullanın. Kesme (interrupt) tabanlı multiplexing uygulamayı deneyin. delay() yerine millis() kullanarak zamanlama yapın. Diğer işlemlerin multiplexing döngüsünü engellememesine dikkat edin.
• Hayalet Segmentler: Çapraz konuşma (crosstalk) sorunu olabilir, multiplexing döngüsünde digit geçişleri arasında kısa bir gecikme ekleyin. Tüm segmentleri kapatma ve açma arasında mikrosaniye seviyesinde gecikme koyun. Pull-down dirençleri ekleyerek yüzer durumda kalan pinlerin etkisini azaltın.

Performans İpuçları

• Zaman kritik uygulamalar için doğrudan port manipülasyonu kullanın
• Görsel efektler için kademeli parlaklık değişimi uygulayın
• Sürücü entegreler kullanarak Arduino pinlerini serbest bırakın
• Güç tüketimini azaltmak için PWM ile parlaklık kontrolü yapın
• Gösterilecek karakterlerin segment haritasını bir lookup tablosunda saklayın

Paket İçeriği

• 9.2mm 4'lü 7-Segment Display Ekran (Kırmızı Ortak Anot)
