7.0 Inch Nextion 32MB Dahili Hafıza NX8048K070

7.0 Inch Nextion 32MB Dahili Hafıza NX8048K070

7.0 Inch Nextion 32MB Dahili Hafıza NX8048K070, elektronik projeleriniz için yüksek kaliteli bir dokunmatik HMI (İnsan-Makine Arayüzü) çözümüdür. Bu geniş ekranlı model, 800x480 piksel çözünürlüğü ve zengin 32MB dahili hafızasıyla kullanıcı arayüzleriniz için geniş depolama alanı ve net görüntüleme imkanı sunar.

Nextion ekranlar, sadece dört pin bağlantısı gerektiren basit entegrasyonu ve kullanıcı dostu tasarım yazılımı ile mikrodenetleyici projelerinize profesyonel bir arayüz kazandırmanın en hızlı yolunu sunar. Dahili işlemcisi sayesinde ana mikrodenetleyicinin grafik işleme yükünü üstlenerek sistem performansını optimize eder.

Geniş ölçekli kullanıcı arayüzleri, çoklu sayfa tasarımları ve zengin görsel içerikli projeler için ideal olan 7.0 Inch Nextion Ekran, endüstriyel kontrol sistemlerinden akıllı ev otomasyonuna, 3D yazıcı arayüzlerinden eğitim ekipmanlarına kadar geniş bir uygulama yelpazesinde kullanılabilir.

---

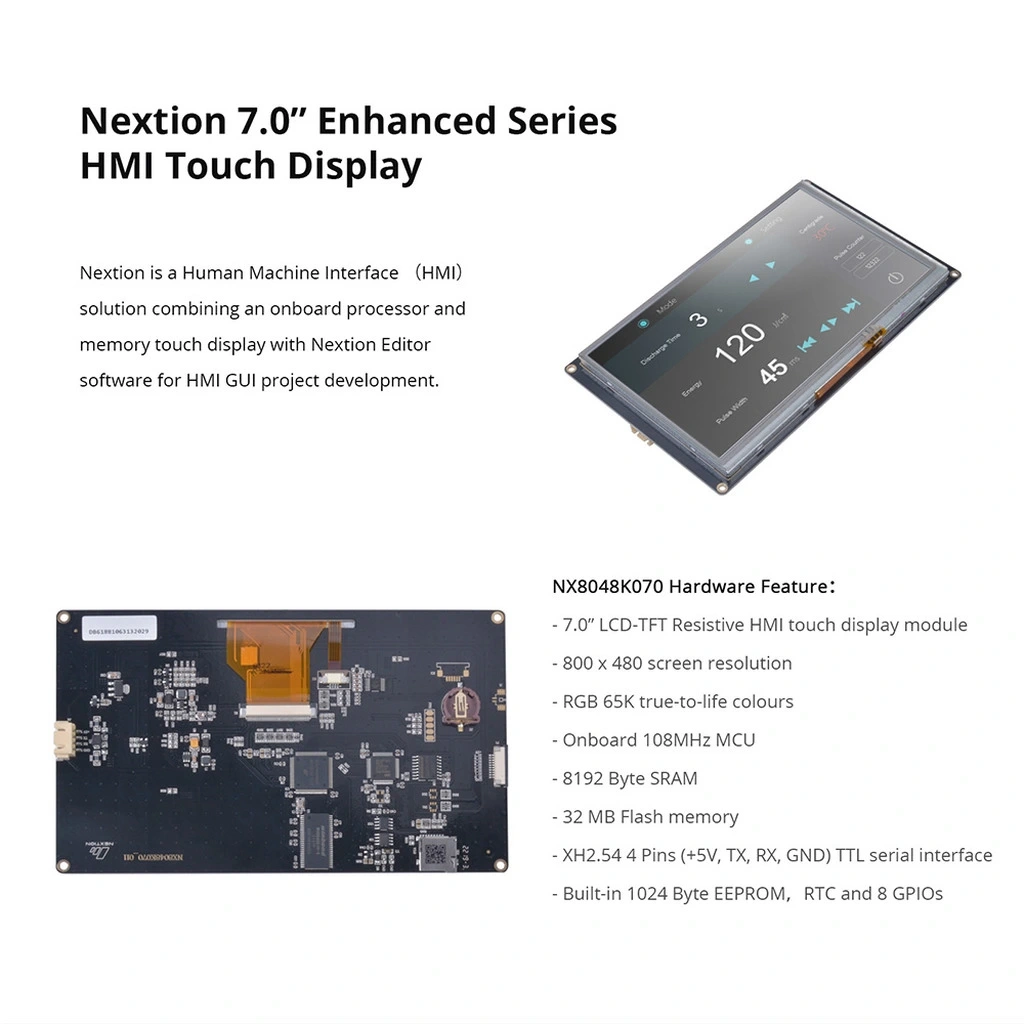

Teknik Özellikler

Bu bölümde 7.0 Inch Nextion ekranın detaylı teknik özellikleri listelenmektedir.

• Model: NX8048K070 (Basic Seri)
• Ekran Boyutu: 7.0 inç
• Çözünürlük: 800x480 piksel
• Dokunmatik Teknoloji: Rezistif dokunmatik panel
• Dahili Bellek: 32MB Flash
• İşlemci: 48MHz Cortex M0+ CPU
• RAM: 3584 bayt
• Arayüz: 4-pin TTL Seri port (VCC, GND, TX, RX)
• Baud Rate: 2400-115200 bps (varsayılan: 9600)
• Çalışma Voltajı: 5V DC (±10%)
• Çalışma Akımı: ~220mA
• Arka Işık: LED, yazılımla ayarlanabilir parlaklık
• Görüş Açısı: Yatay 70°, Dikey 70°
• SD Kart Yuvası: Var (arayüz yükleme için)
• Çalışma Sıcaklığı: -20°C ile +70°C arası
• Boyutlar: 181 x 108 x 7 mm
• Aktif Ekran Alanı: 154.08 x 85.92 mm
• Görüntü: 65K (RGB 16 bit) renk derinliği
• Tazeleme Hızı: 55-65 FPS
• MCU Donanımı: Dahili, harici kontrol kartı gerektirmez

---

Arayüz ve Bağlantı Avantajları

7.0 Inch Nextion ekranın sağladığı temel arayüz ve bağlantı avantajları aşağıda listelenmiştir.

• Basit Bağlantı: Sadece dört pinde tüm iletişim ve güç bağlantısı (VCC, GND, TX, RX).
• Mikrodenetleyici Bağımsızlığı: Dahili işlemci ile grafik işlemleri için ana kontrolcüyü serbest bırakır.
• Geniş Bellek: 32MB dahili bellek ile zengin içerikli arayüzler oluşturabilme.
• Kullanıcı Dostu Tasarım: Nextion Editor ile sürükle-bırak arayüz geliştirme.
• Çoklu Sayfa Desteği: Karmaşık menüler ve farklı ekranlar arası geçişler.
• Kolay Güncelleme: MicroSD kart ile hızlı ve basit arayüz değişimi.
• Esnek İletişim Hızı: 2400-115200 bps arası ayarlanabilir baud rate.
• Geniş Ekran Alanı: 7 inç ekran ile yeterli görsel içerik alanı.
• Çoklu Platform Desteği: Arduino, ESP, PIC, STM32 gibi tüm mikrodenetleyicilerle uyumlu.
• Endüstriyel Sıcaklık Aralığı: -20°C ile +70°C arası çalışma kapasitesi.

---

İdeal Kullanım Alanları

Bu dokunmatik ekranın tipik kullanım alanları aşağıda listelenmiştir.

• Endüstriyel Kontrol Panelleri: Makine kontrol ve izleme arayüzleri
• Akıllı Ev Otomasyonu: Merkezi kontrol panelleri
• 3D Yazıcı Arayüzleri: Gelişmiş yazıcı kontrol ekranları
• IoT Cihazları: Veri görselleştirme ve kontrol panelleri
• Laboratuvar Ekipmanları: Test ve ölçüm cihazları
• Elektronik Proje Arayüzleri: Arduino ve diğer mikrodenetleyicilerle projeler
• CNC Makineleri: İşlem kontrolü ve izleme ekranları
• Medikal Cihazlar: Hasta izleme ve tıbbi kontrol ekranları
• Eğitim Ekipmanları: İnteraktif öğrenme arayüzleri
• Veri Görselleştirme: Sensör verilerini grafiklerle gösterme

---

Kurulum ve Kullanım İpuçları

Nextion ekrandan maksimum verim almak için kurulum ve kullanım önerileri.

---

32MB Hafıza Kapasitesi ve Avantajları

7.0 Inch Nextion ekranın 32MB dahili hafızasının sağladığı avantajlar ve kullanım imkanları.

7.0 Inch Nextion 32MB modeli, standart Nextion ekranlara göre iki kat daha fazla dahili bellek sunar. Bu genişletilmiş hafıza kapasitesi, daha zengin içerikli ve karmaşık arayüzler tasarlamak için gereken alanı sağlar.

32MB Hafıza Kapasitesi Neleri Sağlar:

Genişletilmiş belleğin sunduğu temel avantajlar:

• Daha Fazla Sayfa: 20-30 arası orta karmaşıklıkta sayfa depolayabilme imkanı.
• Yüksek Kaliteli Görseller: Daha fazla ve daha yüksek çözünürlüklü resim kullanabilme.
• Çoklu Font Desteği: 10-15 farklı yazı tipi ve boyutunu aynı projede kullanabilme.
• Animasyon İmkanı: Frame-by-frame animasyonlar için yeterli depolama alanı.
• Dil Desteği: Çoklu dil desteği için gereken ekstra kaynak dosyalarını saklayabilme.

Bu özellikler, daha profesyonel ve kullanıcı dostu arayüzler tasarlamanıza olanak tanır.

Proje Karmaşıklığı ve Bellek İlişkisi:

32MB belleğin farklı proje tiplerine göre kullanımı:

• Basit Kontrol Arayüzleri: 32MB, yüzlerce basit kontrol sayfası için yeterlidir.
• Görsel Ağırlıklı Projeler: 100+ orta çözünürlüklü veya 30-40 yüksek çözünürlüklü resim depolanabilir.
• Kapsamlı Menü Sistemleri: Karmaşık, çok seviyeli menü yapıları oluşturulabilir.
• Veri Görselleştirme: Grafikler ve tablolarla veri analizini destekleyen arayüzler.
• Eğitim Uygulamaları: Çok sayıda bilgi ekranı ve interaktif içerik depolanabilir.

32MB bellek, çoğu endüstriyel ve hobi HMI projesi için yeterli kapasite sağlar.

Bellek Optimizasyonu:

32MB hafızadan maksimum verim almak için ipuçları:

• Resim Sıkıştırma: JPEG formatı kullanarak resim boyutlarını optimize etme.
• Paylaşılan Kaynaklar: Aynı görselleri farklı sayfalarda tekrar kullanma.
• Font Yönetimi: Minimum sayıda yazı tipi kullanarak bellek tasarrufu sağlama.
• Komponent Kütüphanesi: Tekrar eden elemanlar için bileşen kütüphanesi oluşturma.
• Bellek İzleme: Nextion Editor'ün bellek kullanım göstergesini takip etme.

Bu optimizasyon teknikleri, bellek kapasitesinden maksimum verim almanızı sağlar.

---

Nextion Editor Yazılımı ve Arayüz Tasarımı

Nextion HMI arayüzlerini tasarlamak için kullanılan yazılım ve tasarım sürecinin detayları.

Nextion ekranlar için kullanıcı arayüzleri, kullanıcı dostu Nextion Editor yazılımı ile tasarlanır. Bu WYSIWYG (Ne Görüyorsan Onu Alırsın) editör, kapsamlı kod bilgisi olmadan profesyonel arayüzler oluşturmanıza olanak tanır.

Nextion Editor Özellikleri:

Tasarım yazılımının temel özellikleri:

• Sürükle-Bırak Arayüz: Bileşenleri ekrana kolayca yerleştirme imkanı.
• Komponent Kütüphanesi: Butonlar, metin kutuları, göstergeler, resimler ve daha fazlası.
• Çoklu Sayfa Yönetimi: Farklı ekranlar ve menüler oluşturma.
• Olay Programlama: Dokunma olaylarını ve sayfa geçişlerini kodlama.
• Simülatör: Tasarımları bilgisayarda test etme özelliği.

Nextion Editor, Windows işletim sistemine sahip bilgisayarlarda çalışır ve ücretsiz olarak indirilebilir.

Arayüz Tasarım Süreci:

Temel tasarım adımları ve iş akışı:

• Proje Oluşturma: Ekran modelini ve boyutunu seçerek yeni proje başlatma.
• Sayfa Yapısı: Ana sayfa ve alt sayfaları planlama ve oluşturma.
• Bileşen Yerleştirme: Butonlar, göstergeler ve diğer kontrol elemanlarını konumlandırma.
• Özellik Ayarları: Renk, boyut, yazı tipi gibi görsel özellikleri düzenleme.
• Etkileşim Tanımlama: Dokunma olayları ve sayfa geçişlerini programlama.

Bu tasarım süreci, hızlı prototipleme ve kolay revizyon yapma imkanı sunar.

Script Programlama:

Nextion'un programlama dili ve özellikleri:

• Olay Tabanlı Programlama: Touch, Release gibi olaylara kod bağlama.
• Sayfa Yaşam Döngüsü: PreInitialize, PostInitialize gibi sayfa olayları.
• Değişken Kullanımı: Sayısal ve metin değişkenleri ile veri yönetimi.
• Koşullu İfadeler: if-else yapıları ile durum kontrolü.
• Komponentler Arası Etkileşim: Bileşenlerin özelliklerini dinamik olarak değiştirme.

Basic serinin script özellikleri sınırlı olmasına rağmen, çoğu uygulama için yeterlidir.

7 İnç Ekran İçin Tasarım İpuçları:

Büyük ekrandan en iyi şekilde yararlanma yöntemleri:

• Ekran Bölümlendirme: Farklı fonksiyonlar için ekranı mantıksal bölümlere ayırma.
• Bileşen Boyutlandırma: Rezistif ekranda kolay dokunuş için minimum 10mm buton boyutu.
• Yazı Tipi Seçimi: 24-36pt arası fontlar ile optimum okunabilirlik.
• Renk Kontrastı: Okunabilirlik için yüksek kontrastlı renk kombinasyonları.
• Bilgi Yoğunluğu: 7 inç ekranın avantajını kullanarak yeterli bilgiyi tek sayfada gösterme.

7 inç ekran, hem detaylı bilgi gösterimi hem de rahat dokunmatik etkileşim için ideal boyuttadır.

---

Arduino ve Mikrodenetleyici Entegrasyonu

7.0 Inch Nextion ekranın Arduino ve diğer mikrodenetleyicilerle nasıl entegre edileceği.

Nextion ekranlar, seri iletişim protokolü kullanarak çeşitli mikrodenetleyicilerle kolayca haberleşir. Özellikle Arduino platformlarıyla entegrasyon süreci basit ve etkilidir.

Fiziksel Bağlantı:

Donanım seviyesinde bağlantı detayları:

• Temel Bağlantı:
  • Nextion VCC → Arduino 5V veya harici güç kaynağı
  • Nextion GND → Arduino GND
  • Nextion TX → Arduino RX pini
  • Nextion RX → Arduino TX pini
• Güç Gereksinimleri: 7 inç ekran için yeterli akım sağlamak amacıyla harici 5V/1A güç kaynağı önerilir.
• Lojik Seviye Uyumu: Nextion 5V TTL seviyesinde çalışır, Arduino ile doğrudan uyumludur.
• Yazılımsal Seri Port: Arduino Uno için SoftwareSerial kütüphanesi ile alternatif pinler kullanılabilir.
• Kablo Uzunluğu: Uzun bağlantılarda sinyal bozulmasını önlemek için 30cm'den kısa kablolar önerilir.

Doğru fiziksel bağlantı, kararlı iletişimin temelidir.

Yazılım Entegrasyonu:

Kod seviyesinde entegrasyon adımları:

• Nextion Kütüphanesi: Arduino IDE'ye ITEADLIB_Arduino_Nextion kütüphanesini yükleme.
• Seri Haberleşme Kurulumu: Uygun baud rate ile seri port başlatma (genellikle 9600).
• Komut Gönderme: Ekrandaki bileşenleri güncellemek için text, val ve diğer komutları kullanma.
• Olay Dinleme: Ekrandan gelen dokunma olaylarını ve diğer bildirimleri algılama.
• Veri Formatlama: Sensör verilerini ekranda gösterilebilir formata dönüştürme.

Arduino kod örneği:

#include <SoftwareSerial.h>
#include <Nextion.h>

SoftwareSerial nextion(2, 3); // RX, TX pinleri
Nextion myNextion(nextion, 9600); // Nextion nesnesi

void setup() {
  Serial.begin(9600);
  nextion.begin(9600);

  myNextion.init(); // Nextion ekranı başlat
}

void loop() {
  // Değeri ekrana gönderme
  int sensorValue = analogRead(A0);
  myNextion.setComponentValue("n0", sensorValue);

  // Metin gönderme
  myNextion.setComponentText("t0", "Merhaba Dünya");

  // Ekrandaki olayları dinleme
  if (myNextion.listen()) {
    // Olayları işleme
  }

  delay(100);
}

Farklı Mikrodenetleyicilerle Entegrasyon:

Nextion ekranı diğer platformlarla bağlama yöntemleri:

• ESP8266/ESP32: WiFi özellikli projeler için UART üzerinden bağlantı.
• Raspberry Pi: Python ile seri port üzerinden kontrol.
• STM32: UART portları üzerinden bağlantı ve HAL kütüphanesi ile kontrol.
• PIC ve AVR: Standart UART haberleşmesi ile entegrasyon.
• Diğer Modüller: UART iletişimi destekleyen herhangi bir modül ile kullanılabilir.

Her platformun kendine özgü kütüphaneleri ve iletişim protokolü detayları vardır.

---

Proje Örnekleri ve Uygulama Alanları

7.0 Inch Nextion ekran ile gerçekleştirilebilecek pratik proje fikirleri.

Geniş ekran boyutu ve 32MB bellek kapasitesiyle NX8048K070 model Nextion ekran, çeşitli alanlarda kullanılabilecek gelişmiş projelere olanak tanır.

Akıllı Ev Projeleri:

Ev otomasyon sistemleri için uygulamalar:

• Merkezi Kontrol Paneli: Tüm ev sistemlerini (aydınlatma, iklimlendirme, güvenlik) tek bir arayüzden yöneten panel.
• Akıllı Termostat: Sıcaklık programlama ve enerji kullanımını izleyen dokunmatik kontrol sistemi.
• Güvenlik Monitörü: Kamera görüntülerini ve hareket algılama durumunu gösteren kontrol paneli.
• Enerji İzleme Sistemi: Ev enerji tüketimini grafiklerle analiz eden görselleştirme arayüzü.
• Multimedya Kontrolcüsü: Ev eğlence sistemlerini yöneten dokunmatik kumanda ünitesi.

7 inç ekran, ev otomasyonu için gerekli tüm kontrol ve izleme fonksiyonlarını tek panelde sunar.

Endüstriyel Uygulamalar:

Üretim ve endüstriyel kontrol sistemleri için projeler:

• CNC Kontrol Arayüzü: Üretim makineleri için operatör kumanda paneli.
• Proses Monitörü: Endüstriyel süreçleri izleme ve kontrol ekranı.
• Kalite Kontrol Sistemi: Ürün test sonuçlarını görüntüleme ve analiz arayüzü.
• Üretim Veri Görselleştirme: İmalat metrikleri ve verimlilik analizini gösteren dashboard.
• Bakım Yönetim Ekranı: Ekipman bakım programları ve durumlarını yöneten panel.

Endüstriyel uygulamalarda ekranın geniş sıcaklık aralığı ve dayanıklılığı önem kazanır.

Arduino ve Maker Projeleri:

Hobi ve DIY elektronik uygulamaları:

• 3D Yazıcı Kontrolcüsü: 3D yazıcılar için kapsamlı ve görsel kontrol arayüzü.
• Hava İstasyonu: Sensörlerden gelen meteorolojik verileri görselleştiren panel.
• Akıllı Sera Kontrolü: Bitki yetiştirme otomasyonu için izleme ve yönetim ekranı.
• Robot Kontrol Merkezi: Robotik projelerde hareket ve sensör verilerini yöneten arayüz.
• Ev Laboratuvarı: Elektronik test ve ölçüm cihazları için dokunmatik kumanda paneli.

Arduino ile entegrasyon, hobi elektronik projelerini profesyonel seviyeye taşır.

Eğitim ve Bilgi Sistemleri:

Eğitim ve bilgi aktarımı amaçlı projeler:

• İnteraktif Öğrenme Merkezi: Eğitim içeriklerini sunan dokunmatik bilgi terminali.
• Laboratuvar Ekipmanları: Eğitim deneyleri için kontrol ve veri toplama arayüzü.
• Bilgi Kiosku: Topluma açık alanlarda etkileşimli bilgilendirme ekranı.
• Eğitim Simülatörleri: Teknik konuları görselleştiren interaktif eğitim aracı.
• Sunum Kontrolcüsü: Multimedya sunumlarını yöneten dokunmatik kumanda merkezi.

32MB bellek, eğitim amaçlı zengin görsel içerikleri destekler.

---

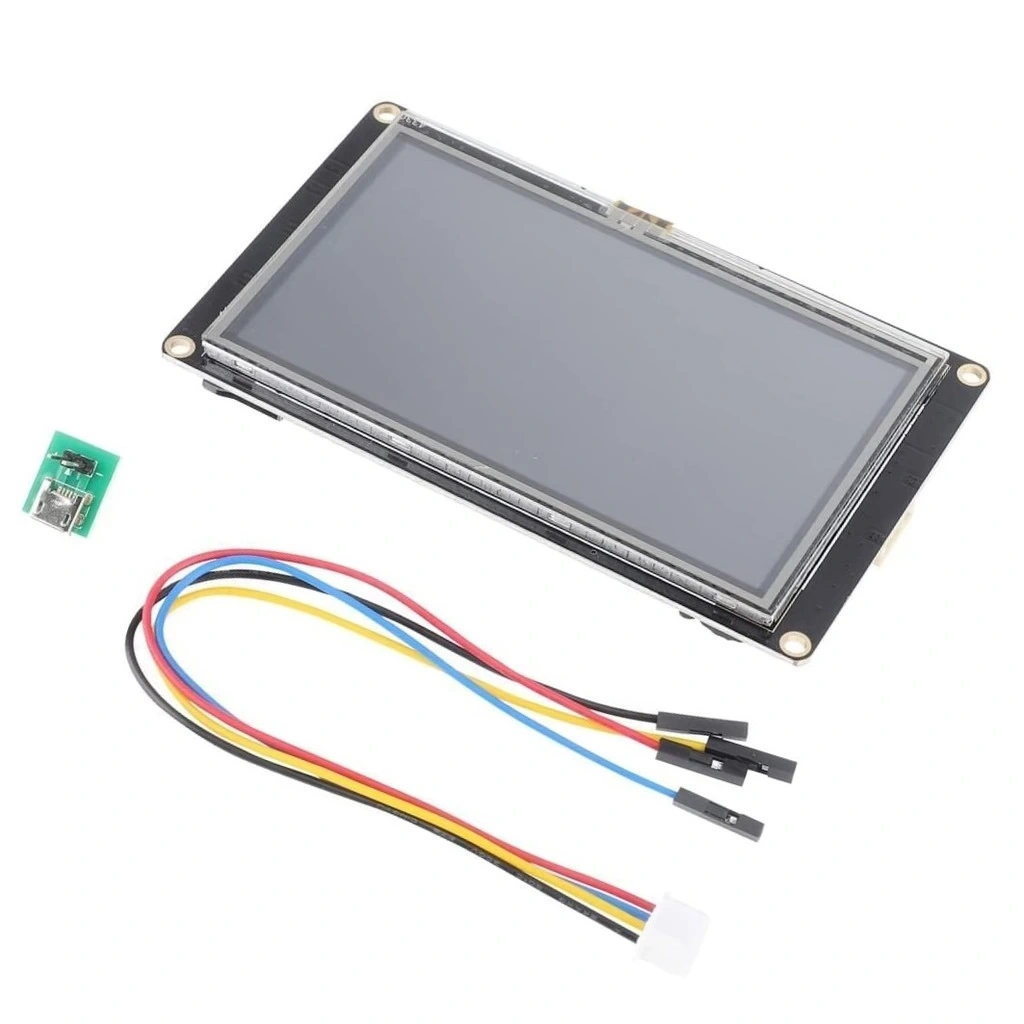

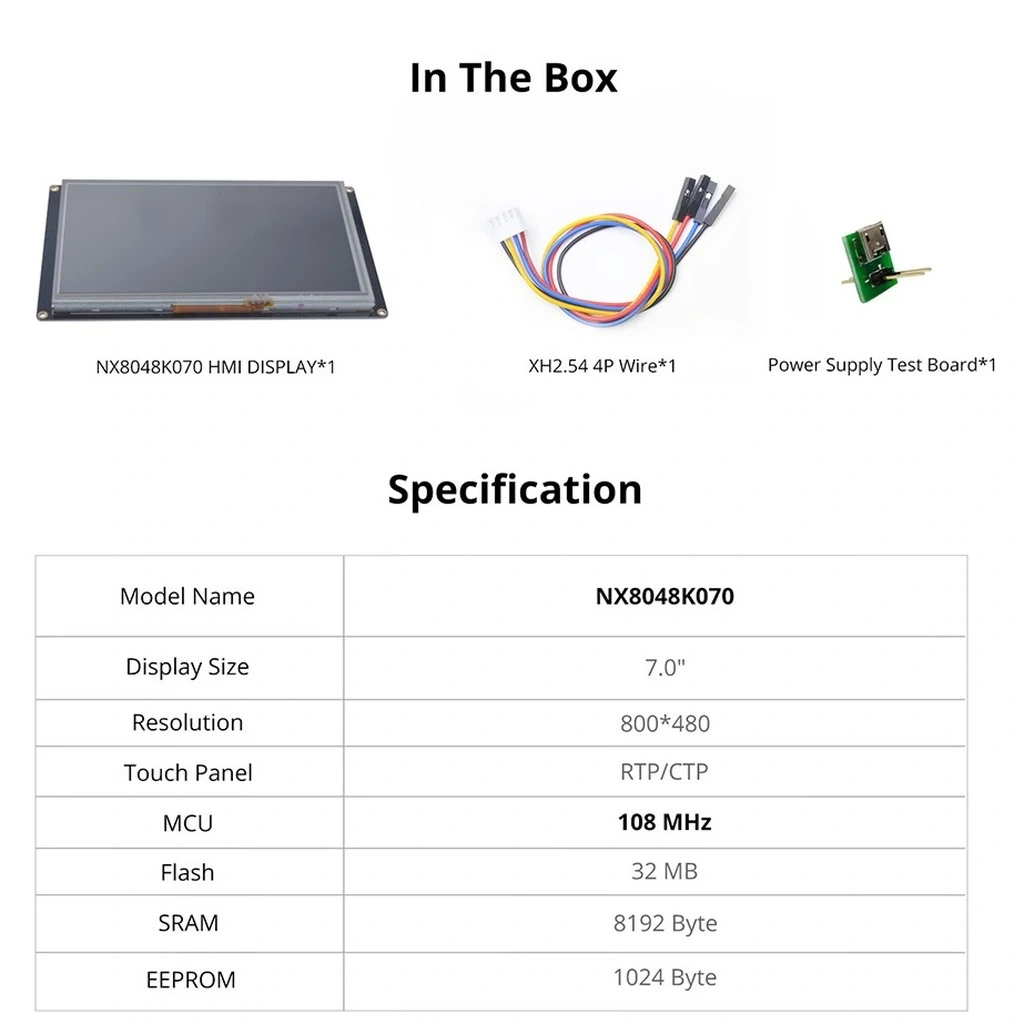

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x 7.0 Inch Nextion Dokunmatik Ekran (NX8048K070)
• 1 x 4-Pin Bağlantı Kablosu
• 4 x Montaj Aparatı
• 1 x Kullanım Kılavuzu

---
