5V Tek Kanal LDR Işık Kontrollü Röle Modülü

5V Tek Kanal LDR Işık Kontrollü Röle Modülü

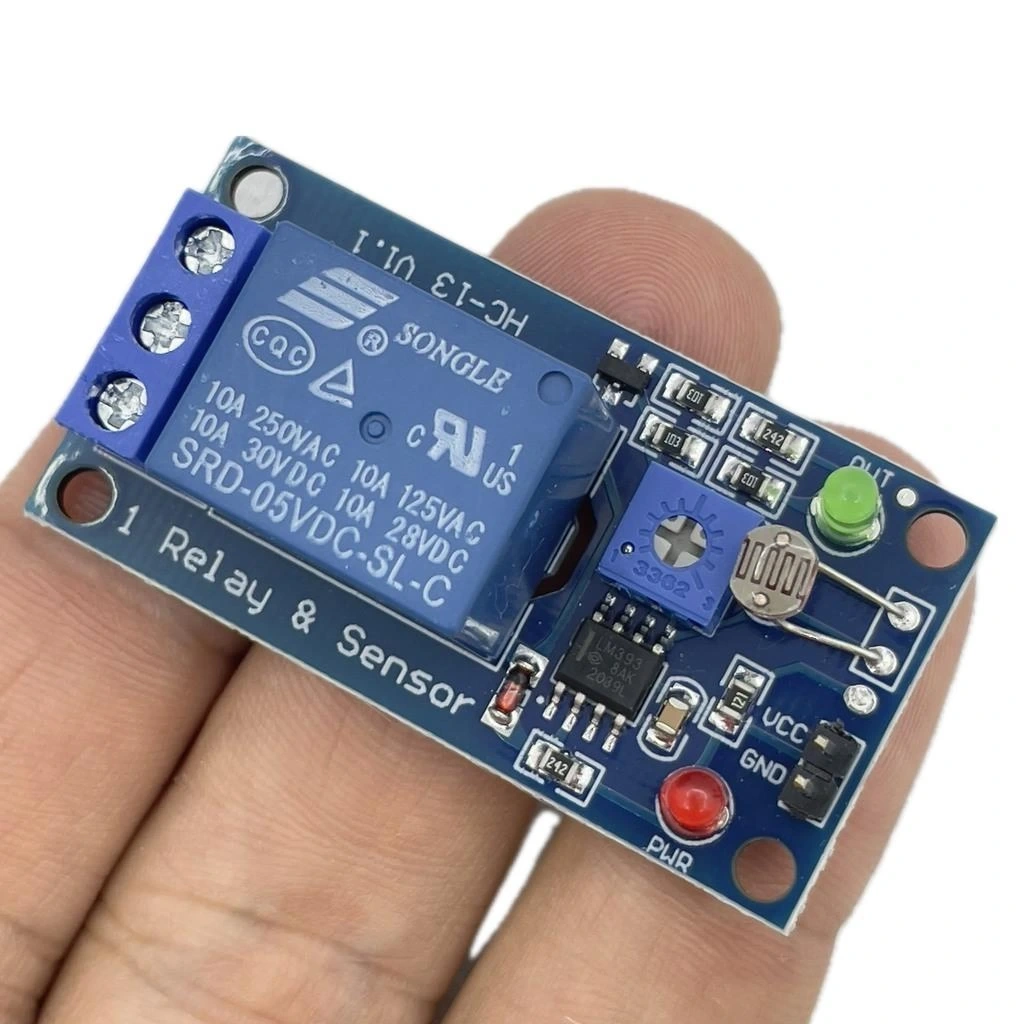

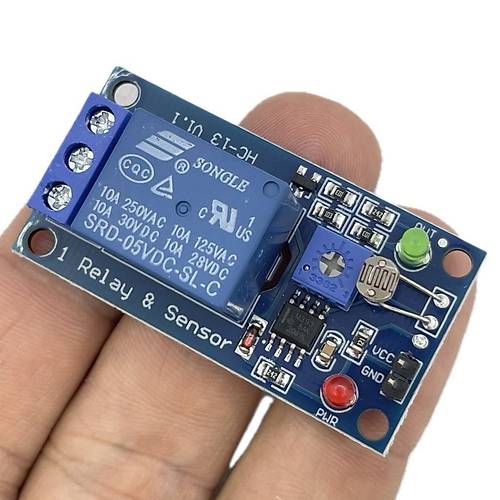

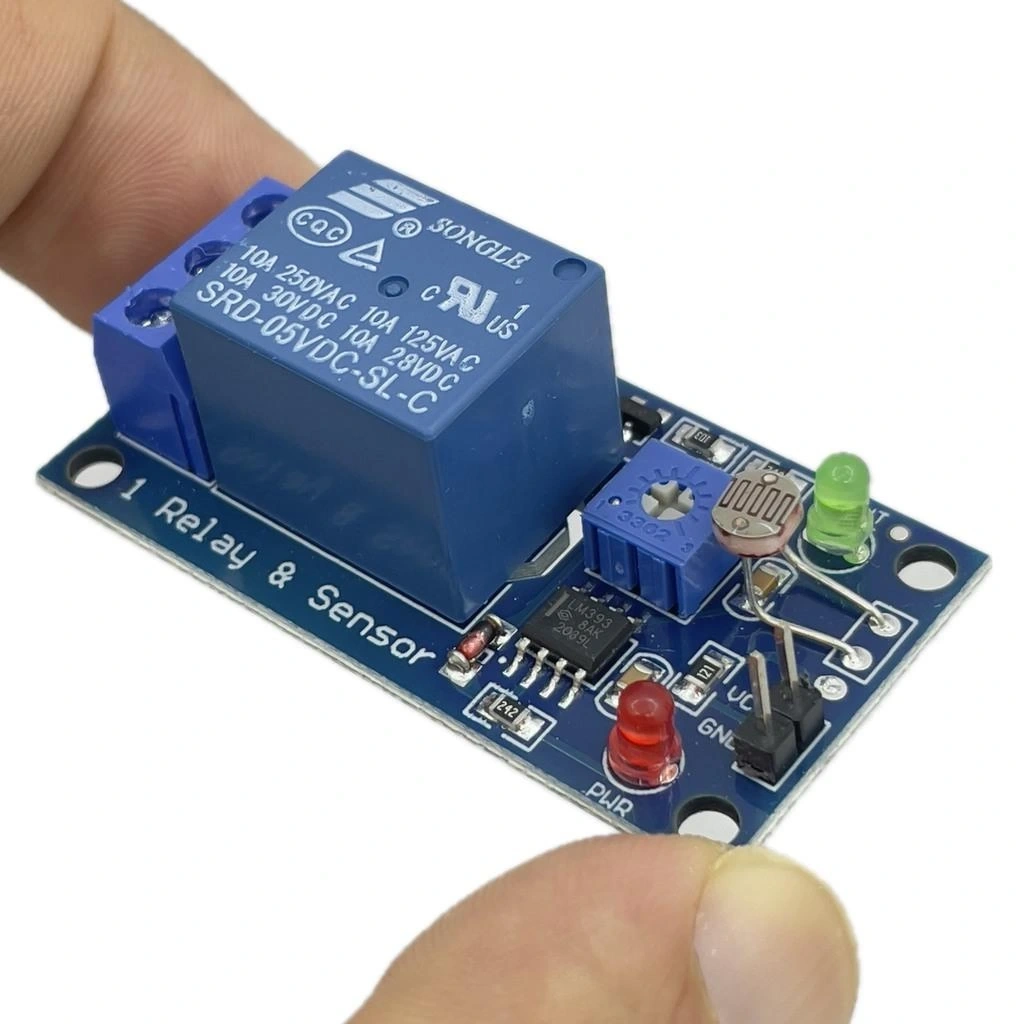

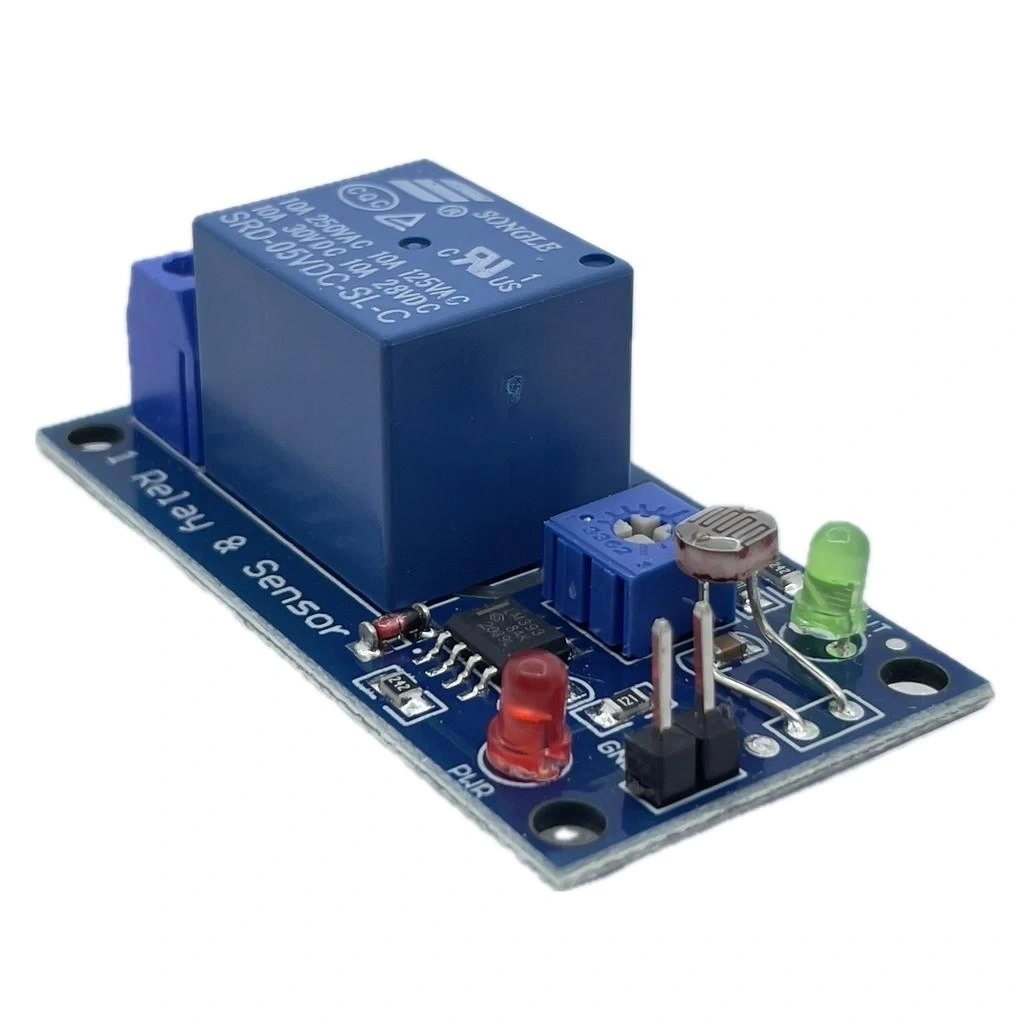

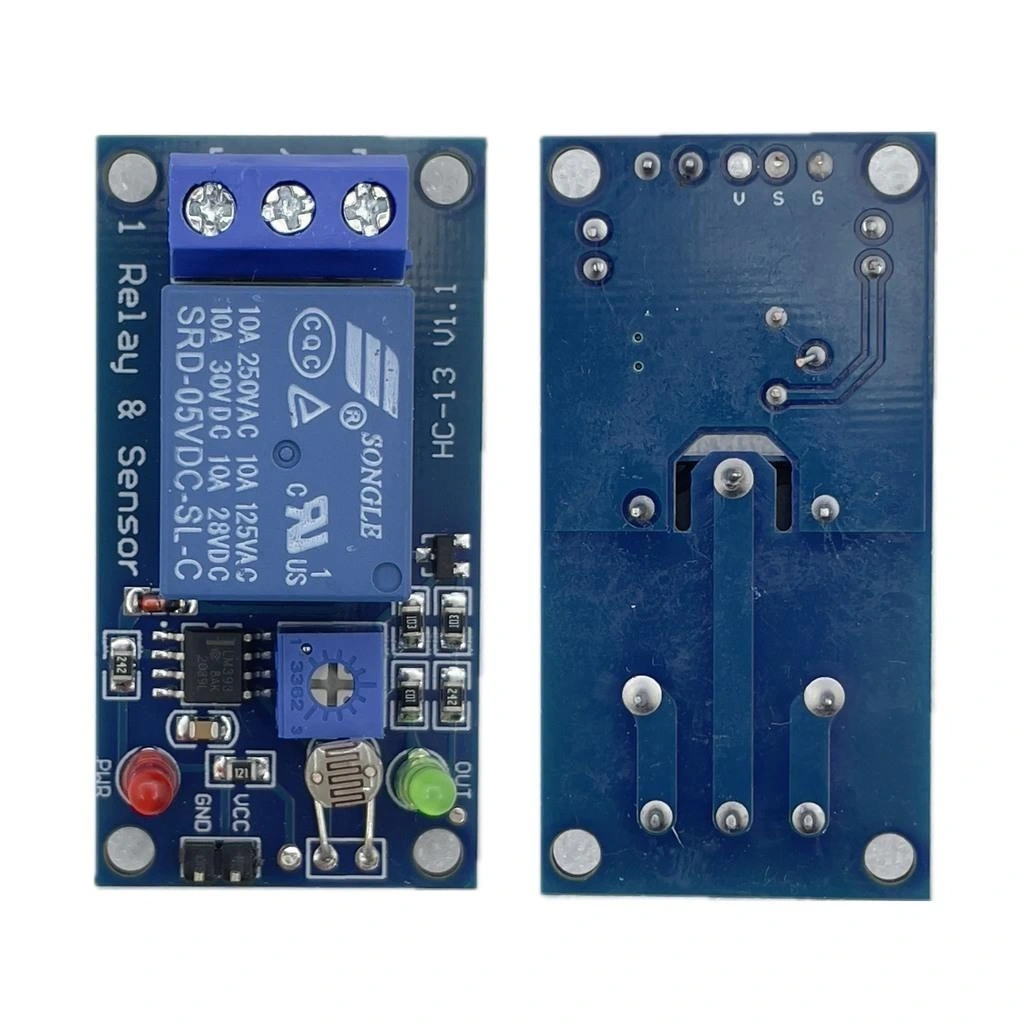

5V Tek Kanal LDR Işık Kontrollü Röle Modülü, ışık seviyesine göre otomatik olarak çalışan ve elektrikli cihazları kontrol eden pratik bir elektronik devredir. Üzerindeki LDR (Işığa Duyarlı Direnç) sensörü sayesinde ortam ışığını algılayarak röleyi tetikler.

Hassasiyet ayarı için üzerinde potansiyometre bulunur, böylece farklı ışık seviyelerinde devreye girme eşiğini belirleyebilirsiniz. Arduino gibi mikrodenetleyicilere gerek duymadan bağımsız çalışabilir veya elektronik projelerinize entegre edilebilir.

5V ile çalışan röle, 10A/250VAC veya 10A/30VDC anahtarlama kapasitesine sahiptir. Bu değerler, çoğu ev ve ofis uygulaması için yeterlidir. Normalde açık (NO) ve normalde kapalı (NC) kontakları sayesinde farklı kontrol senaryoları oluşturabilirsiniz.

Otomatik aydınlatma kontrolü, gece lambası, güvenlik ışıkları ve bitki yetiştirme sistemleri gibi projeler için idealdir. Röle Kartları kategorimizde bulunan bu modül, basit ve etkili ışık kontrolü sağlar.

Teknik Özellikler

5V Tek Kanal LDR Işık Kontrollü Röle Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Çalışma Gerilimi: 5V DC
• Sensör Tipi: LDR (Işığa Duyarlı Direnç)
• Röle Tipi: SPDT (Single Pole Double Throw)
• Röle Kontakları: NO (Normalde Açık), NC (Normalde Kapalı), COM (Ortak)
• Röle Anahtarlama Kapasitesi: 10A/250VAC, 10A/30VDC
• Hassasiyet Ayarı: Potansiyometre ile
• Çalışma Modu: Işığa bağlı otomatik (gece/gündüz seçilebilir)
• Durum Göstergesi: LED indikatör
• Güç Tüketimi: Bekleme ~10mA, Röle aktif ~70mA
• Montaj Delikleri: 4 adet, 3mm çapında

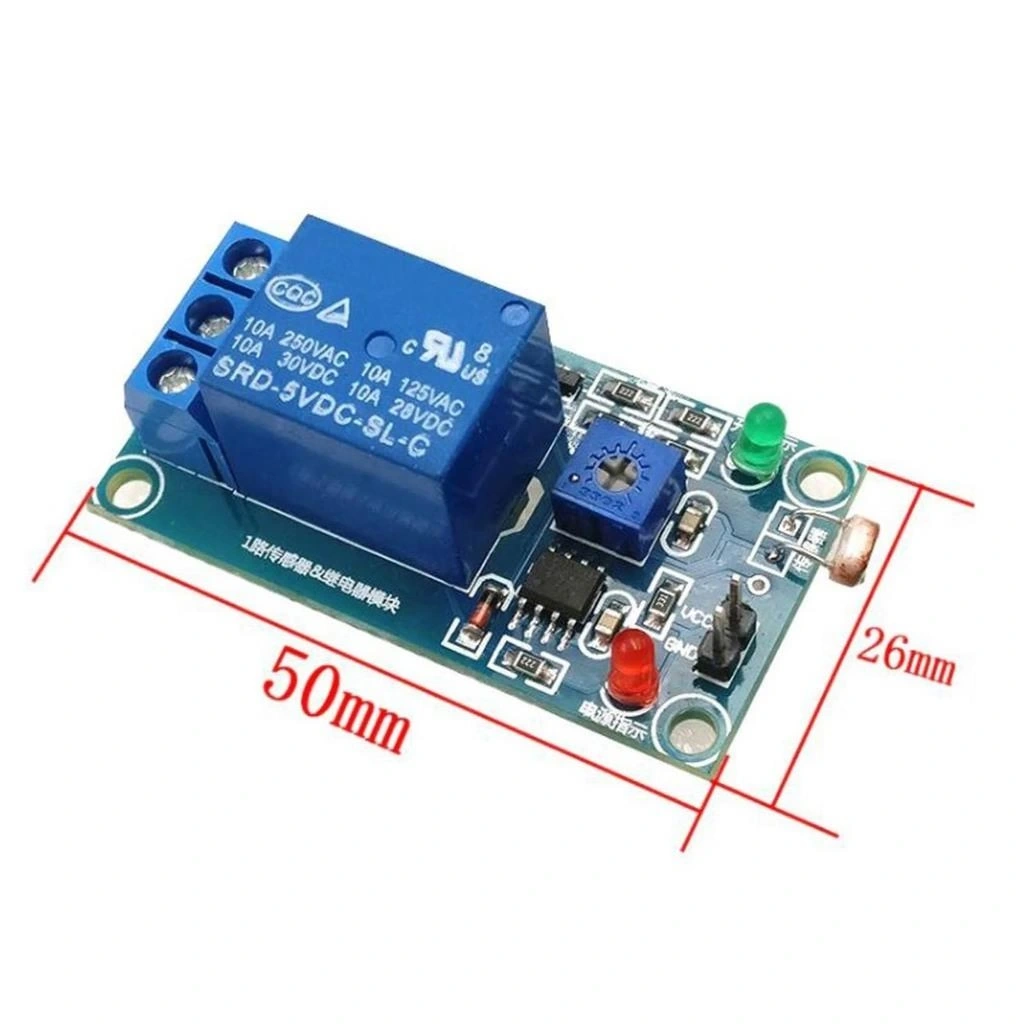

• Boyutlar: Yaklaşık 43mm x 31mm x 18mm
• Ağırlık: Yaklaşık 15g

Paket İçeriği

• 1 x 5V Tek Kanal LDR Işık Kontrollü Röle Modülü

Bağlantı ve Kullanım

5V Tek Kanal LDR Işık Kontrollü Röle Modülünün bağlantı ve kullanım talimatları aşağıda açıklanmıştır.

Temel Bağlantı:

• Güç Bağlantısı:
  • VCC: 5V DC güç kaynağına bağlayın
  • GND: Güç kaynağının toprak (negatif) hattına bağlayın
• Röle Bağlantısı:
  • COM (Ortak): Kontrol edilecek devrenin güç kaynağına bağlanır
  • NO (Normalde Açık): Işık algılandığında (veya algılanmadığında) çalışacak cihaza bağlanır
  • NC (Normalde Kapalı): Işık algılanmadığında (veya algılandığında) çalışacak cihaza bağlanır

Çalışma Modları:

Modül, potansiyometre ayarına bağlı olarak iki temel modda çalışabilir:

• Gündüz Modu (Işık Varken Aktif): Potansiyometreyi uygun konuma getirdiğinizde, ortam aydınlık olduğunda röle çeker (LED yanar). Bu mod, güneş ışığında çalışan sistemler için kullanılabilir.
• Gece Modu (Işık Yokken Aktif): Potansiyometreyi diğer yöne çevirdiğinizde, ortam karanlık olduğunda röle çeker (LED yanar). Bu mod, gece lambası, sokak aydınlatması gibi uygulamalar için idealdir.

Hassasiyet Ayarı:

• Potansiyometreyi saat yönünde veya tersine çevirerek ışık hassasiyetini ayarlayabilirsiniz
• Ayarı test etmek için LDR üzerine elinizle gölge yaparak veya bir ışık kaynağı tutarak tepkisini gözlemleyin
• İstenen ışık seviyesinde tam olarak devreye girmesi için ince ayar yapın

Arduino ile Kullanım:

Modül bağımsız çalışabildiği gibi, Arduino ile de kontrol edilebilir:

• Arduino'nun 5V çıkışını modülün VCC girişine bağlayın
• Arduino'nun GND pinini modülün GND girişine bağlayın
• Modül üzerindeki LDR çıkışını (eğer varsa) Arduino'nun analog girişine bağlayarak ışık seviyesini okuyabilirsiniz
• Arduino kodunuzda, okunan değere göre ek fonksiyonlar ekleyebilirsiniz

Uygulama Alanları

5V Tek Kanal LDR Işık Kontrollü Röle Modülünün kullanılabileceği çeşitli uygulama alanları.

Otomatik Aydınlatma Sistemleri

• Gece otomatik açılan bahçe ve sokak lambaları
• Karanlıkta devreye giren güvenlik aydınlatmaları
• Merdiven ve koridor otomatik ışıkları
• Vitrin ve reklam panosu aydınlatma kontrolü

Tarım ve Bitki Yetiştirme

• Seralarda gün ışığına bağlı sulama sistemleri
• Bitki yetiştirme LED'lerinin otomatik kontrolü
• Gölgeleme sistemlerinin ışık seviyesine göre ayarlanması
• Hidroponik sistemlerde aydınlatma döngüsü kontrolü

Ev Otomasyon Uygulamaları

• Akıllı perde ve jaluzi kontrol sistemleri
• Enerji tasarruflu otomatik cihaz kontrolü
• Gece lambası ve uyku aydınlatması
• Evcil hayvan besleyici ve su sistemleri

Güvenlik Uygulamaları

• Karanlıkta devreye giren güvenlik kameraları
• Alarm ve uyarı sistemleri
• Garaj ve giriş aydınlatma otomasyonu
• Sahte varlık simülatörleri (evde birisi varmış izlenimi)

Proje Örnekleri

5V Tek Kanal LDR Işık Kontrollü Röle Modülü kullanılarak yapılabilecek proje örnekleri.

Otomatik Gece Lambası

Bu basit projede, LDR röle modülünü kullanarak hava karardığında otomatik olarak devreye giren bir gece lambası yapabilirsiniz. Röle modülünü gece modunda çalışacak şekilde ayarlayın (karanlıkta aktif). Modülün güç bağlantılarını 5V adaptöre bağlayın. Rölenin NO (Normalde Açık) ve COM (Ortak) uçlarını, düşük voltajlı LED şerit veya gece lambası devresine bağlayın. Potansiyometre ile lambanın tam istediğiniz karanlık seviyesinde devreye girmesini ayarlayın. Modül ve lambayı dekoratif bir kutunun içine yerleştirip, LDR'nin dışarıdaki ışığı algılayabileceği şekilde konumlandırın. Bu basit sistem, çocuk odaları, koridorlar veya yaşlıların kullandığı alanlarda pratik bir aydınlatma çözümü sunar.

Güneş Batımı/Doğumu Kontrollü Sulama Sistemi

Bu projede, LDR röle modülünü bitkilerin gün doğumunda veya gün batımında otomatik sulanmasını sağlayacak bir sistem için kullanabilirsiniz. Modülü uygun moda ayarlayın (gün doğumu için gece-gündüz geçişinde, gün batımı için gündüz-gece geçişinde çalışacak şekilde). 5V güç kaynağını bağlayın. Rölenin kontaklarını 12V su pompası veya solenoid valf devresine bağlayın. Opsiyonel olarak bir zamanlayıcı rölesi ekleyerek sulama süresini sınırlayabilirsiniz. LDR sensörünü doğrudan güneş ışığını algılayabilecek ancak yapay ışıklardan etkilenmeyecek bir konuma yerleştirin. Bu sistem, bitkilerinizin günün en uygun zamanlarında (serin saatlerde) sulanmasını sağlayarak su tasarrufu ve daha sağlıklı bitki gelişimi sağlar.

Akıllı Tavuk Kümesi Kapısı

LDR röle modülü kullanarak, gün doğumunda otomatik açılan ve gün batımında kapanan bir tavuk kümesi kapısı yapabilirsiniz. Modülü gündüz modunda çalışacak şekilde ayarlayın (gün ışığında aktif). 5V güç kaynağına bağlayın. Röle kontaklarını, küçük bir DC motor veya lineer aktüatöre bağlayın. Kapı mekanizması için bir ipli makara sistemi veya dişli rayı kullanabilirsiniz. Sınır anahtarları ekleyerek kapının tam açık ve tam kapalı konumlarını belirleyin. LDR sensörünü yapay ışıklardan etkilenmeyecek, sadece gün ışığını algılayacak bir konuma yerleştirin. Bu sistem, tavukların doğal davranışlarına uygun olarak kümesin güvenliğini otomatik olarak sağlar. Ayrıca, alternatif olarak gece moduna ayarlanıp, karanlıkta kapanan bir sistem olarak da tasarlanabilir.

Sorun Giderme ve İpuçları

5V Tek Kanal LDR Işık Kontrollü Röle Modülü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Modül Çalışmıyor: Güç bağlantılarını kontrol edin. 5V güç kaynağınızın çalıştığından emin olun. Polarite doğru olmalıdır (VCC: pozitif, GND: negatif). Bağlantı noktalarında gevşeklik veya kısa devre olup olmadığını kontrol edin. Modülün üzerindeki komponentlerde gözle görülür hasar olup olmadığına bakın. Giriş voltajını multimetre ile ölçerek 5V olduğunu doğrulayın. Başka bir güç kaynağı ile test etmeyi deneyin.
• Röle Sürekli Açılıp Kapanıyor: Bu durum genellikle hassasiyet ayarının eşik noktasında olmasından kaynaklanır. Potansiyometreyi biraz daha kararlı bir noktaya getirin. LDR'nin yakınında titreşen bir ışık kaynağı (floresan lamba gibi) olmadığından emin olun. Sensör, yarı gölgede kalmış olabilir; tam aydınlık veya tam karanlık bir ortama taşıyın. Sensörü gölgeleyebilecek engelleri kaldırın. Güç kaynağınızın kararlı olduğundan emin olun, voltaj dalgalanmaları tetiklenmeye neden olabilir.
• Hassasiyet Ayarı Çalışmıyor: Potansiyometrede mekanik bir sorun olabilir. Potansiyometreyi nazikçe her iki yöne çevirerek takılma olup olmadığını kontrol edin. Potansiyometrede lehim sorunu olabilir, lehim bağlantılarını kontrol edin. LDR'nin ışık alıp almadığını kontrol edin; üzeri kirli veya toz kaplı olabilir, temiz ve kuru bir bez ile temizleyin. LDR'nin çatlamış veya hasar görmüş olmadığından emin olun. Bazı modüllerde potansiyometrenin etki aralığı sınırlı olabilir, uç noktalarda değişim görmeyebilirsiniz.
• Röle Çalışmıyor: Rölenin fiziksel olarak tıklamasını dinleyin; ses geliyorsa mekanik olarak çalışıyor demektir. Röle kontaklarında problem olabilir, multimetre ile kontaklar arasındaki sürekliliği kontrol edin. Röle sürücü transistör veya entegresinde sorun olabilir. Röle bobininin uçlarında voltaj olup olmadığını kontrol edin. Yük bağlantılarını kontrol edin. Uzun süreli kullanım sonrası röle kontakları aşınmış olabilir. Röle üzerinde kısa devre veya açık devre olup olmadığını kontrol edin.
• LDR Doğru Tepki Vermiyor: LDR'yi el feneri veya telefon ışığı ile test edin. LDR üstündeki koruyucu kaplama çok koyu olabilir. LDR'nin bağlantılarında sorun olabilir. Ortam ışığının çok değişken olduğu bir yerde olabilir. LDR'yi farklı bir açıya yönlendirin. Bazı LDR'ler farklı ışık spektrumlarına (örneğin IR) daha duyarlı olabilir. LDR'nin direncini multimetre ile ölçerek çalıştığını doğrulayın.

Performans İpuçları

• LDR'yi yapay ışık kaynaklarından etkilenmeyecek şekilde konumlandırın
• Düzenli olarak LDR yüzeyini temizleyerek hassasiyeti koruyun
• Yüksek güçlü cihazları kontrol ederken, rölenin ömrünü uzatmak için ilave kontaktör kullanın
• Dış mekanda kullanım için modülü su geçirmez bir muhafaza içine yerleştirin
• Sık anahtarlama gerektiren uygulamalarda katı hal röleleri (SSR) tercih edin
• Elektromanyetik gürültüden etkilenmemesi için modülü güç kablolarından uzak tutun
