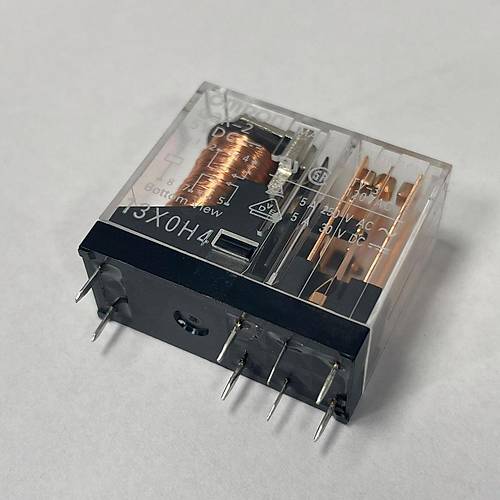

5V 5A Tek Kontak Omron Röle ( 8 PİN ) - G2R-2-DC5

5V 5A Tek Kontak Omron Röle 8 Pin G2R-2-DC5

Omron G2R-2-DC5, endüstriyel kalitede 5V tetiklemeli çift kutuplu (DPDT) röledir. Japon mühendisliğinin kalitesini yansıtan sağlam yapısı ve 5A akım taşıma kapasitesi ile güvenilir anahtarlama gerektiren projelerde tercih edilen bir üründür.

8 pin yapısı ve çift kontak özelliği ile bu röle, iki bağımsız devreyi aynı anda kontrol edebilme yeteneği sunar ve profesyonel kontrol sistemlerinde sıklıkla kullanılan bir anahtarlama elemanıdır.

Omron kalitesi ile üretilen G2R serisi röle, çeşitli elektronik komponentler ile uyumlu çalışarak, hassas cihazlar, test ekipmanları ve güvenlik sistemleri gibi yüksek güvenilirlik gerektiren uygulamalarda ideal bir çözüm ortağıdır.

Teknik Özellikler

5V 5A Tek Kontak Omron Röle 8 Pin G2R-2-DC5'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Omron
• Model: G2R-2-DC5
• Röle Tipi: DPDT (Double Pole Double Throw)
• Kontrol Voltajı: 5.0V DC
• Bobin Direnci: 125 Ohm ±10%
• Çekme Akımı: Yaklaşık 40 mA
• Kontak Yapısı: 2 x SPDT (2 Normalde Açık, 2 Normalde Kapalı, 2 Ortak)
• Maksimum Anahtarlama Akımı: 5A
• Maksimum Anahtarlama Voltajı: AC: 250V, DC: 30V
• Maksimum Anahtarlama Gücü: AC: 1250VA, DC: 150W
• Kontak Direnci: <100 mOhm (başlangıç)
• Çalışma Süresi: Maksimum 15ms
• Bırakma Süresi: Maksimum 5ms
• Elektriksel Ömür: 200.000 işlem (nominal yükte)
• Mekanik Ömür: 20.000.000 işlem
• İzolasyon Direnci: >1000 MOhm
• Dielektrik Dayanım: 2000V AC 1 dakika
• Çalışma Sıcaklığı: -40°C ile +70°C arası
• Çalışma Nemi: 5% ile 85% RH arası
• Koruma Sınıfı: Kapalı tip, toz korumalı
• Pin Sayısı: 8 pin
• Kontak Malzemesi: Gümüş alaşım
• Boyutlar: 29mm x 13mm x 25mm (yaklaşık)
• Ağırlık: Yaklaşık 15g
• RoHS Uyumluluğu: Evet

Kullanım Alanları

5V 5A Tek Kontak Omron Röle 8 Pin G2R-2-DC5'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Kontrol Sistemleri

• PLC kontrol devreleri
• Fabrika otomasyon sistemleri
• Motor kontrol üniteleri
• Sensör arayüzleri
• Makine kontrol panelleri

Test ve Ölçüm Ekipmanları

• Otomatik test sistemleri
• Cihaz anahtarlama üniteleri
• Kalibrasyon ekipmanları
• Veri toplama sistemleri
• Laboratuvar cihazları

Profesyonel Elektronik Sistemler

• Güvenlik sistemleri
• Telekom ekipmanları
• Medikal cihazlar
• Yedeklemeli kontrol sistemleri
• Çift devre anahtarlama uygulamaları

Avantajlar ve Özellikler

5V 5A Tek Kontak Omron Röle 8 Pin G2R-2-DC5'in sağladığı avantajlar ve çözümler.

• Omron Kalitesi: Dünya standardında japonya mühendisliği
• Çift Kontak Yapısı: İki bağımsız devreyi aynı anda kontrol
• 5V Çalışma Voltajı: Mikrodenetleyici ve düşük voltaj sistemleriyle uyumluluk
• Yüksek İzolasyon: Kontrol ve yük devreleri arasında tam elektriksel ayırım
• Uzun Ömür: 20 milyon mekanik işlem kapasitesi
• Güvenilir Anahtarlama: Düşük kontak direnci ve kararlı çalışma
• Geniş Sıcaklık Aralığı: Zorlu çevre koşullarında çalışabilme
• Düşük Bobin Gücü: 5V'da sadece 200mW güç tüketimi
• Endüstriyel Standart: Güvenilir ve test edilmiş tasarım
• Kompakt Yapı: 8 pin konfigürasyonu ile PCB dostu tasarım

Montaj ve Kullanım

5V 5A Tek Kontak Omron Röle 8 Pin G2R-2-DC5'in montaj ve kullanım detayları hakkında bilgiler.

Bağlantı ve montaj bilgileri:

• Pin 1-2: Bobin bağlantısı (5V DC kontrol)
• Pin 3-4-5: İlk SPDT kontak grubu (COM, NC, NO)
• Pin 6-7-8: İkinci SPDT kontak grubu (COM, NC, NO)
• PCB Montajı: 8 pin deliklerine yerleştirilerek lehimlenir
• Minimum Mesafe: Diğer komponentlerden en az 5mm uzaklık

Kullanım için gerekli komponentler:

• 5V DC güç kaynağı (röle başına en az 50mA kapasiteli)
• Transistör (2N2222, BC337) veya MOSFET (BS170) sürücü
• 1K-4.7K baz/gate direnci
• 1N4007 koruma diyodu
• Optokuplör (isteğe bağlı, tam izolasyon için)
• 100nF bypass kapasitörü

Sorun Giderme ve İpuçları

5V 5A Tek Kontak Omron Röle 8 Pin G2R-2-DC5 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Röle Çekmeme: 5V güç kaynağını ve akım kapasitesini kontrol edin
• Mikrodenetleyici Resetleme: Koruma diyodu ve ayrı güç kaynağı kullanın
• Kontak Gürültüsü: RC snubber devresi ve bypass kapasitörleri ekleyin
• Isınma Sorunu: Sürekli çekili durumda kullanmaktan kaçının
• Mekanik Ses: Titreşim sönümleyici montaj kullanın

Kullanım İpuçları

• ULN2803 entegresi ile birden fazla röleyi kolay sürün
• Kontaklar arasındaki yalıtım sayesinde farklı voltaj devrelerini aynı anda kontrol edin
• Kontak ömrünü uzatmak için nominal değerin %70'ini aşmayın
• Endüktif yükler için kontak koruması ekleyin (snubber veya varistör)
• Hassas devrelerde kontak sekmesini (bounce) önlemek için debounce filtresi kullanın
• PCB tasarımında kontrol ve güç hatlarını ayrı tutun

Paket İçeriği

• 5V 5A Tek Kontak Omron Röle 8 Pin G2R-2-DC5
