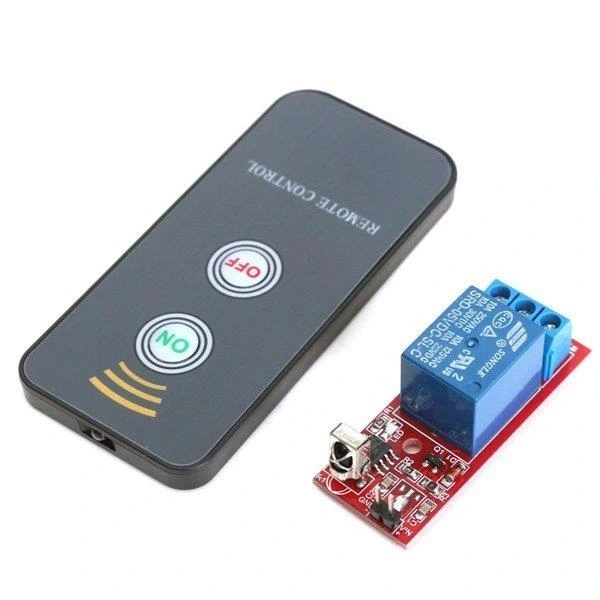

5V 1 Kanal IR Kumandalı Röle Kartı (On-Off)

5V IR kumandalı röle kartı, çoğunlukla NEC protokolü kullanan standart kumandalarla uyumludur. TV, DVD oynatıcı, ses sistemi kumandaları ve çoğu evrensel kumanda iyi çalışır. Bazı akıllı telefonlar (IR vericisi olanlar) özel uygulamalarla kullanılabilir. RC5/RC6 protokolü kullanan bazı Philips ve benzeri kumandalar da genellikle uyumludur. Klimalar, projeksiyonlar ve özel cihazların kumandaları bazen farklı protokoller kullanabilir ve uyumlu olmayabilir. En iyi sonuç için standart TV kumandası kullanmanızı öneririz. Programlama zorluğu yaşarsanız farklı bir kumanda denemenizde fayda var. Sınırsız sayıda farklı kumanda kullanabilirsiniz, ancak kart tek seferde sadece bir kumandanın iki tuşunu (açma/kapama) hafızada tutar.

Bu röle kartındaki röle, 10A/250V AC veya 10A/30V DC kapasiteye sahiptir. Bu değerler, AC şebekede yaklaşık 2200-2500W güce kadar cihazları kontrol edebileceğiniz anlamına gelir. Ev tipi lambalar, fanlar, TV ve küçük ev aletleri için uygundur. Rezistif yükler (ısıtıcılar, lambalar) için nominal değere yakın kullanılabilir. İndüktif yükler (motorlar, transformatörler) için nominal değerin %50-60'ı önerilir, çünkü başlangıç akımları yüksektir. Hassas güvenlik için, yüksek akımlı uygulamalarda sigorta kullanmanız önerilir. Çok yüksek güçlü cihazlar için bu röleyi tetikleyici olarak kullanıp harici daha güçlü bir kontaktör ekleyebilirsiniz. Sürekli maksimum yükte çalıştırmak röle ömrünü kısaltır, mümkünse nominal değerin altında kullanın.

Röle kartını programlamak için: 1) Kartı 5V DC güç kaynağına bağlayın, Power LED'i yanmalıdır. 2) Programlama butonuna bir kez basın, durum LED'i yanıp sönmeye başlayacaktır. 3) IR kumandanızı IR alıcıya doğrultun (10-15cm mesafeden) ve açma tuşu olarak programlamak istediğiniz butona basın. 4) LED üç kez yanıp söndüğünde ilk tuş kaydedilmiştir. 5) Programlama butonuna tekrar basın, LED farklı bir şekilde yanıp sönecektir. 6) Kumandanızdan kapatma tuşu olarak kullanmak istediğiniz butona basın. 7) LED üç kez yanıp sönecek ve normal çalışma moduna dönecektir. 8) Çalışma modunu seçmek için jumper ayarlarını kullanın. Programlama sırasında sorun yaşarsanız, kumandayı daha yakından doğrultun, net ve kısa basışlar yapın, gerekirse farklı bir kumanda deneyin.

Röle kartı tipik olarak üç farklı çalışma moduna sahiptir: 1) Toggle (Aç/Kapa) Modu: Açma butonu röleyi aktif eder, kapama butonu deaktif eder. İki farklı tuşla kontrol için idealdir. Jumper ayarı: JMP1 kapalı, JMP2 açık (genellikle). 2) Momentary (Anlık) Mod: Butona basıldığında röle çeker, bırakıldığında bırakır. Kapı zili, geçici aktivasyon için idealdir. Jumper ayarı: JMP1 açık, JMP2 kapalı. 3) Latching (Kilitli) Mod: Aynı butona her basıldığında röle durumu değişir (aç/kapa). Tek butonla kontrol için uygundur. Jumper ayarı: JMP1 ve JMP2 kapalı. Kart modeline göre jumper konumları farklı olabilir, ürünle gelen talimatları kontrol edin. Bazı modellerde ek çalışma modları veya zaman ayarlı modlar bulunabilir.

IR kumanda menzilini artırmak için: IR alıcının önünden tüm engelleri kaldırın. Alıcıyı yüksek bir konuma, odanın merkezi bir yerine montajlayın. Alıcıyı parlak güneş ışığı, floresan lambalar ve LED ekranlardan uzak tutun. Kumandanın pillerini yeni ve kaliteli pillerle değiştirin. IR alıcı çevresine küçük bir yansıtıcı yüzey yerleştirin (alüminyum folyo ile kaplanmış karton). IR alıcıyı odaklamak için üzerine küçük bir siyah tüp/boru takın. IR alıcıyı uzatma kablosu ile ideal konuma taşıyın (bazı modellerde mümkün). Karttaki IR alıcıyı daha hassas bir modelle değiştirebilirsiniz. IR sinyalini RF sinyaline dönüştüren adaptörler kullanarak duvarları aşabilirsiniz. IR tekrarlayıcı/uzatıcı modülleri kullanarak sinyali güçlendirebilirsiniz. Birden fazla odada kontrol için IR dağıtıcı sistemler kurabilirsiniz.

Evet, röle kartını Arduino ile iki şekilde kontrol edebilirsiniz: 1) Doğrudan IR Kontrol: Arduino'ya IR alıcı bağlayın, IRremote kütüphanesini kullanarak kumanda kodlarını algılayın, aynı kodların gelmesi durumunda başka bir pinden röle kartını tetikleyin. Bu şekilde Arduino, kumanda komutlarını işleyen bir aracı gibi çalışır. 2) Röle Kartının Modifikasyonu: Bazı kartlarda mevcut olan tetikleme pini veya röle kontrol hattını Arduino'nun dijital pinine bağlayabilirsiniz. Bu bağlantı doğrudan veya bir transistör üzerinden yapılabilir. Arduino'dan HIGH/LOW sinyaller göndererek röleyi kontrol edebilirsiniz. Böylece zaman, sensör verileri veya internet kontrolü gibi faktörlere bağlı olarak röleyi programlayabilirsiniz. IR destekli projeler için Arduino IRremote, IRLib2 veya IR kütüphaneleri kullanabilirsiniz.

AC Devrelerde (220V Ev Elektriği): Tüm bağlantıları yapmadan önce ana elektriği kesin. Sadece faz (L) hattını röle üzerinden geçirin, nötr (N) hattı doğrudan cihaza bağlanır. AC faz hattını rölenin COM terminaline, röle NO terminalinden çıkan kabloyu cihazın faz girişine bağlayın. Topraklama hattını (varsa) asla röle üzerinden geçirmeyin, doğrudan bağlayın. Yüksek akımlı uygulamalarda sigorta kullanın. Tüm AC bağlantılar için yeterli kalınlıkta kablo kullanın. DC Devrelerde: Pozitif (+) hattı COM terminaline, NO terminalden çıkan kabloyu cihazın (+) girişine bağlayın. Negatif (-) hat doğrudan cihaza bağlanır. DC motorlarda ters EMF koruması için flywheel diyot kullanılması önerilir. Polarite önemlidir, bağlantıları kontrol edin. Kartı korumak için izolasyon ve uygun muhafaza kullanın.

Evet, röleler aktif olduğunda duyulabilir bir klik sesi çıkarması normaldir. Bu ses, röle içindeki mekanik anahtarın (kontakların) açılıp kapanmasından kaynaklanır. Sessiz alternatif isterseniz, katı hal röleleri (SSR) kullanabilirsiniz. Röle sesi rahatsız edici oluyorsa, kartı ses yalıtımlı bir muhafaza içine yerleştirebilirsiniz. Röle sürekli ve hızlı bir şekilde açılıp kapanıyorsa (titreme), bu bir sorun olabilir ve güç kaynağının yetersiz olduğunu gösterebilir. Röle aktif olduğunda durum LED'i yanmalıdır, yanmıyorsa sinyal sorunu olabilir. Röle aktifleştiğinde normalden çok daha gürültülü çalışıyorsa, mekanik bir hasar söz konusu olabilir. Zaman içinde röle sesi biraz değişebilir, bu normal yaşlanma sürecinin bir parçasıdır.
