5 Kanal Alev Algılama Sensörü

5 Kanal Alev Algılama Sensörü

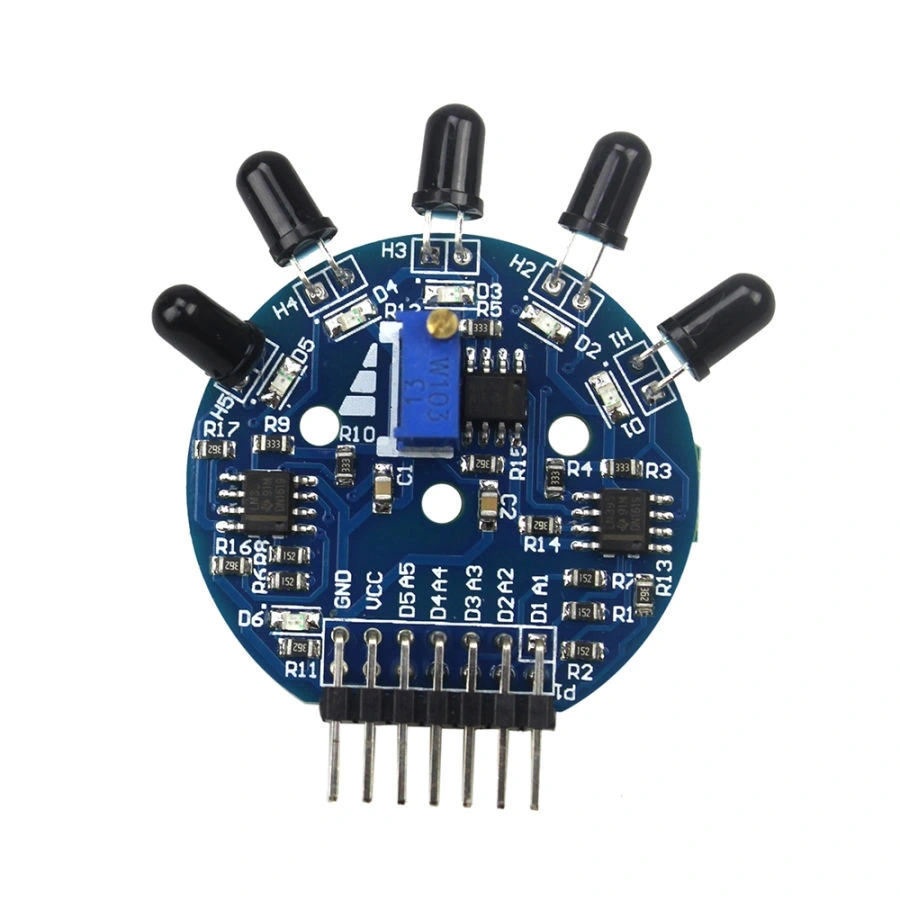

5 Kanal Alev Algılama Sensörü, yangın güvenliği, robotik projeler ve otomasyon sistemleri için geliştirilmiş hassas bir algılama modülüdür. 5 adet IR alev sensörüyle donatılan modül, geniş bir alanda alev tespiti yapabilir ve alevin yönünü belirleyebilir.

Her kanal için ayrı analog ve dijital çıkış sağlayan sensör, 760-1100nm dalga boyundaki IR ışığa duyarlıdır. Hassasiyet ayarı potansiyometreleri sayesinde çevresel koşullara göre kalibre edilebilen modül, Arduino ve diğer mikrodenetleyicilerle kolayca entegre edilebilir.

5 Kanal Alev Algılama Sensörü, yangın tespit sistemleri ve alev takip eden robotlar için ideal bir çözümdür. Arduino projeleriyle kolayca entegre edilebilen bu ürün, Sensörler kategorisinde bulunan en fonksiyonel alev algılama modüllerinden biridir.

Teknik Özellikler

5 Kanal Alev Algılama Sensörünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör Tipi: IR Alev Sensörü
• Sensör Sayısı: 5 adet
• Algılama Dalga Boyu: 760-1100nm
• Çalışma Voltajı: 3.3V-5V DC
• Çıkış Tipleri:
  • 5 adet dijital çıkış (D1-D5)
  • 5 adet analog çıkış (A1-A5)
• Algılama Açısı: Yaklaşık 60° (her sensör)
• Algılama Mesafesi: 20cm - 100cm (alev boyutuna bağlı)
• Hassasiyet: Ayarlanabilir (5 adet potansiyometre)
• Gösterge LED'leri:
  • 1 adet güç LED'i
  • 5 adet sensör durum LED'i
• Çalışma Sıcaklığı: -25°C ~ +85°C
• Boyutlar: Yaklaşık 60mm x 38mm x 24mm
• Montaj Delikleri: 4 adet, 3mm çapında
• Interface: Analog ve dijital pinler
• Alev Algılama Prensibi: IR ışın tespiti
• Tepki Süresi: <15ms

Bağlantı ve Kullanım

5 Kanal Alev Algılama Sensörünün çeşitli projeler için bağlantı ve kullanım yöntemleri.

Sensör modülünü kullanmak için, öncelikle VCC pinini Arduino'nun 5V veya 3.3V pinine, GND pinini Arduino'nun GND pinine bağlayın. Dijital çıkışlar (D1-D5) doğrudan Arduino'nun dijital giriş pinlerine bağlanabilir. Analog çıkışlar (A1-A5) ise Arduino'nun analog giriş pinlerine bağlanmalıdır.

Sensörün hassasiyetini ayarlamak için, her kanal üzerindeki mavi potansiyometreleri kullanın. Saat yönünde çevirmek hassasiyeti azaltır, saat yönünün tersine çevirmek ise hassasiyeti artırır. Çevresel IR kaynakları (güneş ışığı, ampuller) yanlış algılamalara neden olabileceğinden, sensörü bu kaynaklardan uzak tutun veya hassasiyeti uygun şekilde ayarlayın.

Alevin yönünü belirlemek için, her sensörün değerini karşılaştırabilirsiniz. En yüksek analog değer veya en düşük dijital değer, alevin yönünü gösterir. Bir robot projesi için, bu bilgiyi kullanarak robotu alevin yönüne doğru yönlendirebilirsiniz. Yangın algılama uygulamaları için, herhangi bir sensörün alev algılaması alarm tetiklemek için yeterli olabilir.

Uygulama Alanları

5 Kanal Alev Algılama Sensörünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Robotik Projeler

• Alev takip eden robotlar
• Yangın söndürme robotları
• Otomatik yangın müdahale sistemleri
• Yangın kaynağı lokalizasyon robotları
• Robotik yarışma projeleri
• İnsansız yangın keşif araçları

Güvenlik Sistemleri

• Ev ve işyeri yangın algılama sistemleri
• Endüstriyel ortam güvenlik sistemleri
• Kontrollü yanma izleme sistemleri
• Laboratuvar güvenlik cihazları
• Mutfak yangın algılama sistemleri
• Depo ve ambar yangın güvenliği

Eğitim ve STEM Projeleri

• Sensör teknolojileri eğitimi
• Robotik kodlama eğitimi
• Yangın güvenliği demonstrasyonları
• STEM proje yarışmaları
• IR sensör prensipleri öğretimi
• Mikrodenetleyici programlama örnekleri

Proje Örnekleri

5 Kanal Alev Algılama Sensörü kullanılarak yapılabilecek detaylı proje örnekleri.

Alev Takip Eden Yangın Söndürme Robotu

Arduino Uno, 5 kanal alev sensörü, L298N motor sürücü, DC motorlar ve su pompası kullanarak otomatik bir yangın söndürme robotu geliştirebilirsiniz. 5 kanallı alev sensörü, robotun alevin yönünü hassas bir şekilde tespit etmesini sağlar. Sensörlerden alınan veriler doğrultusunda, Arduino motorları kontrol ederek robotu alevin kaynağına doğru yönlendirir. Robot, alev kaynağına yeterince yaklaştığında (sensör değerleri belirli bir eşiğin üzerine çıktığında), su pompasını aktive ederek yangını söndürmeye çalışır. Sensörlerin farklı yönlere bakacak şekilde yerleştirilmesi, robotun 180 derecelik bir görüş alanı elde etmesini sağlar, böylece alevi daha verimli bir şekilde izleyebilir ve müdahale edebilir.

Çok Yönlü Yangın Alarm Sistemi

Arduino Mega, 5 kanal alev sensörü, ESP8266 WiFi modülü, buzzer ve LCD ekran kullanarak kapsamlı bir yangın alarm sistemi tasarlayabilirsiniz. Sensörler, korunacak alanın farklı bölgelerine yerleştirilerek, 360 derecelik bir koruma sağlanabilir. Her sensör, bulunduğu bölgedeki alev varlığını sürekli olarak izler. Herhangi bir sensör alev algıladığında, sistem sesli alarm verir, LCD ekranda hangi bölgede yangın çıktığını gösterir ve ESP8266 modülü üzerinden ev sahibine SMS veya e-posta bildirimi gönderir. Ayrıca, sistem Blynk gibi IoT platformlarıyla entegre edilerek, uzaktan izleme ve kontrol sağlanabilir. Böylece, ev sahibi dışarıdayken bile yangın durumunu takip edebilir ve hızlı müdahale için gerekli adımları atabilir.

Akıllı Endüstriyel Proses İzleme Sistemi

Raspberry Pi, 5 kanal alev sensörü, sıcaklık sensörleri ve röle modülleri kullanarak endüstriyel fırın veya kazan gibi kontrollü yanma proseslerini izleyen akıllı bir sistem geliştirebilirsiniz. Alev sensörleri, yanma odalarının farklı noktalarına yerleştirilerek, alevin varlığını ve yoğunluğunu sürekli olarak izler. Sensörlerden alınan analog değerler, yanma kalitesini ve verimini değerlendirmek için kullanılabilir. Alev aniden sönerse veya yanma düzensiz hale gelirse, sistem otomatik olarak gaz beslemesini kesebilir veya operatörü uyarabilir. Toplanan veriler, Raspberry Pi üzerinde işlenerek yanma prosesinin verimlilik analizi yapılabilir ve iyileştirme önerileri sunulabilir. Bu sistem, endüstriyel tesislerde enerji verimliliğini artırmak ve güvenliği sağlamak için kullanılabilir.

Sorun Giderme ve İpuçları

5 Kanal Alev Algılama Sensörü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Yanlış Algılamalar: Sensör güneş ışığı, ampuller ve diğer IR kaynakları nedeniyle yanlış algılamalar yapabilir. Bu sorunu çözmek için sensörü doğrudan güneş ışığı almayan bir yere monte edin ve potansiyometrelerle hassasiyeti ayarlayın. Ayrıca, kodunuzda filtreleme algoritmaları kullanarak kısa süreli algılamaları eleyebilirsiniz.
• Yetersiz Algılama Mesafesi: Algılama mesafesi kısa geliyorsa, potansiyometreleri hassasiyeti artıracak şekilde ayarlayın (saat yönünün tersine). Ayrıca, sensörlerin temiz olduğundan emin olun; toz ve kir IR ışığın algılanmasını engelleyebilir.
• LED'ler Sürekli Yanıyor: Eğer durum LED'leri alev olmadan da sürekli yanıyorsa, ortamda güçlü IR kaynakları olabilir veya hassasiyet çok yüksek ayarlanmış olabilir. Potansiyometreleri saat yönünde çevirerek hassasiyeti azaltın.
• Tutarsız Sensör Okumaları: Eğer aynı koşullarda farklı sensörlerden tutarsız okumalar alıyorsanız, her sensörü ayrı ayrı kalibre edin. Bazen sensörler arasında duyarlılık farkları olabilir. Her sensörün potansiyometresi bağımsız olarak ayarlanmalıdır.

Performans İpuçları

• Daha iyi yön tespiti için sensörleri yelpaze şeklinde yerleştirin
• Analog okumalar kullanarak daha hassas mesafe ve yoğunluk ölçümü yapın
• Ortam ışık koşulları değişince yeniden kalibrasyon gerekebilir
• Algılama güvenilirliğini artırmak için birden fazla sensör onayı isteyin
• Düşük güç modunda çalışırken periyodik örnekleme yaparak pil ömrünü uzatın
• Projelerinizde hata toleranslı programlama yaklaşımı kullanın
