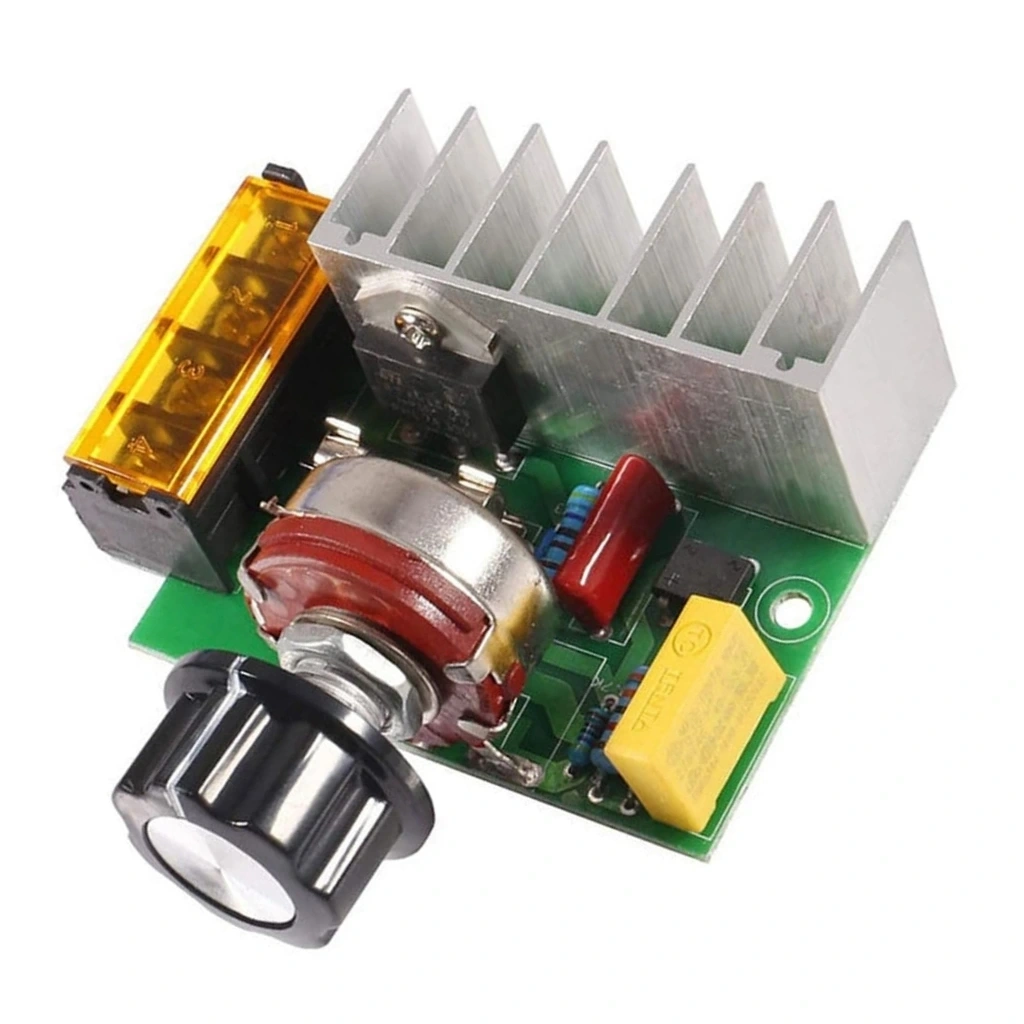

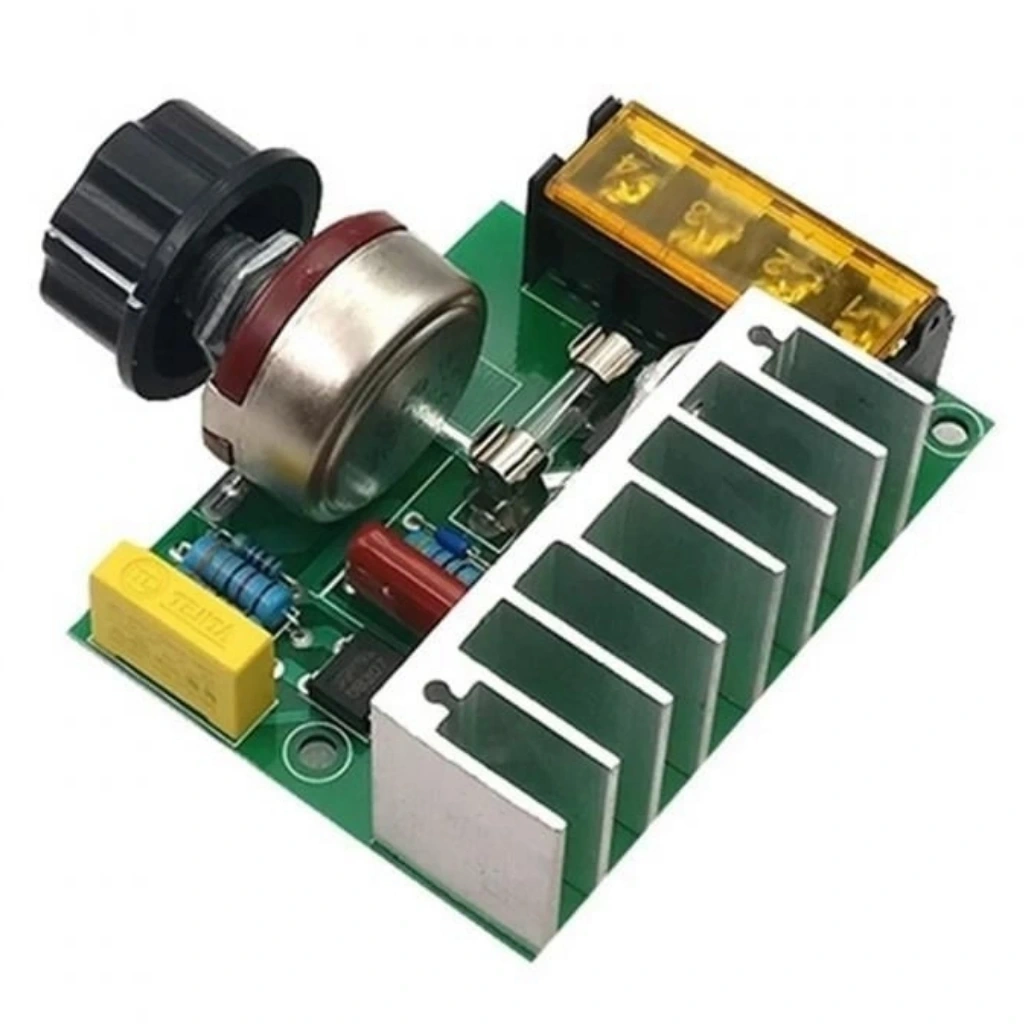

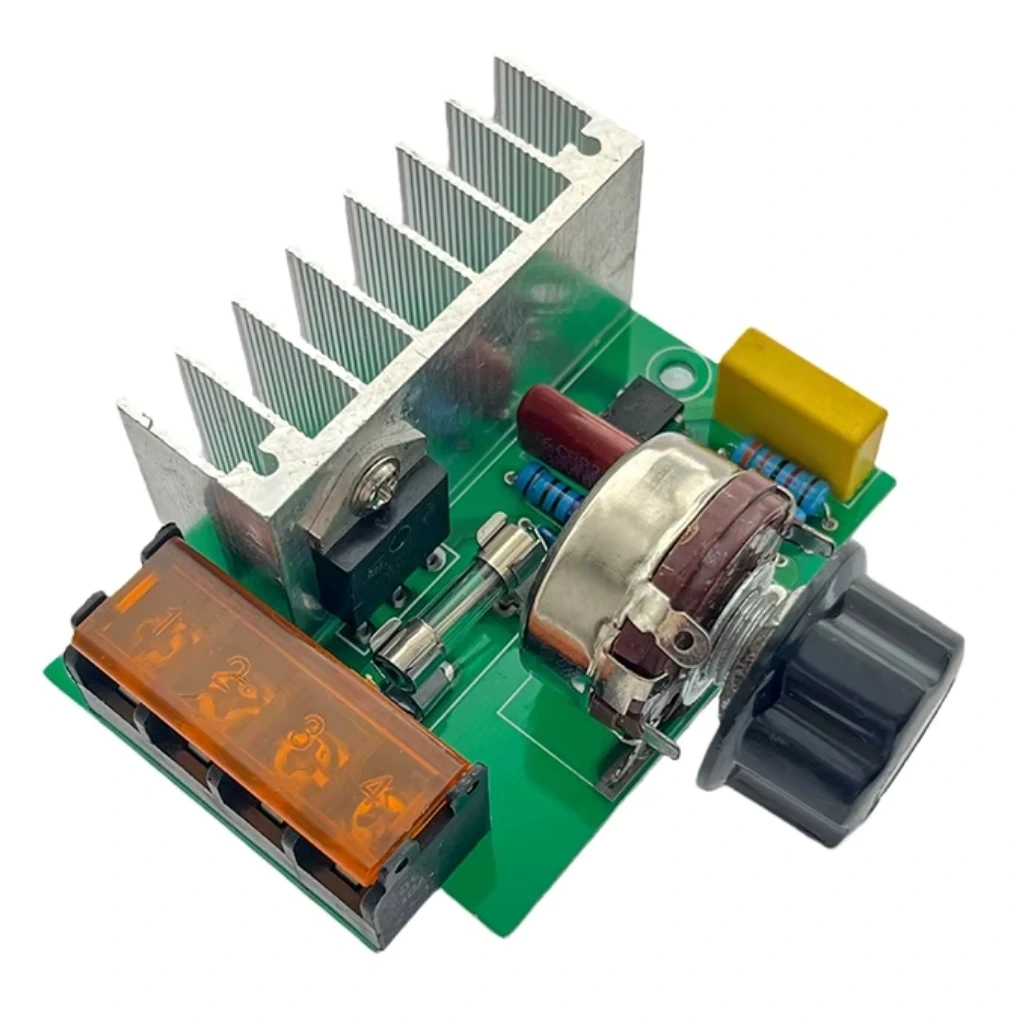

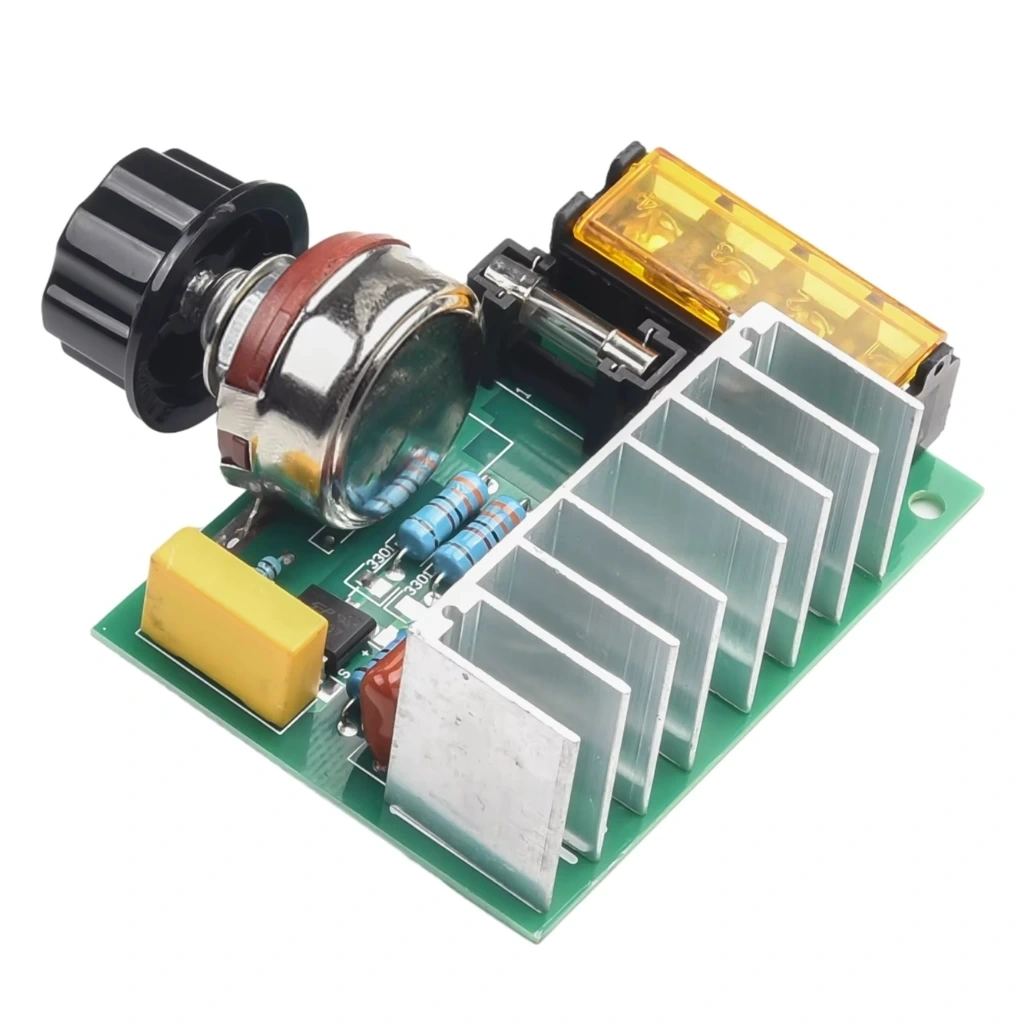

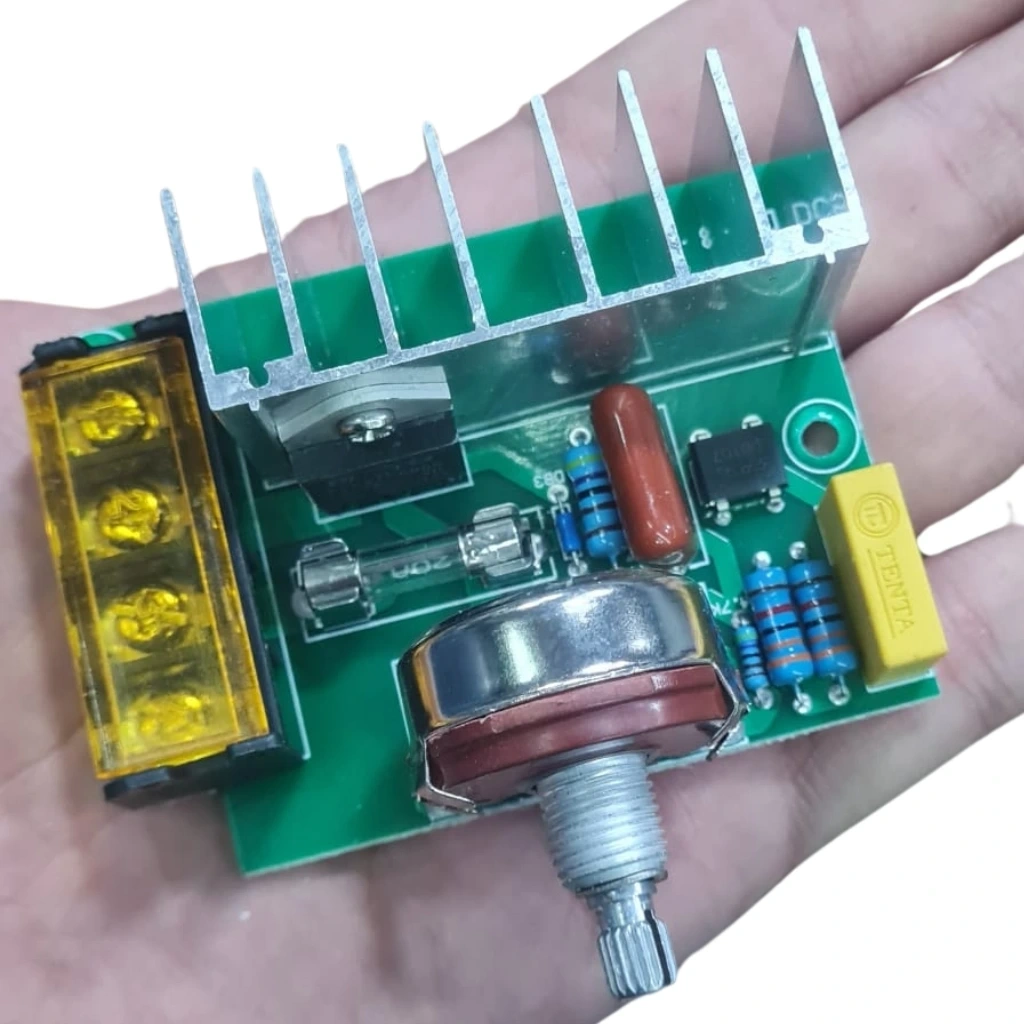

4000W 220V AC Voltaj Regülatörü Dimmer

4000W 220V AC Voltaj Regülatörü (Dimmer)

4000W 220V AC Voltaj Regülatörü (Dimmer), yüksek güçlü rezistif yüklerin hız ve sıcaklık kontrolü için tasarlanmış profesyonel bir güç kontrol modülüdür. SCR (Silikon Kontrollü Doğrultucu) teknolojisini kullanan bu dimmer, ev ve endüstriyel uygulamalarda ısıtıcılar, motorlar, aydınlatma sistemleri ve diğer yüksek güç gerektiren cihazların verimli kontrolünü sağlar.

4000W (4kW) yüksek kapasitesi sayesinde, bu modül hem ticari hem de endüstriyel kullanımlar için uygundur. Üzerindeki potansiyometre ile manuel olarak veya harici bir kontrol devresi ile entegre edilerek, 50-220V arasında kademesiz voltaj ayarı yapabilirsiniz. Kompakt tasarımı ve kolay montaj özellikleriyle, mevcut sistemlere hızlıca entegre edilebilir.

4000W AC Voltaj Regülatörü, ısı kontrol sistemleri, fan hız kontrolü, elektrikli fırınlar, endüstriyel ısıtıcılar ve Arduino gibi mikrodenetleyicilerle entegre edilebilen gelişmiş otomasyon projeleri için ideal bir çözümdür. Yüksek güç kapasitesi ve güvenilir performansı, elektrik enerjisini verimli bir şekilde kontrol etmenizi sağlar.

---

Teknik Özellikler

Bu bölümde 4000W 220V AC Voltaj Regülatörü (Dimmer)'ün detaylı teknik özellikleri listelenmektedir.

• Maksimum Güç Kapasitesi: 4000W (4kW)
• Giriş Voltajı: 220-240V AC
• Çıkış Voltaj Aralığı: 50-220V AC (ayarlanabilir)
• Çalışma Frekansı: 50/60 Hz
• Maksimum Akım: 18.2A
• Kontrol Tipi: Faz açısı kontrolü (Triyak/SCR)
• Ayar Mekanizması: Dahili potansiyometre veya harici sinyal girişi
• Soğutma: Pasif soğutma (alüminyum soğutucu blok)
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Ana Komponent: Yüksek güçlü SCR (Silikon Kontrollü Doğrultucu)
• Koruma Özellikleri: Aşırı akım koruması, termal koruma
• Kontrol Devresi Voltajı: 5V (harici kontrol için)
• Bağlantı Türü: Vidalı terminal bloğu
• PCB Boyutları: Yaklaşık 72 x 65 x 40mm
• Montaj Delikleri: 4.2mm çapında, 4 adet
• Kontrol Potansiyometre Değeri: 470KΩ
• Uyumluluk: Rezistif yükler, fan motorları, ısıtıcılar
• Ağırlık: Yaklaşık 120g
• Kalite Standardı: CE uyumlu
• Ana Komponent Markası: Yüksek kalite endüstriyel SCR

---

Kullanım Avantajları

4000W 220V AC Voltaj Regülatörü (Dimmer)'ün sağladığı temel avantajlar aşağıda listelenmiştir.

• Yüksek Güç Kontrolü: 4000W'a kadar güç kapasitesi ile endüstriyel uygulamalar için idealdir
• Kademesiz Ayar: 50-220V arasında hassas ve kademesiz voltaj kontrolü sağlar
• Enerji Tasarrufu: Cihazların tam güç yerine ihtiyaç duyulan seviyede çalışmasını sağlayarak elektrik tasarrufu yapar
• Isı Kontrolü: Elektrikli ısıtıcıların sıcaklığını hassas şekilde ayarlama imkanı verir
• Hız Kontrolü: Elektrik motorlarının hızını kontrol ederek operasyonel esneklik sağlar
• Kolay Kurulum: Terminal bloğu bağlantısı ve kompakt tasarımı ile basit montaj
• Çift Kontrol Seçeneği: Hem manuel potansiyometre hem de harici sinyalle kontrol edilebilir
• Dayanıklı Yapı: Yüksek kaliteli komponentler ve alüminyum soğutucu ile uzun ömürlü kullanım
• Endüstriyel Uyumluluk: Çeşitli endüstriyel otomasyon sistemlerine entegre edilebilir
• Geniş Uygulama Alanı: Ev aletlerinden endüstriyel makinelere kadar çok çeşitli kullanım imkanı

---

İdeal Kullanım Alanları

4000W 220V AC Voltaj Regülatörü (Dimmer)'ün tipik kullanım alanları aşağıda listelenmiştir.

Isıtma Sistemleri ve Termal Kontrol

Isıtma uygulamalarında voltaj regülatörünün kullanımı:

• Endüstriyel Isıtıcılar: Fabrika ve üretim tesislerindeki yüksek güçlü ısıtıcıların hassas kontrolü
• Elektrikli Fırınlar: Seramik, cam, metal işleme fırınlarında sıcaklık ayarlaması
• İnfrared Isıtıcılar: Kurutma, ısıtma ve proses sistemlerindeki IR ısıtıcılar
• Alan Isıtma Sistemleri: Ticari ve endüstriyel alan ısıtma sistemlerinin verimli kontrolü
• Termal İşlem Ekipmanları: Metal işleme ve ısıl işlem gerektiren sistemlerde sıcaklık regülasyonu

Motor Hız Kontrolü

Fan ve motor uygulamalarında hız kontrolü:

• Endüstriyel Fanlar: Havalandırma sistemleri ve soğutma fanlarının hız kontrolü
• Aspiratör Sistemleri: Toz ve partikül toplama sistemlerindeki fan hızı ayarlaması
• Evsel Vantilatörler: Ev tipi fanların ve havalandırma cihazlarının hız ayarı
• Basit Evrensel Motorlar: Bazı elektrikli el aletleri ve ev aletlerindeki motor hız kontrolü
• Pompa Sistemleri: Bazı AC pompa motorlarının akış hızı kontrolü

Aydınlatma Kontrol Sistemleri

Aydınlatma sistemlerinde dimmer uygulamaları:

• Endüstriyel Aydınlatma: Fabrika, depo ve üretim tesislerindeki aydınlatma seviyesi kontrolü
• Sahne Aydınlatması: Tiyatro, konser ve etkinlik alanlarındaki ışık seviyesi ayarları
• Mimari Aydınlatma: Ticari binalar ve özel yapılardaki aydınlatma kontrolü
• Rezistif Aydınlatma: Halojen lambalar ve akkor ampuller için dimmer kontrolü
• Sıcak Tel Aydınlatma: Özel aydınlatma çözümleri için tungsten filaman kontrolü

Endüstriyel ve Ticari Uygulamalar

Endüstriyel otomasyon ve ticari alanlarda kullanım örnekleri:

• Proses Kontrol Sistemleri: Endüstriyel süreçlerde ısı ve güç kontrolü
• Kurutma Ekipmanları: Endüstriyel kurutucular, nem alma cihazları
• Laboratuvar Ekipmanları: Sıcaklık kontrollü deney düzenekleri
• Tekstil Makineleri: Isıtma ve motor kontrolü gerektiren dokuma ve tekstil işleme ekipmanları
• Gıda İşleme Ekipmanları: Pişirme, ısıtma ve kurutma gerektiren gıda üretim hatları

Otomasyon Projeleri ve DIY Uygulamalar

Elektronik ve kendin yap projelerindeki kullanım alanları:

• Arduino ve Mikrodenetleyici Projeleri: Yüksek güçlü AC yüklerin akıllı kontrol sistemleri
• Akıllı Ev Otomasyon Sistemleri: IoT tabanlı ısıtma ve aydınlatma kontrolü
• Özel Test Ekipmanları: Prototipleme ve test düzeneklerinde voltaj kontrolü
• Hobi Elektronik Projeleri: Yüksek güç gerektiren DIY projeleri
• Sera ve Tarım Otomasyonu: Isıtma, soğutma ve havalandırma sistemlerinin kontrolü

---

Kurulum ve Bağlantı Kılavuzu

4000W 220V AC Voltaj Regülatörü (Dimmer)'ün doğru kurulumu ve bağlantısı için detaylı bilgiler.

Temel Kurulum Adımları

Voltaj regülatörünün güvenli kurulumu için adım adım talimatlar:

• Güvenlik Hazırlıkları:
  • Herhangi bir bağlantı yapmadan önce ana elektrik beslemesinin kapalı olduğundan emin olun
  • Yalıtımlı aletler kullanın ve uygun güvenlik ekipmanı (eldiven, gözlük) takın
  • Kurulum alanının kuru ve güvenli olduğunu kontrol edin
  • Düzgün bir çalışma yüzeyi hazırlayın
• Montaj Hazırlığı:
  • Regülatör modülünün montaj yapılacağı yüzeyi belirleyin
  • Isı dağılımına yardımcı olmak için iyi havalandırılan bir alan seçin
  • Montaj deliklerini kullanarak modülü sağlam bir şekilde sabitleyin
  • Metal yüzeylere monte ederken, modül ile yüzey arasına yalıtkan malzeme yerleştirin

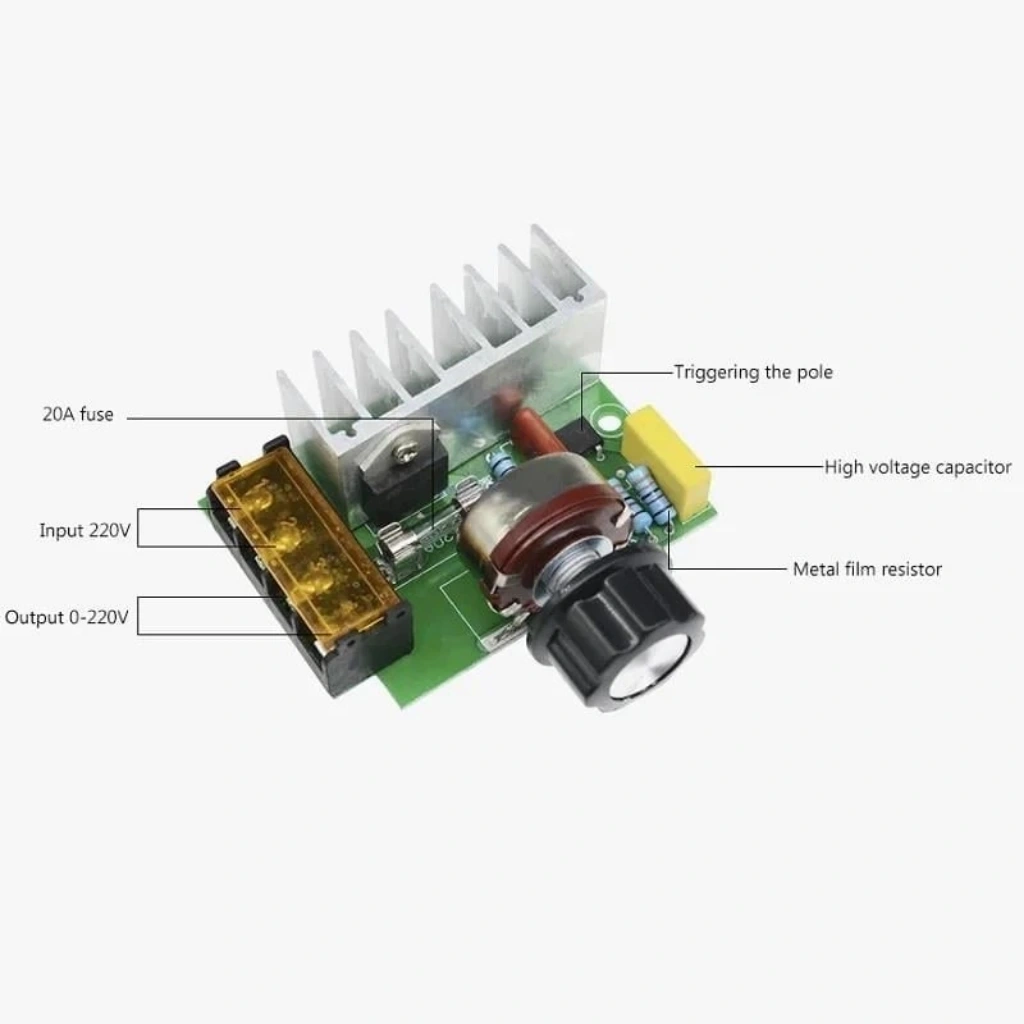

• Elektrik Bağlantıları:
  • Uygun kalınlıkta kablo kullanın (önerilen: 12 AWG / 4mm²)
  • Giriş terminallerini belirleyin (genellikle "Input" veya "Line" olarak işaretlidir)
  • Çıkış terminallerini belirleyin (genellikle "Output" veya "Load" olarak işaretlidir)
  • Güç girişi: L (Faz) ve N (Nötr) kablolarını giriş terminallerine bağlayın
  • Yük bağlantısı: L (Faz) ve N (Nötr) kablolarını çıkış terminallerine bağlayın
  • Güvenlik için uygun değerde bir sigorta (20A) ekleyin
  • Tüm bağlantıların sağlam ve doğru olduğundan emin olun

Manuel Kontrol ve Potansiyometre Ayarları

Dahili potansiyometre ile manuel kontrol ayarları:

• Potansiyometre Tanımlama:
  • Modül üzerindeki ayar potansiyometresini bulun (genellikle mavi veya beyaz renkli)
  • Potansiyometrenin dönüş yönünü belirleyin (tipik olarak saat yönü voltajı artırır)
  • Potansiyometreyi ayarlamak için küçük bir düz tornavida kullanın
• İlk Ayar:
  • Başlamadan önce potansiyometreyi minimum konuma getirin (genellikle saatin tersi yönde tam döndürülmüş)
  • Yükü bağlayın ve ana elektriği açın
  • Potansiyometreyi yavaşça saat yönünde çevirerek çıkış voltajını artırın
  • Multimetre ile çıkış voltajını ölçerek istediğiniz seviyeye ayarlayın
  • İnce ayarları yapmak için potansiyometreyi küçük adımlarla çevirin
• Çalışma Testi:
  • Ayarı yaptıktan sonra sistemin beklenen şekilde çalıştığını doğrulayın
  • Yükün tepkisini gözlemleyin (ısıtıcı sıcaklığı, fan hızı, lamba parlaklığı vb.)
  • Isınma kontrolü: Regülatörün normal çalışma sıcaklığında olduğunu kontrol edin
  • Gerekliyse ek soğutma sağlayın (fan, ısı emici vb.)

Harici Kontrol Entegrasyonu

Mikroişlemci veya harici kontrol sistemleriyle entegrasyon:

• Arduino ve Mikroişlemci Entegrasyonu:
  • Mikroişlemci güç kaynağını (5V) regülatörün kontrol devresi için kullanın
  • Opto-izolatör devresi ekleyerek AC ve DC devreler arasında güvenli izolasyon sağlayın
  • Mikroişlemciden PWM sinyalini RC filtresi üzerinden regülatöre uygulayın
  • Alternatif olarak, potansiyometre yerine dijital potansiyometre (örn. MCP41010) kullanın
  • Zero-crossing detection (sıfır geçiş algılama) devresi ekleyerek senkronizasyon sağlayın
• PLC ve Endüstriyel Kontrol Sistemleri:
  • PLC analog çıkışını (0-10V) uygun dönüşüm devresi ile regülatöre bağlayın
  • İzolasyon için endüstriyel optokuplör modülleri kullanın
  • Endüstriyel röle veya kontaktör üzerinden anahtarlama yapın
  • Güvenlik için aşırı akım ve aşırı voltaj koruma devreleri ekleyin
  • Geri bildirim için çıkış voltajını izleyen sensör devresi kurun
• Farklı Kontrol Sinyalleri ile Entegrasyon:
  • 0-10V kontrol: Sinyal seviyesini uygun şekilde ölçeklendirin
  • 4-20mA kontrol: Uygun değerde direnç üzerinden voltaja dönüştürün
  • PWM kontrolü: Filtre devresi ile PWM'i analog sinyale dönüştürün
  • Sıcaklık kontrolü: Termistör veya termokupl sensörlerinden gelen sinyali işleyin
  • Her durumda, kontrol devresi ile güç devresi arasında uygun izolasyon sağlayın

---

AC Güç Kontrolü Teknolojisi

AC voltaj regülatörlerinin çalışma prensibi ve triyak/SCR teknolojisi hakkında detaylı bilgiler.

AC Güç Kontrolünün Temel Prensipleri

AC voltaj regülatörlerinin çalışma mantığı ve yöntemleri:

• Faz Açısı Kontrolü (Temel Çalışma Prensibi):
  • AC sinüs dalgasının belirli bir kısmını keserek/geçirerek güç kontrolü yapılır
  • Sinyalin tetikleme anı değiştirilerek, yüke aktarılan güç miktarı ayarlanır
  • Faz açısı kontrolü, her yarım periyotta SCR'nin ne zaman iletken olacağını belirler
  • Tetikleme gecikmesi arttıkça, yüke aktarılan ortalama güç azalır
  • Sinüs dalgasının her yarım periyodunda işlem tekrarlanır (50Hz için ~10ms)
• Kontrol Yöntemleri Karşılaştırması:
  • Faz Açısı Kontrolü: SCR/Triyak ile dalganın bölümlerini keser, bu dimmer'ın kullandığı yöntemdir
  • Darbe Genişlik Modülasyonu (PWM): Hızlı anahtarlama ile ortalama voltajı kontrol eder, DC'de yaygındır
  • Tam Dalga Kontrolü: Tam sinüs dalgalarını seçici olarak geçirir/bloke eder
  • Transformatör Bazlı Kontrol: Değişken transformatörler ile çıkış voltajını ayarlar
  • Faz Açısı Kontrolünün Avantajı: Yüksek güçlerde kompakt ve maliyet-etkin çözüm sunar
• Sıfır Geçiş ve Tetikleme Noktası:
  • AC dalgasının sıfırdan geçtiği nokta, tetikleme zamanlaması için referans alınır
  • SCR/Triyaklar sıfır geçişten sonraki belirli bir açıda tetiklenir
  • 0° tetikleme (hemen sıfır geçişte): Maksimum güç iletimi
  • 180° tetikleme (neredeyse sonraki sıfır geçişte): Minimum güç iletimi
  • Dimmerlarda potansiyometre, bu tetikleme açısını değiştirmek için kullanılır

SCR ve Triyak Teknolojisi

Güç kontrol devrelerinde kullanılan yarı iletken elemanların özellikleri:

• SCR (Silikon Kontrollü Doğrultucu) Yapısı ve Çalışması:
  • PNPN yapıya sahip, üç terminalden oluşan yarı iletken element
  • Anot, Katot ve Gate (kapı) olmak üzere üç terminali vardır
  • Gate'e uygulanan tetikleme sinyali ile iletken duruma geçer
  • Tek yönlü iletim sağlar (diyot gibi, ancak kontrollü)
  • Tetiklendikten sonra, akım sıfıra düşene kadar iletimini sürdürür
• Triyak Yapısı ve Çalışması:
  • SCR'nin çift yönlü versiyonu olarak düşünülebilir
  • İki SCR'nin ters paralel bağlanmış hali gibi çalışır
  • AC'nin her iki yarım periyodunda da kontrollü iletim sağlar
  • MT1, MT2 (ana terminaller) ve Gate olmak üzere üç terminali vardır
  • Bu dimmerde kullanılan ana güç kontrol elemanıdır
• DIAC ve Tetikleme Devreleri:
  • DIAC, triyakların tetiklenmesinde kullanılan çift yönlü anahtar
  • Belirli bir eşik voltajına ulaşıldığında iletken hale geçer
  • Gate tetikleme devrelerinde hassasiyet ve stabilite sağlar
  • RC (direnç-kapasitör) devresi ile birlikte faz açısı kontrolünde kullanılır
  • Dimmer devrelerinde, potansiyometre RC devresinin zaman sabitini değiştirir

AC Regülatör Çeşitleri ve Seçim Kriterleri

Farklı uygulama senaryoları için regülatör seçim kriterleri:

• Güç Kapasitesine Göre Sınıflandırma:
  • Düşük Güç Dimmerleri: 500-1000W (ev tipi aydınlatma kontrolü)
  • Orta Güç Regülatörleri: 1000-2000W (küçük ısıtıcılar, küçük motorlar)
  • Yüksek Güç Regülatörleri: 2000-5000W (bu dimmer gibi, endüstriyel uygulamalar)
  • Endüstriyel Güç Kontrol Sistemleri: 5kW+ (özel endüstriyel ekipmanlar)
  • Seçimde maksimum yükün %25 üzerinde kapasite önerilir
• Yük Tipine Göre Uyumluluk:
  • Rezistif Yükler: Isıtıcılar, akkor lambalar - mükemmel uyumluluk
  • İndüktif Yükler: AC motorlar, transformatörler - sınırlı uyumluluk, bazı modellerde ek devre gerekebilir
  • Kapasitif Yükler: Çoğu LED, SMPS, elektronik balastlar - genellikle uyumlu değil
  • Fan Motorları: Genellikle uyumlu, ancak her model için geçerli değil
  • Universal Motorlar: Elektrikli el aletleri gibi fırçalı motorlar - genellikle uyumlu
• Özel Uygulama Regülatörleri:
  • LED Dimmerleri: Düşük güçlü kapasitif yükler için özel tasarımlar
  • Motor Hız Kontrol Üniteleri: İndüktif yükler için optimize edilmiş
  • Yüksek Frekanslı Regülatörler: Daha hızlı tepki süresi, daha az gürültü
  • Zero-Crossing Switchler: EMI'yi azaltmak için sıfır geçişlerde anahtarlama yapan modeller
  • Dijital/Programlanabilir Regülatörler: Mikroişlemci kontrollü hassas güç ayarı

---

Uygulama Projeleri

4000W 220V AC Voltaj Regülatörü kullanılarak gerçekleştirilebilecek çeşitli proje fikirleri ve uygulama örnekleri.

Sıcaklık Kontrollü Isıtma Sistemleri

Isıtma uygulamaları için termostat ve sıcaklık kontrol sistemleri:

• Dijital Termostatlı Isıtıcı Kontrolü:
  • Gerekli Bileşenler: 4000W AC Dimmer, Arduino/mikrodenetleyici, sıcaklık sensörü (DS18B20/DHT22), röle modülü, optokuplör, LCD ekran
  • Proje Tanımı: Ortam sıcaklığını ölçen ve önceden belirlenen sıcaklık aralığında ısıtıcı gücünü otomatik ayarlayan akıllı kontrol sistemi
  • Çalışma Prensibi: Mikrodenetleyici sıcaklık verisini okur, PID algoritması ile ısıtıcı güç seviyesini hesaplar ve dimmer modülüne kontrol sinyali gönderir
  • Avantajları: Hassas sıcaklık kontrolü, enerji tasarrufu, ayarlanabilir parametreler
  • Uygulama Alanları: Endüstriyel ısıtıcılar, seraları, kuluçka makineleri, küçük ölçekli ısıl işlem uygulamaları
• Reflow Fırın Kontrolörü:
  • Gerekli Bileşenler: 4000W AC Dimmer, Arduino, K-tipi termokupl, MAX6675 amplifikatör, OLED ekran, kontrol düğmeleri
  • Proje Tanımı: PCB lehimleme için profesyonel reflow fırın sıcaklık profili kontrolü sistemi
  • Çalışma Prensibi: Önceden programlanmış sıcaklık profillerini takip eden, ısıtma gücünü otomatik ayarlayan kontrol sistemi
  • Isıtma Profili Aşamaları: Ön ısıtma, aktivasyon, reflow ve soğutma fazlarını otomatik yönetim
  • Özellikler: Farklı lehim pastası profilleri için özelleştirilebilir programlar, sıcaklık grafiği, alarm sistemi
• Endüstriyel Proses Isı Kontrolü:
  • Gerekli Bileşenler: 4000W AC Dimmer (birden fazla), PLC veya endüstriyel kontrol sistemi, PT100 sensörleri, güç röleleri
  • Proje Tanımı: Çoklu ısıtma bölgelerine sahip endüstriyel proses ekipmanları için sıcaklık kontrol sistemi
  • Kontrol Yöntemi: 4-20mA endüstriyel sinyal standardı veya Modbus protokolü ile haberleşme
  • Güvenlik Özellikleri: Aşırı sıcaklık koruması, sensör arıza tespiti, acil durum kapatma sistemleri
  • Uygulamalar: Gıda işleme ekipmanları, plastik ekstrüzyon makineleri, endüstriyel fırınlar

Hız Kontrol Sistemleri

Motorlar ve fan sistemleri için hız kontrol uygulamaları:

• Akıllı Havalandırma Sistemi:
  • Gerekli Bileşenler: 4000W AC Dimmer, Arduino, CO2 sensörü, nem sensörü, hareket sensörü, endüstriyel fanlar
  • Proje Tanımı: Ortam koşullarına göre fan hızını otomatik ayarlayan akıllı havalandırma sistemi
  • Çalışma Mantığı: Sensörlerden gelen verilere göre optimum havalandırma seviyesini belirler ve fan hızını düzenler
  • Özellikler: Enerji tasarrufu modu, zaman programlama, mobil uygulama kontrolü
  • Uygulama Alanları: Ticari binalar, depolar, üretim tesisleri, tarım tesisleri
• Değişken Debi Kontrol Sistemi:
  • Gerekli Bileşenler: 4000W AC Dimmer, basınç sensörleri, PLC kontrolörü, endüstriyel vantilatörler
  • Proje Tanımı: Kanal basıncına göre havalandırma fan hızını ayarlayan otomatik kontrol sistemi
  • Avantajlar: Enerji tasarrufu, gürültü azaltma, sistem verimliliğini artırma
  • Çalışma Prensibi: Kanal içindeki basınç sensörleri ile sabit basınç sağlamak için fan hızını otomatik ayarlama
  • Uygulamalar: HVAC sistemleri, endüstriyel toz toplama sistemleri, proses havalandırma
• Uzaktan Kumandalı Motor Hız Kontrolü:
  • Gerekli Bileşenler: 4000W AC Dimmer, WiFi modülü (ESP8266/ESP32), güç izolasyon devreleri, universal motorlar
  • Proje Tanımı: Uzaktan erişim ve programlama yeteneğine sahip motor hız kontrol sistemi
  • Özellikler: Web arayüzü, mobil uygulama kontrolü, zaman programlama, hız profili oluşturma
  • Haberleşme: Wi-Fi üzerinden MQTT protokolü veya HTTP API
  • Kullanım Alanları: Uzaktan erişimli proses kontrol, akıllı fabrika uygulamaları, otomasyon sistemleri

Arduino Entegreli Akıllı Kontrol Sistemleri

Arduino ve diğer mikrodenetleyiciler ile entegre edilmiş dimmer uygulamaları:

• Zero-Cross Senkronize Arduino Dimmer Kontrolü:
  • Gerekli Bileşenler: 4000W AC Dimmer, Arduino, optokuplör modülü, zero-cross detektör devresi, LCD ekran
  • Proje Tanımı: AC sinüs dalgasının sıfır geçiş noktalarını tespit ederek hassas faz kontrolü sağlayan sistem
  • Kod Prensibi: Kesme (interrupt) tabanlı programlama ile sıfır geçişleri algılama ve tetikleme zamanlamasını hassas kontrol etme
  • Avantajları: Daha az elektromanyetik girişim, daha yüksek verimlilik, daha hassas kontrol
  • Zorluklar ve Çözümler: Zamanlama kritikliği, optik izolasyon gereksinimleri, güvenlik önlemleri
• Güneş Enerjisi Yük Kontrol Sistemi:
  • Gerekli Bileşenler: 4000W AC Dimmer, Arduino, güç sensörleri, batarya gerilim sensörleri, ekran modülü
  • Proje Tanımı: Solar sistem güç üretimi ve batarya durumuna göre yük gücünü dinamik olarak ayarlayan akıllı sistem
  • Çalışma Mantığı: Üretilen güç düştüğünde veya batarya seviyesi azaldığında, yük gücünü kademeli olarak azaltma
  • Güç Yönetimi Stratejileri: Öncelikli yük yönetimi, güç bütçeleme, tahmine dayalı kontrol
  • Uygulamalar: Off-grid güneş enerjisi sistemleri, hibrit enerji sistemleri, sürdürülebilir enerji projeleri
• IoT Tabanlı Enerji İzleme ve Kontrol Sistemi:
  • Gerekli Bileşenler: 4000W AC Dimmer, ESP32, akım ve voltaj sensörleri, internet bağlantısı, bulut platform
  • Proje Tanımı: Enerji tüketimini ölçen, kaydeden ve uzaktan kontrol imkanı sunan akıllı güç yönetim sistemi
  • Özellikler: Gerçek zamanlı enerji izleme, tarihsel veri analizi, enerji kullanım optimizasyonu, mobil erişim
  • Entegrasyon: IFTTT, Google Home, Amazon Alexa gibi akıllı ev platformlarıyla entegrasyon
  • Kullanım Alanları: Akıllı evler, ticari binalar, enerji yönetimi gerektiren tesisler

Endüstriyel Otomasyon Uygulamaları

Endüstriyel ortamlar için profesyonel güç kontrol çözümleri:

• PLC Kontrollü Çoklu Isıtma Bölgesi Sistemi:
  • Gerekli Bileşenler: Birden fazla 4000W AC Dimmer, PLC kontrol ünitesi, sıcaklık sensörleri, HMI panel
  • Proje Tanımı: Farklı bölgelerde farklı sıcaklık profilleri uygulayabilen endüstriyel ısıtma kontrol sistemi
  • Çalışma Mantığı: PLC, her bölgenin sıcaklık değerlerini okur ve her dimmer'ı bağımsız olarak kontrol eder
  • Haberleşme: Modbus RTU/TCP, Profinet veya diğer endüstriyel protokoller
  • Uygulamalar: Endüstriyel fırınlar, kompozit malzeme üretimi, termal işlem hatları
• Elektroliz Akım Kontrolü:
  • Gerekli Bileşenler: 4000W AC Dimmer, akım sensörleri, endüstriyel kontrol sistemleri, izolasyon transformatörleri
  • Proje Tanımı: Elektroliz işlemlerinde hassas akım kontrolü sağlayan güç sistemleri
  • Özellikler: Sabit akım modu, rampa kontrol, akım sınırlama, arıza tespiti
  • Güvenlik: Aşırı akım koruması, izolasyon izleme, acil durum kapatma
  • Uygulama Alanları: Metal kaplama, elektroliz ile üretim, laboratuvar uygulamaları
• Otomatik Proses Kontrol Sistemleri:
  • Gerekli Bileşenler: 4000W AC Dimmer, SCADA sistemi, çeşitli sensörler, veri toplama ekipmanları
  • Proje Tanımı: Üretim süreçlerinde farklı parametrelere göre güç ve ısı seviyelerini otomatik kontrol eden sistem
  • Veri Toplama: Çalışma parametrelerini sürekli izleme, kaydetme ve analiz etme
  • Öngörücü Kontrol: AI/ML algoritmaları ile optimum proses parametrelerini otomatik belirleme
  • Uygulamalar: Kimyasal proses kontrol, malzeme işleme, sürekli üretim hatları

---

Sorun Giderme ve Güvenlik Önlemleri

4000W 220V AC Voltaj Regülatörü (Dimmer) kullanımında karşılaşılabilecek sorunlar, bunların çözüm yöntemleri ve önemli güvenlik tedbirleri.

Yaygın Sorunlar ve Çözümleri

Kullanım sırasında karşılaşılabilecek teknik sorunlar ve çözüm önerileri:

• Aşırı Isınma Sorunu:
  • Belirtiler: Regülatör modülünün aşırı ısınması, koruma devresinin tetiklenmesi, çıkışın kesilmesi
  • Olası Nedenler:
    • Yetersiz havalandırma
    • Aşırı yük (4000W'tan fazla güç çekilmesi)
    • Uzun süreli maksimum yükte çalışma
    • Soğutucu bloğun yetersiz kalması
  • Çözümler:
    • Daha büyük bir alüminyum soğutucu ekleyin
    • Soğutma fanı ile zorlanmış hava akışı sağlayın
    • Yükü azaltın, nominal güç değerinin %80'i civarında çalıştırın
    • Modülün etrafında yeterli hava akışı sağlayın
    • Termal iletkenliği artırmak için termal macun kullanın
• Düzensiz Güç Kontrolü:
  • Belirtiler: Titreşimli çıkış, kararsız güç seviyesi, ani voltaj değişimleri
  • Olası Nedenler:
    • Potansiyometre arızası veya temas sorunları
    • Tetikleme devresinde komponent arızası
    • Şebeke voltajındaki dalgalanmalar
    • SCR/Triyak hasarı
  • Çözümler:
    • Potansiyometreyi kontrol edin, gerekirse değiştirin
    • Bağlantıları kontrol edin, gevşek terminalleri sıkın
    • İnput filtresi ekleyerek şebeke dalgalanmalarını azaltın
    • Triyak/SCR'yi kontrol edin, gerekirse değiştirin
    • RC snubber devresi ekleyerek kararlılığı artırın
• Yük Çalışmıyor veya Kapatılamıyor:
  • Belirtiler: Yük hiç çalışmıyor veya sürekli tam güçte çalışıyor ve kapatılamıyor
  • Olası Nedenler:
    • Triyak/SCR kısa devre (sürekli çalışma durumunda)
    • Tetikleme devresi arızası (çalışmama durumunda)
    • Yanlış bağlantı veya kopuk kablo
    • Kontrol devresi hasarı
  • Çözümler:
    • Elektrik bağlantılarını kontrol edin ve düzeltin
    • Multimetre ile triyak/SCR'yi test edin
    • Kontrol devresini kontrol edin, gerekirse onarın/değiştirin
    • Sigorta durumunu kontrol edin
    • Ciddi hasar durumunda modülün değiştirilmesi gerekebilir

Elektriksel Güvenlik Önlemleri

AC voltaj regülatörleri ile çalışırken alınması gereken güvenlik tedbirleri:

• Kurulum Güvenliği:
  • Kurulum öncesi ana elektrik beslemesini tamamen kapatın
  • Gerilim olmadığını doğrulamak için voltmetre ile kontrol edin
  • Yalıtımlı aletler kullanın (VDE sertifikalı)
  • Nemli veya ıslak ortamlarda montaj yapmaktan kaçının
  • Uygun kesitte kablo kullanın (4000W için en az 12 AWG / 4mm²)
• Koruma Önlemleri:
  • Uygun değerde sigorta kullanın (4000W için 20-25A)
  • Kaçak akım rölesi (RCD) ile sistemi koruyun
  • Regülatör modülünü yalıtkan bir muhafaza içine monte edin
  • Tüm canlı terminalleri tamamen izole edin
  • Metal muhafaza kullanılıyorsa mutlaka topraklama yapın
• Çalışma ve Bakım Güvenliği:
  • Regülatör çalışırken içindeki komponentlere dokunmayın
  • Herhangi bir bakım veya ayar öncesi gücü kesin
  • Kapasitörlerin deşarj olduğundan emin olun
  • Şebeke voltajındaki regülatörleri çocuklardan ve yetkisiz kişilerden uzak tutun
  • Periyodik olarak bağlantıları ve kabloları kontrol edin

EMI/RFI Azaltma Yöntemleri

Elektromanyetik girişimi ve radyo frekans girişimini azaltma teknikleri:

• Elektromanyetik Girişim Kaynakları:
  • Faz açısı kontrolü, keskin voltaj geçişleri oluşturarak EMI üretir
  • Triyak/SCR anahtarlama işlemi yüksek frekans bileşenleri içerir
  • EMI, yakındaki hassas elektronik cihazlarda parazite neden olabilir
  • Radyo ve TV alıcılarında, ses ekipmanlarında girişim yaratabilir
  • Ölçüm cihazları ve hassas sensör sistemlerini etkileyebilir
• Filtreleme ve Bastırma Teknikleri:
  • Snubber Devreleri: Triyak/SCR'ye paralel RC devresi ekleyerek ani geçişleri yumuşatma
  • EMI Filtreleri: Giriş ve çıkışa LC filtre ekleme
  • Ferrit Halkalar: Güç kablolarına ferrit çekirdek ekleme
  • Ekranlama: Metal muhafaza ile elektromanyetik yayılımı azaltma
  • Topraklama: Düzgün topraklama ile EMI yollarını minimize etme
• Uygulama İpuçları:
  • Hassas elektronik ekipmanlardan uzakta montaj yapın
  • Güç ve sinyal kablolarını ayrı yollardan geçirin
  • Blendajlı kablo kullanarak radyasyon yayılımını azaltın
  • Mümkünse sıfır geçiş (zero-crossing) kontrol teknikleri kullanın
  • CE veya FCC standartlarını karşılayan EMI filtreleri ekleyin

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

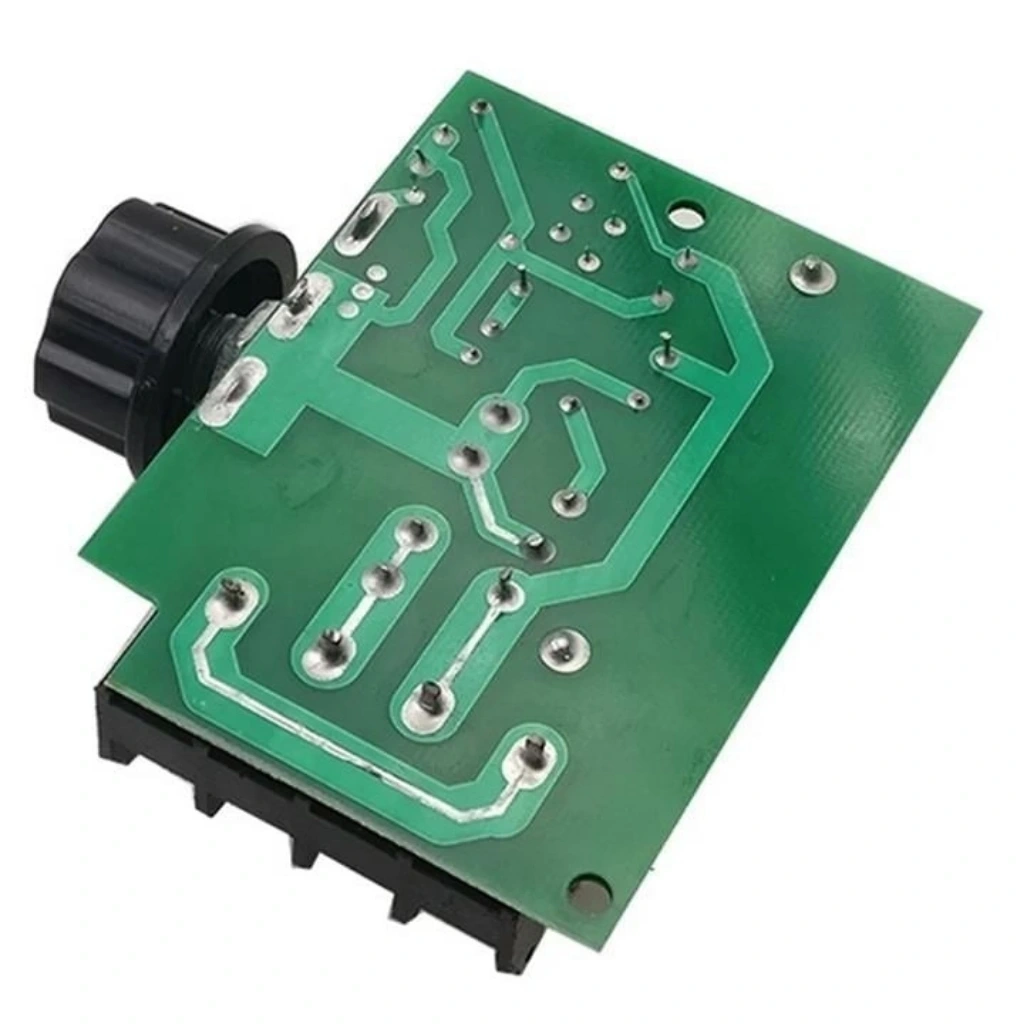

• 1 x 4000W 220V AC Voltaj Regülatörü (Dimmer)

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
