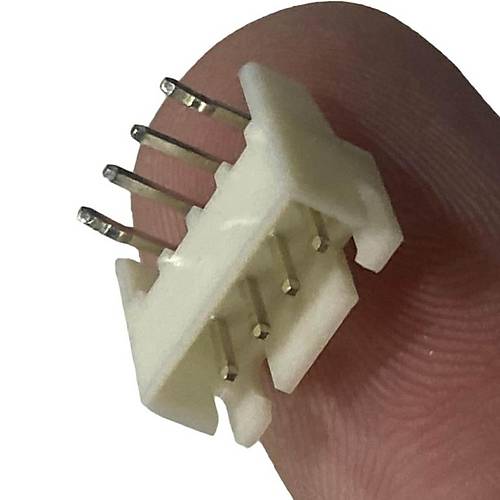

4 Pin JST S4B-XH-A(LF)(SN) 2.5mm 90C Konnektör Erkek, elektronik projelerde kullanılan yüksek kaliteli bir bağlantı elemanıdır. 90 derece açılı (sağ açılı) tasarıma sahip bu erkek konnektör, PCB'ye dik monte edilirken kablo çıkışının yatay olmasını sağlar. JST XH serisinin standart 2.5mm pin aralığı özelliğine sahiptir.

JST (Japan Solderless Terminal) XH serisi konektörler, güvenilir yapıları ve dayanıklı tasarımlarıyla bilinen bu ürün, kablo çeşitleri arasında elektronik mühendisleri ve hobi elektronikçileri tarafından sıkça tercih edilmektedir. 4 pinli yapısı, çeşitli sensör, motor ve kontrol kartı bağlantıları için ideal bir seçenektir.

Polarite korumalı tasarımı sayesinde yanlış bağlantıları önleyen JST kablo ve konnektörler ailesinin bir parçası olan bu konnektör, Arduino ve Raspberry Pi projeleri, batarya bağlantıları, motor sürücüler ve çeşitli elektronik devrelerde yaygın olarak kullanılmaktadır. PCB'ye lehimlenen pinleri ile sağlam ve güvenilir bağlantılar oluşturmanızı sağlar.

Teknik Özellikler

4 Pin JST S4B-XH-A(LF)(SN) 2.5mm 90C Konnektör Erkek'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: JST XH Serisi
• Pin Sayısı: 4 Pin
• Pin Aralığı: 2.5mm
• Konektör Cinsi: Erkek (Header)
• Montaj Tipi: 90 Derece Açılı (Sağ Açılı)
• Model Kodu: S4B-XH-A(LF)(SN)
• Malzeme: PA66 (Poliamid) termoplastik, UL94V-0 alev geciktirici
• Kontak Malzemesi: Fosfor bronz, kalay kaplama
• Voltaj Kapasitesi: 250V AC
• Akım Kapasitesi: 3A maksimum (pin başına)
• Kontak Direnci: 20 mΩ maksimum
• İzolasyon Direnci: 1000 MΩ minimum
• Dayanma Voltajı: 1.000V AC 1 dakika
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Uyumluluk: JST XH 2.5mm dişi konektörler
• Lehimleme Uyumluluğu: Kurşunsuz lehimlemeye uygun (LF)
• RoHS Uyumluluğu: Evet
• Pin Uzunluğu: Yaklaşık 3.4mm (lehimleme tarafı)
• Kilitleme Mekanizması: Var (polarite koruması)
• Üretici: JST (Japan Solderless Terminal)

Kullanım Alanları

4 Pin JST S4B-XH-A(LF)(SN) 2.5mm 90C Konnektör Erkek'in kullanılabileceği çeşitli alanlar ve uygulamalar.

Elektronik Projeler

• Arduino ve mikrodenetleyici projeleri
• Raspberry Pi genişletme kartları
• PCB tasarımları
• Elektronik hobi projeleri
• Prototip geliştirme

Sensör ve Motor Bağlantıları

• Step motor sürücüleri
• Sıcaklık ve nem sensörleri
• I2C ve SPI modülleri
• Fan bağlantıları
• Servo motor kontrol kartları

Endüstriyel ve Hobi Uygulamaları

• 3D yazıcı kontrol kartları
• CNC makineleri
• Robotik projeler
• Drone ve RC model bağlantıları
• Batarya yönetim sistemleri

Avantajlar ve Özellikler

4 Pin JST S4B-XH-A(LF)(SN) 2.5mm 90C Konnektör Erkek'in sağladığı avantajlar ve çözümler.

• 90 Derece Açılı Tasarım: Alan tasarrufu sağlayan yatay kablo çıkışı
• Güvenilir Bağlantı: Sağlam yapı ile uzun ömürlü kullanım
• Polarite Koruması: Yanlış bağlantıları önleyen kilitleme mekanizması
• Kolay Montaj: PCB'ye dik monte edilen standart pin düzeni
• Yüksek Kalite: JST markasının güvencesiyle üretim
• Alev Geciktirici: UL94V-0 standardında güvenli malzeme
• Kurşunsuz Uyumluluk: Çevre dostu lehimleme süreçlerine uygun
• Düşük Kontak Direnci: Verimli elektrik iletimi
• Standart Pin Aralığı: 2.5mm ile yaygın kullanım
• Geniş Çalışma Sıcaklık Aralığı: Çeşitli ortamlarda kullanım

Montaj Kılavuzu

4 Pin JST S4B-XH-A(LF)(SN) 2.5mm 90C Konnektör Erkek'in PCB'ye montajı için bilgiler.

Montaj adımları ve öneriler:

• PCB Tasarımı: 2.5mm pin aralıklı, doğru pin sayısına uygun delik düzeni oluşturun
• Konumlandırma: Konektörü PCB'ye doğru yönde yerleştirin, polarite işaretlerine dikkat edin
• Sabitleme: Montaj sırasında konektörün yerinden oynamasını önlemek için geçici sabitleme yapın
• Lehimleme Sıcaklığı: Kurşunsuz lehim için 340-360°C, kurşunlu lehim için 320-340°C kullanın
• Lehimleme Tekniği: Önce köşe pinleri sabitleyip sonra diğer pinleri lehimleyin
• Soğutma: Lehimlemeden sonra doğal soğumaya bırakın
• Temizleme: Lehim artıklarını temizleyin
• Kontrol: Lehimlerin kalitesini ve pinlerin düzgünlüğünü kontrol edin
• Test: Multimetre ile iletkenlik testi yapın

Sorun Giderme ve İpuçları

4 Pin JST S4B-XH-A(LF)(SN) 2.5mm 90C Konnektör Erkek kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Zayıf Lehim Bağlantısı: Uygun sıcaklık ve yeterli lehim kullanın, soğuk lehimden kaçının
• Konektör Yerleşiminde Zorluk: PCB delik düzeninin 2.5mm pin aralığına uygun olduğunu kontrol edin
• Dişi Konektör Takılmıyor: Polariteyi kontrol edin, konektörün doğru yönde olduğundan emin olun
• Kırılan Plastik Gövde: Aşırı güç uygulamayın, özellikle lehimleme sırasında dikkatli olun
• Eğilen Pinler: Konektörü PCB'ye düzgün hizalayın, pinleri nazikçe yerleştirin

Verimli Kullanım İpuçları

• PCB tasarımında 90 derece konektör için yeterli alan bırakın
• Kablo çıkış yönünü planlayarak PCB yerleşimini yapın
• Dişi konektörün rahat takılabilmesi için konektör çevresinde boşluk bırakın
• Tekrarlayan takıp çıkarmalar için güçlü lehimleme yapın
• Titreşimli ortamlarda ek sabitleme için epoksi veya silikon kullanmayı düşünün
• Farklı konektörleri ayırt etmek için PCB üzerinde işaretleme yapın

Paket İçeriği

• 4 Pin JST S4B-XH-A(LF)(SN) 2.5mm 90C Konnektör Erkek
