4 Kanal RF 315 Mhz Frekans Bandı Kablosuz Kontrol Modulü

4 Kanal RF 315 MHz Frekans Bandı Kablosuz Kontrol Modülü

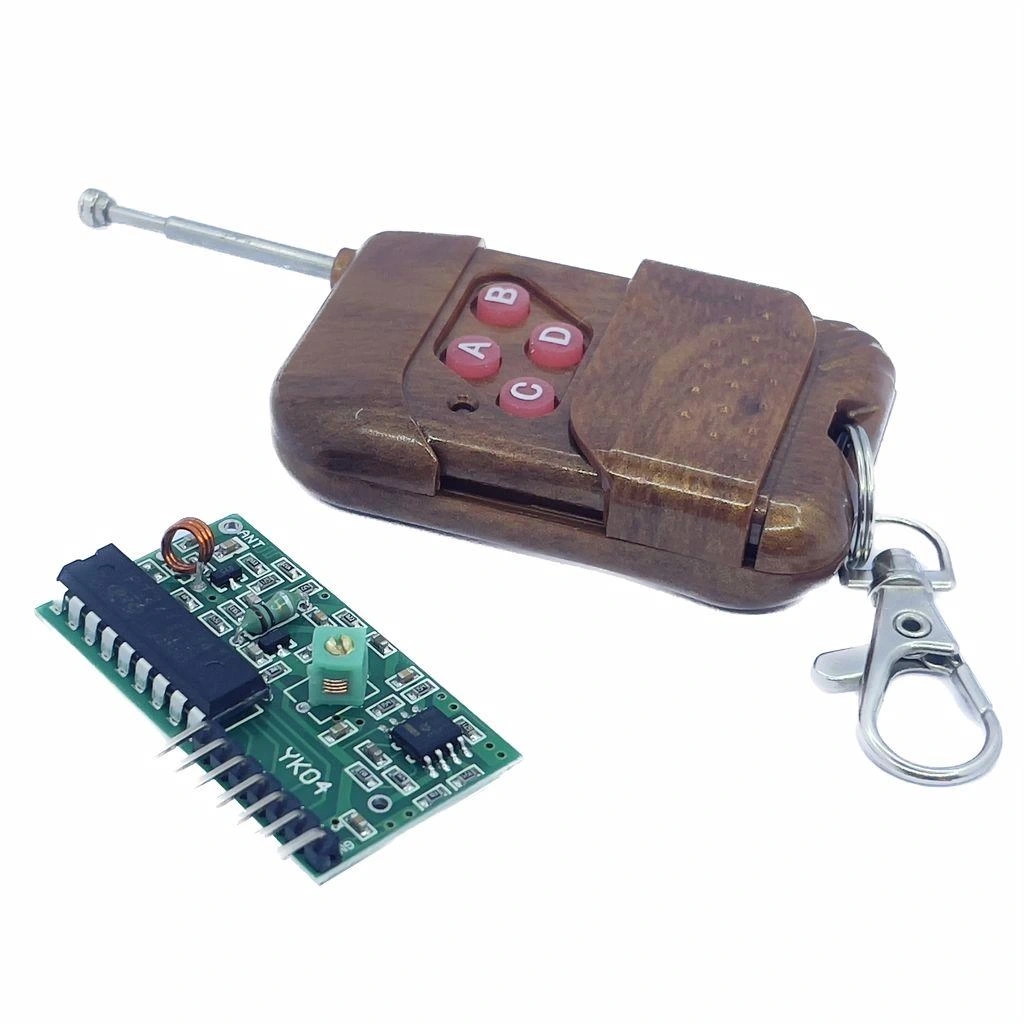

4 Kanal RF 315 MHz Frekans Bandı Kablosuz Kontrol Modülü, elektronik projelerde uzaktan kontrol işlevselliği sağlamak için tasarlanmış kablosuz iletişim çözümüdür. 315 MHz frekans bandında çalışan bu set, bir verici kumanda ve bir 4 kanallı alıcı modülden oluşmaktadır.

Verici kumanda üzerindeki dört düğme aracılığıyla, alıcı modülde bulunan dört ayrı röle kanalını bağımsız olarak kontrol etme imkanı sunar. Uzaktan aç/kapat işlemlerini gerçekleştirmek için kolay ve güvenilir bir yöntem sunarak, elektrikli cihazların kablosuz kontrolünü mümkün kılar.

Bu kompakt kablosuz kontrol sistemi, 50-100 metre arasında bir çalışma menzili sağlar ve gömülü kodlama sistemi sayesinde güvenli iletişim sunar. Alıcı modülü, her bir röle çıkışında 10A akım taşıma kapasitesine sahiptir, böylece aydınlatma sistemleri, motorlar, elektrikli kapılar veya diğer ev/ofis otomasyonu bileşenleri gibi çeşitli yükleri doğrudan kontrol edebilir. Modül 12V DC güç kaynağı ile çalışırken, verici kumanda standart 12V batarya (27A tipi) kullanır. Kompakt boyutu, kolay kurulum özellikleri ve güvenilir performansıyla, bu kablosuz kontrol modülü DIY elektronik projeleri, ev otomasyonu ve uzaktan kontrol uygulamaları için ideal bir çözümdür.

4 Kanal RF 315 MHz Frekans Bandı Kablosuz Kontrol Modülü, Arduino projeleriniz için mükemmel bir uzaktan kontrol çözümüdür. Bu modülü Arduino ile entegre ederek kablosuz olarak kontrol edilebilen robotlar, akıllı ev sistemleri veya endüstriyel otomasyon projeleri geliştirebilirsiniz. RFID Modüller kategorisindeki diğer ürünlerle birlikte kullanarak, karmaşık erişim kontrol sistemleri oluşturabilirsiniz. Bu modül, mikrodenetleyici tabanlı projelerde kolaylıkla uygulanabilen, güvenilir ve maliyet-etkin bir kablosuz kontrol çözümüdür.

---

Teknik Özellikler

4 Kanal RF 315 MHz Frekans Bandı Kablosuz Kontrol Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Çalışma Frekansı: 315 MHz
• Modülasyon Tipi: ASK (Amplitude Shift Keying)
• Çalışma Voltajı (Alıcı): 12V DC (9V-12V aralığında çalışabilir)
• Çalışma Voltajı (Verici): 12V DC (27A tipi pil)
• Röle Sayısı: 4 kanal
• Röle Çıkış Tipi: SPDT (Single Pole Double Throw)
• Röle Kontak Akım Kapasitesi: 10A @ 250V AC / 10A @ 30V DC
• Çalışma Modları: Anlık (Momentary), Geçiş (Toggle), Kilitli (Latched)
• Çalışma Menzili: Açık alanda yaklaşık 50-100 metre (ortam koşullarına bağlı)
• Veri İletim Hızı: 4.8 Kbps
• Kodlama: Sabit kod (PT2262 / PT2272 kodlama çipleri)
• Alıcı Hassasiyeti: -105 dBm
• Verici Gücü: 10 dBm (yaklaşık 10 mW)
• Alıcı Boyutları: Yaklaşık 70 × 50 × 20 mm (U×G×Y)
• Verici Boyutları: Yaklaşık 65 × 40 × 15 mm (U×G×Y)
• Anten Tipi (Alıcı): Dışa açılan tel anten (17.3 cm optimum uzunluk)
• Çalışma Sıcaklığı: -20°C ~ +80°C
• Verici Buton Sayısı: 4 buton (A, B, C, D)
• Bağlantı Terminalleri: Vidalı terminal blokları
• LED Göstergeler: Güç ve röle durum LEDleri
• Paket İçeriği:
  • 1 × 4 Kanal RF Alıcı Modülü
  • 1 × 4 Butonlu Uzaktan Kumanda (pil dahil değildir)

---

Bağlantı ve Kurulum

4 Kanal RF 315 MHz Frekans Bandı Kablosuz Kontrol Modülünün doğru ve güvenli bir şekilde bağlanması için gerekli bilgiler ve adımlar.

Temel Bağlantı Şeması

Modülün ana bağlantı noktaları ve temel kurulum adımları:

• Güç Kaynağı Bağlantısı
  • Alıcı modülün güç terminalleri: VCC ve GND
  • VCC terminaline 12V DC güç kaynağının pozitif (+) ucunu bağlayın
  • GND terminaline güç kaynağının negatif (-) ucunu bağlayın
  • Güç kaynağının en az 500mA akım verebilecek kapasitede olmasına dikkat edin
  • Ters polarite bağlantısından kaçının, modüle zarar verebilir
• Röle Çıkış Bağlantıları
  • Her röle için üç bağlantı terminali bulunur: NO, COM, NC
  • NO (Normally Open): Röle aktif olmadığında COM ile bağlantısı kesilmiş
  • COM (Common): Ortak terminal, akımın giriş/çıkış noktası
  • NC (Normally Closed): Röle aktif olmadığında COM ile bağlantılı
  • Tipik bağlantı: Güç kaynağının bir ucu COM'a, diğer uç cihaza, cihazın diğer ucu NO'ya
• Röle Kullanım Senaryoları
  • Aç/Kapat işlevi için: COM ve NO terminalleri kullanılır
  • Normalde açık devre için: Yük, COM ve NO terminalleri arasına bağlanır
  • Normalde kapalı devre için: Yük, COM ve NC terminalleri arasına bağlanır
  • Yönlendirme işlevi için: COM ortak giriş, NO ve NC farklı çıkışlar olarak kullanılır
  • 10A'den yüksek yükler için harici kontaktör veya röle kullanılmalıdır

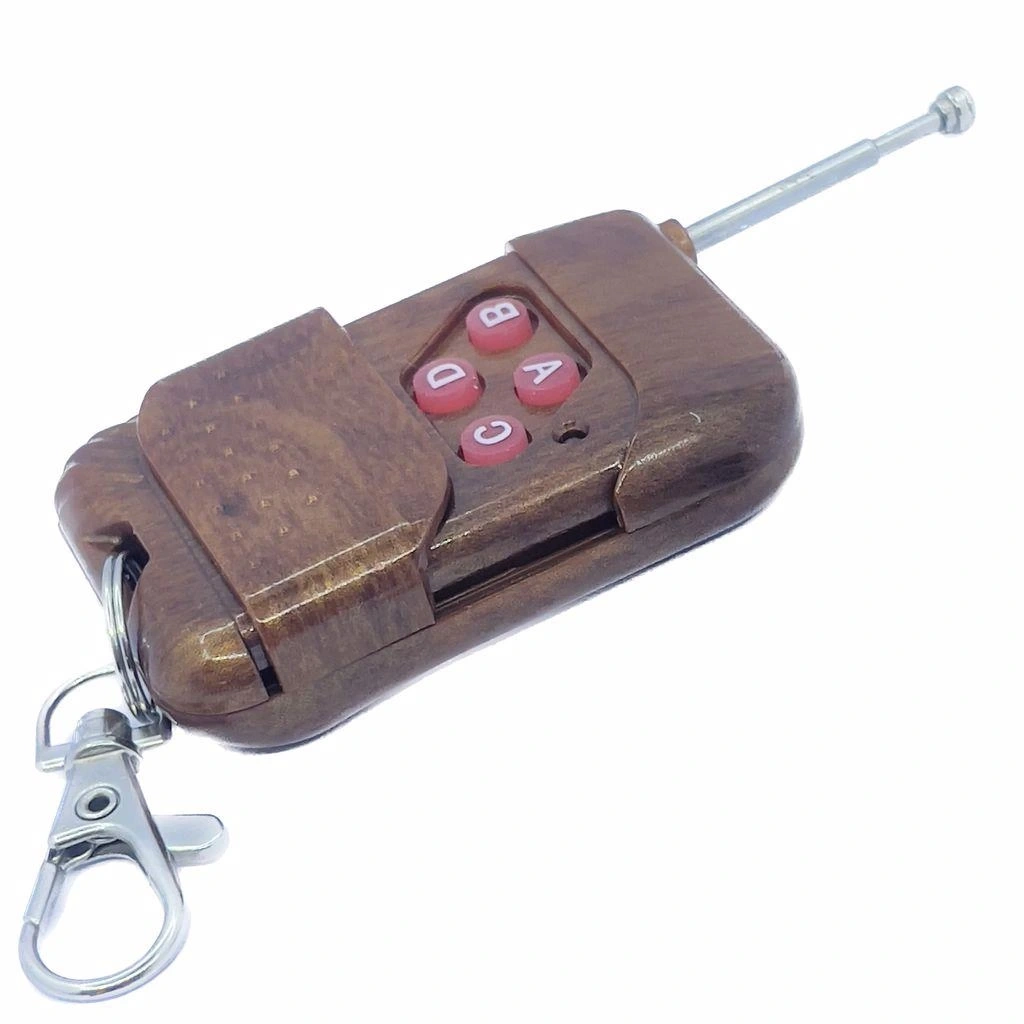

Uzaktan Kumanda Hazırlığı

Verici kumandanın kullanıma hazırlanması:

• Pil Takılması
  • Kumandanın arka kapağını kaydırarak veya vidalarını sökerek açın
  • 12V 27A tipi pili, polaritesine dikkat ederek pil yuvasına yerleştirin
  • Kumandanın kapağını kapatın ve vidalarını sıkın (varsa)
  • Test için bir düğmeye basın ve kumanda üzerindeki LED göstergesinin yanıp yanmadığını kontrol edin
  • LED yanmıyorsa pil bağlantılarını ve polariteyi kontrol edin

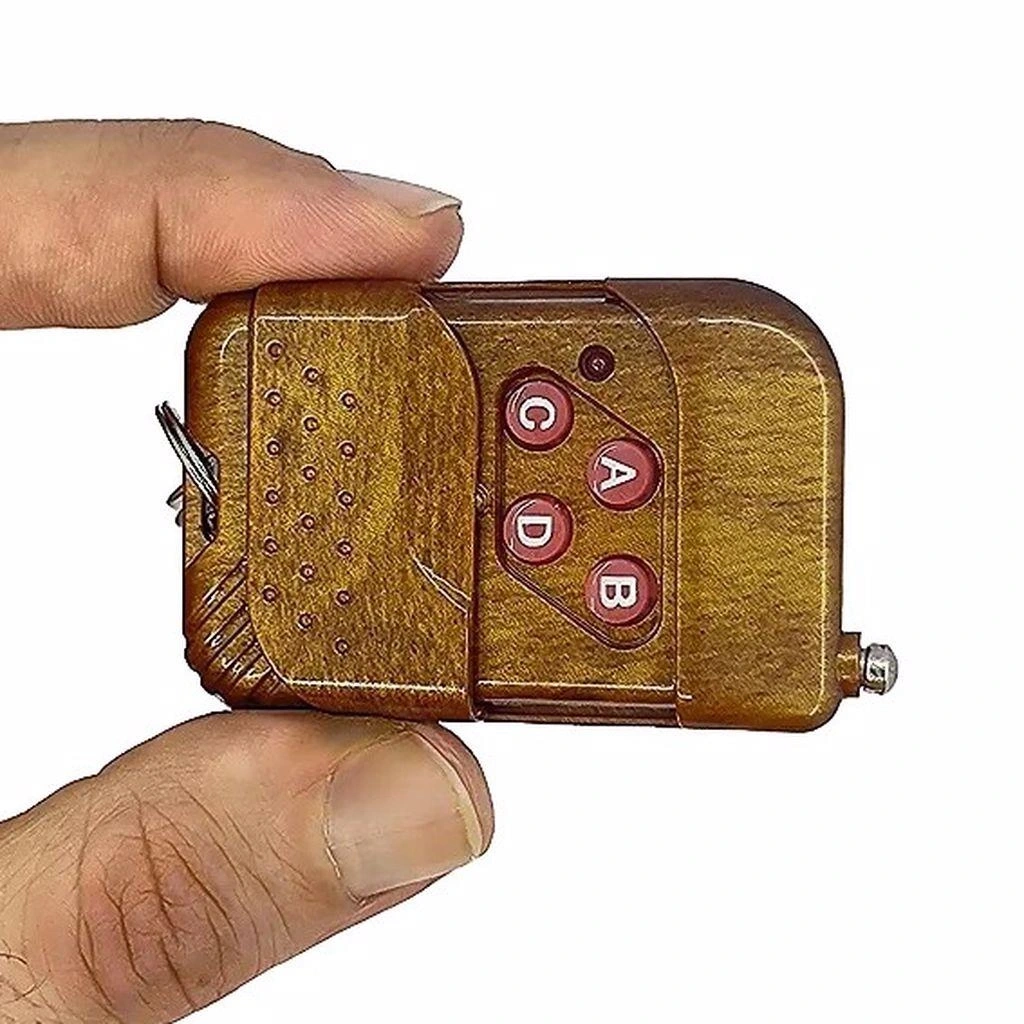

• Düğme Fonksiyonları
  • A Düğmesi: 1. röleyi kontrol eder
  • B Düğmesi: 2. röleyi kontrol eder
  • C Düğmesi: 3. röleyi kontrol eder
  • D Düğmesi: 4. röleyi kontrol eder
  • Bazı modellerde tüm röleleri birden açma/kapama için kombo tuşlar olabilir
• Kumanda Bakımı
  • Kumandayı nemli ortamlardan ve direkt su temasından koruyun
  • Uzun süre kullanılmayacaksa pili çıkarın
  • Düşme ve darbelere karşı koruyun
  • Butonların üzerine aşırı kuvvet uygulamayın
  • Periyodik olarak pil seviyesini kontrol edin

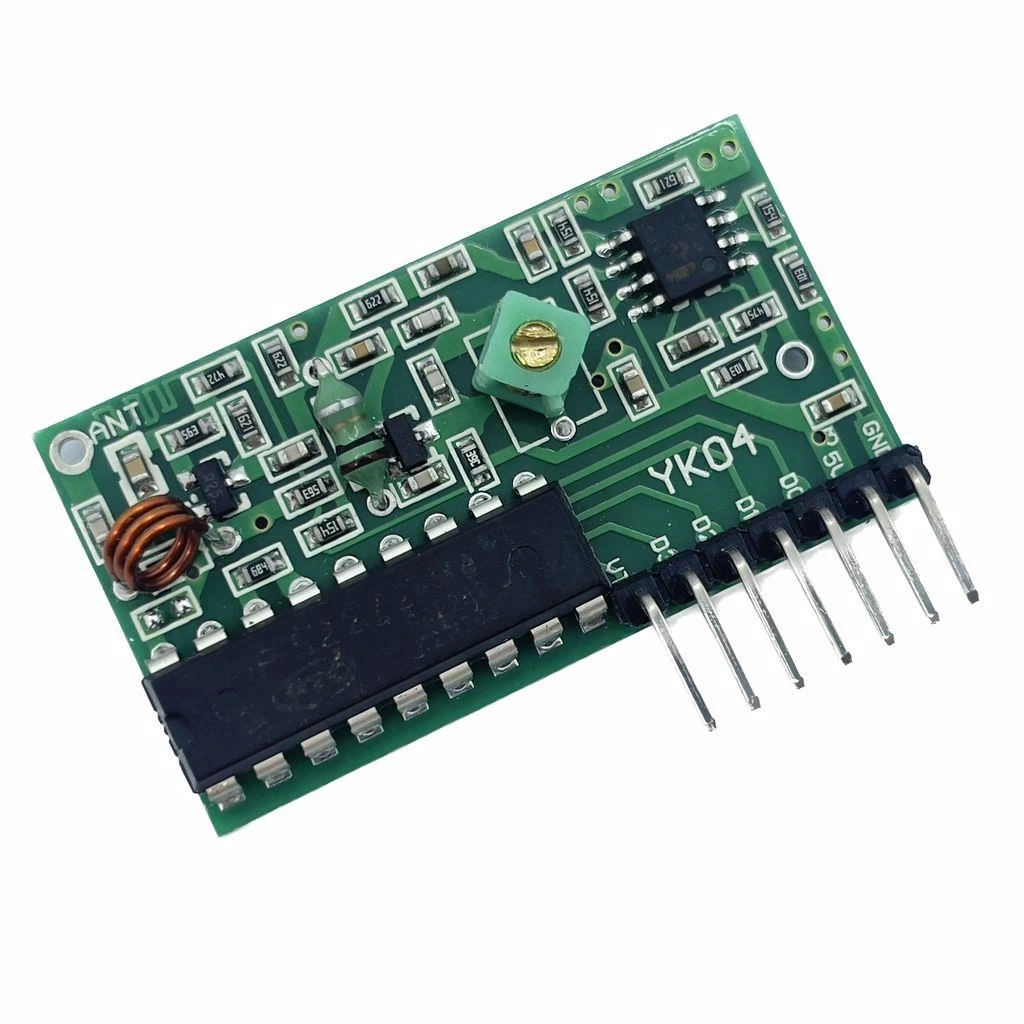

Alıcı Modül Montajı

Alıcı modülün optimum performans için montaj ve yerleşim önerileri:

• Optimum Yerleşim
  • Alıcı modülü metal muhafazaların içine yerleştirmekten kaçının (sinyal zayıflar)
  • Anteni düz ve uzatılmış şekilde, bükülmeden tutun
  • Modülü güç kaynaklarından, transformatörlerden ve motorlardan uzakta konumlandırın
  • Menzili artırmak için modülü yerden yüksekte (en az 1-2 metre) monte edin
  • Anteni mümkünse dik konumda tutun
• Fiziksel Montaj
  • Modülün PCB'sinde bulunan montaj delikleri aracılığıyla sabitleyin
  • Plastik veya ahşap yüzeylere monte edilmesi, metal yüzeylere göre daha iyi performans sağlar
  • Vidaları çok sıkmayarak PCB'ye zarar vermekten kaçının
  • Nemli ortamlarda kullanılacaksa su geçirmez bir muhafaza içine alın
  • Kablo girişleri için contalar veya kablo rakorları kullanarak su girişini engelleyin
• Anten Optimizasyonu
  • Standart anten uzunluğu yaklaşık 17.3 cm olmalıdır (315 MHz için)
  • Anteni kısaltmak menzili azaltacaktır
  • Daha iyi alım için anten yerine aynı uzunlukta bakır tel kullanılabilir
  • Anten kablolarını kontrol kabloları ve güç hatlarından uzak tutun
  • Menzil artışı için anten yüksekliğini artırın

Çalışma Modları ve Ayarlar

Modülün farklı çalışma modları ve kullanım ayarları:

• Çalışma Modu Seçimi
  • Anlık (Momentary) Mod: Düğme basılı tutulduğu sürece röle aktif kalır
  • Geçiş (Toggle) Mod: Düğmeye her basıldığında röle durumu değişir (aç/kapat)
  • Kilitli (Latched) Mod: Her düğme sadece bir işlem yapar (A açar, B kapatır)
  • Mod seçimi genellikle modül üzerindeki jumper'lar veya dip switch'ler ile yapılır
  • Bazı modüllerde mod seçimi sabittir, değiştirilemez
• Kodlama ve Eşleştirme
  • Birçok modül fabrika ayarlı kodlama ile gelir ve eşleştirilmiş durumdadır
  • Bazı modüllerde öğrenme (learning) modu ile yeni kumandalar eşleştirilebilir
  • Öğrenme moduna girmek için genellikle alıcı üzerindeki bir düğmeye basılır
  • Öğrenme modu aktifken kumanda üzerindeki bir düğmeye basılarak eşleştirme yapılır
  • Bazı modüllerde jumper'lar ile adres kodlaması manuel olarak yapılabilir
• Güvenlik Önlemleri
  • Yüksek voltaj ve akımla çalışırken gerekli güvenlik önlemlerini alın
  • Bağlantıları yaparken güç kaynağını kapalı tutun
  • Terminal vidalarının sıkıca bağlandığından emin olun
  • Yüksek akımlı uygulamalarda uygun kalınlıkta kablo kullanın
  • Açıkta kalan bağlantı noktalarını yalıtın

---

Uygulama Alanları

4 Kanal RF 315 MHz Frekans Bandı Kablosuz Kontrol Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Ev Otomasyonu

Konutlarda uzaktan kontrol ve otomasyon uygulamaları:

• Aydınlatma Kontrolü
  • Ev içi aydınlatma sistemlerinin uzaktan açılması/kapatılması
  • Bahçe ve dış mekan aydınlatmalarının kontrolü
  • Farklı odalardaki ışıkların bağımsız kontrolü
  • Merdiven ve koridor aydınlatmalarının uzaktan yönetimi
  • Dekoratif aydınlatma sistemlerinin kontrolü
• Elektrikli Cihaz Kontrolü
  • Elektrikli ısıtıcıların uzaktan açılması/kapatılması
  • Vantilatörlerin kontrolü
  • Televizyon, müzik sistemi gibi cihazların uzaktan gücünü kontrol etme
  • Mutfak cihazlarının güvenli uzaktan kontrolü
  • Sulama sistemlerinin belirli saatlerde otomatik çalıştırılması
• Perde ve Panjur Sistemleri
  • Motorlu perdelerin uzaktan açılması/kapatılması
  • Elektrikli panjurların kontrolü
  • Tente ve pergola sistemlerinin yönetimi
  • Motorlu projeksiyon perdelerinin kontrolü
  • Jaluzilerin uzaktan ayarlanması

Endüstriyel ve Ticari Uygulamalar

İş yerleri ve endüstriyel alanlardaki kablosuz kontrol uygulamaları:

• Makine ve Ekipman Kontrolü
  • Üretim hattındaki belirli makinelerin uzaktan başlatılması/durdurulması
  • Conveyor sistemlerinin kontrolü
  • Vinç ve kaldırma ekipmanlarının uzaktan yönetimi
  • Sanayi tipi kapıların açılması/kapatılması
  • Ventilasyon sistemlerinin kontrolü
• Güvenlik Sistemleri
  • Acil durum kilitleme sistemlerinin kontrolü
  • Güvenlik bariyerlerinin yönetimi
  • Alarm sistemlerinin uzaktan etkinleştirilmesi/devre dışı bırakılması
  • Güvenlik kameralarının kontrol edilmesi
  • İzinsiz giriş tespit sistemlerinin yönetimi
• Ticari Mekan Uygulamaları
  • Mağaza vitrin aydınlatmalarının kontrolü
  • Reklam panolarının açılması/kapatılması
  • Konferans odası ekipmanlarının yönetimi
  • Otel odalarında uzaktan enerji kontrolü
  • Restoran masa çağrı sistemleri

DIY ve Elektronik Projeler

Kendin yap projeleri ve elektronik hobi uygulamaları:

• Arduino Entegrasyonu
  • Arduino kontrollü robotların uzaktan yönetimi
  • Kablosuz sensör ağlarının kontrolü
  • Uzaktan veri toplama sistemlerinin tetiklenmesi
  • Akıllı ev sistemlerinde Arduino ile entegre uzaktan kontrol
  • IoT projeleri için kablosuz tetikleme sistemi
• Robot ve Model Araç Projeleri
  • RC arabaların kontrol sistemleri
  • Robot kolların uzaktan yönetimi
  • Model teknelerde fonksiyon kontrolü
  • Drone yardımcı fonksiyonlarının kontrolü
  • Motorlu mekanizmaların kablosuz kontrolü
• Özel Hobi Projeleri
  • Kablosuz tetiklemeli fotoğraf çekim sistemleri
  • Model demiryollarında makasların kontrolü
  • Uzaktan kumandalı eğlence sistemleri
  • Kablosuz tetiklemeli efekt sistemleri
  • Interaktif sergi ve sanat enstalasyonları

Erişim Kontrolü ve Güvenlik

Erişim sistemleri ve güvenlik uygulamaları:

• Kapı ve Geçiş Kontrolü
  • Elektrikli kapıların ve kilitlerin uzaktan açılması
  • Garaj kapılarının kontrolü
  • Bahçe kapıları ve bariyerlerin yönetimi
  • Turnike sistemlerinin kontrolü
  • Asansör çağırma sistemleri
• Araç Erişim Sistemleri
  • Otopark bariyerlerinin kontrolü
  • Araç geçiş sistemlerinin yönetimi
  • Özel otopark kapılarının açılması/kapatılması
  • Araç asansörlerinin kontrolü
  • Servis yolu erişim kontrolü
• Güvenlik Entegrasyonu
  • Panik butonları ve acil durum sistemleri
  • Güvenlik protokollerinin uzaktan etkinleştirilmesi
  • Belirli alanlara erişim kontrolü
  • Mülk sınırlarında elektronik kontrol noktaları
  • Güvenli oda kilitleme sistemleri

---

Performans Optimizasyonu

4 Kanal RF 315 MHz Frekans Bandı Kablosuz Kontrol Modülünden maksimum performans almak için verimlilik, menzil artırma ve güvenilirlik ipuçları.

Menzil İyileştirme

Kablosuz iletişim menzilinizi artırma yöntemleri:

• Anten Optimizasyonu
  • Alıcı anteninin tam uzunluğunu koruyun (315 MHz için 17.3 cm ideal)
  • Anteni düz ve serbest bir şekilde yerleştirin, kıvırmayın veya kesmeyin
  • Yüksek kaliteli bakır tel ile anteni değiştirerek sinyal gücünü artırabilirsiniz
  • Anteni dikey konumda tutarak daha iyi 360° alım sağlayın
  • Anteni yüksek bir noktaya yerleştirerek engelleri azaltın
• Montaj Konumu Seçimi
  • Alıcıyı metal muhafazaların, beton duvarların ve büyük metal nesnelerin uzağına yerleştirin
  • Elektromanyetik girişim kaynaklarından (motor, transformatör, kablosuz router) uzak tutun
  • Alıcıyı mümkün olduğunca yüksek bir konuma monte edin
  • Verici ile alıcı arasında minimum engel olacak şekilde konumlandırın
  • Islak veya nemli ortamlardan kaçının, sinyal zayıflamasına neden olur
• Güç Kaynağı Optimizasyonu
  • Alıcı için stabil ve temiz bir 12V güç kaynağı kullanın
  • Vericide yeni ve yüksek kaliteli pil kullanın
  • Güç kaynağından gelebilecek gürültüyü azaltmak için filtreleme kapasitörleri ekleyin
  • Düşük pil durumunda verici menzili önemli ölçüde azalır, düzenli pil kontrolü yapın
  • Alıcı voltajının nominal değere yakın olduğundan emin olun (7-9V'a düşerse hassasiyet azalır)

Güvenilirlik Artırma

Daha güvenilir kablosuz kontrol için pratik yöntemler:

• Parazit ve Girişim Azaltma
  • Aynı frekansta çalışan diğer cihazları tespit edip uzaklaştırın
  • Güç kablolarını ve sinyal hatlarını ayrı tutarak elektromanyetik girişimi azaltın
  • Alıcının güç beslemesine ferrit boncuk ekleyerek RF gürültüsünü azaltın
  • Elektronik balast veya floresan lambalardan uzak tutun
  • Alıcıyı metal bir kutu içine yerleştirmek zorundaysanız anteni dışarı çıkarın
• Fiziksel Montaj İyileştirmeleri
  • Titreşimli ortamlarda tüm bağlantıların sıkı olduğundan emin olun
  • Terminal bağlantılarına yük binmesini önlemek için kabloları sabitleyin
  • Dış mekanda kullanım için su geçirmez muhafaza kullanın
  • Yüksek sıcaklıklı ortamlarda havalandırma sağlayın
  • PCB üzerindeki bağlantıları korozyona karşı koruyucu sprey ile kaplayın
• Çoklu Alıcı Kullanımı
  • Aynı ortamda birden fazla alıcı kullanıyorsanız en az 1-2 metre mesafe bırakın
  • Farklı adresleme/kodlama kullanan modüller tercih edin
  • Antenler paralel olmayacak şekilde yerleştirin
  • Alıcıları farklı yüksekliklere monte ederek çapraz girişimi azaltın
  • Mümkünse her alıcı için ayrı güç kaynağı kullanın

İleri Uygulama Teknikleri

Daha karmaşık projeler için entegrasyon ve kullanım ipuçları:

• Mikrodenetleyici Entegrasyonu
  • Röle çıkışlarını doğrudan Arduino'nun dijital pinlerine bağlayarak durum kontrolü yapın
  • Rölelerin tetiklenmesini Arduino ile izleyip otomatik işlemler gerçekleştirin
  • Bir düğmeye basıldığında çalışacak özel kodlar geliştirin
  • Arduino ile zaman bazlı kontrol ekleyerek belirli saatlerde aktif/pasif yapın
  • Arduino'nun analog girişleri ile röle durumlarını izleyip lojik kontrolü genişletin
• Hibrit Sistemler
  • RF kablosuz modülü ve Wi-Fi/Bluetooth sistemleri birlikte kullanarak yedekli kontrol sağlayın
  • Internet üzerinden kontrol için RF modülü ve IoT cihazlarını entegre edin
  • Manüel kontrol ile uzaktan kumanda seçeneklerini aynı sistemde birleştirin
  • Sensörlerle entegre ederek akıllı, şartlı tepki veren sistemler oluşturun
  • GSM modülleri ile entegre ederek SMS ile kontrol imkanı ekleyin
• Güvenlik İyileştirmeleri
  • Kritik sistemlerde onay mekanizması ekleyin (iki düğmeye birden basma gerekliliği)
  • Özel kodlama çipleri kullanarak güvenliği artırın
  • Zaman sınırlı komutlar ile yetkisiz erişimi engelleyin
  • Kontrol edilen sistemlerde güvenlik geri bildirimleri ekleyin
  • Önemli sistemlerde fiziksel kilitleme mekanizmaları ile birlikte kullanın

Sorun Giderme İpuçları

Yaygın sorunları çözme ve performansı iyileştirme yöntemleri:

• Menzil Sorunları Çözümü
  • Vericinin pilini kontrol edin ve gerekirse değiştirin
  • Alıcı anteninin doğru yerleştirildiğinden ve uzunluğundan emin olun
  • Alıcı çevresindeki elektromanyetik girişim kaynaklarını tespit edip uzaklaştırın
  • Alıcı konumunu yükseltin ve engelleri azaltın
  • Yetersiz menzil durumunda RF sinyal tekrarlayıcı/amplifikatör kullanmayı düşünün
• İstenmeyen Tetiklemeler
  • Yakındaki benzer frekans kullanan cihazları tespit edin
  • Eğer modülünüz destekliyorsa farklı adres kodlaması yapın
  • Alıcının güç kaynağına filtre ekleyerek voltaj dalgalanmalarını önleyin
  • Röle tetiklemelerini mikrodenetleyici ile doğrulayın (bouncing önleme)
  • Yoğun RF trafiği olan ortamlarda farklı frekansta çalışan bir modüle geçmeyi düşünün
• Röle Sorunları
  • Röle tıklaması duyuluyor ancak çalışmıyorsa kontakları kontrol edin
  • Yüksek yüklerde röle kontaklarının ark yapıp yapmadığına bakın
  • Röle sık tetikleniyorsa ark söndürücü devre eklemeyi düşünün
  • Endüktif yüklerde (motor gibi) röleye paralel flyback diyodu ekleyin
  • Uzun vadeli güvenilirlik için nominal değerin %70-80'i seviyesinde yükleyin

---

Sorun Giderme ve Yaygın Problemler

4 Kanal RF 315 MHz Frekans Bandı Kablosuz Kontrol Modülü kullanırken karşılaşılabilecek sorunlar ve bunların çözüm yöntemleri.

İletişim Sorunları

Verici ve alıcı arasındaki iletişim problemleri ve çözümleri:

• Kumanda Hiç Çalışmıyor
  • Olası Nedenler:
    • Kumandanın pili bitmiş veya yanlış takılmış
    • Kumanda LED'i yanmıyor
    • Alıcı modülde güç yok
    • Kumanda ve alıcı eşleştirilmemiş
  • Çözümler:
    • Kumanda pilini yenisiyle değiştirin
    • Pil polaritesini kontrol edin
    • Alıcıdaki güç LED'ini kontrol edin
    • Gerekirse kumandayı alıcı ile tekrar eşleştirin
• Kısa Menzil Sorunu
  • Olası Nedenler:
    • Kumanda pili zayıf
    • Alıcı anteni hasarlı veya kısaltılmış
    • Ortamda elektromanyetik girişim var
    • Alıcı metal bir muhafaza içinde
  • Çözümler:
    • Kumanda pilini değiştirin
    • Alıcı antenini tam uzunlukta düz şekilde uzatın
    • Alıcıyı girişim kaynaklarından uzaklaştırın
    • Metal muhafazalarda anteni dışarı çıkarın
• Aralıklı Çalışma Sorunları
  • Olası Nedenler:
    • Ortamda aynı frekansta girişim
    • Güç kaynağında dalgalanmalar
    • Zayıf sinyal gücü
    • Gevşek bağlantılar
  • Çözümler:
    • Başka RF cihazların bulunduğu ortamı kontrol edin
    • Stabilize edilmiş güç kaynağı kullanın
    • Alıcı konumunu optimize edin
    • Tüm terminal bağlantılarını sıkın

Röle ve Yük Sorunları

Röle davranışı ve yük kontrolü ile ilgili problemler:

• Röle Tetikleniyor Ancak Yük Çalışmıyor
  • Olası Nedenler:
    • Yük bağlantıları yanlış
    • Röle kontakları aşınmış
    • Yükün kendi güç kaynağı sorunlu
    • Yük çok yüksek akım çekiyor
  • Çözümler:
    • Yük bağlantılarını (NO, COM) doğru şekilde yapın
    • Multimetre ile röle kontaklarını test edin
    • Yükün bağımsız çalıştığından emin olun
    • Yük akımının röle kapasitesini aşmadığını doğrulayın
• Röle Sesli Tetikleniyor Ancak LED Yanmıyor
  • Olası Nedenler:
    • Röle LED'i arızalı
    • LED bağlantı sorunu
    • Düşük voltaj beslemesi
    • PCB üzerinde kısa devre
  • Çözümler:
    • Röle çalışıyorsa bu genellikle sadece gösterge sorunudur
    • PCB üzerinde LED bağlantılarını kontrol edin
    • Güç kaynağının yeterli voltaj sağladığını doğrulayın
    • PCB'de nem veya iletken kirlilik olup olmadığını kontrol edin
• Röleler Arasında Çapraz Tetikleme
  • Olası Nedenler:
    • Dekoder çipi sorunu
    • PCB üzerinde kısa devre
    • Alıcı kodlama hatası
    • Röle sürücü devresi arızası
  • Çözümler:
    • PCB üzerinde kısa devre kontrolü yapın
    • Kumandayı alıcı ile yeniden eşleştirin
    • Çalışması gereken röleyi manuel kontrol edin
    • Gerekirse arızalı modülü değiştirin

Güç ve Elektriksel Sorunlar

Güç kaynağı ve elektriksel bağlantı problemleri:

• Alıcı Modül Hiç Çalışmıyor
  • Olası Nedenler:
    • Güç kaynağı bağlı değil
    • Polarite ters bağlanmış
    • Güç kaynağı arızalı
    • Sigorta atmış veya koruma devresi aktif
  • Çözümler:
    • Güç bağlantılarını kontrol edin
    • Voltaj seviyesini ve polariteyi doğrulayın
    • Başka bir güç kaynağı ile test edin
    • Giriş koruması varsa sıfırlayın
• Isınma ve Termal Sorunlar
  • Olası Nedenler:
    • Aşırı yük altında çalıştırma
    • Yetersiz havalandırma
    • Yüksek ortam sıcaklığı
    • Komponent arızası
  • Çözümler:
    • Yük akımını azaltın
    • Modül etrafında hava akışı sağlayın
    • Yüksek sıcaklıklarda nominal kapasitenin altında çalıştırın
    • Aşırı ısınan komponenti tespit edip değiştirin
• Voltaj Dalgalanması Sorunları
  • Olası Nedenler:
    • Yetersiz güç kaynağı kapasitesi
    • Uzun ve ince kablolar
    • Diğer yüklerle paylaşılan güç kaynağı
    • Elektrik şebekesinden gelen dalgalanmalar
  • Çözümler:
    • Daha yüksek kapasiteli güç kaynağı kullanın
    • Kalın kablolar ile bağlantı yapın
    • Röle modülü için ayrı güç kaynağı kullanın
    • Voltaj regülatörü veya filtre devresi ekleyin

Montaj ve Kurulum Sorunları

Fiziksel kurulum ve yerleşim ile ilgili sorunlar:

• Mekanik Sorunlar
  • Olası Nedenler:
    • Terminallere aşırı baskı uygulanmış
    • PCB çatlaması veya hasar
    • Gevşek montaj ve titreşim
    • Nem veya su hasarı
  • Çözümler:
    • Terminal vidalarını aşırı sıkmaktan kaçının
    • PCB'yi titreşimden koruyun, yumuşak montaj yapın
    • Dış mekanlarda su geçirmez muhafaza kullanın
    • Tüm bağlantıların sabit olduğundan emin olun
• Kumanda Eşleştirme Sorunları
  • Olası Nedenler:
    • Eşleştirme prosedürü yanlış uygulanmış
    • Alıcı öğrenme moduna girmemiş
    • Kumanda ile alıcı frekansları uyumsuz
    • Aşırı elektromanyetik gürültü
  • Çözümler:
    • Doğru eşleştirme prosedürünü uygulayın
    • Alıcının öğrenme moduna girdiğinden emin olun
    • Kumanda ve alıcının aynı frekansta olduğunu doğrulayın
    • Eşleştirme işlemini daha temiz bir RF ortamında yapın
• Çevresel Faktörler
  • Olası Nedenler:
    • Yüksek nem veya yoğuşma
    • Aşırı sıcaklık değişimleri
    • Toz birikimi ve kirlenme
    • Korozif ortam
  • Çözümler:
    • Nem ve su girişini önlemek için uygun muhafaza kullanın
    • Büyük sıcaklık değişimleri olan yerlerden kaçının
    • Periyodik olarak PCB üzerindeki tozu temizleyin
    • Korozif ortamlarda PCB koruyucu kaplama kullanın

---

Teknik Karşılaştırmalar

4 Kanal RF 315 MHz Frekans Bandı Kablosuz Kontrol Modülünün diğer kablosuz kontrol çözümleriyle karşılaştırması ve seçim kriterleri.

RF Modüller Arası Karşılaştırma

Farklı RF frekanslarında çalışan kontrol modüllerinin karşılaştırması:

• 315 MHz vs 433 MHz RF Modülleri
  • Menzil: 433 MHz genellikle daha iyi penetrasyon ve menzil sağlar
  • Yasal Düzenlemeler: 315 MHz Kuzey Amerika'da, 433 MHz Avrupa'da daha yaygın
  • Parazit Etkileşimi: 433 MHz bandında daha fazla cihaz çalıştığından parazit olasılığı yüksek
  • Boyut: 315 MHz antenler 433 MHz'e göre biraz daha uzun
  • En Uygun Olduğu Durumlar: 315 MHz Kuzey Amerika'da ev otomasyon sistemleri için, 433 MHz Avrupa'da genel kullanım için idealdir
• RF Modüller vs 2.4 GHz Modüller
  • Menzil: 2.4 GHz açık alanda benzer menzil sağlar, ancak engeller karşısında RF daha iyi performans gösterir
  • Veri Hızı: 2.4 GHz çok daha yüksek veri hızı sağlar
  • Güç Tüketimi: RF modüller daha düşük güç tüketir
  • Parazit Dayanıklılığı: 2.4 GHz daha fazla frekans atlaması ve çakışma önleme özelliklerine sahip
  • En Uygun Olduğu Durumlar: RF modüller basit komutlar ve düşük güç gereksinimi için, 2.4 GHz yüksek veri aktarımı için idealdir
• Sabit Kodlu vs Atlayan Kodlu RF Modüller
  • Güvenlik: Atlayan kod (rolling code) çok daha yüksek güvenlik sunar
  • Maliyet: Sabit kodlu modüller daha ekonomiktir
  • Kodlama Karmaşıklığı: Sabit kodlu sistemler daha basit ve kolay yapılandırılır
  • Klonlama Riski: Sabit kodlu modüller daha kolay klonlanabilir
  • En Uygun Olduğu Durumlar: Sabit kod genel amaçlı kullanım için, atlayan kod güvenlik gerektiren uygulamalar için idealdir

RF vs Diğer Kablosuz Teknolojiler

RF teknolojisinin diğer popüler kablosuz kontrol teknolojileriyle karşılaştırması:

• RF vs Bluetooth
  • Menzil: RF genellikle açık alanda daha uzun menzil sağlar (50-100m vs 10-30m)
  • Güç Tüketimi: RF daha düşük güç tüketir, özellikle verici tarafında
  • Cihaz Uyumluluğu: Bluetooth akıllı telefonlarla doğrudan iletişim kurabilir
  • Veri Hızı: Bluetooth daha yüksek veri hızı sunar
  • En Uygun Olduğu Durumlar: RF basit uzaktan kontrol için, Bluetooth akıllı cihaz entegrasyonu için idealdir
• RF vs Wi-Fi
  • Menzil: Wi-Fi iç mekanda daha iyi kapsama alanı sağlayabilir
  • İnternet Erişimi: Wi-Fi uzaktan erişim ve bulut entegrasyonu sağlar
  • Güç Tüketimi: RF çok daha az güç tüketir
  • Kurulum Karmaşıklığı: RF daha basit ve hızlı kurulum sunar
  • En Uygun Olduğu Durumlar: RF basit ve düşük maliyetli otomasyon için, Wi-Fi internet bağlantılı akıllı sistemler için idealdir
• RF vs Kızılötesi (IR)
  • Menzil: RF duvarlar ve engeller arasından geçebilir, IR direkt görüş hattı gerektirir
  • Yönsellik: RF 360 derece iletim sağlar, IR yönlüdür
  • Parazit Bağışıklığı: IR güneş ışığı ve floresan aydınlatma girişiminden etkilenir
  • Maliyet: RF modüller genellikle IR'den daha pahalıdır
  • En Uygun Olduğu Durumlar: RF engellerin olduğu ortamlar için, IR kısa mesafeli direkt kontrol için idealdir

Uygulama Senaryolarına Göre Seçim

Farklı kullanım senaryoları için en uygun kablosuz kontrol teknolojisi seçimi:

• Basit Ev Otomasyonu
  • En İyi Seçim: 4 Kanal RF 315/433 MHz Modül
  • Neden: Kurulumu kolay, ekonomik, harici güç kaynağı gerektirmeyen uzaktan kumanda
  • Alternatif: Bluetooth modülleri (akıllı telefon kontrolü tercih edilirse)
  • Dikkat Edilmesi Gerekenler: Menzil, pil ömrü, kontrol edilecek cihaz sayısı
• Güvenlik Sistemleri
  • En İyi Seçim: Atlayan Kodlu (Rolling Code) RF Sistemleri
  • Neden: Klonlama ve tekrar saldırılarına karşı yüksek güvenlik
  • Alternatif: Şifreli Wi-Fi veya Z-Wave sistemleri
  • Dikkat Edilmesi Gerekenler: Güvenlik protokolleri, şifreleme, yedek güç kaynağı
• Arduino/Mikrodenetleyici Projeleri
  • En İyi Seçim: 4 Kanal RF Modül (basit projeler için), nRF24L01 (veri aktarımı da gerekiyorsa)
  • Neden: Kolay entegrasyon, düşük güç tüketimi, düşük maliyet
  • Alternatif: ESP8266/ESP32 (Wi-Fi bağlantısı gerekiyorsa)
  • Dikkat Edilmesi Gerekenler: Kütüphane desteği, pin sayısı gereksinimleri, güç tüketimi
• Endüstriyel Kontrol Sistemleri
  • En İyi Seçim: Endüstriyel sınıf RF veya ZigBee modülleri
  • Neden: Güvenilirlik, parazit bağışıklığı, sağlam yapı
  • Alternatif: PLC sistemleri ile entegre edilmiş özel protokoller
  • Dikkat Edilmesi Gerekenler: EMC uyumluluğu, endüstriyel ortamlarda dayanıklılık, yedekli sistemler
• Akıllı Ev Entegrasyonu
  • En İyi Seçim: Wi-Fi, ZigBee veya Z-Wave sistemleri
  • Neden: Mevcut akıllı ev ekosistemleriyle entegrasyon
  • Alternatif: RF modüllerle Arduino kontrollü sistemler
  • Dikkat Edilmesi Gerekenler: Ekosistem uyumluluğu, internet bağlantısı, güvenlik

Maliyet-Performans Analizi

Farklı kablosuz kontrol çözümlerinin ekonomik açıdan değerlendirilmesi:

• Başlangıç Maliyeti Karşılaştırması
  • En Ekonomik: Basit 1-2 kanal RF modüller (5-10 USD)
  • Orta Segment: 4 Kanal RF Modül (10-20 USD)
  • Yüksek Segment: Wi-Fi/Bluetooth Smart kontrol modülleri (15-50 USD)
  • Premium Segment: Z-Wave, ZigBee Hub ve modülleri (50-200 USD)
  • En Uygun Seçim: RF modüller temel uzaktan kontrol için en iyi maliyet/performans oranını sunar
• Uzun Vadeli Maliyet Değerlendirmesi
  • Pil Maliyeti: RF kumandalar 1-2 yıl pil ömrü sunar, Wi-Fi sistemler genellikle sürekli güç gerektirir
  • Genişletilebilirlik: Wi-Fi/ZigBee sistemler daha kolay genişletilebilir
  • Bakım Maliyeti: RF sistemler genellikle daha az bakım gerektirir
  • Yükseltme İhtiyacı: Akıllı sistemler yazılım güncellemeleri alabilirken, RF sistemler sabittir
  • En Uygun Seçim: Tek bir amaç için RF, çok amaçlı akıllı sistem için Wi-Fi/ZigBee daha uygundur
• Kullanım Kolaylığı ve Değer Faktörleri
  • Kurulum Zahmeti: RF sistemler "tak-çalıştır" kolaylığında, akıllı sistemler daha karmaşık kurulum gerektirir
  • Kullanıcı Arayüzü: Akıllı sistemler telefon uygulamaları ile daha gelişmiş arayüzler sunar
  • Esneklik: RF sistemler basit açma/kapama kontrolü, akıllı sistemler çeşitli senaryo ve otomasyonlar sunar
  • Destek ve Topluluk: Popüler akıllı sistemler daha fazla topluluk desteğine sahiptir
  • En Uygun Seçim: Basit ihtiyaçlar için RF, kapsamlı otomasyon için akıllı sistemler tercih edilmelidir

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
