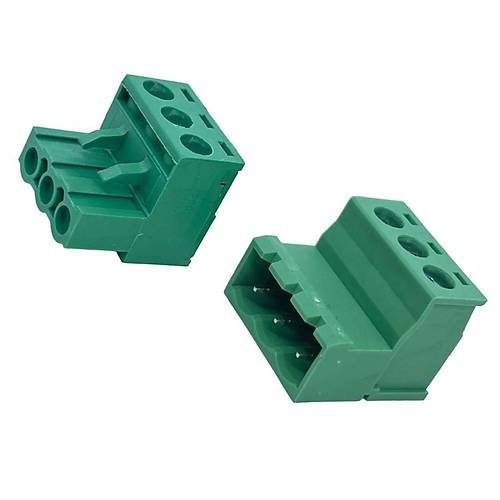

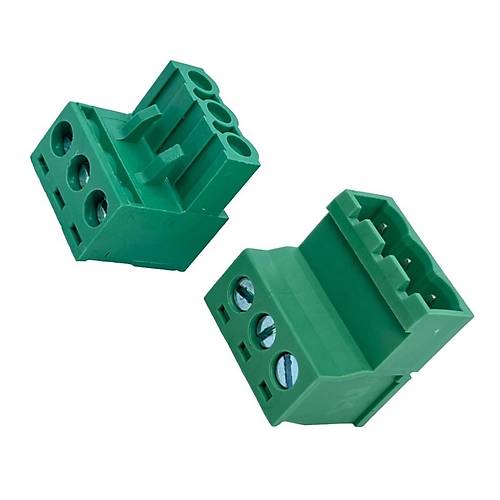

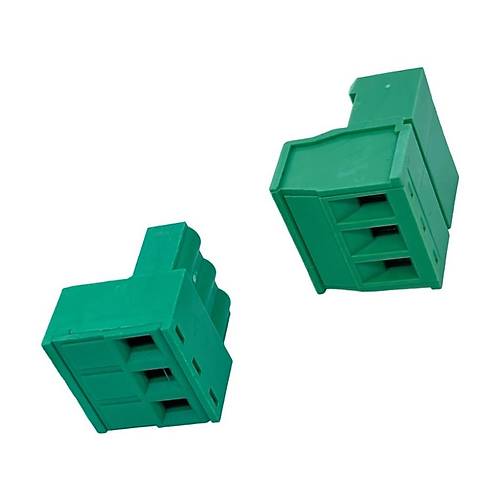

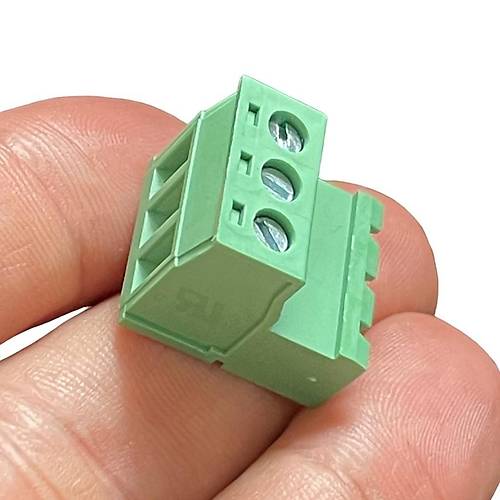

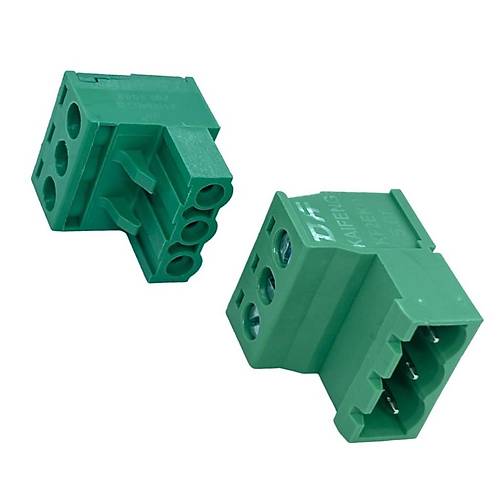

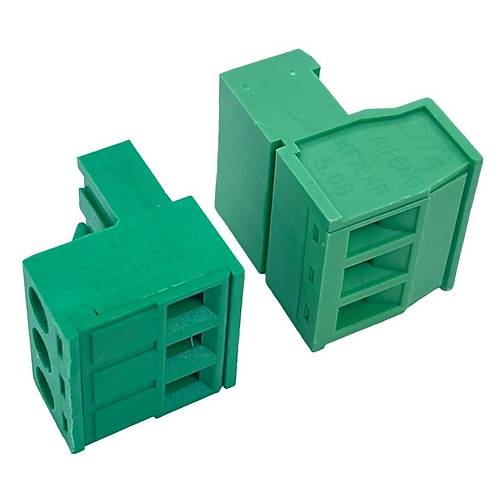

3 Pin 5.08mm Kablo Birleştirici Klemens Erkek Dişi Set
3 Pin 5.08mm Kablo Birleştirici Klemens Erkek Dişi Set, kablo-kablo bağlantıları için tasarlanmış pratik bir çözümdür. Geleneksel PCB geçmeli klemenslerden farklı olarak, bu set hem erkek hem dişi parçalara sahip olup her iki parçada da vidalı terminal bağlantısı bulunur.
Bu sayede PCB'ye lehimleme gerektirmeden, doğrudan kablo-kablo bağlantıları yapılabilir. 5.08mm pin aralığı ve sağlam yapısı ile yüksek akım gerektiren uygulamalarda güvenle kullanılabilir.
Bu klemens seti, sökülebilir yapısı sayesinde kablo bağlantılarının kolayca ayrılıp birleştirilebilmesine olanak tanır. Yeşil renkli alev geciktirici plastik gövdesi, UL94V-0 standartlarına uygun üretilmiştir. Vidalı terminal yapısı, kabloların güvenli şekilde sabitlenmesini sağlar ve bağlantı güvenliğini artırır. Her iki parçada da bulunan terminal vidaları, kablo bağlantılarını kolaylaştırır.
15A akım taşıma kapasitesine sahip geçmeli klemens seti, çeşitli endüstriyel ve hobi uygulamalarında kullanılabilir. Özellikle güç dağıtımı, motor bağlantıları ve açık/kapatılabilir sistemler için idealdir. 3 pini sayesinde toprak hattı içeren bağlantılar veya 3 fazlı düşük güç uygulamaları için uygundur. 24-12 AWG (0.2-2.5mm²) kablo kesit aralığını destekler ve -40°C ile +105°C arasındaki sıcaklıklarda güvenle çalışır.

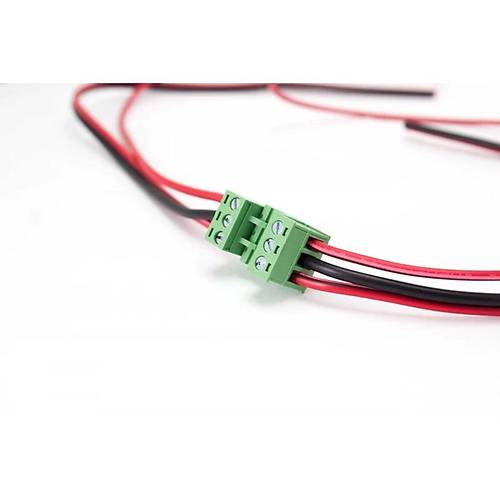

Standart 5.08mm pin aralığı ile üretilen bu klemens seti, birbirine geçmeli erkek-dişi tasarımı ile kablo bağlantılarını modüler hale getirir. Kablolama sistemlerinde kolay sökülebilir bağlantılar oluşturmak, uzun kablo hatlarını parçalara ayırmak veya hızlı bağlantı noktaları oluşturmak için mükemmel bir çözümdür. Ayrıca titreşimli ortamlarda bile güvenilir bağlantı sağlar ve bakım kolaylığı sunar.
Teknik Özellikler
3 Pin 5.08mm Kablo Birleştirici Klemens Erkek Dişi Set'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Ürün Tipi: Kablo-Kablo Birleştirici Geçmeli Klemens Seti.
- Pin Sayısı: 3 Pin,
- Pin Aralığı: 5.08mm
- Set İçeriği: Erkek ve Dişi Klemens Parçaları
- Bağlantı Şekli: Her İki Tarafta Vidalı Terminal
- Renk: Yeşil
- Malzeme: UL94V-0 Sınıfı Alev Geciktirici Plastik
- Maks. Akım: 15A (her pin için)
- Maks. Voltaj: 300V AC/DC
- Kontak Direnci: ≤15mΩ
- İzolasyon Direnci: ≥1000MΩ (500V DC'de)
- Dayanma Voltajı: 2000V AC/dakika
- Kullanılabilir Kablo Kesiti: 24-12 AWG (0.2-2.5mm²)
- Çalışma Sıcaklığı: -40°C ile +105°C arası
- Klemens Boyutu (Yaklaşık): Her biri 18mm × 15mm × 15mm (L×W×H)
- Vida Başı Tipi: Düz (Slotted)
- Kilitleme Mekanizması: Yok (Standart Geçmeli Tip)
- Kontak Malzemesi: Bakır Alaşım, Kalay Kaplama
- Çıkartma Kuvveti: Yaklaşık 8N (Pin Başına)
- Takma Kuvveti: Yaklaşık 7.5N (Pin Başına)
- Terminal Deliği Çapı: Yaklaşık 2.5mm
- Sıyırma Uzunluğu: 7-8mm
- RoHS Uyumluluğu: Evet
- Toplam Genişlik: 15.24mm (3 pin × 5.08mm)
- Pin Dizilimi: Tek Sıra
- Terminasyon Yöntemi: Vida Sıkıştırmalı
- Polarizasyon Özelliği: Yok (Yönlü Tasarım)
- Vida Malzemesi: Çelik, Paslanmaz
- IP Koruma Sınıfı: IP00 (Korumasız)
- Monte Edilebilirlik: Serbest Kablo Bağlantısı, PCB Gerektirmez
- Kablo Çıkış Yönü: Yanlara Doğru
Kullanım Alanları
3 Pin 5.08mm Kablo Birleştirici Klemens Erkek Dişi Set'in kullanılabileceği çeşitli alanlar ve uygulamalar.
Güç Dağıtım ve Kontrol
- Faz, nötr ve toprak (L, N, PE) bağlantıları
- Aydınlatma kontrol sistemleri
- Enerji dağıtım panoları
- Zayıf akım güç hatları
- Solar panel bağlantıları
Motor ve Hareket Sistemleri
- DC motor bağlantıları
- Step motor basit bağlantıları
- Pompa kontrol sistemleri
- Fan ve soğutma kontrolleri
- Aktüatör bağlantıları
Sensör ve Sinyal Hatları
- Analog sensör bağlantıları
- RS485 haberleşme hatları
- Endüstriyel otomasyon sinyalleri
- Veri toplama sistemleri
- Alarm ve güvenlik devre bağlantıları
Avantajlar ve Özellikler
3 Pin 5.08mm Kablo Birleştirici Klemens Erkek Dişi Set'in sağladığı avantajlar ve çözümler.
- PCB Gerektirmez: Doğrudan kablo-kablo bağlantısı yapılabilir
- Modüler Yapı: Hızlı takıp çıkarma ile kolay bakım imkanı
- Çift Taraflı Terminal: Her iki parçada da vidalı terminal bulunur
- Yüksek Akım Kapasitesi: 15A ile güç uygulamalarına uygun
- Dayanıklı Malzeme: Alev geciktirici plastik yapı ile güvenlik
- Üç Pinli Tasarım: Faz, nötr ve toprak bağlantıları için ideal
- Güvenli Bağlantı: Vidalı terminaller ile sağlam kablo sabitlemesi
- Geniş Kablo Aralığı: 24-12 AWG arası kablo kesitleri kullanılabilir
- Geniş Sıcaklık Aralığı: -40°C ile +105°C arası çalışabilir
- Endüstriyel Standart: 5.08mm pin aralığı ile yaygın kullanım
Montaj ve Kullanım Rehberi
3 Pin 5.08mm Kablo Birleştirici Klemens Erkek Dişi Set'in doğru montajı ve kullanımı için rehber bilgiler.
İpucu: Klemensleri takmadan önce kabloları bağlayın ve erkek-dişi parçaları birleştirmeden önce bağlantıları kontrol edin.
Kablo Bağlantı Adımları:
- Kablo Hazırlığı: 7-8mm uzunluğunda kablo uçlarını sıyırın
- Çok Damarlı Kablolar: Uçları bükerek sıkılaştırın veya kalaylayın
- Terminal Açma: Her iki klemensin vidalarını gevşetin
- Yerleştirme: Sıyrılmış kablo uçlarını tamamen terminal içine sokun
- Sabitleme: Vidaları sıkarak kabloları sabitleyin (aşırı sıkmayın)
- Pin Hizalama: Erkek ve dişi klemensleri aynı pin sıralamasına göre bağlayın
Klemensleri Birleştirme ve Ayırma:
- Konektörleri Hizalama: Erkek ve dişi parçaların doğru yönde olduğunu kontrol edin

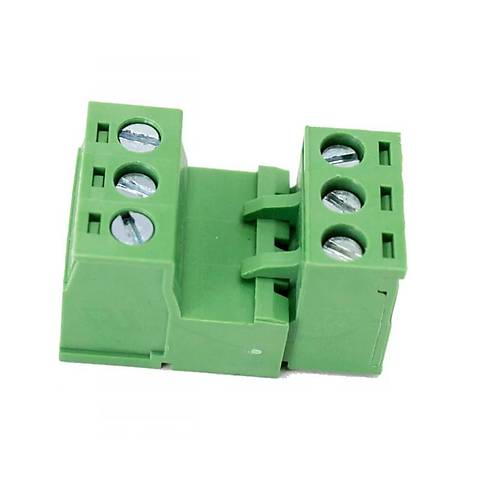

- Birleştirme: Dik bir şekilde bastırarak erkek ve dişi parçaları birleştirin
- Tam Oturma Kontrolü: Tam olarak yerleştiğinden emin olun
- Ayırma: İki parçayı düz bir hareketle, eşit kuvvet uygulayarak çekin
- Periyodik Kontrol: Bağlantıların sıkılığını düzenli olarak kontrol edin
Sorun Giderme ve İpuçları
3 Pin 5.08mm Kablo Birleştirici Klemens Erkek Dişi Set kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Gevşek Bağlantı: Terminal vidalarını kontrol edin, gerekirse yeniden sıkın.
- Klemensin Tam Oturmaması: Pin yönünü kontrol edin, pinlerdeki eğilmeyi düzeltin.
- Elektriksel Temas Sorunu: Pin yüzeylerindeki oksitlenmeyi veya kirliliği temizleyin.
- Kısa Devre: Terminal arası kablo temas riskini azaltın, uygun izolasyon kullanın.
- İstenmeyen Ayrılma: Kablo gerilimini azaltın, kablo kelepçesi ile sabitleyin.
Verimli Kullanım İpuçları
- Kablolarda renk kodlaması kullanarak karışıklığı önleyin
- Terminalleri numaralandırarak pin sırasını belirleyin
- Çok damarlı kablolarda ferrül (kablo yüksüğü) kullanın
- Nemli ortamlarda ek izolasyon için ısı ile daralan makaron kullanın
- Titreşimli ortamlarda vida sabitleyici uygulayın
- Yüksek akım uygulamalarında kabloların kesitini doğru seçin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve kaliteli ürünler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Geniş Ürün Yelpazesi: Binlerce elektronik komponent ve aksesuar
- Uygun Fiyatlar: Rekabetçi fiyatlandırma ve fiyat/performans avantajı
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
PCB geçmeli klemens ile bu ürün arasındaki fark nedir?
Bu ürün PCB'ye lehimlenmez. Her iki parçası da vidalı terminale sahiptir ve doğrudan kablo-kablo bağlantısı sağlar, baskılı devre gerektirmeden kullanılabilir.
Bu klemens seti dış ortamda kullanılabilir mi?
IP koruma sınıfı olmadığından doğrudan dış ortama maruz bırakılmamalıdır. Dış ortam kullanımında su geçirmez bir muhafaza içine alınması gerekir.
Üç pinin tipik bağlantı düzeni nedir?
Genellikle faz, nötr ve toprak (L, N, PE) veya artı, eksi ve sinyal (V+, V-, SIG) şeklinde bağlanır. Spesifik uygulamalara göre düzen değişebilir.
Erkek ve dişi taraflar nasıl ayırt edilir?

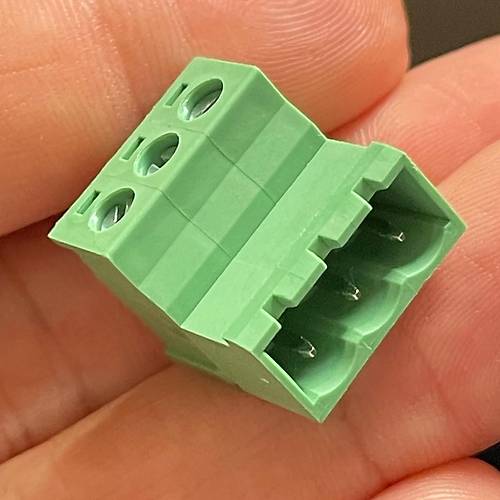

Erkek parça dışarı çıkıntılı metal pinlere sahiptir. Dişi parça ise bu pinlerin gireceği yuvalara sahiptir. Her iki parça da kablo bağlamak için vidalı terminaller içerir.
Klemens seti kaç amper akım taşıyabilir?
Her pin için maksimum 15A akım taşıyabilir. Ancak kablo kesiti, ortam sıcaklığı ve havalandırma koşullarına göre güvenli çalışma akımı daha düşük olabilir.
Bu konnektör kilitli midir?
Hayır, standart geçmeli tiptir ve özel kilitleme mekanizması yoktur. Titreşimli ortamlarda kablo kelepçeleri veya ek sabitleme önlemleri gerekebilir.
Birden fazla klemens seti yan yana bağlanabilir mi?
Fiziksel olarak yan yana kullanılabilir, ancak birbirine kilitlenmezler. Daha fazla pin gerekiyorsa, 4, 6 veya daha çok pinli versiyonlar tercih edilmelidir.
Nem veya toza karşı nasıl korunabilir?
Isı ile daralan makaron, silikon izolasyon macunu veya elektrik bandı ile ek izolasyon sağlanabilir. Tamamen koruma için su geçirmez bir muhafaza içinde kullanılmalıdır.
