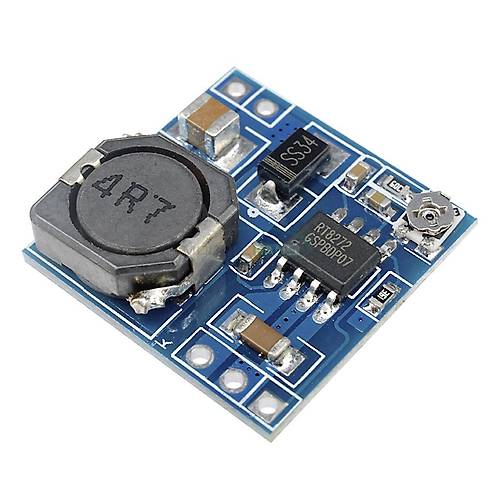

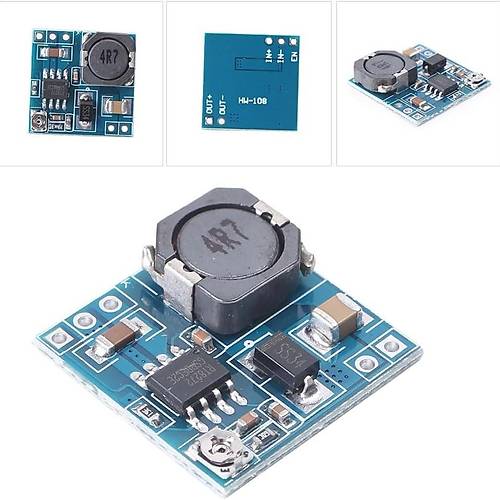

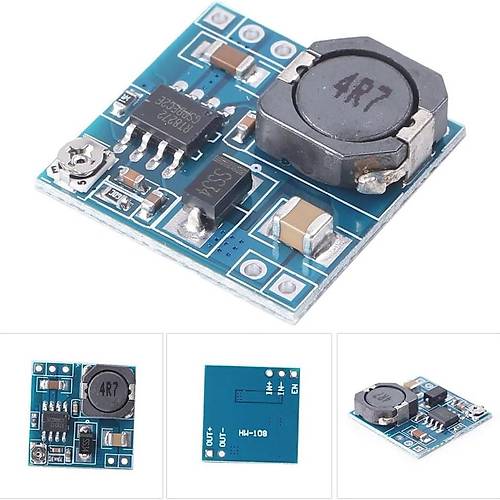

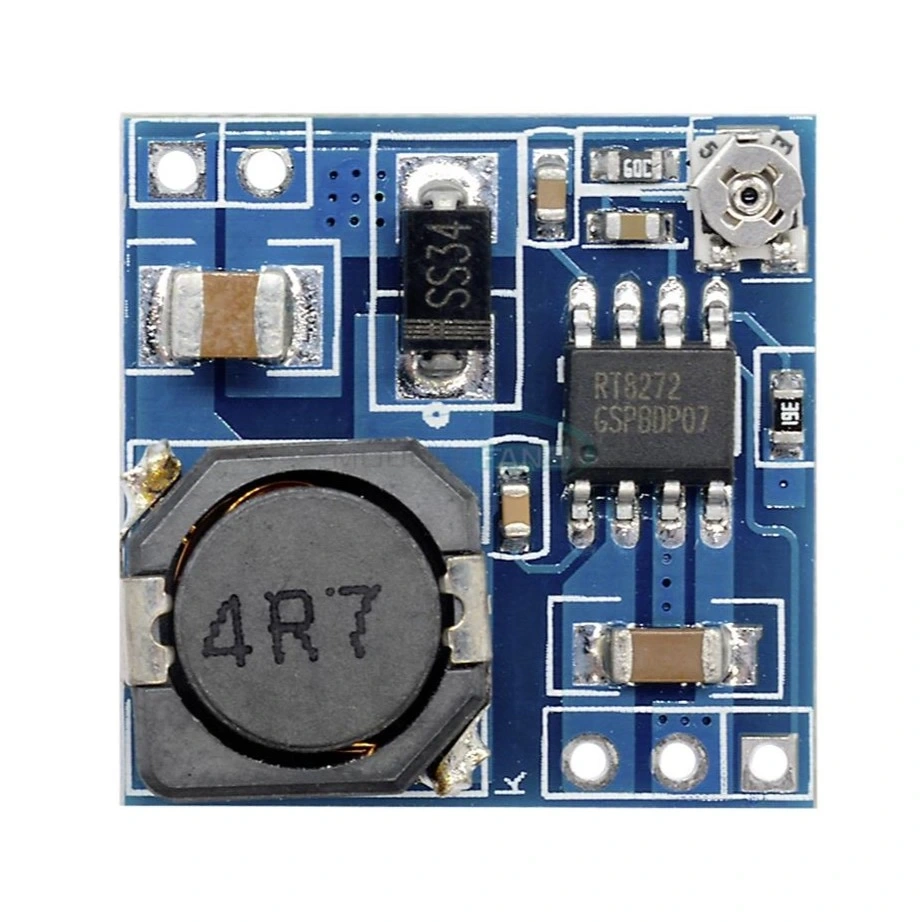

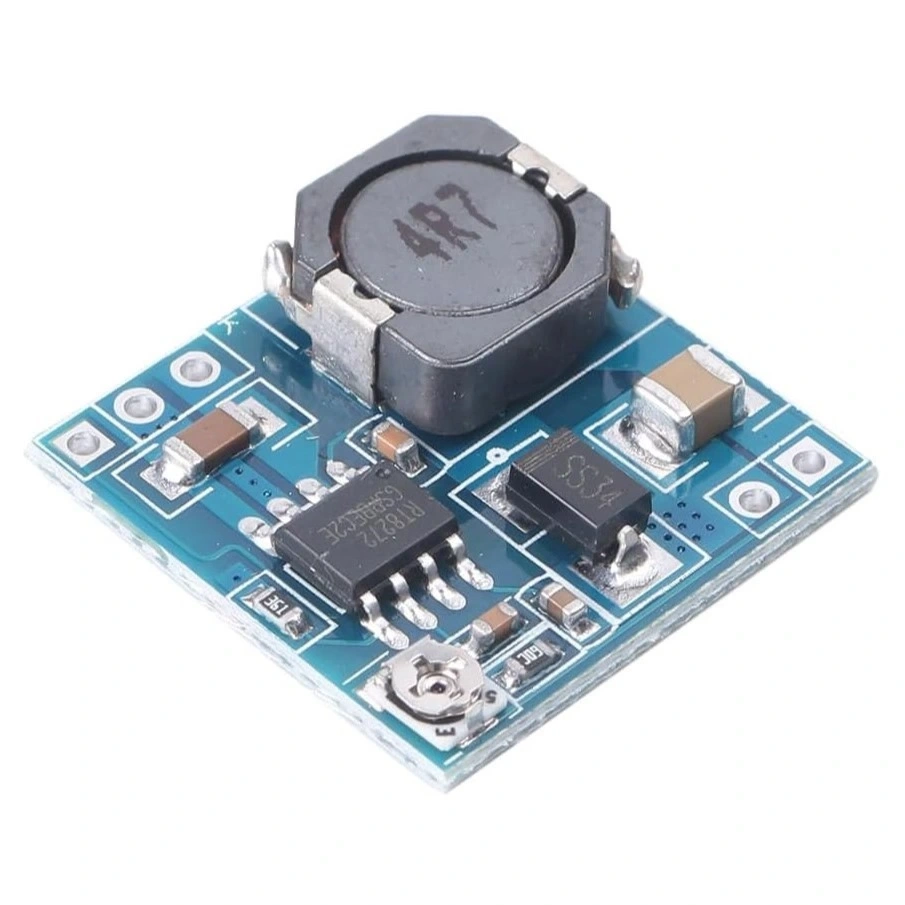

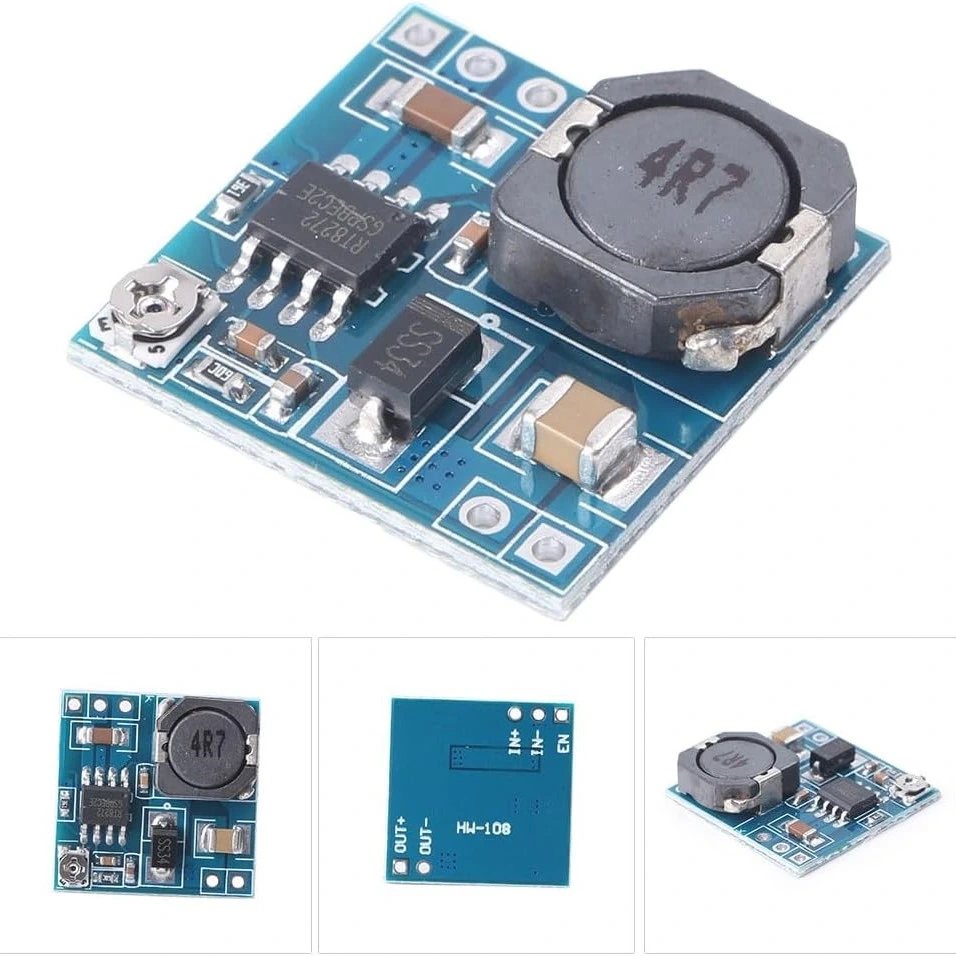

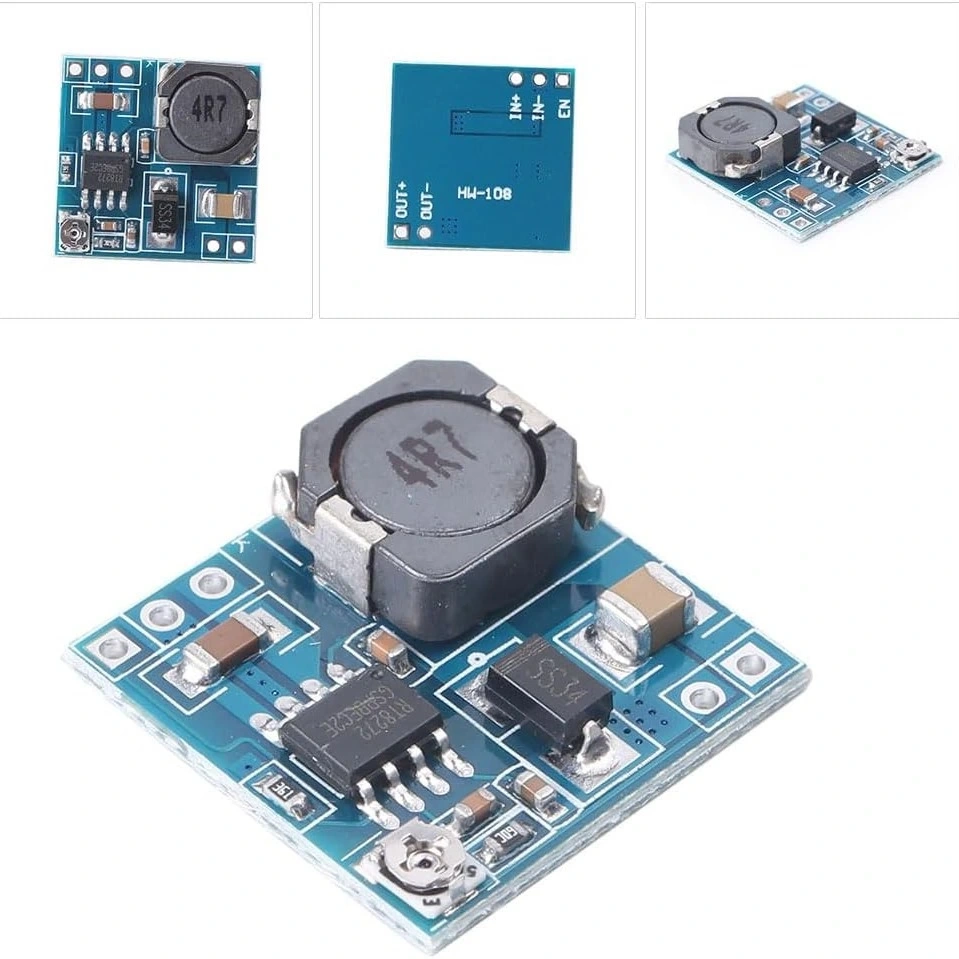

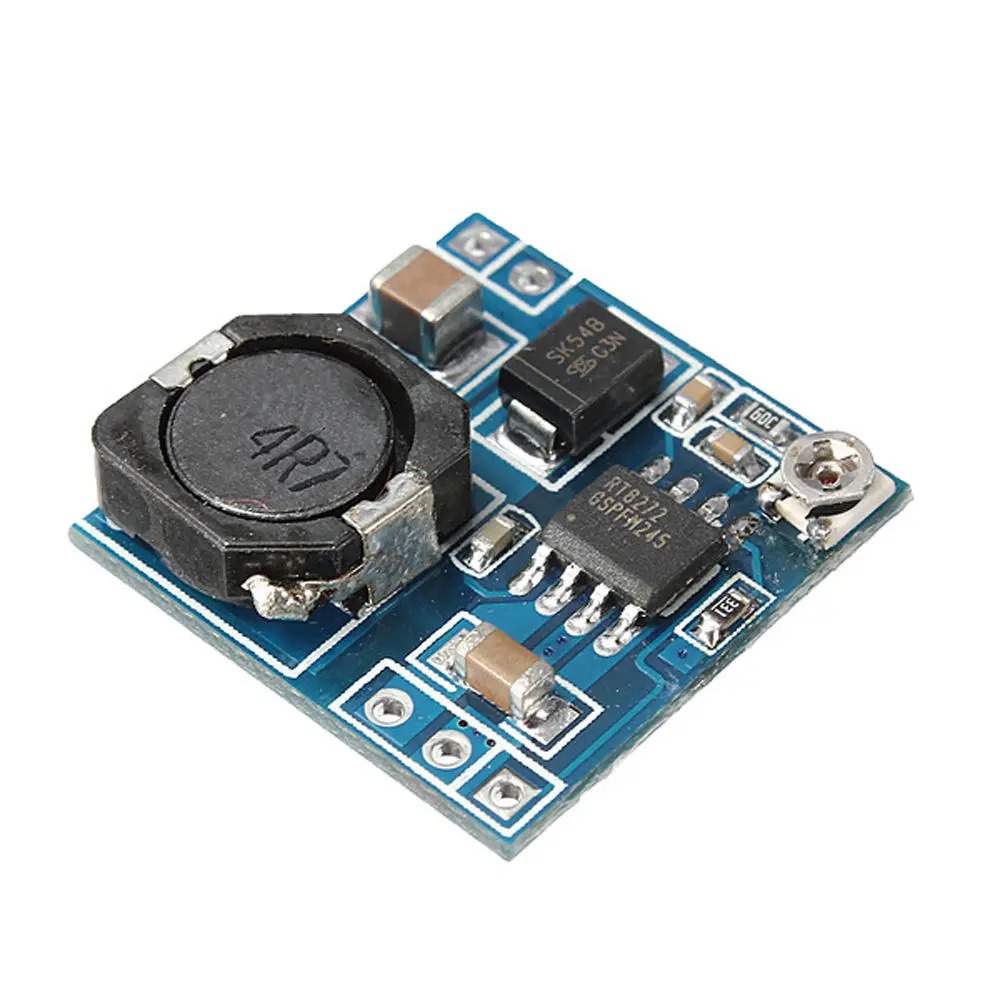

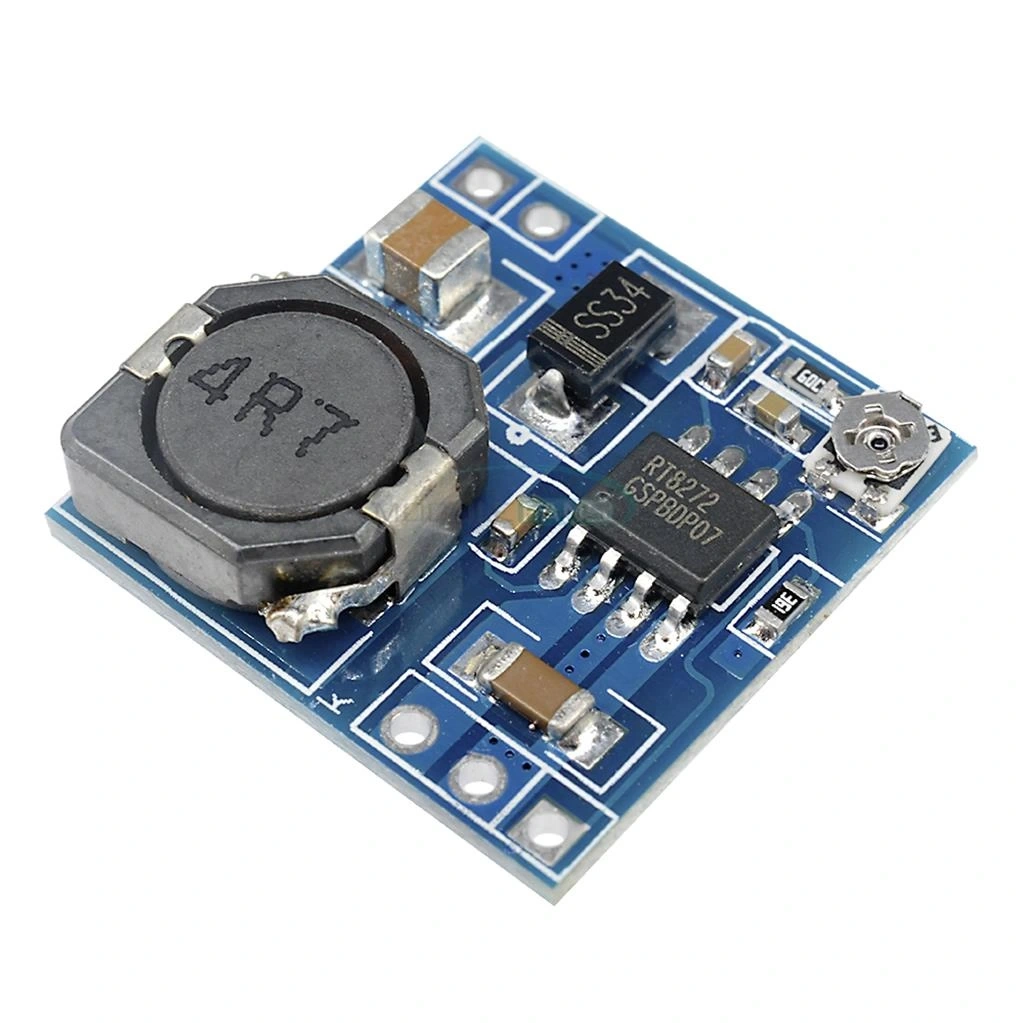

2A Mini Ayarlanabilir DC-DC Voltaj Düşürücü Modül
2A Mini Ayarlanabilir DC-DC Voltaj Düşürücü Modül, kompakt boyutlarda yüksek verimli bir güç dönüştürme çözümüdür. 4.5V-24V arası giriş voltajlarını, 1V-17V aralığında sabit bir çıkış voltajına dönüştürebilir. Maksimum 2A akım kapasitesiyle, birçok elektronik proje için güvenilir ve kararlı bir güç kaynağı sağlar. Step-down regülatörler arasında boyutuyla öne çıkan bu modül, yer kısıtlaması olan projelerde ideal bir seçimdir.
Üzerindeki hassas multiturn potansiyometre sayesinde çıkış voltajını kolayca ayarlayabilirsiniz. Kısa devre, aşırı akım ve termal koruma özellikleriyle donatılmış bu modül, projelerinizi ve bağlı cihazlarınızı güvenle korur. Arduino ve diğer mikrodenetleyici projelerinizde, yüksek voltajlı kaynakları güvenli seviyelere düşürmek için mükemmel bir çözüm sunar. %96'ya varan verimlilik oranıyla, minimum ısı üretimi ve maksimum enerji tasarrufu sağlar.
Bu mini buck dönüştürücü, robotik projeler, LED aydınlatma sistemleri, model araçlar ve sabit voltaj gerektiren tüm uygulamalar için uygundur. Çıkış voltajı ve akımı, geniş bir elektronik cihaz yelpazesini beslemek için yeterlidir. Elektronik projelerinizde güvenilir güç kaynağı ihtiyacınızı karşılayacak bu modül, taşınabilir ve batarya ile çalışan sistemlerde de verimli enerji kullanımı sağlar. Lehim gerektirmeden, pin başlıklarıyla kolayca bağlantı kurabileceğiniz pratik bir tasarıma sahiptir.
Teknik Özellikler
2A Mini Ayarlanabilir DC-DC Voltaj Düşürücü Modül'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Giriş Voltajı: 4.5V - 24V DC
- Çıkış Voltajı: 1V - 17V DC (ayarlanabilir)
- Maksimum Çıkış Akımı: 2A (sürekli), 3A (kısa süreli)
- Verimlilik: %96'ya kadar (12V giriş, 5V/1A çıkışta)
- Anahtarlama Frekansı: 500 kHz
- Voltaj Regülasyonu: ±2,5%
- Yük Regülasyonu: ±0.5%
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Ana Kontrol Çipi: MP2307
- Koruma Özellikleri: Kısa devre koruması, aşırı akım koruması, termal koruma
- Giriş Bağlantısı: IN+, IN- (giriş voltajı)
- Çıkış Bağlantısı: OUT+, OUT- (düzenlenmiş çıkış voltajı)
- Voltaj Ayarı: Multiturn hassas potansiyometre
- Boyutlar: 17mm × 11mm × 3.8mm
- Ağırlık: Yaklaşık 2g
- Montaj: 4 pin başlığı (2.54mm pin aralığı)
- Ters Polarite Koruması: Hayır (koruma diyodu eklenmesi önerilir)
Paket İçeriği
Bağlantı ve Kullanım
2A Mini Ayarlanabilir DC-DC Voltaj Düşürücü Modül'ün bağlantısı ve kullanımı ile ilgili detaylı bilgiler.
İpucu: DC-DC dönüştürücü modülünü kullanırken, önce potansiyometreyi ayarlayarak istediğiniz çıkış voltajını ayarlayın, ardından yükü bağlayın. Voltaj ayarını multimetre ile doğrulayarak hassas bir şekilde yapmanız önerilir. Modül ters polarite korumasına sahip değildir, bu nedenle bağlantı yaparken IN+ ve IN- pinlerinin doğru bağlandığından emin olun. Modülün maksimum sıcaklığını kontrol altında tutmak için yeterli havalandırma sağlayın, özellikle 1.5A üzerinde akım çekildiğinde ısınma artabilir. Maksimum verimlilik için giriş voltajınızı, çıkış voltajından en fazla 2-3V yüksek tutmanız idealdir. Yüksek hassasiyet gerektiren projelerinizde çıkış voltajını periyodik olarak kontrol edin, zamanla küçük değişimler olabilir.
Temel Bağlantı
Voltaj düşürücü modülünün temel bağlantı şeması:
- Giriş Bağlantısı: IN+ pinine pozitif voltaj, IN- pinine negatif (GND) bağlantısı yapılır.
- Çıkış Bağlantısı: OUT+ pininden düzenlenmiş pozitif voltaj, OUT- pininden negatif (GND) çıkışı alınır.
- Voltaj Ayarı: Potansiyometreyi saat yönünde çevirmek voltajı artırır, saat yönünün tersine çevirmek azaltır.
- Pin Başlığı Montajı: Dahil edilen pin başlıkları modüle lehimlenerek breadboard uyumlu hale getirilebilir.
Arduino ile Kullanım
DC-DC dönüştürücü modülünün Arduino projeleriyle entegrasyonu:
- Arduino Güç Beslemesi: 9V-12V kaynaktan 5V çıkış alarak Arduino'yu beslemek için ideal.
- Harici Güç: Motor, solenoid veya yüksek güçlü LED'ler için Arduino VIN yerine güvenilir güç kaynağı.
- Çoklu Voltaj İhtiyacı: Tek projede 5V ve 3.3V gibi farklı voltaj gereksinimleri için.
- Batarya Projeleri: LiPo veya Li-ion bataryaların voltajını güvenli seviyelere düşürmek için.
Montaj ve Sabitleme
Modülün projelere entegrasyonu için montaj yöntemleri:
- Breadboard Kullanımı: Pin başlıklarını lehimleyerek breadboard üzerinde kolay prototipleme yapılabilir.
- PCB Montajı: Doğrudan PCB'ye lehimlenebilir veya dişi header kullanılarak sökülebilir bağlantı yapılabilir.
- Kasa İçi Montaj: Epoksi veya sıcak silikon ile muhafaza içine sabitlenebilir.
- Termal Yönetim: Yüksek akım gerektiren uygulamalarda küçük bir alüminyum soğutucu eklenebilir.
Uygulama Alanları
2A Mini Ayarlanabilir DC-DC Voltaj Düşürücü Modül'ün kullanılabileceği çeşitli projeler ve uygulama alanları.
Elektronik Projeler
Voltaj düşürücünün elektronik projelerde kullanımı:
- Arduino Beslemesi: 9V-12V kaynaklardan 5V elde ederek Arduino ve sensörlere güç sağlama.
- Raspberry Pi Güç Kaynağı: Stabilize 5V güç kaynağı oluşturarak Raspberry Pi'yi besleme.
- Sensör Ağları: Farklı voltaj gereksinimlerine sahip sensörlerin tek kaynaktan beslenmesi.
- Prototip Devreleri: Laboratuvar güç kaynağı yerine ayarlanabilir voltaj kaynağı olarak kullanım.
LED Aydınlatma Sistemleri
LED projeleri için voltaj düşürücü uygulamaları:
- LED Şerit Kontrolü: 12V kaynaktan daha düşük voltajlı LED'leri beslemek için.
- Sabit Akım Kaynağı: LED'ler için voltaj regülasyonu sağlayarak ömrü uzatma.
- Taşınabilir Aydınlatma: Bataryadan beslenen LED sistemlerde verimli güç yönetimi.
- Araç İçi Aydınlatma: Araç aküsünden (12V) LED'ler için uygun voltaj elde etme.
Robotik ve Model Araçlar
Robotik uygulamalarda voltaj düşürücü kullanımı:
- Motor Sürücü Beslemesi: Motorlar ve sürücü devreleri için uygun voltaj sağlama.
- Servo Kontrolü: Yüksek voltaj kaynaklarından servo motorlara uygun voltaj üretme.
- RC Model Araçlar: LiPo bataryalardan elektronik devrelere güvenli voltaj sağlama.
- Drone Sistemleri: Uçuş kontrol kartları ve telemetri sistemleri için regüle voltaj.
Ses ve İletişim Sistemleri
Audio ve kablosuz iletişim uygulamaları:
- Ses Amplifikatörleri: Analog devreler için temiz ve regüle edilmiş güç kaynağı.
- Wi-Fi ve Bluetooth Modülleri: Kablosuz modüller için kararlı 3.3V kaynağı sağlama.
- Radyo Devreleri: RF devreleri için düşük gürültülü güç beslemesi.
- Taşınabilir Ses Sistemleri: Batarya ile çalışan ses sistemlerinde verimli güç yönetimi.
Örnek Projeler
2A Mini Ayarlanabilir DC-DC Voltaj Düşürücü Modül kullanılarak yapılabilecek detaylı proje örnekleri.
Universal Güç Adaptörü
Farklı elektronik cihazları tek bir adaptörle besleyebilen çok çıkışlı güç kaynağı:
- Gerekli Malzemeler: DC-DC voltaj düşürücü modül, 12V 3A adaptör, voltmetre, açma/kapama anahtarı, DC jaklar.
- Çalışma Prensibi: 12V adaptör girişinden farklı voltajlar (3.3V, 5V, 9V) elde etmek.
- Yapım Aşamaları: Her çıkış için ayrı bir modül kullanılır, her biri kendi voltajına ayarlanır.
- Kullanım Alanları: Elektronik tamir masası, prototip geliştirme, çeşitli cihazları tek kaynaktan besleme.
Lityum Pil Korumalı Güç Ünitesi
Lityum pilleri güvenle kullanabilen portatif güç sistemi:
- Gerekli Malzemeler: DC-DC voltaj düşürücü modül, 18650 pil yuvası, pil koruma devresi, şarj kontrol modülü.
- Tasarım: Pil → koruma devresi → DC-DC modül → çıkış yapılandırması.
- Güvenlik Özellikleri: Aşırı deşarj koruması, ısı izleme, kısa devre koruması.
- Uygulama Alanları: Taşınabilir elektronik laboratuvar, saha çalışmaları, acil durum güç kaynağı.
Akıllı LED Aydınlatma Sistemi
Uzaktan kontrol edilebilen ve batarya ile çalışan LED aydınlatma:
- Gerekli Malzemeler: DC-DC voltaj düşürücü modül, Arduino Nano, LED şerit, Bluetooth modül, batarya paketi.
- Kontrol Sistemi: Bluetooth üzerinden mobil uygulama ile parlaklık ve renk kontrolü.
- Güç Yönetimi: Batarya voltajını LED'lere uygun seviyeye düşürme, düşük pil uyarısı.
- Montaj: Kompakt muhafaza içinde batarya, kontrol devresi ve LED sürücü entegrasyonu.
Arduino Güç Yönetim Sistemi
Çeşitli Arduino projelerini tek bir güç kaynağından besleyen sistem:
- Gerekli Malzemeler: DC-DC voltaj düşürücü modül, güç dağıtım PCB'si, terminaller, sigorta koruması.
- Dağıtım Sistemi: Tek girişten 5V, 3.3V ve ayarlanabilir voltaj çıkışları alma.
- Koruma Özellikleri: Her çıkış için aşırı akım koruması, ana güç kesme anahtarı.
- Ek Özellikler: Akım izleme, voltaj göstergeleri, yük durumuna göre otomatik ayarlama.
Sorun Giderme ve Bakım
2A Mini Ayarlanabilir DC-DC Voltaj Düşürücü Modül ile ilgili yaygın sorunlar, bakım ve çözüm yöntemleri.
Yaygın Sorunlar ve Çözümleri
Voltaj düşürücü modülle karşılaşılabilecek sorunlar ve çözümleri:
- Çıkış Voltajı Yok: Giriş bağlantılarını kontrol edin, IN+ ve IN- pinlerinin doğru bağlandığından emin olun.
- Kararsız Çıkış: Giriş voltajının minimum 4.5V olduğunu ve yeterli akım kapasitesi olduğunu doğrulayın.
- Aşırı Isınma: Çıkış akımının 2A sınırını aşmadığını kontrol edin, gerekirse soğutucu ekleyin.
- Düşük Verimlilik: Giriş ve çıkış voltajları arasındaki farkı azaltarak verimlilik artırılabilir.
Performans Optimizasyonu
Voltaj düşürücü modülün performansını artırma yöntemleri:
- Giriş Filtreleme: Giriş hattına 10-100μF kapasitör ekleyerek gürültüyü azaltın.
- Çıkış Filtreleme: 47-100μF kapasitör ile çıkış voltajını daha kararlı hale getirin.
- Isı Yönetimi: 1A üzeri uygulamalarda küçük bir alüminyum soğutucu ekleyin.
- Kablo Seçimi: Yüksek akım taşıyan bağlantılar için yeterli kalınlıkta kablo kullanın.
Voltaj ve Yük Ayarlamaları
Doğru voltaj ayarı ve yük yönetimi için öneriler:
- Kademeli Voltaj Ayarı: Potansiyometreyi yavaşça çevirin, ani değişimlerden kaçının.
- Yük Testi: Yükü bağlamadan önce voltajı ayarlayın, yükle birlikte tekrar kontrol edin.
- Akım Tüketimi İzleme: Kritik uygulamalarda çıkış akımını ampermetre ile takip edin.
- Yüksüz Testler: Modülün doğru çalıştığından emin olmak için önce yüksüz test yapın.
Uzun Ömürlü Kullanım İçin Bakım
Modülün ömrünü uzatmak için bakım önerileri:
- Toz Koruması: Elektronik bileşenlerin üzerine toz birikmesini önleyin, gerekirse hava üfleyici kullanın.
- Bağlantı Kontrolü: Periyodik olarak bağlantıların sıkılığını ve oksitlenme durumunu kontrol edin.
- Termal Stres Yönetimi: Çalışma sıcaklığını 60°C'nin altında tutarak komponent ömrünü uzatın.
- Ek Koruma: Kritik uygulamalarda giriş hattına koruma diyodu ve sigorta ekleyin.
İlgili Ürün Kategorilerimiz
Voltaj düşürücü modülünüzü Arduino projeleriyle birlikte kullanmak için ihtiyacınız olan tüm Arduino kartları ve geliştirme setleri. Farklı voltaj gereksinimlerine sahip Arduino sistemlerinizi güvenle besleyin. UNO, Nano, Mega ve diğer tüm Arduino modellerini bu kategoride bulabilirsiniz.
Ürünleri İncele →
Projeleriniz için farklı güç çözümleri sunan voltaj dönüştürücü ürünleri. Step-down (buck) dönüştürücülerin yanı sıra, step-up (boost) dönüştürücüler, SEPIC dönüştürücüler ve sabit voltaj regülatörleri gibi çeşitli güç yönetimi komponentlerini bu kategoride bulabilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponent ve geliştirme platformları konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Test edilmiş ve onaylanmış elektronik komponentler.
- Hızlı Teslimat: Siparişleriniz aynı gün kargoya verilir.
- Teknik Destek: Ürün kullanımı ve projeleriniz için uzman desteği.
- Uygun Fiyat: Rekabetçi fiyatlar ve düzenli kampanyalar.
- Güvenli Alışveriş: SSL korumalı ödeme altyapısı ve müşteri memnuniyeti garantisi.
- Proje Desteği: Detaylı ürün bilgileri ve uygulama örnekleri.
Ürün Hakkında Sıkça Sorulan Sorular
Bu modül ile minimum ve maksimum ne kadar voltaj elde edebilirim?
Bu modül ile minimum 1V, maksimum 17V arasında çıkış voltajı elde edebilirsiniz. Ancak giriş voltajınız her zaman çıkış voltajından en az 1-2V yüksek olmalıdır.
Maksimum ne kadar akım çekebilirim?
Sürekli çalışmada 2A, kısa süreli pik değerlerde 3A akım çekilebilir. Ancak 1.5A üzerinde modülün ısınacağını ve soğutucu gerekebileceğini unutmayın.
Modül ters bağlantıya karşı korumalı mıdır?
Hayır, ters polarite koruması bulunmamaktadır. Giriş bağlantılarını yaparken polariteye dikkat etmelisiniz. Koruma için harici bir diyot ekleyebilirsiniz.
Çıkış voltajını nasıl ayarlayabilirim?
Modül üzerindeki mavi multiturn potansiyometreyi saat yönünde çevirerek voltajı artırabilir, saat yönünün tersine çevirerek azaltabilirsiniz. Voltaj ayarını multimetre ile ölçerek yapmanız önerilir.
Arduino için 5V regülatör olarak kullanabilir miyim?
Evet, 9-12V kaynaktan 5V elde etmek için ideal bir çözümdür. Arduino'nun dahili regülatöründen daha verimli çalışır ve daha az ısı üretir.
Aynı anda birden fazla cihazı besleyebilir miyim?
Evet, toplam akım tüketimi 2A'i geçmediği sürece birden fazla cihazı paralel bağlayarak besleyebilirsiniz. Akım kapasitesini aşmamaya dikkat edin.
Bu modül ses sistemlerinde gürültü yaratır mı?
Anahtarlamalı regülatör olduğu için bazı hassas ses devrelerinde gürültü oluşturabilir. Çıkışa 100µF kapasitör ve 10µH indüktör ekleyerek filtreleme yapabilirsiniz.
Bu modül verimlilik açısından LM7805'ten daha mı iyi?
Evet, LM7805 gibi lineer regülatörler %50 civarında verimlilikle çalışırken, bu anahtarlamalı modül %96'ya varan verimlilik sunar ve çok daha az ısı üretir.
