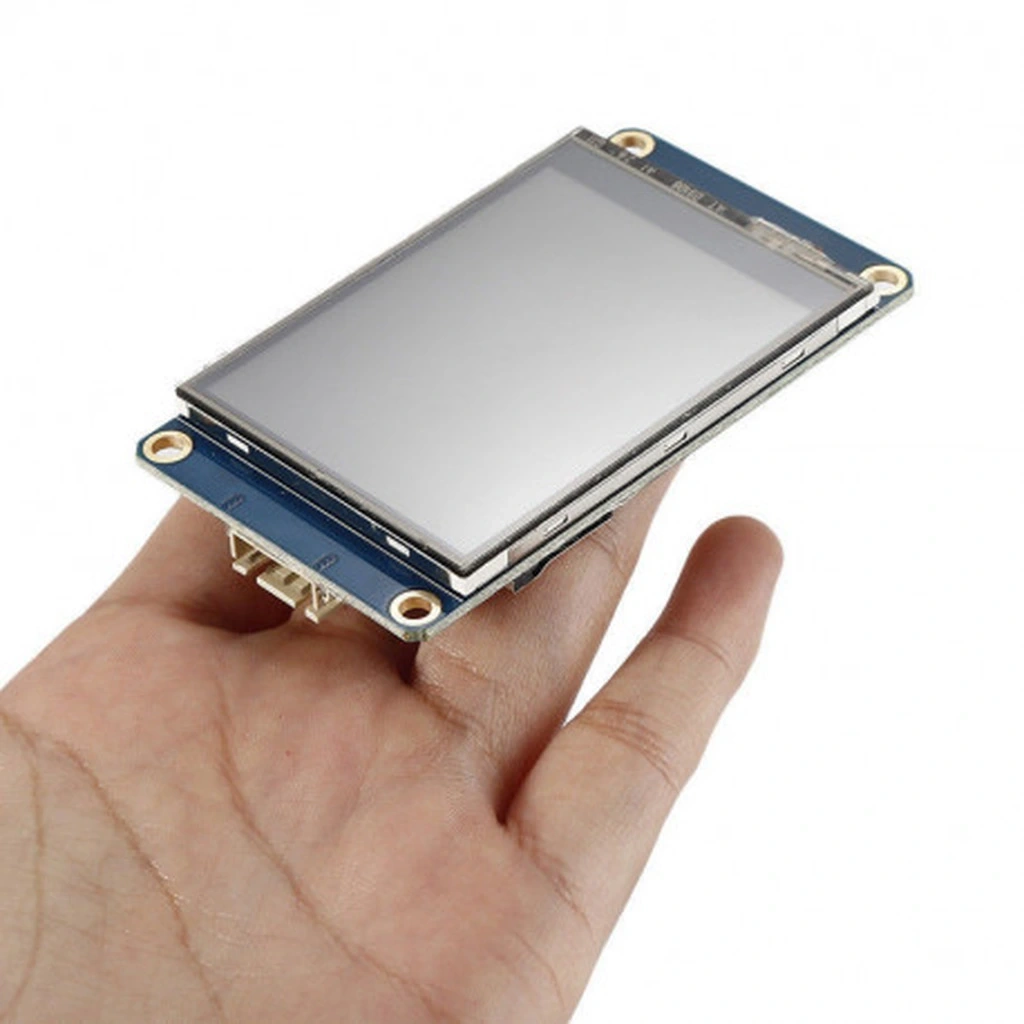

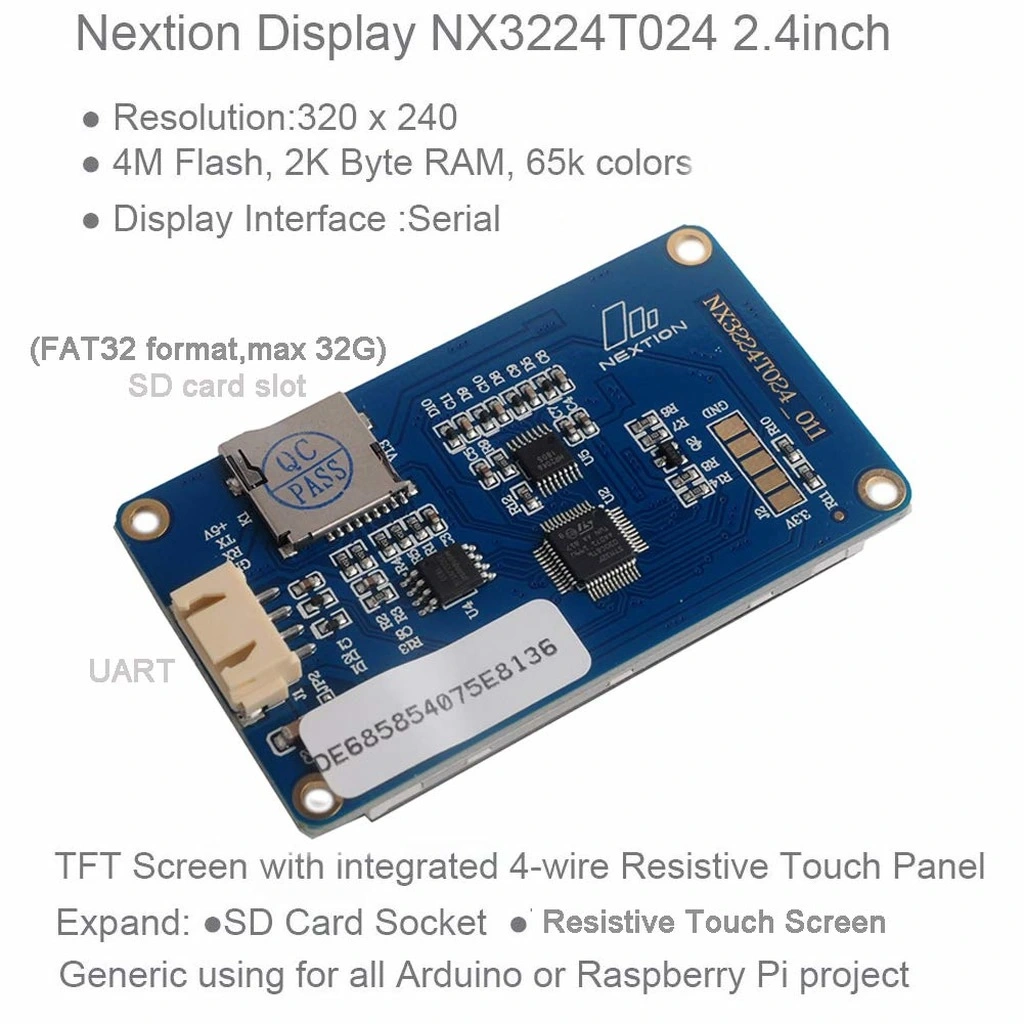

2.4 Inch Nextion 4MB Dahili Hafıza NX3224T024

2.4 Inch Nextion 4MB Dahili Hafıza NX3224T024

2.4 Inch Nextion 4MB Dahili Hafıza NX3224T024, elektronik projeleriniz için ultra kompakt boyutta yüksek kaliteli bir dokunmatik HMI (İnsan-Makine Arayüzü) çözümüdür. Bu mini ekran, 320x240 piksel çözünürlüğü ve dokunmatik kontrol özelliğiyle, çok sınırlı alanlarda bile profesyonel kullanıcı arayüzleri oluşturmanıza olanak tanır.

Nextion ekranlar, yalnızca dört pin bağlantısı gerektiren basit entegrasyonu ve kullanıcı dostu tasarım yazılımı ile Arduino ve diğer mikrodenetleyici projelerinize profesyonel bir arayüz kazandırmanın en hızlı yoludur. Dahili işlemcisi sayesinde, ana mikrodenetleyicinin grafik işleme yükünü üstlenerek sistem performansını optimize eder.

Minimal boyutu, düşük güç tüketimi ve uygun fiyatıyla 2.4 Inch Nextion Ekran, ultra kompakt cihazlardan giyilebilir teknolojilere, taşınabilir test ekipmanlarından hobi elektronik projelerine kadar sınırlı alan gerektiren uygulamalar için mükemmel bir HMI çözümüdür.

---

Teknik Özellikler

Bu bölümde 2.4 Inch Nextion ekranın detaylı teknik özellikleri listelenmektedir.

• Model: NX3224T024 (Basic Seri)
• Ekran Boyutu: 2.4 inç
• Çözünürlük: 320x240 piksel
• Dokunmatik Teknoloji: Rezistif dokunmatik panel
• Dahili Bellek: 4MB Flash
• İşlemci: 48MHz Cortex M0+ CPU
• RAM: 3584 bayt
• Arayüz: 4-pin TTL Seri port (VCC, GND, TX, RX)
• Baud Rate: 2400-115200 bps (varsayılan: 9600)
• Çalışma Voltajı: 5V DC (±10%)
• Çalışma Akımı: ~65mA
• Arka Işık: LED, yazılımla ayarlanabilir parlaklık
• Görüş Açısı: Yatay 60°, Dikey 60°
• SD Kart Yuvası: Var (arayüz yükleme için)
• Çalışma Sıcaklığı: -20°C ile +70°C arası

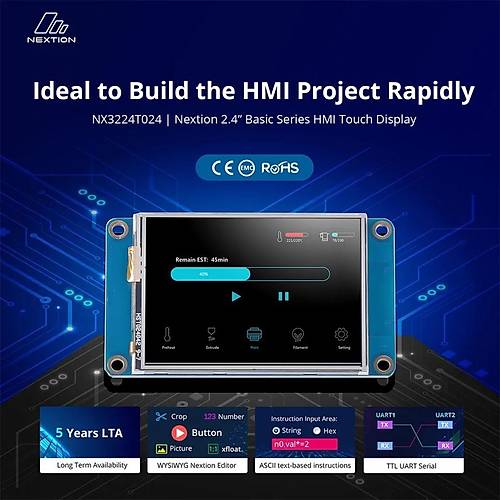

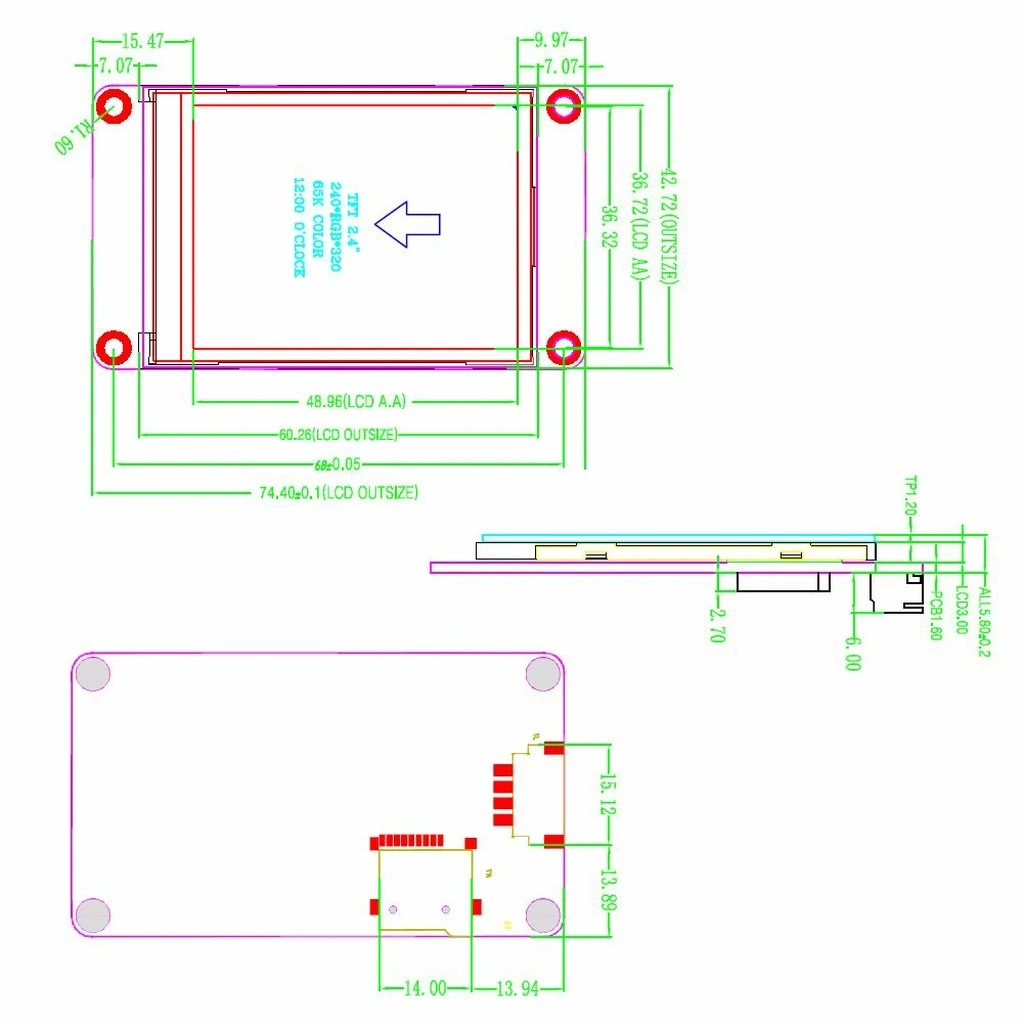

• Boyutlar: 60 x 38 x 15.4 mm
• Aktif Ekran Alanı: 36.72 x 48.96 mm
• Görüntü: 65K (RGB 16 bit) renk derinliği
• Tazeleme Hızı: 55-65 FPS
• MCU Donanımı: Dahili, harici kontrol kartı gerektirmez

---

Ultra Kompakt Boyut Avantajları

2.4 Inch Nextion ekranın mini boyutunun sağladığı temel avantajlar aşağıda listelenmiştir.

• Minimal Alan Gereksinimi: Yalnızca 60 x 38 mm boyutuyla çok sınırlı alanlara entegrasyon.
• Ultraportabilite: Giyilebilir ve taşınabilir cihazlar için ideal ölçü.
• Düşük Güç Tüketimi: Pil ile çalışan projelerde ~65mA ile uzun süreli kullanım.
• Hafif Yapı: Taşınabilir projelerde minimum ağırlık.
• Makul Çözünürlük: 320x240 piksel ile mini boyutta iyi görüntü kalitesi.
• Optimal Okunabilirlik: 2.4 inç ekranda yeterli bilgi görüntüleme kapasitesi.
• Kolay Montaj: Küçük boyutlu muhafazalara basit entegrasyon.
• Ekonomik Çözüm: Kompakt boyut ile uygun fiyat.
• Giyilebilir Uyumluluk: Akıllı saat benzeri giyilebilir cihazlar için uygun ebat.
• Uzay Tasarrufu: Minimum alan kaybıyla tam işlevsel HMI özelliği.

---

İdeal Kullanım Alanları

Bu ultra kompakt dokunmatik ekranın tipik kullanım alanları aşağıda listelenmiştir.

• Giyilebilir Teknolojiler: Akıllı saat ve giyilebilir cihazlar
• Ultra Kompakt Cihazlar: Taşınabilir mini elektronik aletler
• Taşınabilir Test Ekipmanları: El tipi ölçüm cihazları
• Arduino Mikro Projeleri: Sınırlı alanda yürütülen DIY projeler
• IoT Sensör Arayüzleri: Küçük IoT cihazları için gösterge panelleri
• Medikal Monitörler: Kompakt sağlık izleme cihazları
• Mini Kontrol Üniteleri: Küçük makineler için operatör arayüzleri
• Hobi Robotik: Mini robot kontrol ve durum ekranları
• Cep GPS Cihazları: Taşınabilir navigasyon ekranları
• Pilli Veri Kaydediciler: Saha ölçüm ve veri toplama cihazları

---

Kurulum ve Kullanım İpuçları

Nextion ekrandan maksimum verim almak için kurulum ve kullanım önerileri.

---

4MB Bellek Kapasitesi ve Optimizasyon

2.4 Inch Nextion ekranın 4MB dahili hafızasının etkin kullanımı için öneriler.

2.4 Inch Nextion 4MB ekran, kompakt boyutuna uygun bir bellek kapasitesi sunar. Bu bellek miktarı, dikkatli planlama ile temel ve orta seviye arayüz projelerinde etkin şekilde kullanılabilir.

4MB Hafıza Kapasitesinin Değerlendirilmesi:

Bellek kapasitesinin hangi uygulamalar için yeterli olduğu:

• Sayfa Sayısı: 4-8 arası temel karmaşıklıkta sayfa depolanabilir.
• Görsel İçerik: 15-25 arası küçük/orta boyutta resim kullanılabilir.
• Font Sayısı: 2-3 farklı yazı tipi ve boyutu desteklenebilir.
• Temel Kontrol Arayüzleri: Butonlar, göstergeler ve temel metinlerle yeterli alan.
• Basit Animasyonlar: Sınırlı sayıda kare içeren temel animasyonlar oluşturulabilir.

4MB hafıza, çoğu kompakt boyutlu proje için yeterli olacaktır.

Bellek Optimizasyonu Teknikleri:

Sınırlı belleği verimli kullanmak için öneriler:

• Resim Boyutu Optimizasyonu: Resimleri ekran çözünürlüğüne (320x240) uygun boyutlandırma.
• Sıkıştırma Kullanımı: JPG formatını tercih ederek resim dosyalarını küçültme.
• Font Sayısını Sınırlama: Mümkün olduğunca az sayıda yazı tipi kullanma.
• Bileşen Paylaşımı: Aynı görselleri farklı sayfalarda tekrar kullanma.
• Dinamik İçerik: Statik resimler yerine çizim komutlarıyla içerik oluşturma.

Bu optimizasyon teknikleri, küçük hafıza alanında çok daha fazla içerik sığdırmanıza yardımcı olur.

Minimal Tasarım Yaklaşımı:

Ultra kompakt ekran ve sınırlı bellek için tasarım stratejileri:

• Sadeleştirme: Her sayfada en önemli bilgilere odaklanma.
• İkon Kullanımı: Uzun metinler yerine sembol ve ikonlar tercih etme.
• Sayfa Bölünmesi: Karmaşık işlevleri mantıksal sayfalara ayırma.
• Renk Şeması: Sınırlı sayıda renk kullanarak bellek tüketimini azaltma.
• Veri Akışı: Statik içerik yerine dinamik veri aktarımı yöntemlerini tercih etme.

Minimal yaklaşım, hem bellek kullanımını optimize eder hem de küçük ekranda daha iyi kullanıcı deneyimi sağlar.

---

Mini Ekranda Etkili Arayüz Tasarımı

2.4 Inch Nextion ekran için kullanıcı arayüzü tasarlama stratejileri ve ipuçları.

Ultra kompakt 2.4 inç boyutunda kullanışlı arayüzler oluşturmak için özel tasarım yaklaşımları gerekir. Bu mini ekranda etkili arayüzler oluşturmanın yolları:

Eleman Boyutlandırma ve Yerleşim:

Kompakt ekranda dokunmatik kullanımı optimize etme:

• Buton Boyutları: En az 6-7mm (25-30 piksel) boyutunda dokunma alanları.
• Boşluk Bırakma: Dokunmatik alanlar arasında minimum 2-3mm mesafe.
• Ekran Bölümlendirme: En fazla 4-6 interaktif öğe içeren düzenler tasarlama.
• Dokunmatik Alanlar: Ekranın alt ve orta kısımlarında daha büyük butonlar kullanma.
• Kenar Kullanımı: Ekran kenarlarından en az 2mm içeride öğeler yerleştirme.

Doğru boyutlandırma, mini ekranda hatasız kullanım sağlamanın anahtarıdır.

Yazı Tipi ve Okunabilirlik:

Mini ekranda metin içeriğini optimize etme:

• Font Boyutu: Ana metinler için en az 12pt, başlıklar için 14-16pt kullanma.
• Yazı Tipi Seçimi: Sans-serif yazı tipleri ve kalın çizgili fontlar tercih etme.
• Metin Miktarı: Her sayfada en fazla 20-30 kelime kullanma.
• Kontrast: Koyu zemin üzerine açık renk yazı veya tersi ile yüksek kontrast sağlama.
• Hizalama: Sol hizalı metinler kullanarak okunabilirliği artırma.

Okunabilirlik, küçük ekranda etkili bilgi aktarımının temelidir.

Navigasyon ve Kullanıcı Deneyimi:

Mini ekranda etkili gezinme sistemleri oluşturma:

• Hiyerarşik Yapı: 1-2 seviyeli basit menü yapısı tasarlama.
• Tutarlı Gezinme: Her sayfada aynı konumda geri/ana sayfa butonları bulundurma.
• Görsel İpuçları: Aktif sayfayı ve mevcut konumu belirten göstergeler kullanma.
• Sayfa Geçişleri: Basit ve anlaşılır geçiş animasyonları tercih etme.
• Kaydırma Kullanımı: Uzun içerikler için kaydırma sistemleri yerine sayfalama tercih etme.

İyi tasarlanmış navigasyon, mini ekranda bile kompleks işlevlere erişim sağlar.

Renk ve Görsel Tasarım:

Mini ekranda etkili görsel tasarım önerileri:

• Sınırlı Renk Paleti: 3-4 ana renk ile tutarlı tasarım oluşturma.
• Yüksek Kontrast: Öğelerin arka plandan net ayrılması için kontrast kullanma.
• Simge Kullanımı: Yazı yerine evrensel sembol ve ikonlar tercih etme.
• Boş Alan Dengesi: Kalabalık arayüzlerden kaçınarak göz yorgunluğunu azaltma.
• Görsel Hiyerarşi: Önemli öğeleri büyüklük ve renk ile vurgulama.

Görsel tasarım ilkeleri, mini ekranda bile profesyonel ve kullanışlı arayüzler yaratmanızı sağlar.

---

Arduino ve Mikrodenetleyici Entegrasyonu

2.4 Inch Nextion ekranın Arduino ve diğer mikrodenetleyicilerle nasıl entegre edileceği.

Nextion ekranlar, seri iletişim protokolü kullanan basit bir bağlantı yöntemi ile çeşitli mikrodenetleyicilerle kolayca haberleşir. Özellikle Arduino platformlarıyla entegrasyon süreci son derece basittir.

Fiziksel Bağlantı:

Donanım seviyesinde bağlantı detayları:

• Temel Bağlantı:
  • Nextion VCC → Arduino 5V
  • Nextion GND → Arduino GND
  • Nextion TX → Arduino RX pini
  • Nextion RX → Arduino TX pini
• Güç Gereksinimleri: 2.4 inç ekran için Arduino 5V pini genellikle yeterlidir (~65mA).
• Lojik Seviye Uyumu: Nextion 5V TTL seviyesinde çalışır, Arduino ile doğrudan uyumludur.
• Yazılımsal Seri Port: Arduino Uno için SoftwareSerial kütüphanesi ile alternatif pinler kullanılabilir.
• Kablo Uzunluğu: Sinyal bozulmasını önlemek için kısa kablo kullanımı önerilir.

Doğru fiziksel bağlantı, kararlı iletişimin temelidir.

Yazılım Entegrasyonu:

Kod seviyesinde entegrasyon adımları:

• Nextion Kütüphanesi: Arduino IDE'ye Nextion kütüphanesini yükleme.
• Seri Haberleşme Kurulumu: Uygun baud rate ile seri port başlatma (genellikle 9600).
• Komut Gönderme: Ekrandaki bileşenleri güncellemek için komutlar gönderme.
• Olay Dinleme: Ekrandan gelen dokunmatik olayları ve bildirimleri algılama.
• Veri Formatlama: Sensör verilerini ekranda gösterilebilir formata dönüştürme.

Arduino kod örneği:

#include <SoftwareSerial.h>
#include <Nextion.h>

SoftwareSerial nextion(2, 3); // RX, TX pinleri
Nextion myNextion(nextion, 9600); // Nextion nesnesi

void setup() {
  Serial.begin(9600);
  nextion.begin(9600);

  myNextion.init(); // Nextion ekranı başlat
}

void loop() {
  // Metin gönderme
  myNextion.setComponentText("t0", "Merhaba");

  // Değer gönderme
  int sensorValue = analogRead(A0);
  myNextion.setComponentValue("n0", sensorValue);

  // Ekrandan gelen olayları dinleme
  if (myNextion.listen()) {
    // Olayları işleme
  }

  delay(100);
}

Farklı Mikrodenetleyicilerle Entegrasyon:

Nextion ekranı diğer platformlarla bağlama yöntemleri:

• ESP8266/ESP32: WiFi özellikli projeler için UART iletişimi.
• Raspberry Pi: Python ile seri port üzerinden kontrol.
• STM32: UART portları üzerinden bağlantı ve HAL kütüphanesi ile kontrol.
• PIC ve AVR: Standart UART haberleşmesi ile entegrasyon.
• Diğer Modüller: UART iletişimi destekleyen herhangi bir modül ile uyumlu.

Her platformun kendine özgü kütüphaneleri ve iletişim protokolü detayları vardır.

---

Düşük Güç Tüketimi ve Pil Uygulamaları

2.4 Inch Nextion ekranın düşük güç tüketiminin avantajları ve pil ile çalışan projelerdeki kullanımı.

2.4 Inch Nextion ekran, yaklaşık 65mA çalışma akımı ile pil ile çalışan mobil projelerde ideal bir seçimdir. Bu düşük güç tüketimi, taşınabilir cihazlar için uzun batarya ömrü sağlar.

Güç Tüketimi Özellikleri:

Ekranın enerji verimliliği ve güç gereksinimleri:

• Nominal Akım: Normal çalışmada ~65mA güç tüketimi.
• Çalışma Voltajı: 5V DC (±10% tolerans).
• Güç Yönetimi: Yazılım üzerinden parlaklık kontrolü ile güç optimizasyonu.
• Uyku Modu: Kullanılmadığında ekranı uyku moduna alma imkanı.
• Verimli İşlemci: 48MHz işlemci ile enerji-performans dengesi.

Bu özellikler, pil ömrünü maksimize etmek için çeşitli optimizasyon imkanları sunar.

Pil ile Çalışan Proje Önerileri:

Düşük güç tüketiminden yararlanan uygulama fikirleri:

• Taşınabilir Sensör Monitörü: Çevresel sensör verilerini görüntüleyen bataryalı cihaz.
• Giyilebilir Sağlık Cihazı: Nabız, adım sayısı gibi verileri izleyen kişisel sağlık monitörü.
• El Tipi Test Cihazı: Elektrik, elektronik veya çevresel ölçümler için taşınabilir alet.
• Akıllı Kumanda: IoT cihazları için pilli uzaktan kumanda ünitesi.
• Mini GPS Navigasyon: Kompakt, pil ile çalışan yön bulma cihazı.

Bu projeler, 2.4 inç ekranın kompakt boyutu ve düşük güç tüketiminden maksimum fayda sağlar.

Pil Ömrünü Uzatmak İçin Öneriler:

Güç tüketimini optimize etme yöntemleri:

• Ekran Parlaklığı: Mümkün olan en düşük konforlu parlaklık seviyesinde çalıştırma.
• Uyku Modu: Kullanılmadığında ekranı uyku moduna alma.
• Güncelleme Sıklığı: Ekran içeriğini sadece gerektiğinde güncelleme.
• Renk Kullanımı: Koyu arka plan renkleri tercih ederek LED güç tüketimini azaltma.
• İşlemci Optimizasyonu: Gereksiz döngü ve işlemlerden kaçınarak CPU yükünü minimize etme.

Bu stratejiler, pil ile çalışan projelerde çalışma süresini önemli ölçüde artırabilir.

Güç Kaynağı Seçenekleri:

Pil ile çalışan projeler için güç kaynağı alternatifleri:

• Lityum Pil: 3.7V Li-Po/Li-ion pil + 5V regülatör kombinasyonu.
• AA/AAA Pil Paketi: 3-4 adet pil ile 5V seviyesi elde etme.
• Power Bank: Hazır 5V USB çıkışlı taşınabilir güç kaynağı kullanımı.
• Güneş Paneli: Dış mekan uygulamaları için güneş enerjisi + şarj edilebilir pil kombinasyonu.
• Süper Kapasitör: Kısa süreli kullanımlar için hızlı şarj olan enerji depolama çözümü.

Doğru güç kaynağı seçimi, projenin kullanım süresini ve pratikliğini doğrudan etkiler.

---

Proje Örnekleri ve Uygulama Alanları

2.4 Inch Nextion ekran ile gerçekleştirilebilecek pratik proje fikirleri.

Ultra kompakt boyutu ve düşük güç tüketimiyle bu Nextion ekran, çeşitli mini projeler için idealdir.

Giyilebilir Teknoloji Projeleri:

Vücut üzerinde taşınabilen cihaz fikirleri:

• DIY Akıllı Saat: Zaman, bildirim ve sensör verilerini gösteren bileğe takılabilir cihaz.
• Fitness İzleyici: Adım sayısı, kalori ve aktivite verilerini takip eden giyilebilir ekran.
• Bisiklet Bilgisayarı: Hız, mesafe, yükseklik gibi verileri gösteren gidon montajlı ekran.
• Kişisel Sağlık Monitörü: Nabız, oksijen seviyesi gibi verileri izleyen taşınabilir cihaz.
• Kol Bandı Kontrolcü: Akıllı ev veya spor ekipmanlarını kontrol eden kola takılan arayüz.

Mini boyut, giyilebilir teknolojiler için ideal bir çözüm sunar.

Taşınabilir Test ve Ölçüm Cihazları:

Kompakt ölçüm aleti fikirleri:

• Mini Multimetre: Voltaj, akım, direnç ölçümleri için dokunmatik arayüzlü ölçüm cihazı.
• Spektrum Analizörü: Ses, RF veya elektrik sinyalleri için kompakt analiz cihazı.
• Çevre Monitörü: Sıcaklık, nem, basınç, hava kalitesi ölçen taşınabilir cihaz.
• pH/EC Ölçer: Laboratuvar veya tarım uygulamaları için kompakt analiz aleti.
• Metal Dedektörü: Mini ekranlı taşınabilir metal tespit cihazı.

Bu ölçüm cihazları, saha çalışmaları için pratik ve kompakt çözümler sunar.

Arduino ve Hobi Projeleri:

Elektronik hobi uygulamaları:

• Mini Robot Kontrolcüsü: Küçük robotlar için durum göstergesi ve kontrol paneli.
• Akıllı Ev Mini Paneli: Aydınlatma, sıcaklık kontrolü için kompakt dokunmatik panel.
• RC Transmitter Display: Uzaktan kumanda cihazları için telemetri ekranı.
• Mikro Oyun Konsolu: Arduino tabanlı mini oyun platformu.
• IoT Veri Göstergesi: Sensör verilerini görselleştiren mini ekran.

Arduino entegrasyonu, basit projeler için bile profesyonel arayüzler oluşturmanızı sağlar.

Endüstriyel Mini Uygulamalar:

Profesyonel kullanım senaryoları:

• Mikro Kontrol Paneli: Küçük makineler ve cihazlar için kompakt operatör arayüzü.
• OBD Araç Tanılama: Araç diagnostik verilerini gösteren mini ekran.
• PLC HMI: Kompakt endüstriyel kontrol sistemleri için insan-makine arayüzü.
• Veri Kaydedici Ekranı: Endüstriyel veri toplama cihazları için gösterge paneli.
• Kalite Kontrol Terminali: Ürün test sonuçlarını gösteren kompakt ekran.

Endüstriyel ortamlarda bile, mini boyut avantajı ile dar alanlara montaj imkanı sunar.

---

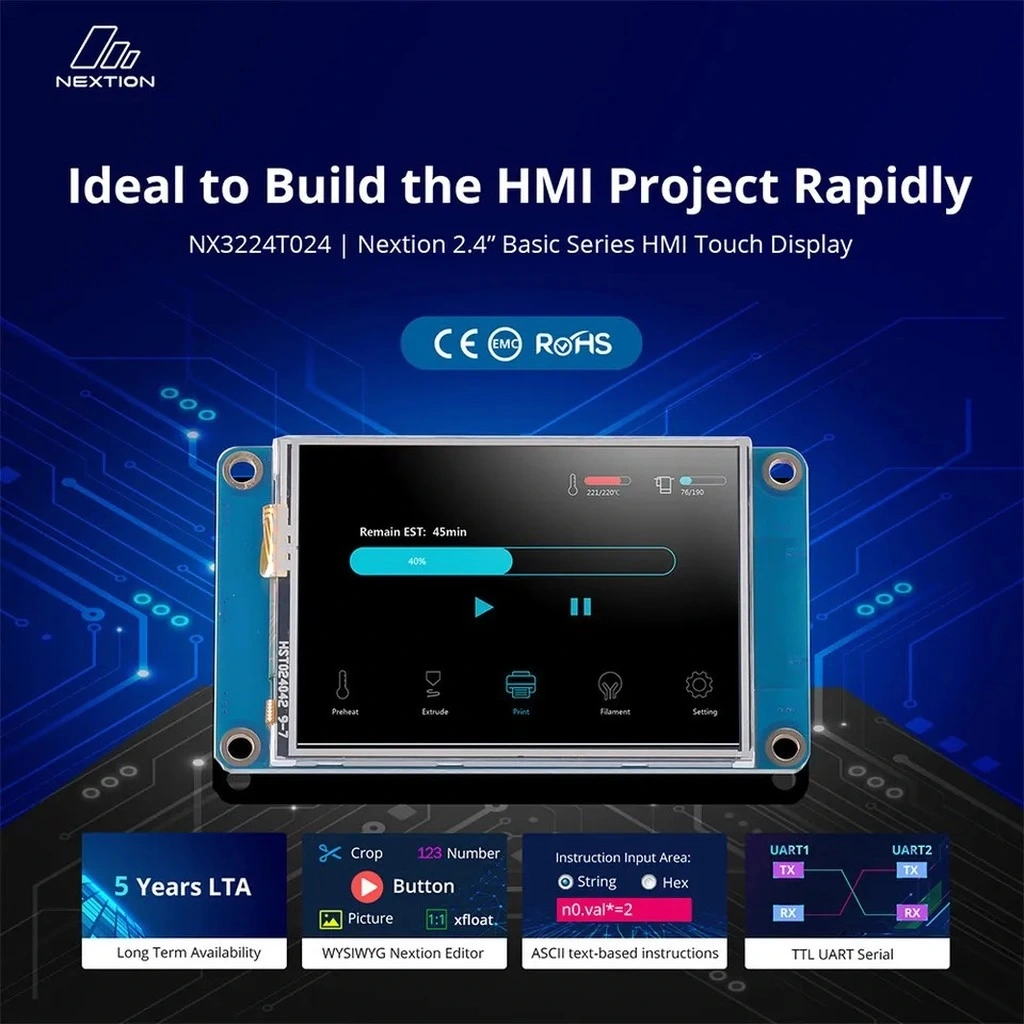

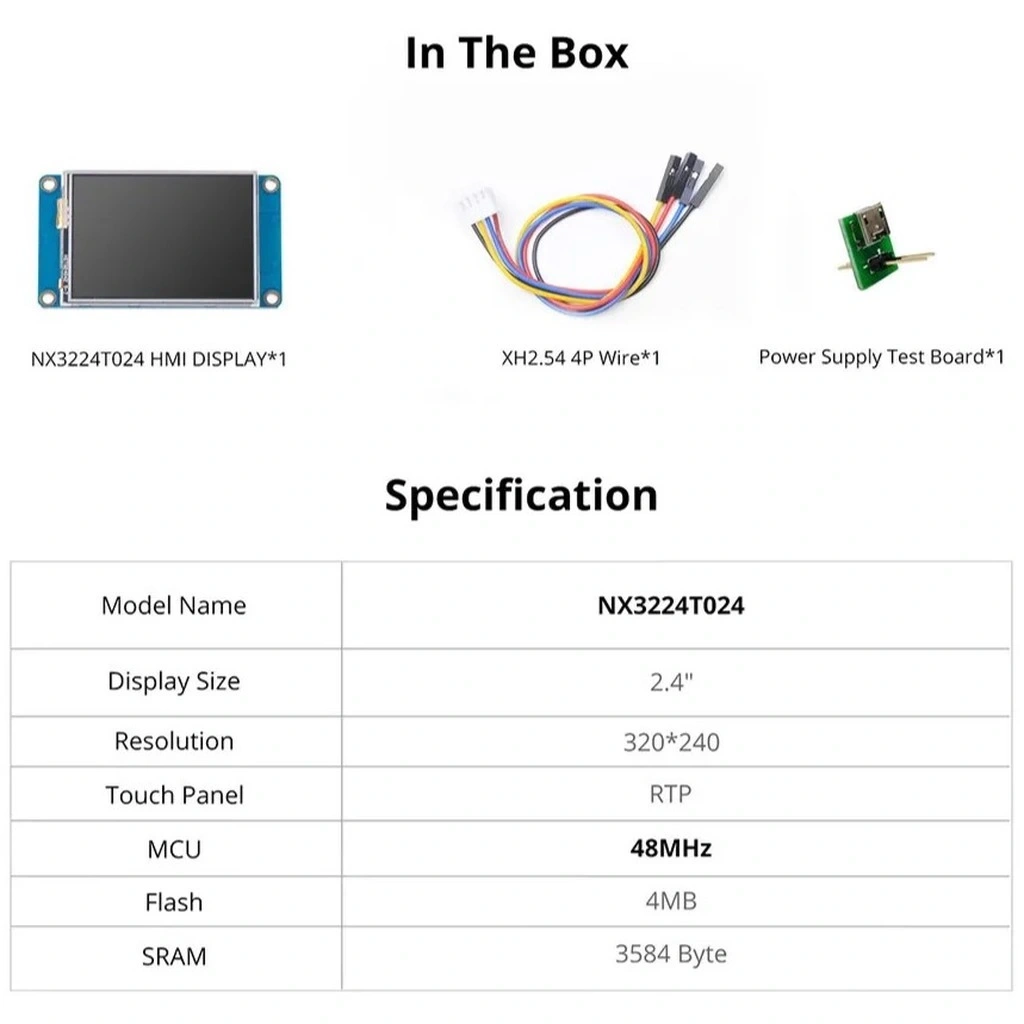

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

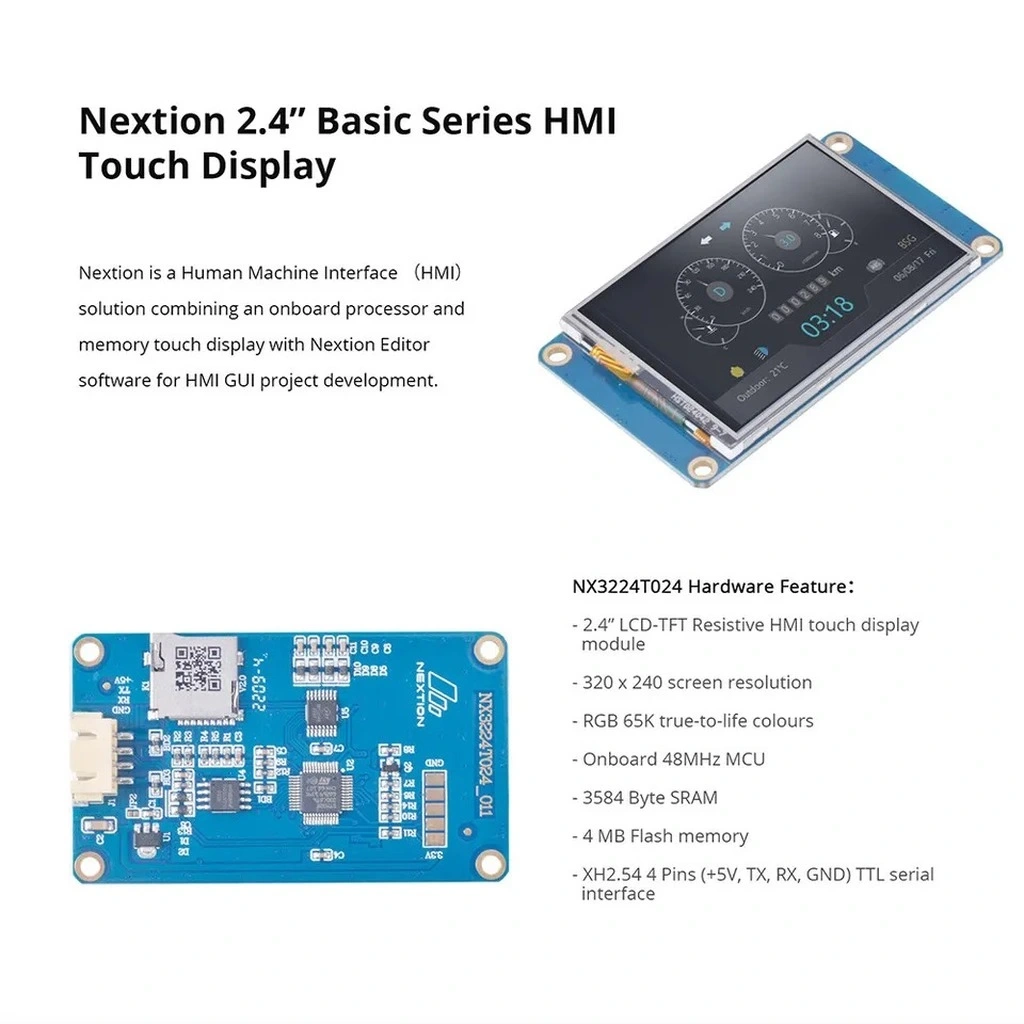

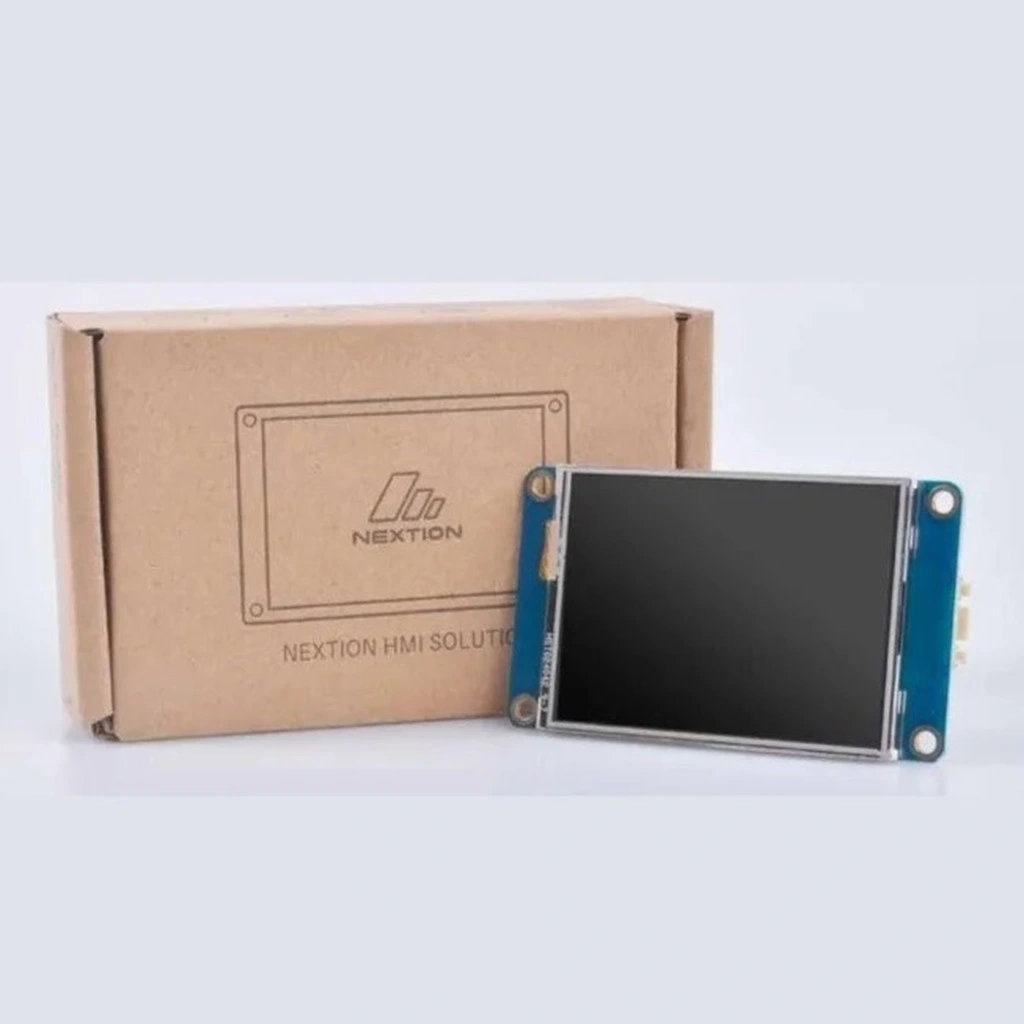

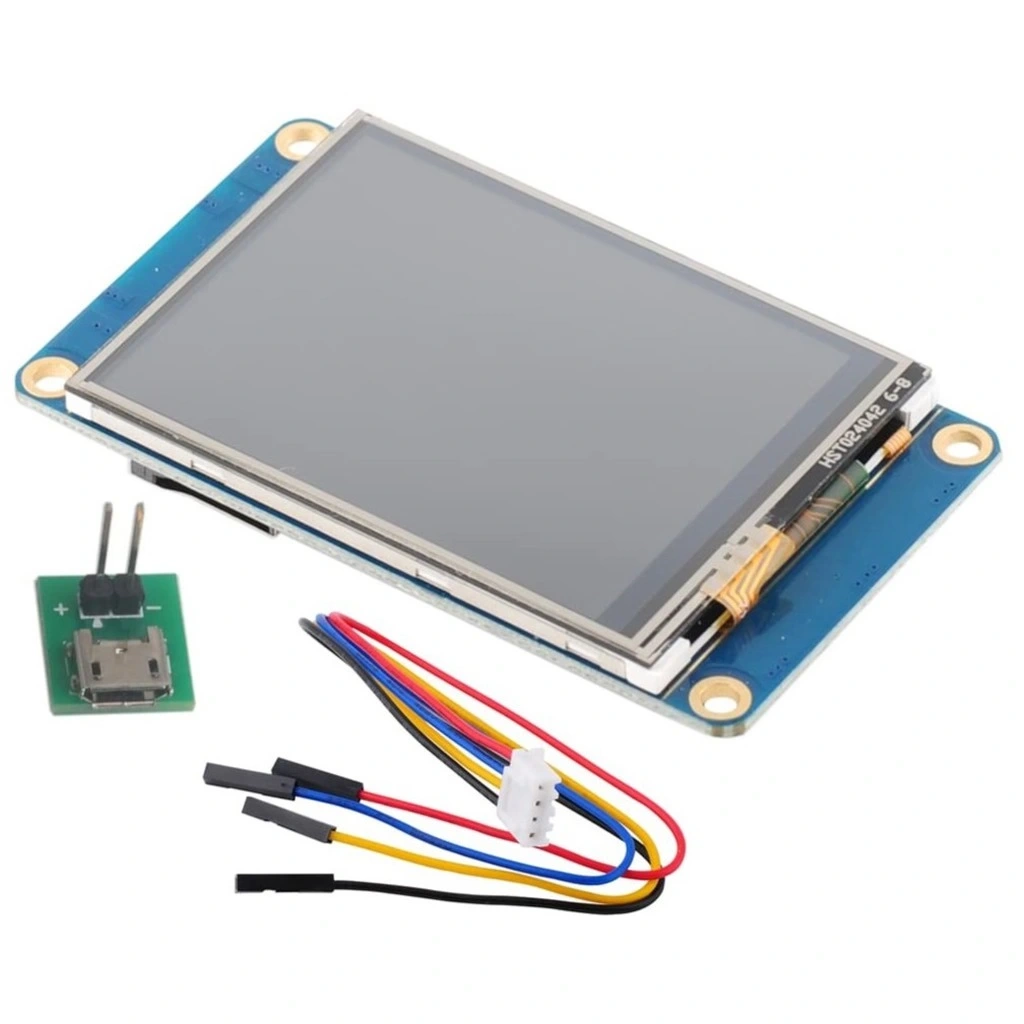

• 1 x 2.4 Inch Nextion Dokunmatik Ekran (NX3224T024)
• 1 x 4-Pin Bağlantı Kablosu
• 4 x Montaj Aparatı
• 1 x Kullanım Kılavuzu

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
