20x30 Bakır Plaket 200x300mm

20x30 Bakır Plaket (200x300mm)

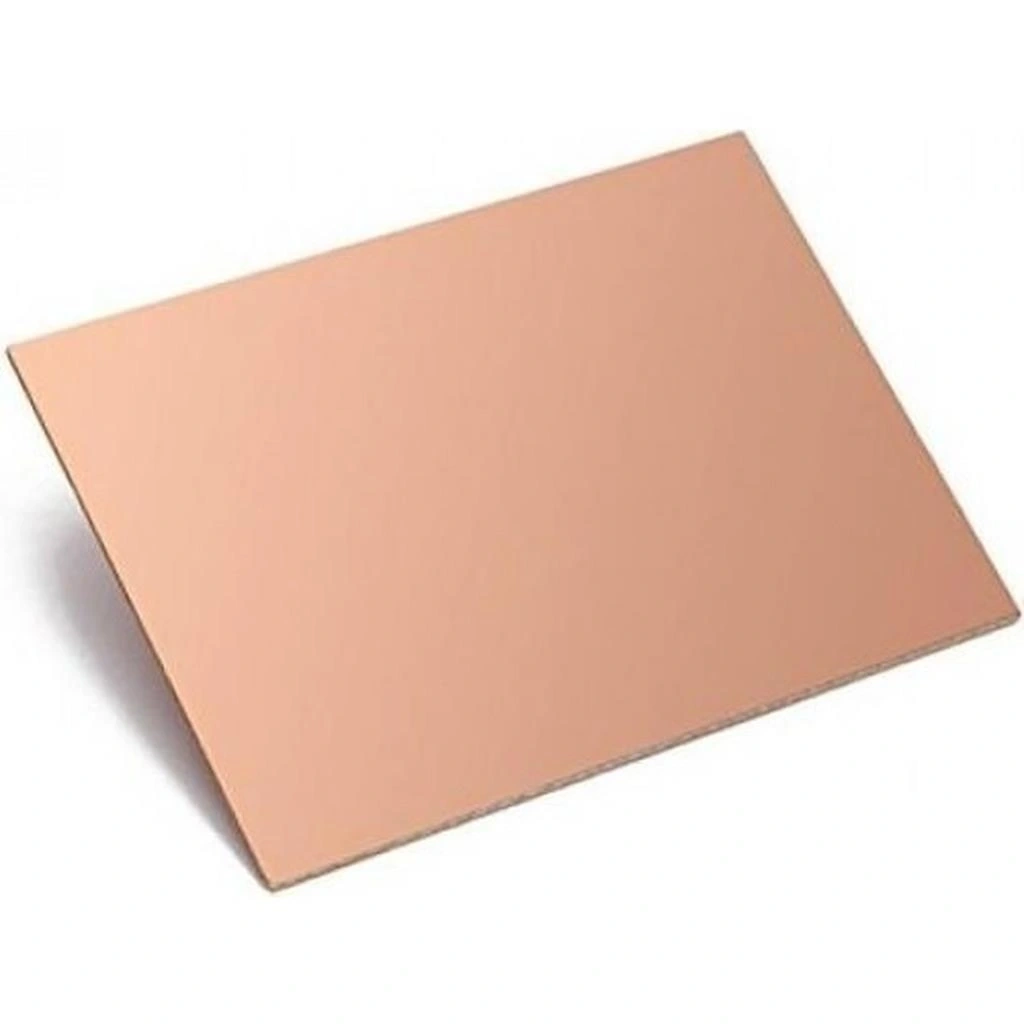

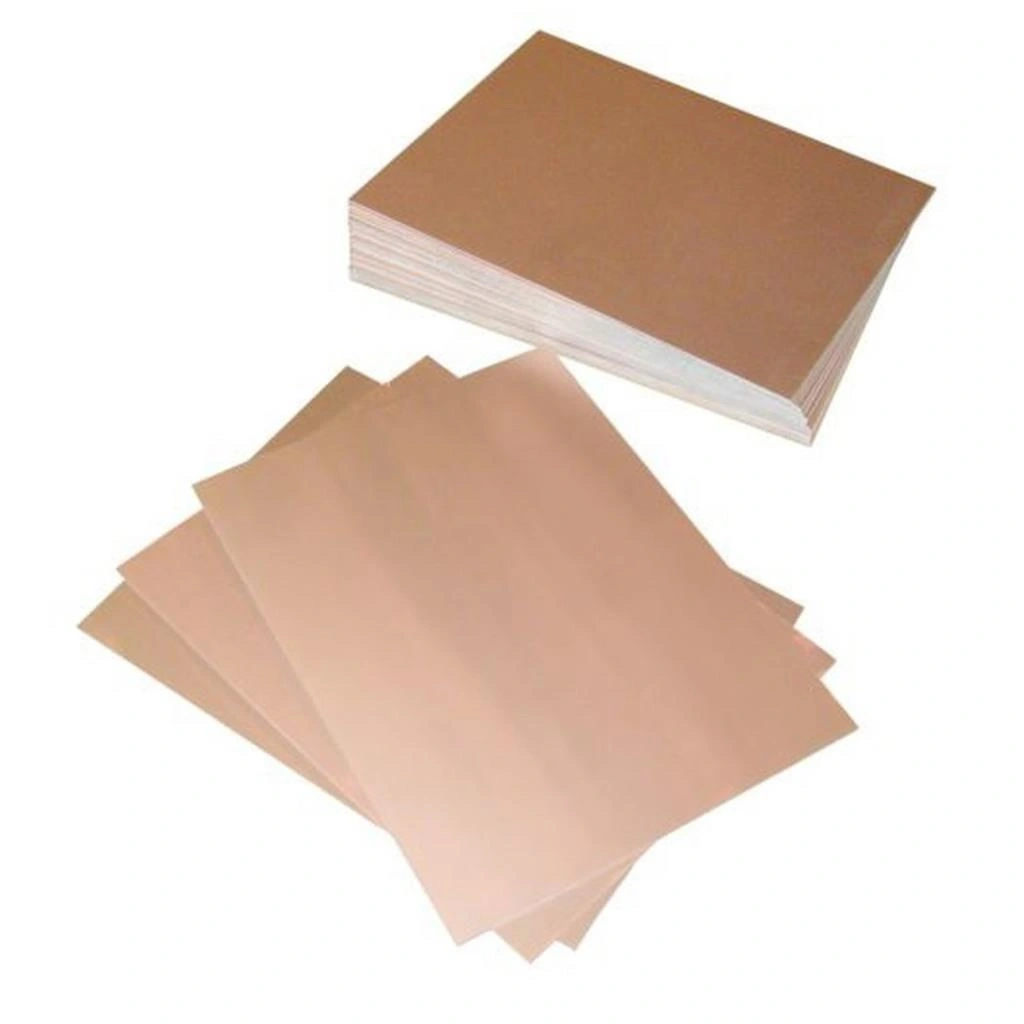

20x30 Bakır Plaket, 200x300mm boyutunda, elektronik devrelerinizi kalıcı olarak oluşturabileceğiniz yüksek kaliteli FR-4 malzemeden üretilmiş tek taraflı bakır kaplı PCB'dir. Büyük boyutu sayesinde kapsamlı elektronik projelere olanak tanır.

Üzerinde delik bulunmayan bu düz bakır plaket, kendi devre tasarımınızı oluşturmanıza imkan verir. İstenilen desenler asit ile aşındırma yöntemi kullanılarak oluşturulabilir. Arduino shield'leri ve özel tasarım PCB'ler için idealdir.

35 mikron kalınlığındaki bakır katmanı, iyi iletkenlik ve kolay lehimlenebilirlik sağlar. Isıya dayanıklı epoksi fiberglas taban malzemesi, yüksek mekanik dayanıklılık ve elektriksel yalıtım özelliği sunar.

Özel elektronik projeler, prototip PCB üretimi, eğitim amaçlı kullanım ve hobi uygulamaları için uygundur. Plaket ve Breadboard kategorimizde bulunan bu ürün, profesyonel görünümlü devreler oluşturmanız için mükemmel bir seçimdir.

Teknik Özellikler

20x30 Bakır Plaketin detaylı teknik özellikleri aşağıda listelenmiştir.

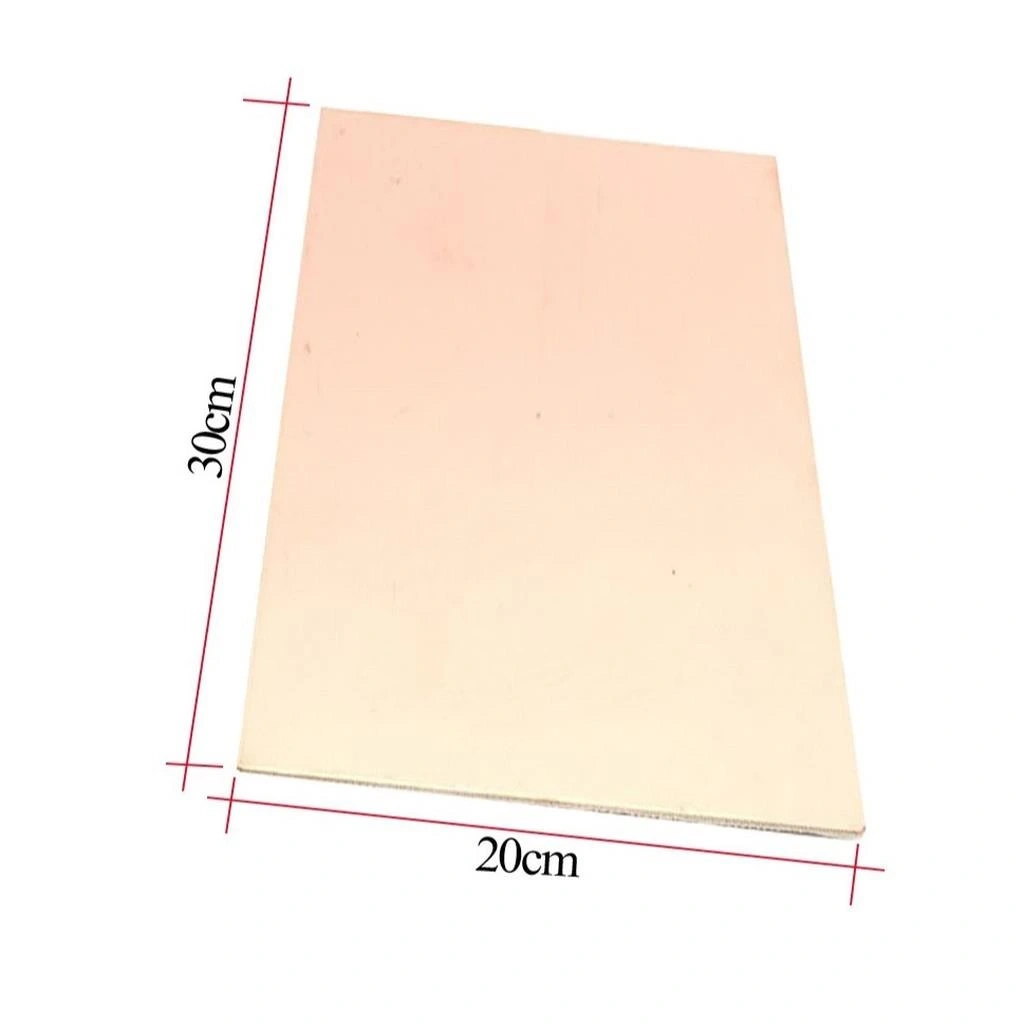

• Boyutlar: 200mm x 300mm
• Kalınlık: 1.6mm (standart PCB kalınlığı)
• Bakır Tabaka Kalınlığı: 35 mikron (1 oz/ft²)
• Malzeme: FR-4 Epoksi Fiberglas
• Plaket Tipi: Tek yüzlü, düz bakır kaplı
• Renk: Tipik PCB yeşili (bakır tarafı parlak bakır rengi)
• Sıcaklık Dayanımı: 130°C'ye kadar
• Dielektrik Sabiti: Yaklaşık 4.5
• Yüzey Durumu: Temiz, pürüzsüz, lehime uygun
• Alev Dayanımı: UL94V-0 standartlarına uygun
• Ağırlık: Yaklaşık 300g

Kullanım Alanları ve İpuçları

20x30 Bakır Plaketin çeşitli kullanım alanları ve kullanırken faydalı olabilecek ipuçları.

PCB Hazırlama Yöntemleri:

• Ütü transfer yöntemi ile kendi tasarımınızı aktarabilirsiniz
• Foto-pozitif yöntem ile hassas devre desenleri oluşturabilirsiniz
• CNC freze ile bakır yüzeyleri kazıyarak devre oluşturabilirsiniz
• Direkt çizim yöntemi ile permanent marker kullanarak devre çizebilirsiniz
• Lazer transfer kağıdı yüksek kaliteli sonuçlar için idealdir

Aşındırma İpuçları:

• Demir(III) klorür (FeCl?) veya sodyum persülfat solüsyonları aşındırma için kullanılabilir
• Aşındırma işlemini plastik veya cam kapta yapın, metal kap kullanmayın
• Solüsyonu 30-40°C'de ılık tutarak aşındırma süresini kısaltabilirsiniz
• Aşındırma sırasında kabı hafifçe sallayarak taze solüsyonun bakıra ulaşmasını sağlayın
• Koruyucu eldiven, gözlük ve iyi havalandırmalı ortam kullanın

Delme ve İşleme:

• Komponent deliklerini 0.8-1.0mm matkap ucu kullanarak delin
• Büyük komponentler için 1.2-3.0mm matkap uçları kullanın
• Plaket delerken yüksek devirli mini drill veya PCB delme makinesi kullanın
• Kesme işlemi için demir testere, giyotin kesici veya dekupaj testere kullanabilirsiniz
• Kesim sonrası keskin kenarları ince zımpara ile düzleştirin

Lehimleme İpuçları:

• PCB'yi lehimlemeden önce asetonla temizleyerek yağ ve kirleri giderin
• İnce uçlu havya (30-40W) ve ince çaplı lehim teli kullanın
• Lehim yaparken flux kullanarak daha temiz bağlantılar elde edin
• SMD komponentler için pasta lehim ve sıcak hava istasyonu kullanın
• Lehimleme sonrası artıkları izopropil alkol ile temizleyin

Uygulama Alanları

20x30 Bakır Plaketin kullanılabileceği çeşitli uygulama alanları.

Elektronik Prototipleme

• Özel Arduino shield'leri ve genişletme kartları
• Güç kaynağı devreleri
• Sensör arabirim kartları
• Amplifikatör ve ses devreleri

Eğitim Projeleri

• PCB tasarım ve üretim kursları
• Elektronik laboratuvar çalışmaları
• Üniversite ve teknik okul projeleri
• Elektronik kulüp aktiviteleri

Endüstriyel Uygulamalar

• Düşük sayıda özel tasarım devreler
• Test ve ölçüm ekipmanları
• Kontrol panelleri için devreler
• Özel endüstriyel otomasyon uygulamaları

Hobi Elektronik

• Amatör telsiz devreleri
• LED gösterge ve aydınlatma projeleri
• Sensör ağları ve IoT cihazları
• Özel oyun kontrol cihazları

Proje Örnekleri

20x30 Bakır Plaket kullanılarak yapılabilecek proje örnekleri.

Güç Kaynağı Ünitesi

Bu plaket kullanarak ayarlanabilir bir laboratuvar güç kaynağı tasarlayabilirsiniz. Eagle veya KiCad gibi bir PCB tasarım yazılımında, transformatör bağlantısı, doğrultma köprüsü, filtreleme kapasitörleri ve LM317/LM338 gibi ayarlanabilir regülatörler içeren bir devre tasarlayın. Çıkış akımını izlemek için düşük değerli direnç ve op-amp devresi ekleyin. Tasarımınızı plakete aktarıp aşındırma işlemi yapın. Delme işleminden sonra komponentleri monte edin. Güç ünitemiz 1.25V-30V arasında ayarlanabilir çıkış voltajı ve 0-3A akım kapasitesi sunabilir. Plaket üzerine voltaj ve akım göstergeleri için yer ayırın. Terminaller ve potansiyometreler için geniş bakır alanlar oluşturun. Bu güç kaynağı elektronik projeler için ideal bir laboratuvar ekipmanı olacaktır.

Çok Kanallı Servo Kontrol Kartı

Arduino ile kullanılabilen özel bir servo kontrol kartı tasarlayabilirsiniz. PCB tasarım yazılımında 12-16 servo motor kontrol edebilen bir devre şeması oluşturun. Mikrodenetleyici olarak ATmega328P veya PIC16F884 kullanabilirsiniz. Güç girişi bölümüne 5V regülatörü ve filtreleme devresi ekleyin. Servo motorların yüksek akım çekişini karşılamak için güçlü bir güç dağıtım hattı tasarlayın. Her servo çıkışına ayrı bypasstri kondansatörleri yerleştirin. I2C veya UART haberleşme arabirimi ekleyerek ana kontrol cihazı ile iletişimi sağlayın. Plaketi işleyip, delme ve lehimleme işlemlerini tamamladıktan sonra, ürününüz robotik kollar, hexapod robotlar, model uçaklar veya animatronik projeler için ideal bir kontrol kartı haline gelecektir.

Akıllı Ev Sensör İstasyonu

Bu bakır plaket kullanarak kapsamlı bir ev izleme sistemi için sensör kartı tasarlayabilirsiniz. PCB tasarımınızda ESP32 veya ESP8266 Wi-Fi mikrodenetleyicisi kullanarak IoT özellikli bir kart oluşturun. Sıcaklık ve nem için DHT22, hava kalitesi için MQ135, hareket algılama için PIR sensörü, ışık seviyesi için LDR ve ses seviyesi için mikrofon modülü ekleyin. PCB üzerinde tüm bu sensörler için uygun sinyal koşullandırma devreleri tasarlayın. Verileri göstermek için OLED ekran bölümü planlayın. Ünite için 5V veya 3.3V güç düzenleyici devresi ekleyin. USB veya DC jack ile güç girişi sağlayın. Plaket üzerinde anten deseni çizerek Wi-Fi sinyal kalitesini artırın. Bu sistem akıllı ev otomasyonu, ofis çevre koşulları izleme veya tarım uygulamaları için ideal bir çözüm olacaktır.

Bakım ve Saklama

20x30 Bakır Plaketin uzun ömürlü olması için bakım ve saklama önerileri.

Kullanım Öncesi Hazırlık:

• Plaketi kullanmadan önce bakır yüzeyi ince çelik yün veya 1500 kum zımpara ile hafifçe parlatın
• Yüzeyi aseton veya izopropil alkol ile temizleyerek yağ, parmak izi ve kirleri tamamen giderin
• Temizleme sonrası plaket yüzeyine çıplak elle dokunmaktan kaçının
• Devre çizimi yapmadan önce yüzeyin tamamen kuru olduğundan emin olun
• Hassas işlem için bakır yüzeyi temizleme spreyi ile son bir temizlik yapabilirsiniz

Saklama Koşulları:

• Kullanılmayan plaketleri kuru ve düşük nemli ortamda saklayın
• Doğrudan güneş ışığı ve ısı kaynaklarından uzak tutun
• Plaketi düz bir şekilde yatay konumda saklayarak bükülmesini önleyin
• Toz ve kirden korumak için anti-statik poşet veya plastik kılıfta muhafaza edin
• Uzun süreli saklama için nem emici silika jel paketleri ile birlikte kapalı bir kutuda tutun

Tamamlanmış PCB'lerin Korunması:

• Aşındırma işlemi tamamlanan PCB'yi temiz suyla iyice durulayarak kimyasal kalıntıları giderin
• Lehimleme sonrası PCB yüzeyini izopropil alkol ile temizleyerek flux kalıntılarını giderin
• Bakır yolları oksidasyondan korumak için lehimlenmiş PCB'yi akrilik kaplama spreyi ile kaplayabilirsiniz
• Nemli ortamlarda kullanılacak PCB'ler için silikon konformal kaplama uygulayın
• Tamamlanmış projeleri uygun bir kasa içinde saklayarak fiziksel hasar ve tozdan koruyun
