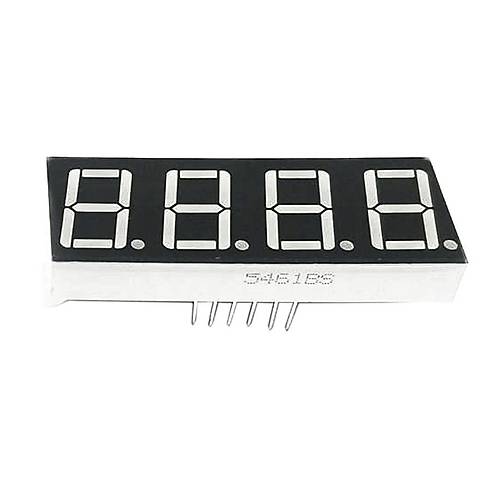

14mm 4'lü Ortak Anot Display - Kırmızı

14mm 4'lü Ortak Anot Display (Kırmızı)

14mm 4'lü Ortak Anot Display, dört adet 7 segment göstergeyi tek bir pakette birleştiren kompakt bir dijital gösterge ekranıdır. Parlak kırmızı rengi ve 14mm rakam yüksekliği sayesinde, gösterilen bilgiler uzak mesafelerden bile rahatça okunabilir.

Bu dijital gösterge, Arduino ve diğer mikrodenetleyicilerle kolayca kullanılabilir. Ortak anot yapısı sayesinde güç yönetimi daha verimli hale gelir. Saat, sayaç, termometre gibi çeşitli gösterge ihtiyaçlarınız için ideal bir çözümdür.

LCD ve LCD Ekran kategorisinde bulunan bu 4'lü display, 7 segment yapısı sayesinde rakamları ve bazı harfleri gösterebilir. Elektronik projelerinizde sayısal değerleri görselleştirmek için ekonomik ve kullanımı kolay bir seçenektir.

Teknik Özellikler

14mm 4'lü Ortak Anot Display'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Tip: 7 Segment LED Display.
• Konfigürasyon: Ortak Anot (Common Anode)
• Segment Sayısı: 7 segment + nokta (her hanede),
• Hane Sayısı: 4 hane
• Renk: Kırmızı
• Rakam Yüksekliği: 14mm
• Dalga Boyu: 625-630nm
• İleri Voltaj (Vf): 1.8V-2.2V (segment başına)
• İleri Akım (If): 20mA (önerilen, segment başına)
• Maksimum Akım: 30mA (segment başına)
• Parlaklık: 40-60mcd (20mA'de)
• Görüş Açısı: 120 derece
• Çalışma Sıcaklığı: -25°C ~ +85°C
• Boyutlar: Yaklaşık 50mm x 19mm x 8mm
• Pin Sayısı: 12 pin (4 ortak anot + 8 segment)
• Display Materyal: Epoksi reçine kaplamalı
• Ürün Ömrü: >50,000 saat
• Çoklu Hanelerde Kullanım: Multiplexing (zaman paylaşımlı sürme) yöntemi ile

Bağlantı ve Kullanım

14mm 4'lü Ortak Anot Display'in Arduino ve diğer mikrodenetleyicilerle bağlantısı ve kullanım talimatları.

Ortak anot display bağlantısı:

• Ortak Anot Pinleri: Arduino 5V veya besleme voltajına bağlanır
• Segment Pinleri (a-g ve DP): Her biri akım sınırlayıcı direnç üzerinden Arduino dijital pinlerine bağlanır
• Segment Kontrolü: Segmenti açmak için ilgili pini LOW (0), kapatmak için HIGH (1) yapın

Multiplexing (çoğullama) yöntemi:

• Dört haneyi aynı anda sürmek için 12 pin yerine, sadece 8 segment pini + 4 anot pini (toplam 12 pin) kullanabilirsiniz
• Bu yöntemde, her seferinde bir hane aktif edilir ve ilgili segmentler sürülür
• Haneler arasında hızlı geçiş yaparak (>100Hz), göz yanılsaması ile tüm hanelerin aynı anda yanıyormuş gibi görünmesi sağlanır

Arduino ile sürüş örneği:

• 74HC595 shift register kullanarak pin sayısını azaltabilirsiniz (3 Arduino pini ile 8 segment kontrol edilebilir)
• Bir dijital pin üzerinden ortak anot pinine darbe göndererek haneler arasında geçiş yapılabilir
• Zamanlama kritiktir: Her hane için 1-5ms arası aktif süresi ve tüm haneler için 10-20ms yenileme döngüsü önerilir

Dikkat edilmesi gerekenler:

• Segmentlerin doğru sırasıyla bağlandığından emin olun (a-g ve DP)
• Akım sınırlayıcı dirençler olmadan doğrudan bağlantı yapmayın
• Multiplexing yaparken, tüm segmentlerin aynı anda aktif olması durumunda güç tüketimini hesaba katın
• Statik elektriğe karşı önlem alın; display bağlantıları yapılırken Arduino'nun güç bağlantısını kesin

Uygulama Alanları

14mm 4'lü Ortak Anot Display'in kullanılabileceği çeşitli projeler ve uygulama alanları.

Zaman ve Sayaç Uygulamaları

• Dijital saatler
• Geri sayım zamanlayıcıları
• Kronometre sistemleri
• Üretim hattı sayaçları
• İnsan sayaçları

Ölçüm Sistemleri

• Sıcaklık göstergeleri
• Voltmetre ve ampermetre
• Dijital termometreler
• Nem ölçer ekranları
• RPM (devir) göstergeleri

Hobi ve Eğitim Projeleri

• Skor göstergeleri
• Oyun sistemleri
• Elektronik eğitim kitleri
• Kodlama pratikleri
• 7 segment display sürüş öğrenimi

Proje Örnekleri

14mm 4'lü Ortak Anot Display kullanılarak yapılabilecek detaylı proje örnekleri.

Arduino Tabanlı Dijital Saat

Arduino Nano, 14mm 4'lü ortak anot display, DS3231 RTC modülü ve birkaç buton kullanarak kompakt bir dijital saat yapabilirsiniz. 4 haneli display üzerinde saat ve dakika bilgisi gösterilir. Ortadaki nokta, saniyeleri belirtmek için yanıp söner. DS3231 RTC modülü, hassas zaman tutmayı sağlar ve elektrik kesintilerinde bile çalışmaya devam eder. Butonlar yardımıyla saat ve dakika ayarları yapılabilir. Işık sensörü (LDR) ekleyerek, ortam ışığına göre display parlaklığını otomatik ayarlayan bir sistem oluşturabilirsiniz. Bu saat, duvar montajı veya masa üstü kullanımı için kompakt bir kasaya yerleştirilebilir. Düşük güç tüketimi için multiplexing tekniği kullanıldığında, pil ile uzun süreli çalışma imkanı sağlanır.

Sıcaklık ve Nem Ölçer Monitörü

Arduino UNO, 14mm 4'lü ortak anot display, DHT22 sıcaklık/nem sensörü ve ek butonlar kullanarak bir çevresel izleme cihazı geliştirebilirsiniz. Display, dönüşümlü olarak sıcaklık ve nem değerlerini gösterir. Sıcaklık gösterilirken 'C' harfi, nem gösterilirken '%' sembolü için özel segment kombinasyonları kullanılır. Butonlar aracılığıyla ekran modları arasında geçiş yapılabilir. İsteğe bağlı olarak, belirli sıcaklık veya nem eşiklerinde aktifleşen bir alarm sistemi eklenebilir. Bu monitör, içerisine nem ve sıcaklık hassasiyeti olan ortamlar (seralar, elektronik laboratuvarları, gıda saklama alanları) için ideal bir izleme aracıdır. SD kart modülü eklenerek, veriler kaydedilebilir ve sonradan analiz edilebilir.

Dijital Voltmetre ve Ampermetre

Arduino Pro Mini, 14mm 4'lü ortak anot display, ACS712 akım sensörü ve gerilim bölücü devre kullanarak bir dijital ölçüm cihazı yapabilirsiniz. Display, gerilim ve akım değerlerini dönüşümlü olarak gösterir. Arduino'nun analog pinleri üzerinden ölçülen değerler, kalibre edilerek doğru ölçüm sonuçları elde edilir. Segment kombinasyonları ile 'V' ve 'A' harfleri gösterilerek, hangi değerin görüntülendiği belirtilir. Değerler, float tipinde hesaplanır ve integer'a dönüştürülerek hane hane ekranda gösterilir. Tüm sistem küçük bir muhafaza içine monte edilebilir ve taşınabilir güç kaynaklarını test etmek, elektronik projelerin güç tüketimini ölçmek veya pil durumunu izlemek için kullanılabilir. İki buton eklenerek min/max değerleri kaydetme fonksiyonu eklenebilir.

Sorun Giderme ve İpuçları

14mm 4'lü Ortak Anot Display kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Segmentler Çok Zayıf Görünüyor: Akım sınırlayıcı dirençlerin değerini düşürün. 220Ω yerine 150Ω deneyebilirsiniz.
• Bazı Segmentler Yanmıyor: İlgili segment bağlantılarını kontrol edin. Pinler arasında yanlış bağlantı veya kısa devre olabilir.
• Yanlış Rakamlar Görünüyor: Segment pinlerinin doğru sırada bağlandığını kontrol edin. a-g segmentlerinin dizilimi farklı olabilir.
• Multiplexing Titreme Yapıyor: Yenileme frekansını artırın. En az 100Hz yenileme hızı kullanın.
• Arduino Reset Oluyor: Toplam akım çekimini kontrol edin. Güç kaynağı yetersiz olabilir veya ayrı güç kaynağı kullanmanız gerekebilir.

Performans İpuçları

• Parlaklık ve güç tüketimi arasında denge için en uygun direnç değerini bulun
• Multiplexing kodlarını optimize ederek CPU yükünü azaltın
• Kullanılmayan segmentleri tamamen kapatarak güç tasarrufu sağlayın
• Parlak ortamlar için kırmızı filtre ekleyerek kontrast artırın
• Özel karakterler için segment kombinasyonlarını önceden tanımlayın

Paket İçeriği

• 14mm 4'lü Ortak Anot Display (Kırmızı)
