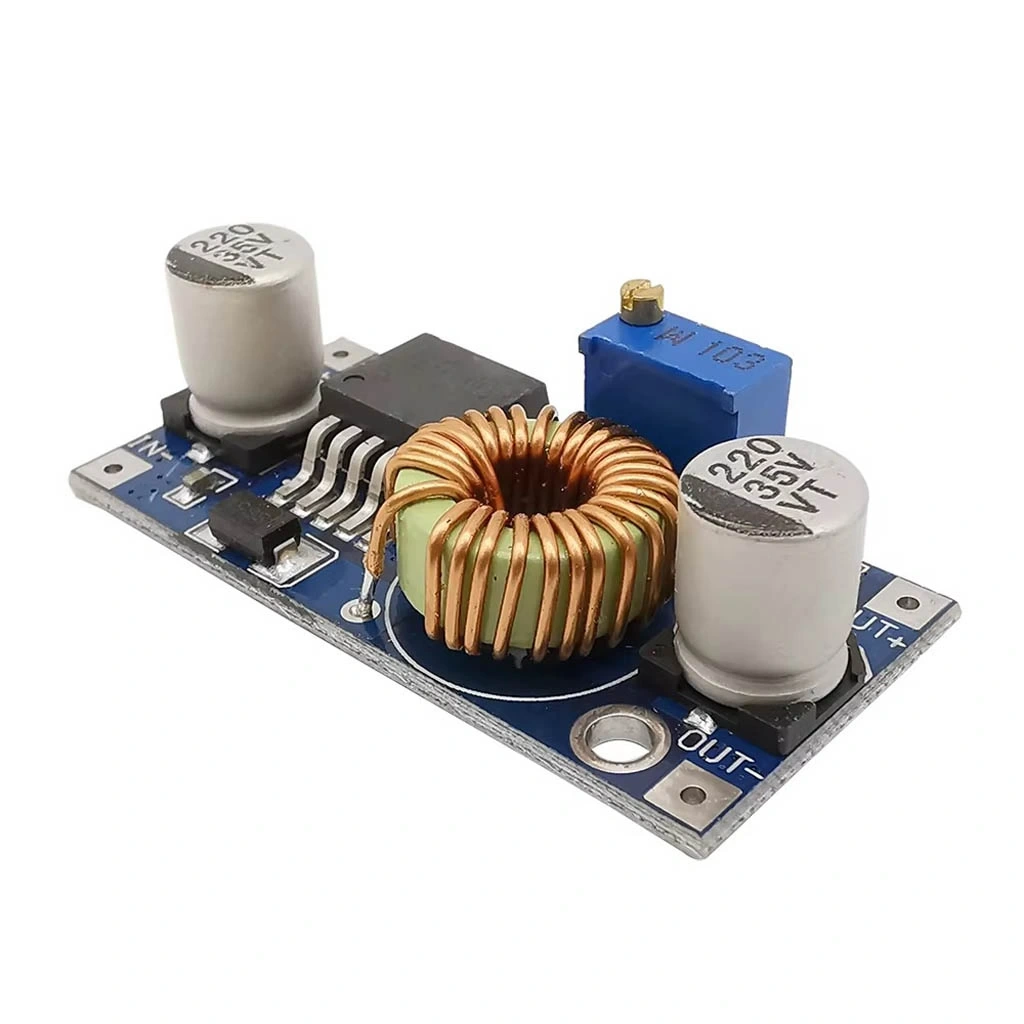

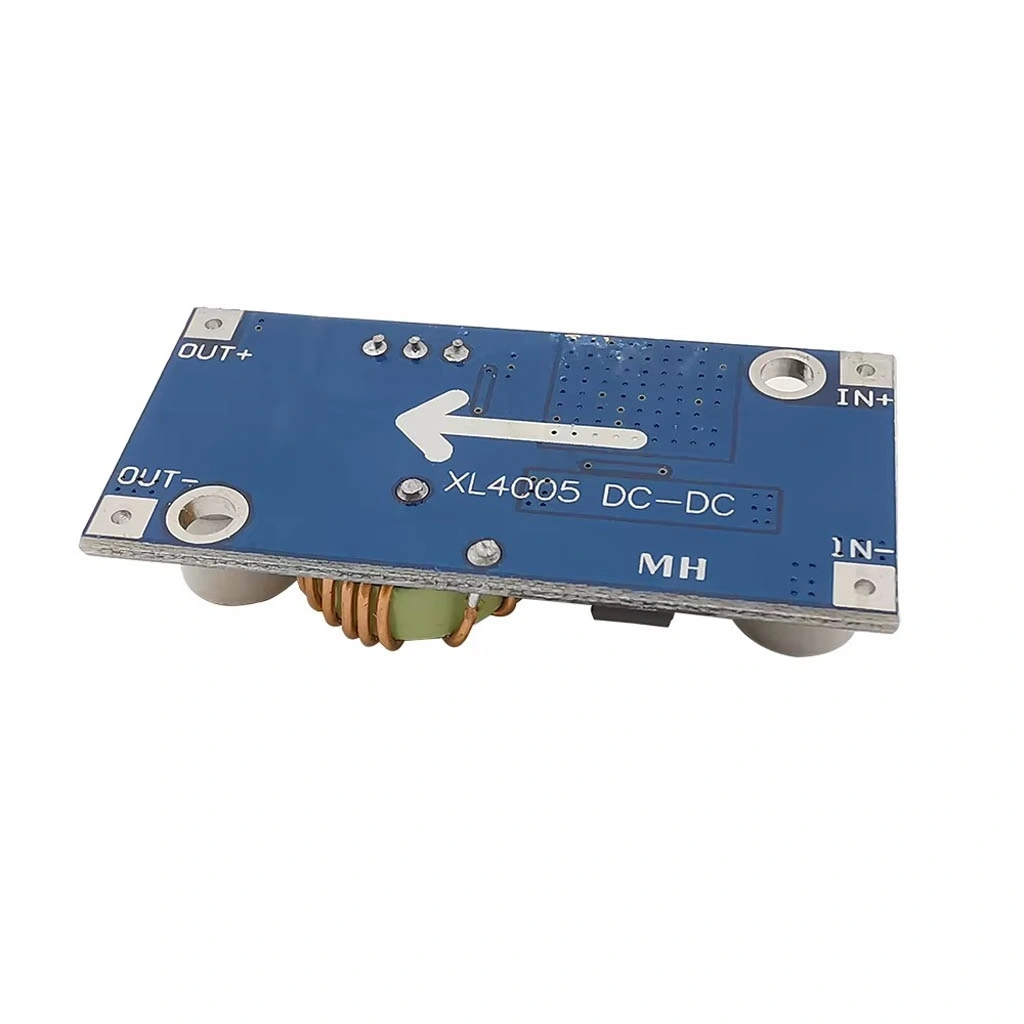

XL4005 DC-DC 5-32V 1.25-32V Ayarlanabilir Voltaj Düşürücü Modül

XL4005 DC-DC 5-32V 1.25-32V Ayarlanabilir Voltaj Düşürücü Modül

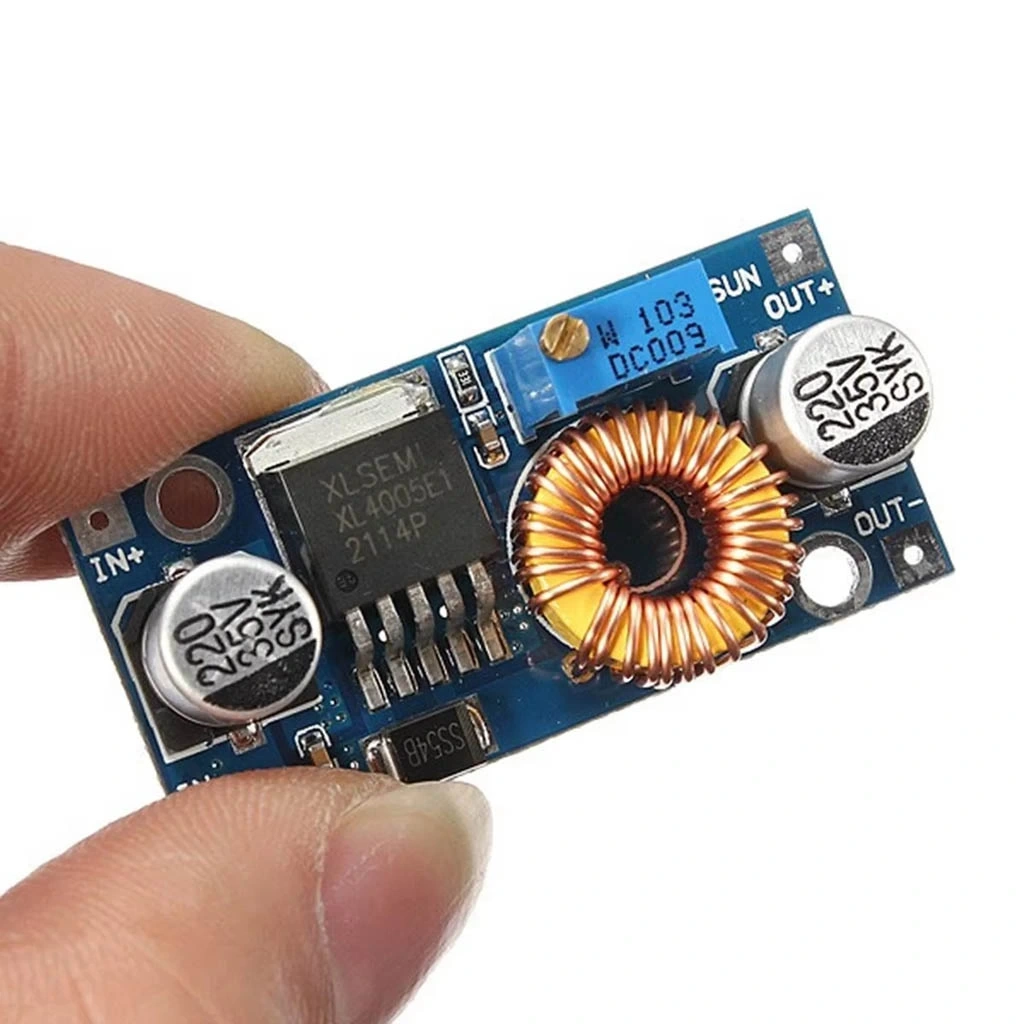

XL4005 DC-DC voltaj düşürücü modül, yüksek verimli adım düşürücü dönüştürücü özellikleriyle dikkat çeker. 5-32V giriş voltajı aralığında çalışır ve 1.25-32V arasında ayarlanabilir çıkış sağlar.

5A sürekli çıkış akımı sunan bu modül, kompakt boyutu ve kolay kullanımıyla elektronik projeleriniz için ideal bir güç kaynağı çözümüdür. Arduino ve diğer mikrodenetleyici projelerinde güvenle kullanılabilir.

Üzerindeki potansiyometre sayesinde çıkış voltajını hassas bir şekilde ayarlayabilirsiniz. Verimli tasarımı sayesinde düşük ısı üretimi ve sabit voltaj çıkışı sağlar.

XL4005 modülü, LED aydınlatma sistemleri, robotik projeler ve elektronik devreler için güvenilir bir güç çözümüdür. Voltaj Dönüştürücüler kategorimizde bulunan bu ürün, güç dönüşüm ihtiyaçlarınız için mükemmel bir seçenektir.

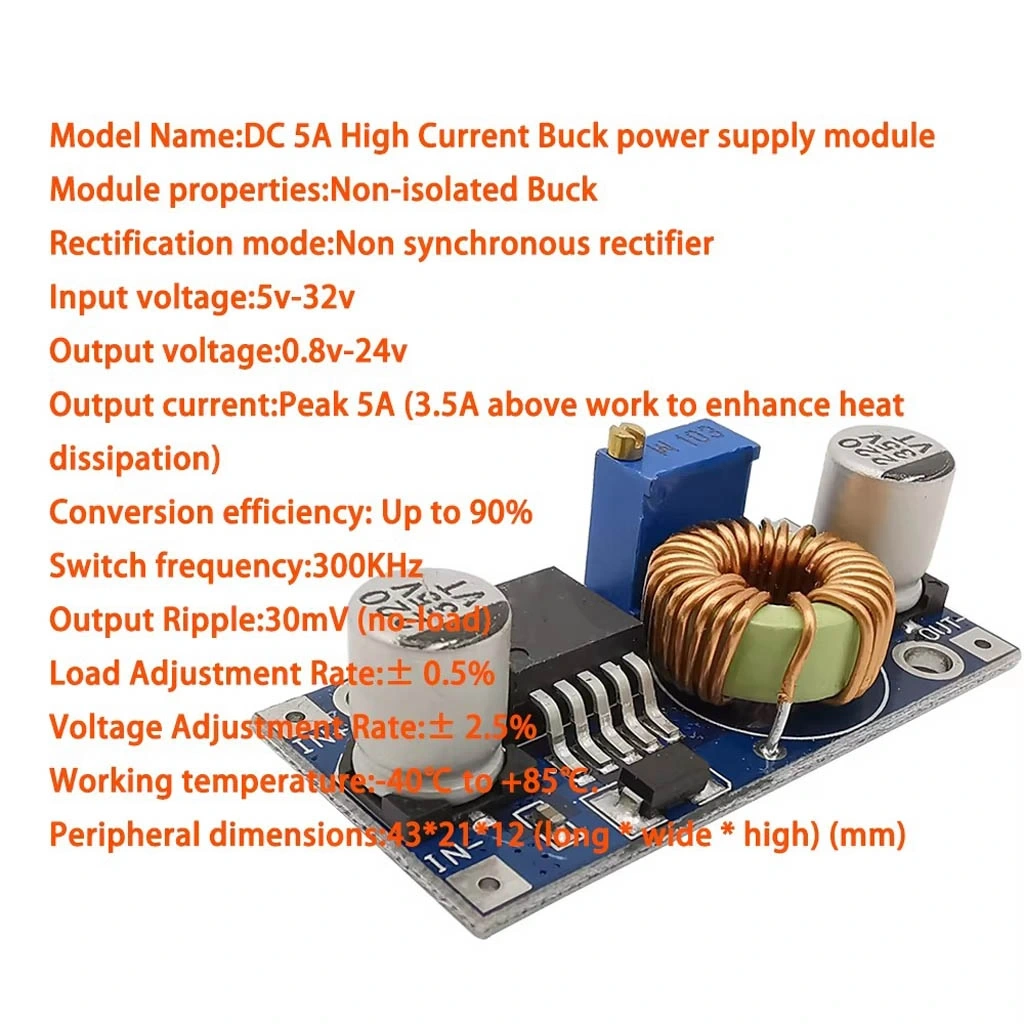

Teknik Özellikler

XL4005 DC-DC Voltaj Düşürücü modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Dönüştürücü Tipi: Buck (Adım Düşürücü)
• Kontrol Entegresi: XL4005 Entegresi
• Giriş Voltajı: 5V - 32V DC
• Çıkış Voltajı: 1.25V - 32V DC (Ayarlanabilir)
• Maksimum Çıkış Akımı: 5A
• Verimlilik: %94'e kadar
• Anahtarlama Frekansı: 300kHz
• Çıkış Voltaj Dalgalanması: <50mV
• Çıkış Voltajı Ayarı: Potansiyometre ile
• LED Gösterge: Güç göstergesi için kırmızı LED
• Koruma Özellikleri: Termal koruma
• Bağlantı Terminalleri: Vidalı terminaller
• Soğutma: Entegre üzerinde alüminyum soğutucu
• Çalışma Sıcaklığı: -40°C ~ +85°C
• Montaj Delikleri: 2 adet, 3mm çapında

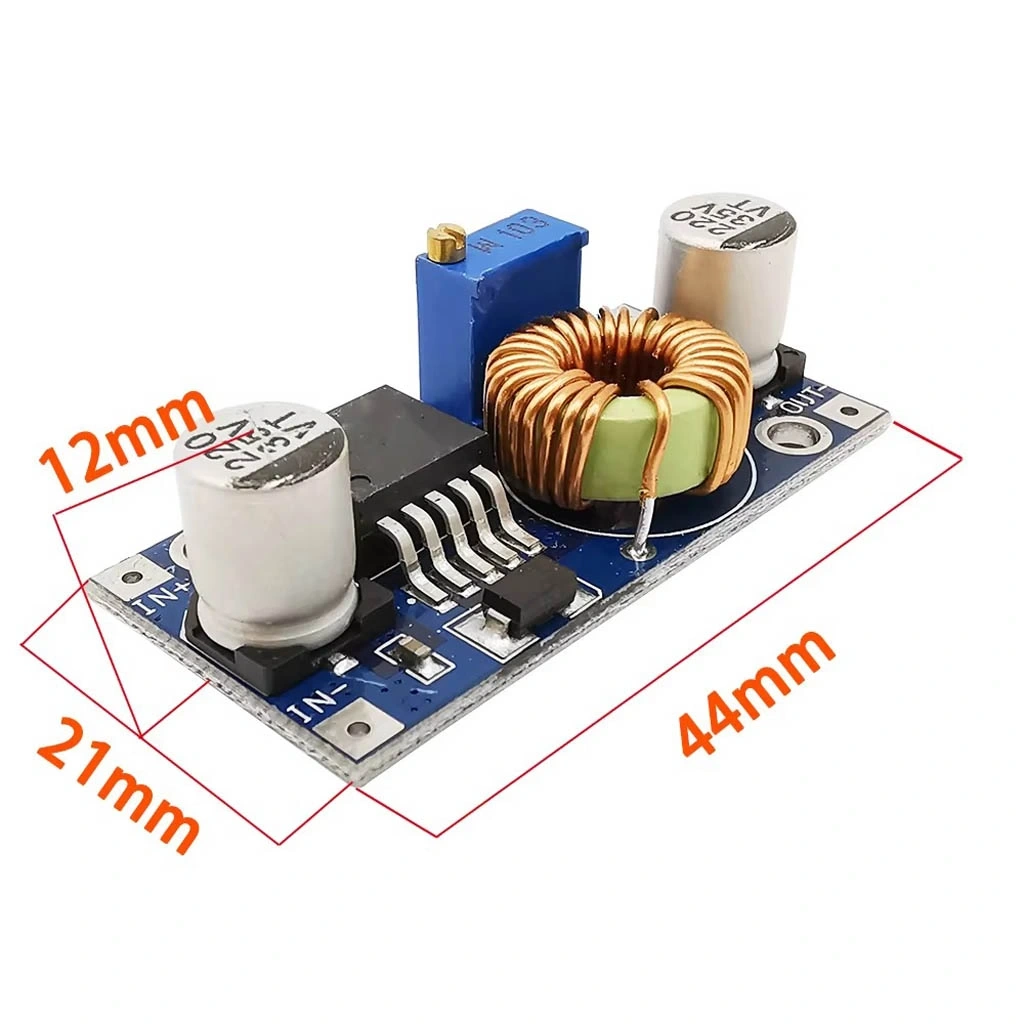

• Boyutlar: 48mm x 23mm x 14mm (UxGxY)
• Ağırlık: Yaklaşık 12g

Bağlantı ve Kullanım

XL4005 DC-DC dönüştürücü modülünün bağlantı ve kullanım talimatları aşağıda açıklanmıştır.

Temel Bağlantı:

• Modülün IN+ ve IN- terminallerine giriş güç kaynağını bağlayın (5-32V DC)
• OUT+ ve OUT- terminallerinden çıkış alabilirsiniz
• Bağlantı yapmadan önce polarite işaretlerini kontrol edin
• Yüksek akım gerektiren uygulamalar için kalın kablo kullanın

Voltaj Ayarı:

• Potansiyometreyi düz uçlu küçük tornavida ile ayarlayın
• Saat yönünde çevirmek çıkış voltajını artırır
• Saat yönünün tersine çevirmek çıkış voltajını azaltır
• Çıkış terminallerine bağlı multimetre ile voltajı izleyin
• Ayarı yaparken modülün yüksüz olması önerilir

Verimli Kullanım İçin Öneriler:

• Giriş voltajı ile çıkış voltajı arasındaki fark büyüdükçe verimlilik düşer
• Yüksek akım çekilen uygulamalarda modülün soğutmasına dikkat edin
• Uzun süre maksimum akımda çalıştırmayın, nominal değerin %80'i civarında kullanın
• Titreşimli ortamlarda terminal vidalarının gevşemediğinden emin olun
• Hassas elektronik için ek filtre kondansatörleri kullanabilirsiniz

Uygulama Alanları

XL4005 DC-DC Voltaj Düşürücü modülünün kullanılabileceği çeşitli uygulama alanları.

Elektronik Projeler

• Arduino ve mikrodenetleyici projeleri için güç kaynağı
• Sensör devreleri için düzenlenmiş voltaj
• Prototip geliştirme ve test devreleri
• Hobi elektronik uygulamaları

LED Aydınlatma

• 12V/24V besleme ile LED şerit kontrolü
• Sabit akım LED sürücüleri
• Taşınabilir LED aydınlatma sistemleri
• Düşük voltajlı aydınlatma projeleri

Araç Elektroniği

• 12V/24V araç sisteminden 5V cihazları besleme
• Araç içi elektronik aksesuarlar
• GPS ve telemetri sistemleri
• Araç ses sistemleri

Endüstriyel Uygulamalar

• Otomasyon kontrol sistemleri
• Sensör ve ölçüm devreleri
• Düşük güçlü motor sürücüleri
• Veri toplama sistemleri

Proje Örnekleri

XL4005 DC-DC Voltaj Düşürücü modülü kullanılarak yapılabilecek proje örnekleri.

Taşınabilir Güç Kaynağı

XL4005 modülü ile kompakt bir taşınabilir güç kaynağı yapabilirsiniz. Giriş için 12V veya 18V'luk bir pil paketi kullanın. Modülü bir proje kutusuna yerleştirin. Çıkış voltajını ayarlamak için potansiyometreyi dışarı alın. Çıkış voltajını gösteren basit bir dijital voltmetre ekleyin. Çıkışa USB portları ve DC soketler ekleyerek çeşitli cihazları şarj edebilirsiniz. Bu güç kaynağı, saha çalışmalarında ve elektrik olmayan ortamlarda elektronik cihazlarınız için ideal bir yardımcıdır.

Akıllı LED Aydınlatma Sistemi

XL4005 modülünü kullanarak akıllı bir LED aydınlatma sistemi oluşturabilirsiniz. 24V güç kaynağından 12V LED şeritleri beslemek için modülü kullanın. Voltaj düşürücü çıkışı ile bir Arduino Nano veya ESP8266 kontrolörü birleştirin. Mikrodenetleyici üzerinden PWM sinyali ile LED parlaklığını kontrol edin. Sisteme LDR sensörü ekleyerek ortam ışığına göre otomatik parlaklık ayarı sağlayın. Wi-Fi veya Bluetooth modülü ile uzaktan kontrol özelliği ekleyin. Bu sistem, enerji tasarruflu ve kullanıcı dostu bir aydınlatma çözümü sunar.

Güneş Enerjili Şarj İstasyonu

XL4005 modülü ile güneş panelinden beslenen bir şarj istasyonu yapabilirsiniz. 18V çıkışlı güneş panelini doğrudan modüle bağlayın. Çıkış voltajını 5V'a ayarlayarak USB cihazlarını şarj edebilirsiniz. Sistemin girişine diyot ekleyerek gece geri akımı engelleyin. Giriş ve çıkışa büyük kapasiteli kondansatörler ekleyerek voltaj dalgalanmalarını filtreleyin. Opsiyonel olarak, girişe bir lityum pil ve şarj kontrol devresi ekleyerek güneş olmadığında da çalışmasını sağlayın. Bu şarj istasyonu, kamp, doğa yürüyüşleri veya acil durumlar için ideal bir çözümdür.

Sorun Giderme ve İpuçları

XL4005 DC-DC Voltaj Düşürücü modülü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltajı Yok: Giriş voltajını kontrol edin, en az 5V olmalıdır. Polarite kontrolü yapın. Potansiyometreyi çevirerek voltaj ayarını kontrol edin. Terminal bağlantılarını sıkın.
• Kararsız Çıkış Voltajı: Giriş kaynağınızın yetersiz akım sağladığını kontrol edin. Giriş kısmına büyük kapasiteli kondansatör (470-1000uF) ekleyin. Yüksek yüklerde çıkış düşebilir, yükü azaltın.
• Aşırı Isınma: Modülün yüksek akımda veya büyük voltaj düşüşüyle çalıştığını kontrol edin. Ek soğutucu ekleyin veya fan ile soğutma sağlayın. Yük akımını azaltın veya daha yüksek giriş voltajı kullanın.
• Düşük Verimlilik: Giriş ve çıkış voltajını birbirine yakın tutun. Yüksek voltaj farkları verimliliği düşürür. Bağlantı kablolarını kısa ve kalın tutarak direnci azaltın.
• Çıkışta Gürültü/Dalgalanma: Çıkışa düşük ESR değerli kondansatör (100-220uF) ekleyin. Giriş filtrelemesini iyileştirin. Hassas cihazlar için LC filtresi veya ek lineer regülatör kullanın.

Performans İpuçları

• Yüksek akım gerektiren uygulamalarda iyi soğutma sağlayın
• Giriş voltajını çıkış voltajına yakın tutarak verimi artırın
• Uzun kablolar voltaj düşüşüne neden olur, kısa kablolar kullanın
• Voltajı her zaman yüksüz durumda ayarlayın, sonra yükü bağlayın
• Modülün yakınında manyetik bileşenler bulundurmayın
• Hassas ölçüm ekipmanı için ek filtreleme yapın
