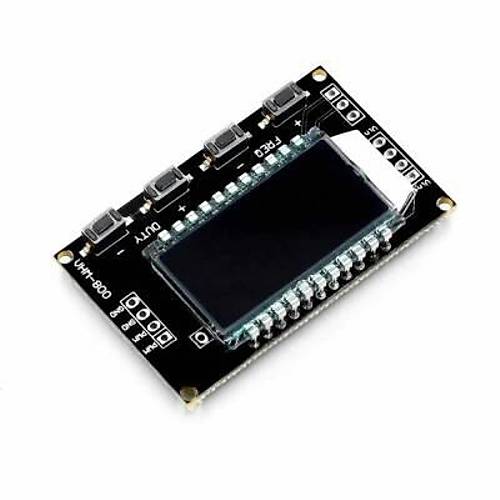

VHM-800 PWM Sinyal Jeneratörü Devresi

Bu cihaz, PWM hız kontrolü (örneğin motor sürücüleri) ve diğer mikro denetleyici kullanımlarını içeren deneysel gelişim için kare dalga sinyali üretme yeteneğine sahiptir. Seri Protokol TTL (TXD ve RXD pinleri) ile kontrol edilebilir. Kararlı ve güvenilir ve kullanımı oldukça basittir.

Teknik Özellikler:

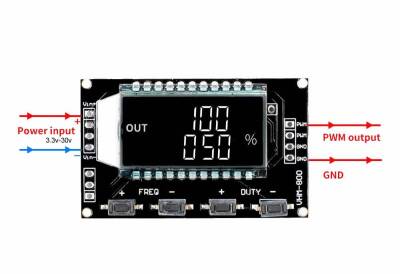

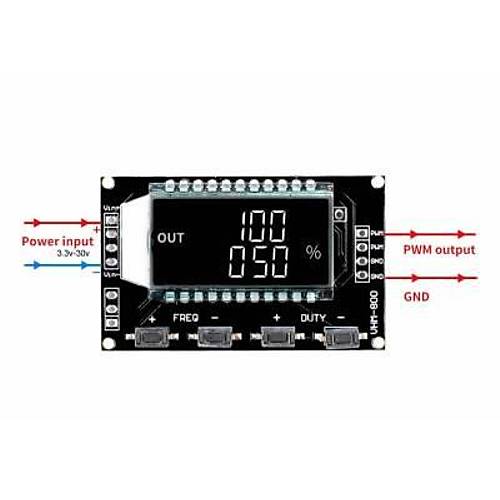

Çalışma Gerilimi: 3,3 - 30 VDC
Frekans Aralığı: 1Hz - 150 KHz
Frekans Doğruluk: Her aralıktaki doğruluk yaklaşık% 2\\\'dir
Sinyal Yükü Kapasitesi: 5 - 30 mA
Çıkış Genliği: Besleme Gerilimine Eşit PWM Genlik
Çalışma Sıcaklığı: -20 - +70 Santigrat

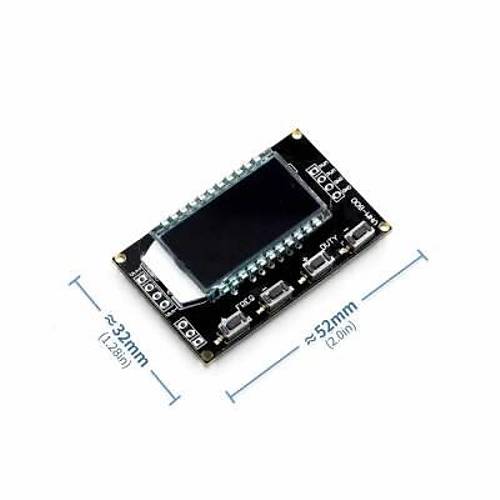

Boyutlar: 52 x 32 x 10 mm

İletişim Standardı:

9600 bps Veri bitleri: 8
Durdurma biti: 1
Kontrol basamağı: yok
Akış kontrolü: yok

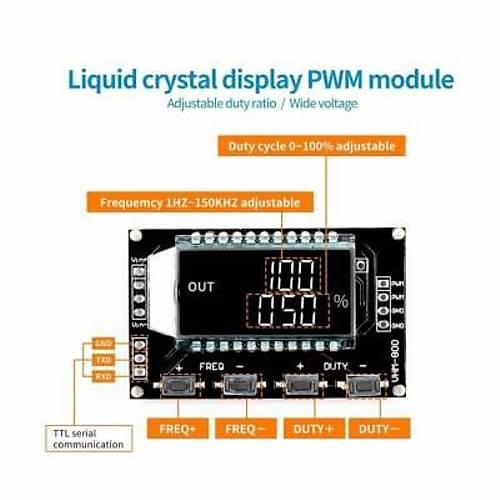

Seri iletişim

1) PWM\\\'nin frekansını ayarlama:

Komut "F101": Frekansı 101 HZ (001 ila 999) olarak ayarlayın

"F1.05" komutu: 1.05 KHZ (1.00 ~ 9.99) sıklığını ayarla

Komut "F10.5": Frekansı 10.5KHZ (10.0 ~ 99.9) olarak ayarlayın.

Komut "F1.0.5": 105KHZ frekansını ayarlayın (1.0.0 ~ 1.5.0)

2) PWM görev döngüsünün ayarlanması:

D X X X ": PWM görev çevrimini X X X olarak ayarlayın; (001 ~ 100)

Örnek: "D050”, PWM görev çevriminin% 50 olduğunu belirler

3) set parametresini okuyun

Ayarlanan parametreleri okumak için bir "read" dizisi gönderin.

Başarıyla dönerek ayarlayın: AŞAĞI.

Kurulum geri dönemedi: FALL.
