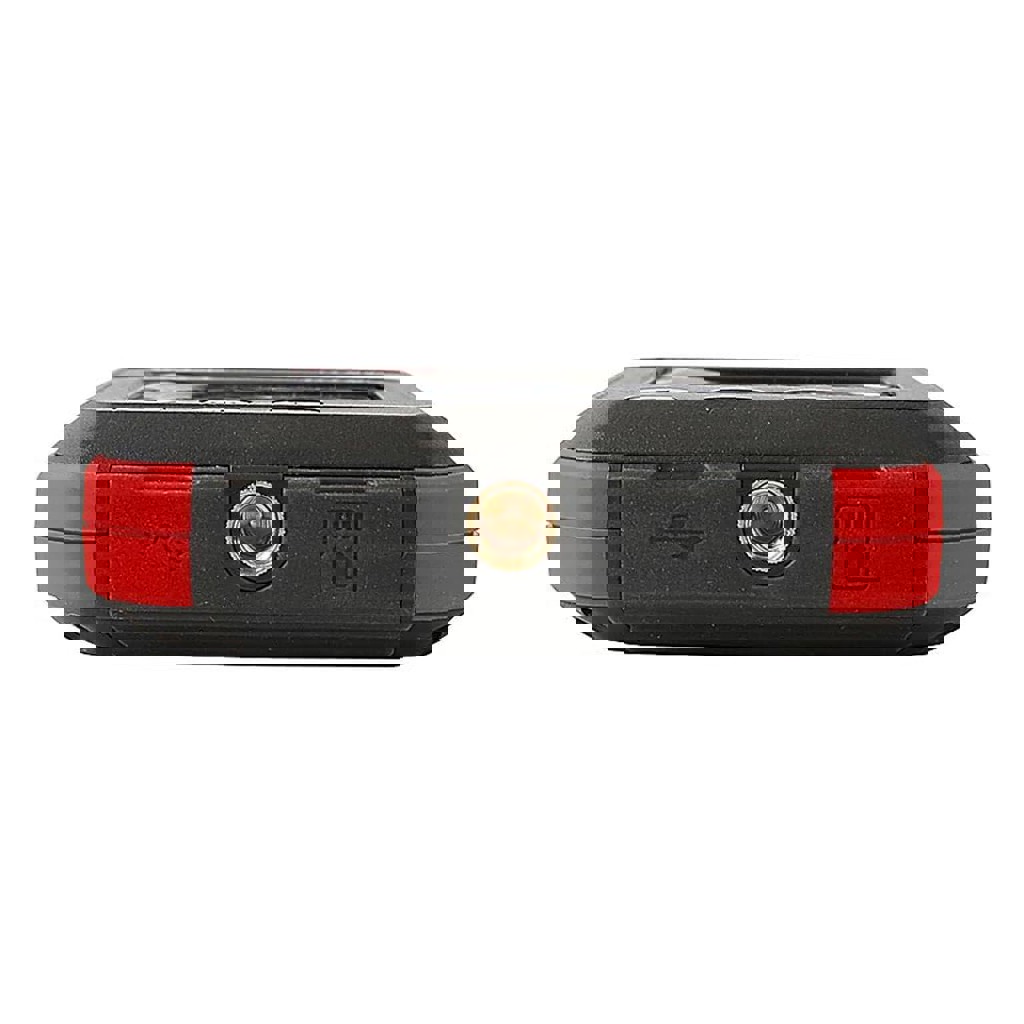

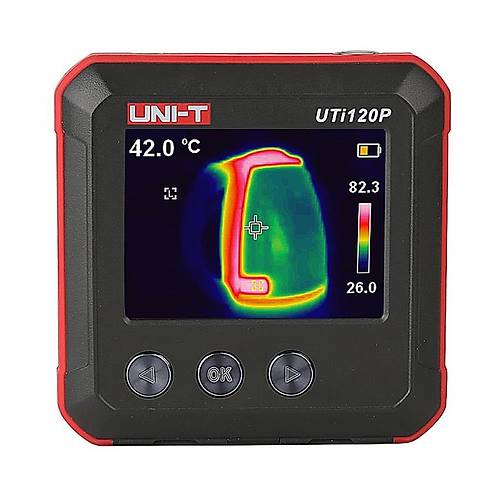

UNI-T UTi120P Termal Görüntüleyici Kamera

UNI-T UT682D Kablo Bulucu ve Test Cihazı

UNI-T UT682D Kablo Bulucu ve Test Cihazı, ağ kablosu arıza tespiti ve hat takibi için tasarlanmış profesyonel bir ölçüm cihazıdır. Verici ve alıcı ünitelerden oluşan bu set, karmaşık kablo sistemlerinde sorun giderme ve kablo tanımlama işlemlerini kolaylaştırır.

UTP, STP, koaksiyel ve telefon kablolarıyla uyumlu olan UT682D, hat takibi, kablo eşleştirme, kısa devre ve açık devre tespiti gibi önemli testleri hızlı ve doğru şekilde gerçekleştirir. Kullanıcı dostu arayüzü ve LED göstergeleri ile tespit edilen sorunları anında görüntüleyerek, ölçüm ve test aletleri arasında ağ teknisyenleri için vazgeçilmez bir araç haline gelir.

İnşaat, ağ kurulumu ve bakım projelerinde zaman kazandıran UT682D, dayanıklı yapısı ve kompakt tasarımıyla sahada kullanım için idealdir. UNI-T markasının güvenilirliğini taşıyan bu diğer ölçü aletleri kategorisindeki ürün, profesyonel ağ teknisyenlerinden DIY meraklılarına kadar geniş bir kullanıcı kitlesine hitap eder.

Teknik Özellikler

UNI-T UT682D Kablo Bulucu ve Test Cihazı'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Marka: UNI-T
• Model: UT682D
• Ürün Tipi: Kablo Bulucu ve Test Cihazı
• Desteklenen Kablo Tipleri: UTP, STP, Koaksiyel, Telefon Kablosu
• Maksimum Kablo Uzunluğu: 300 metre
• Kablo Hatası Tespit Mesafesi: 100 metreye kadar
• Test Fonksiyonları: Hat takibi, kablo eşleştirme, açık devre, kısa devre, çapraz bağlantı tespiti
• Sinyal Çıkış Frekansı: 500,00 Hz
• Sinyal Modu: Sürekli ve değişken modlar
• Güç Kaynağı (Verici): 9V DC pil (6F22)
• Güç Kaynağı (Alıcı): 9V DC pil (6F22)
• Pil Ömrü: Yaklaşık 60 saat (normal kullanımda)
• Otomatik Kapanma: 30,00 dakika
• Düşük Pil Göstergesi: Var
• Konektörler: RJ11, RJ45, BNC (F tipi adaptör ile)
• Ekran: LED göstergeler
• Ton Seviyesi Ayarı: Var (Alıcı ünitede)
• Ses Çıkışı: Entegre hoparlör ile sesli uyarı
• İz Sürme Hassasiyeti: Ayarlanabilir
• Çalışma Sıcaklığı: 0°C - 40°C
• Depolama Sıcaklığı: -20°C - 60°C
• Boyutlar (Verici): 125 × 55 × 30mm
• Boyutlar (Alıcı): 218 × 46 × 29mm
• Ağırlık (Verici): Yaklaşık 120g (pil dahil)
• Ağırlık (Alıcı): Yaklaşık 100g (pil dahil)
• Koruma Derecesi: IP20
• Sertifikalar: CE, RoHS

Kullanım Alanları

UNI-T UT682D Kablo Bulucu ve Test Cihazı'nın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Ağ ve BT Altyapısı

• Ağ kablolarının duvar veya tavan içindeki rotalarının belirlenmesi
• Ofis ortamlarında karışık kablo demetlerinin tanımlanması
• Patch panel ve switch bağlantılarının doğrulanması
• Ethernet kablolarında kısa devre ve açık devre tespiti
• LAN kablolarında çapraz bağlantı hatalarının tespiti

Telekomünikasyon

• Telefon hatlarının izlenmesi ve tanımlanması
• Telefon sistemlerinde kablo arızalarının tespiti
• PABX sistemlerinde port bağlantılarının doğrulanması
• Telefon dağıtım panellerinde hat tanımlama
• Çalışır durumdaki telefon hatlarının tespiti

Güvenlik ve CCTV Sistemleri

• Koaksiyel kamera kablolarının takibi
• CCTV kablo tesisatında arıza tespiti
• Güvenlik kamera sistemlerinde bağlantı doğrulama
• Koaksiyel kablolarda empedans uyumsuzluğu kontrolü
• Kamera konektör bağlantılarının test edilmesi

Bina ve İnşaat

• Duvar içindeki elektrik ve ağ kablolarının yerinin tespiti
• Yeni inşaatlarda kablo tesisat kontrolü
• Tadilat sırasında mevcut kabloların korunması
• Bina yönetim sistemleri kablolarının haritalandırılması
• Alçıpan duvarlar içindeki kabloların tespiti

Otomotiv

• Araç içi kablo sistemlerinin takibi
• Otomotiv elektrik sistemlerinde arıza tespiti
• Karoser içindeki kablo hatlarının belirlenmesi
• Araç multimedya sistem kablolarının test edilmesi
• Karavan ve tekne kablo sistemlerinin incelenmesi

Avantajlar ve Özellikler

UNI-T UT682D Kablo Bulucu ve Test Cihazı'nın sağladığı avantajlar ve öne çıkan özellikleri.

• Çoklu Kablo Desteği: UTP, STP, koaksiyel ve telefon kablolarıyla uyumlu
• Uzun Mesafe Takibi: 300 metreye kadar kablo takip kapasitesi
• Kapsamlı Test Özellikleri: Hat takibi, kablo eşleştirme ve arıza tespiti
• Kullanıcı Dostu: LED göstergeler ile kolay sonuç okuma
• Ayarlanabilir Ton Seviyesi: Farklı çevre koşullarına adaptasyon
• Kompakt Tasarım: Taşıma ve kullanım kolaylığı
• Uzun Pil Ömrü: 60 saate kadar kesintisiz kullanım
• Otomatik Kapanma: Pil tasarrufu için 30 dakika sonra otomatik kapanma
• Dayanıklı Yapı: Saha kullanımı için sağlam gövde
• Çift Mod Operasyon: Sürekli veya değişken ton sinyali seçeneği

Kullanım Kılavuzu

UNI-T UT682D Kablo Bulucu ve Test Cihazı'nın doğru ve verimli kullanımı için adımlar.

Kablo Tanımlama ve Takibi:

• Verici ünitesini tespit edilecek kabloya bağlayın (RJ45, RJ11 veya BNC)
• Verici ünitesini açın ve test modunu seçin
• Alıcı ünitesini açın ve hassasiyet seviyesini ayarlayın
• Alıcı probunu şüpheli kablolara veya duvar boyunca yaklaştırın
• En güçlü sinyal alınan nokta, aranan kablonun konumunu gösterir
• Kablonun rotasını takip etmek için alıcıyı sinyal boyunca hareket ettirin

Kablo Test Etme:

• Kablonun bir ucunu vericinin RJ45 veya RJ11 portuna bağlayın
• Diğer ucunu uzak konumdaki alıcıya bağlayın
• Verici ünitesindeki test düğmesine basın
• LED göstergeleri izleyerek kablo bağlantı durumunu kontrol edin
• Yeşil LED'ler doğru bağlantıyı, kırmızı LED'ler arızayı gösterir
• LED sıraları farklı ise çapraz bağlantı problemi var demektir

Kısa Devre ve Açık Devre Tespiti:

• Kablonun bir ucunu vericiye bağlayın
• Test moduna geçin
• LED göstergelerini inceleyin
• Sürekli yanan LED'ler kısa devre olduğunu gösterir
• Hiç yanmayan LED'ler açık devre olduğunu gösterir
• Sonuçları not alın ve problemli hattı tespit edin

Sorun Giderme ve İpuçları

UNI-T UT682D Kablo Bulucu ve Test Cihazı kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Zayıf Sinyal: Pil seviyesini kontrol edin veya alıcı hassasiyetini artırın
• Sinyal Yok: Bağlantı noktalarını ve kablo konektörlerini kontrol edin
• Yanlış Okumalar: Metal nesnelerden uzak durun ve elektromanyetik parazit kaynaklarını kontrol edin
• Cihaz Açılmıyor: Pilleri değiştirin veya doğru takıldığından emin olun
• Belirsiz Test Sonuçları: Kablo uzunluğunun 300 metrenin altında olduğundan emin olun

Verimli Kullanım İpuçları

• Elektrik hatlarına yakın ölçüm yaparken alıcı hassasiyetini düşürün
• Karışık kablo demetlerinde, test edilen kabloyu diğerlerinden mümkün olduğunca ayırın
• Uzun kablolarda, her 50-100 metrede bir sinyal gücünü kontrol edin
• Çalışan ağ ekipmanlarına bağlı kabloları test ederken dikkatli olun
• Düşük pil seviyesi test sonuçlarını etkileyebilir, düzenli kontrol edin

Profesyonel Kullanım Tavsiyeleri

• Kablo etiketleme sistemini kullanarak test edilen kabloları işaretleyin
• Çapraz bağlantıları test ederken standart T-568A veya T-568B konfigürasyonunu referans alın
• Koaksiyel kablo testleri için uygun adaptörleri kullanın
• Ağır elektromanyetik parazit olan ortamlarda, test işlemini farklı zamanlarda tekrarlayın
• Kısa devre tespitinde, metal yüzeylerle teması önlemek için kabloyu izole edin

Paket İçeriği

• UNI-T UT682D Kablo Bulucu ve Test Cihazı
