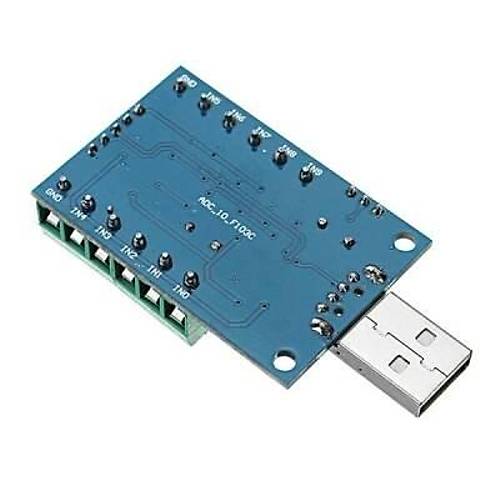

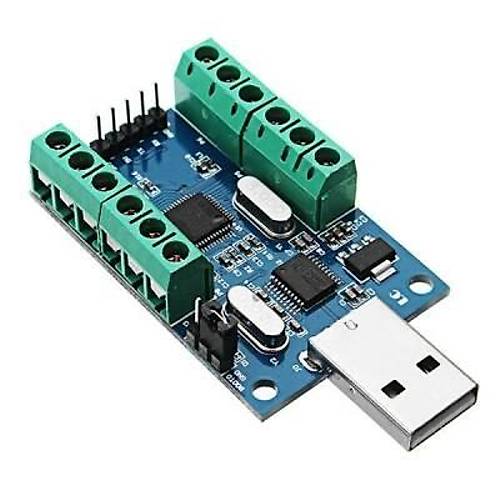

STM32 10 Kanal 12 Bit USB-UART İletişim ADC Modülü

• Devre STM32F103C8T6 çip kullanmaktadır.
• Onboard CH340 seri port USB çevirici çip kullanmaktadır. PC\\\'nizde AD örnekleme sonuçlarını görmek uygundur.
• Rezerve UART seri iletişim arayüzü, harici MCU\\\'ya bağlanabilir.
• Analog giriş kanalları: 10 kanal tek uçlu girişler.
• Örnekleme Voltaj giriş aralığı: 0-3.3V
• Güç kaynağı Voltajı: 5V / 3.3V
• Çözünürlük: 12 Bit (4096)

Özellikler:

• Boyutu: 50 * 33mm
• IN0-IN9: AD örnekleme Voltajı girişi;
• GND: güç kaynağı negatif / örnekleme Voltajı ortak topraklama arayüzü;
• TX, RX: UART iletişim arayüzü
• 3V3 / 5V: Ayrılmış 3.3V / 5V güç girişi bağlantı noktası
