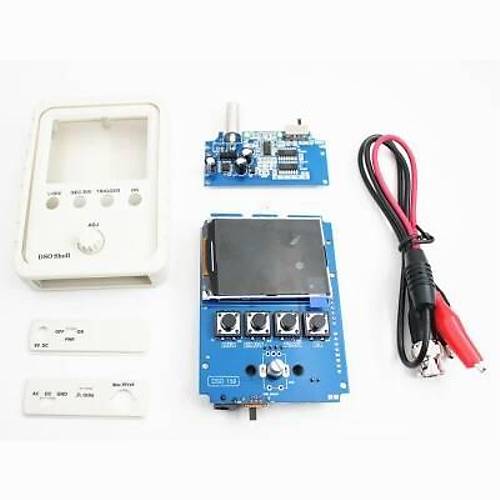

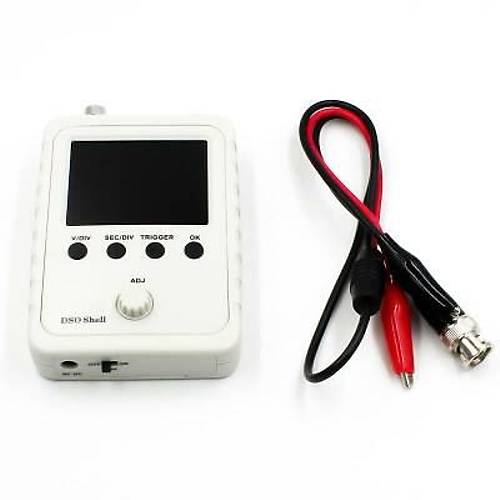

DSO150 Shell Montajlı Osiloskop Kiti

Özellikler:

• ARM Cortex-M3 işlemcisini (STM32F103C8) benimseyin ve 2,4 inç renkli TFT ekrana sahip.
• Bu kit bazında ikincil gelişim için kullanılır, örneğin Millivoltmeter, data logger olarak değiştirilebilir.
• Kurulumu ve kullanımı kolay talimatlarla birlikte gelir.
• Otomatik / Normal / Tek tetikleme modları ile moment dalga biçimini yakalamak kolaydır.
• Mevcut yükselen veya düşen kenar tetiği.
• Tetiklemeden önceki gözlemlenen önceki dalga şekli (negatif gecikme).
• Dalga biçimi görüntüsünü herhangi bir zamanda dondurabilir (HOLD işlevi).

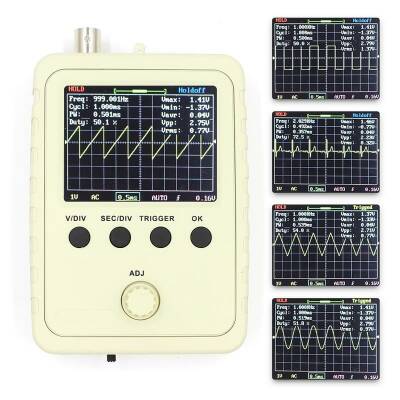

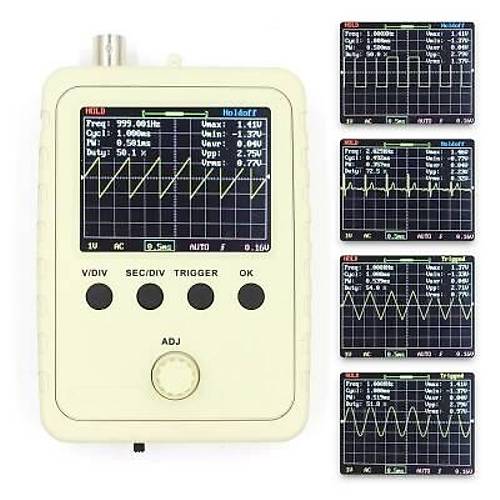

• Dalga şekli parametresi ile frekans, periyot, darbe genişliği, görev oranı, MAKS./MIN./AVG./Peak-Peak/virtual değerleri içeren dijital ekran.
• Dalga biçimi saklama işlevi: kapattıktan sonra dalga biçimini kaybetmez.
• Kısa devre ve açık devre tespiti: kullanıcının lehim hatasını bulmasına yardımcı olabilir.
• TFT kontrol cihazı tanıma fonksiyonu.
• SMD, yeni başlayanlar için daha uygun lehimlenmiştir.
• Maksimum Gerçek Zamanlı Örnekleme Hızı: 1MSa / s
• Analog Bant Genişliği: 0-200KHz
• Hassasiyet Aralığı: 5mV / div-20mV / idv
• Maksimum Giriş Voltajı: 50Vpk (1X prob)
• Giriş Empedansı: 1M ohm / 20pF
• Doğruluk: 12 bit
• Kayıt Uzunluğu: 1024 puan
• Birleştirme Modları: DC / AC / GND
• Zaman Baz Aralığı: 500s / Div - 10us / Div
• Tetikleme Modları: Otomatik, Normal ve Tekli
• Tetik Pozisyonu: Tampon Merkezi
• Besleme Gerilimi: DC 9V (8-10V)
• Akım Tüketimi: ~ 120mA @ 9V

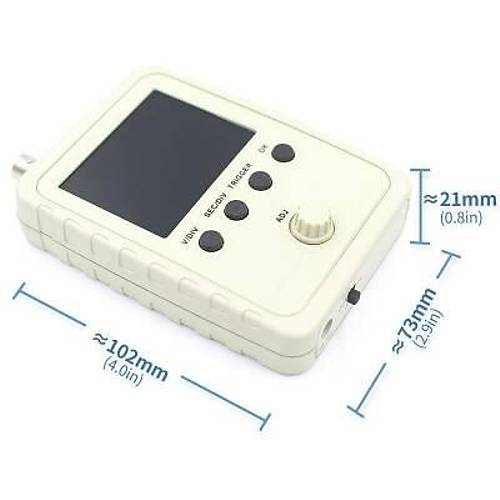

• Ana tahta boyutu: 94 * 65mm / 3.7 * 2.56in
• Analog Kart Boyutu: 65 * 47mm / 2.56 * 1.85in
• Ekran Boyutu: 52 * 40mm / 2 * 1.57in
• Paket Boyutu: 14.5 * 10 * 3.7cm / 5.7 * 3.94 * 1.45in
• Paket Ağırlığı: 179g / 6.33oz
