DS1820 PR-35 Sıcaklık Sensörü Entegresi

DS1820 PR-35 Sıcaklık Sensörü Entegresi

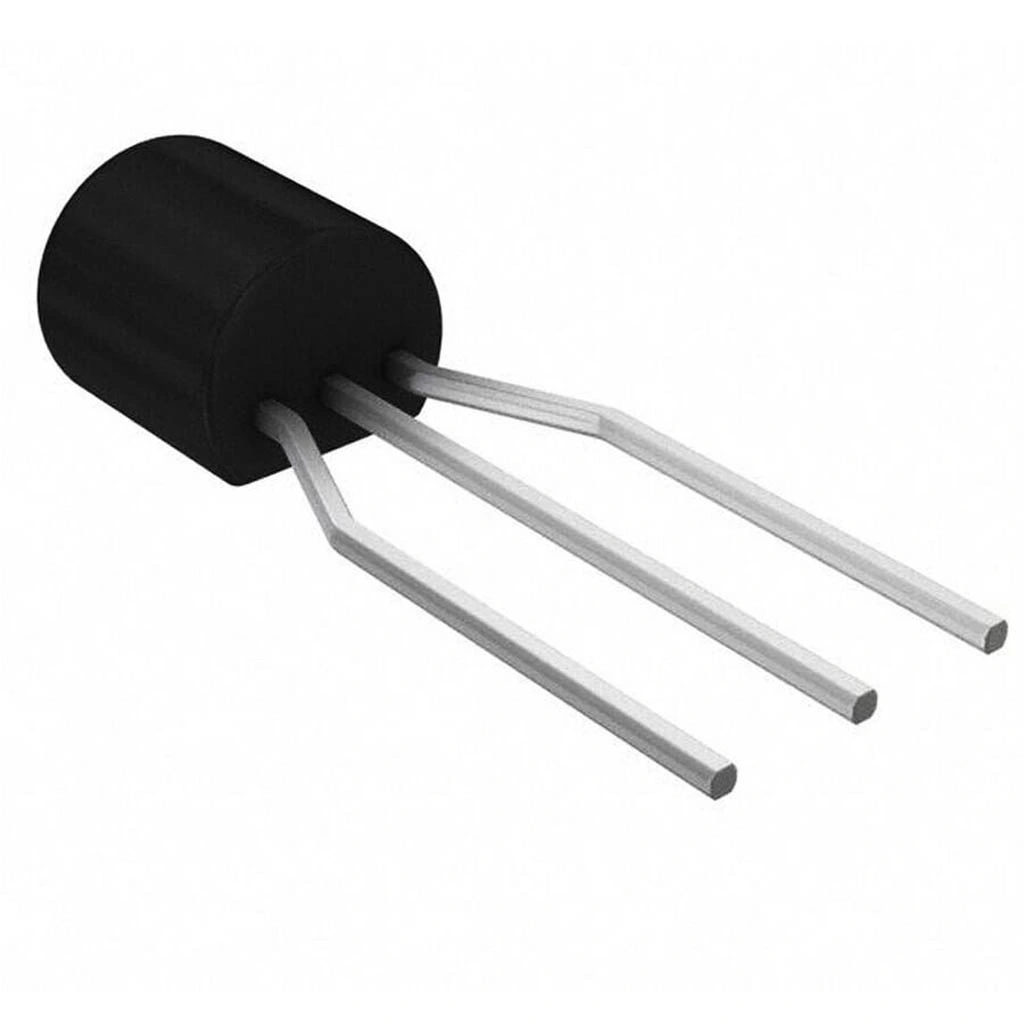

DS1820 PR-35 Sıcaklık Sensörü, dijital sıcaklık ölçümü yapabilen hassas bir entegredir. TO-92 paket yapısındaki bu sensör, -55°C ile +125°C arasında ölçüm yapabilir ve tek kablo arayüzü (1-Wire) sayesinde minimum pin kullanımıyla bağlantı sağlar.

9-bit çözünürlük sunan DS1820, güç kaynağından veya parasitic mod ile veri hattı üzerinden besleme alabilir. Arduino platformlarıyla uyumlu çalışır ve hazır kütüphaneleri mevcuttur.

Suya dayanıklı versiyonları da bulunan bu sensör, ±0.5°C hassasiyetle ölçüm yapabilir. Her bir sensör benzersiz bir seri numaraya sahiptir, bu sayede tek bir hat üzerinde çoklu sensör kullanımına olanak tanır.

DS1820, hava durumu istasyonlarından ev otomasyonuna kadar birçok projede kullanılabilir. Modüller kategorisindeki sıcaklık ölçüm çözümleri arasında popüler bir seçenektir.

Teknik Özellikler

DS1820 PR-35 Sıcaklık Sensörünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Sıcaklık Ölçüm Aralığı: -55°C ile +125°C (-67°F ile +257°F) geniş aralık
• Hassasiyet: ±0.5°C (0°C ile +70°C arasında) doğruluk
• Çözünürlük: 9-bit (0.5°C adımlarla)
• Haberleşme Protokolü: 1-Wire (tek kablolu haberleşme)
• Besleme Voltajı: 3.0V - 5.5V
• Paket Tipi: TO-92 (transistör benzeri paket)
• Pinler: 3 pin (GND, DQ, VDD)
• Ölçüm Süresi: Maksimum 750ms (tipik değer)
• Parazitik Besleme: Destekler (2 kablolu bağlantı)
• Benzersiz ID: Her sensör için 64-bit seri numarası
• Alarm Fonksiyonu: Programlanabilir yüksek/düşük sıcaklık alarmları
• Güç Tüketimi: 1mA (aktif), <1µA (bekleme)
• Çalışma Sıcaklığı: -55°C ile +125°C
• Boyutlar: Yaklaşık 4.5mm x 4.5mm x 3.0mm (TO-92 paket)

Bağlantı ve Kullanım

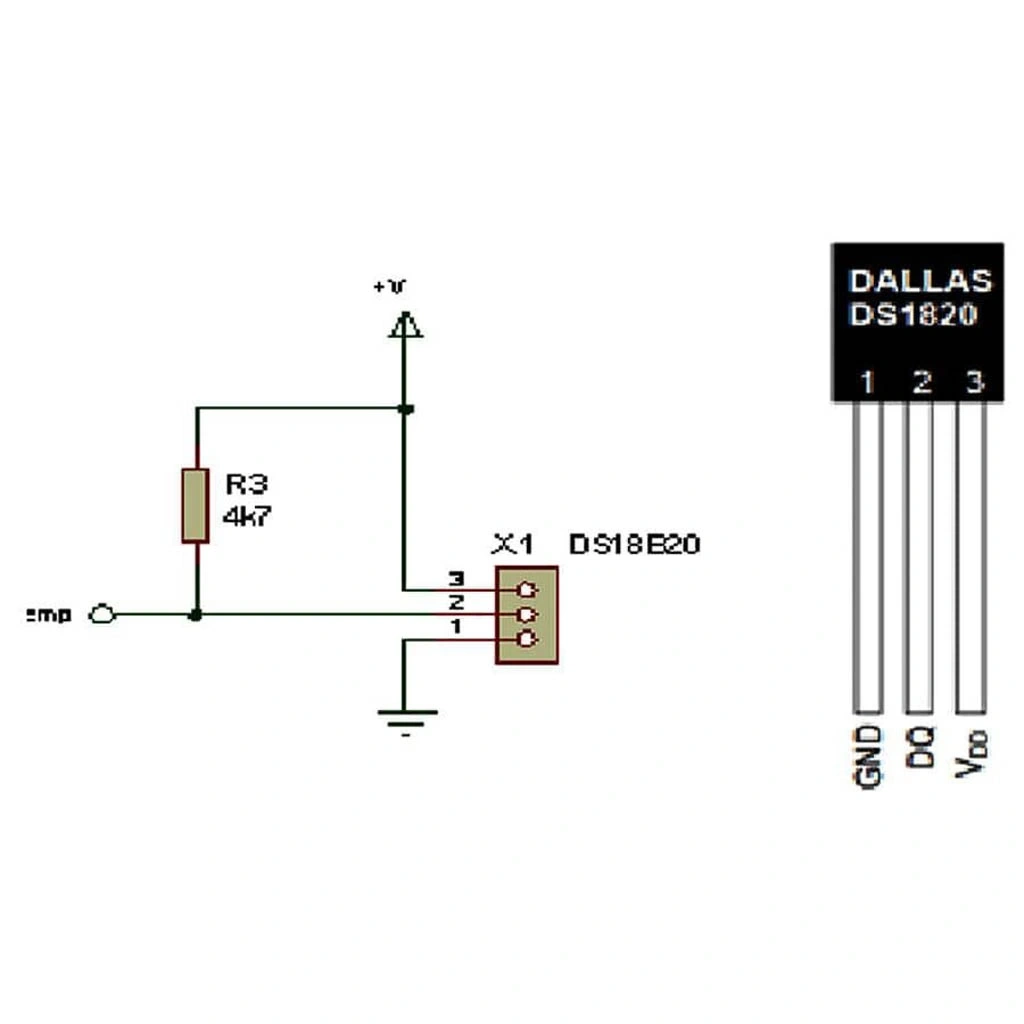

DS1820 PR-35 Sıcaklık Sensörünün bağlantı şeması ve kullanım talimatları.

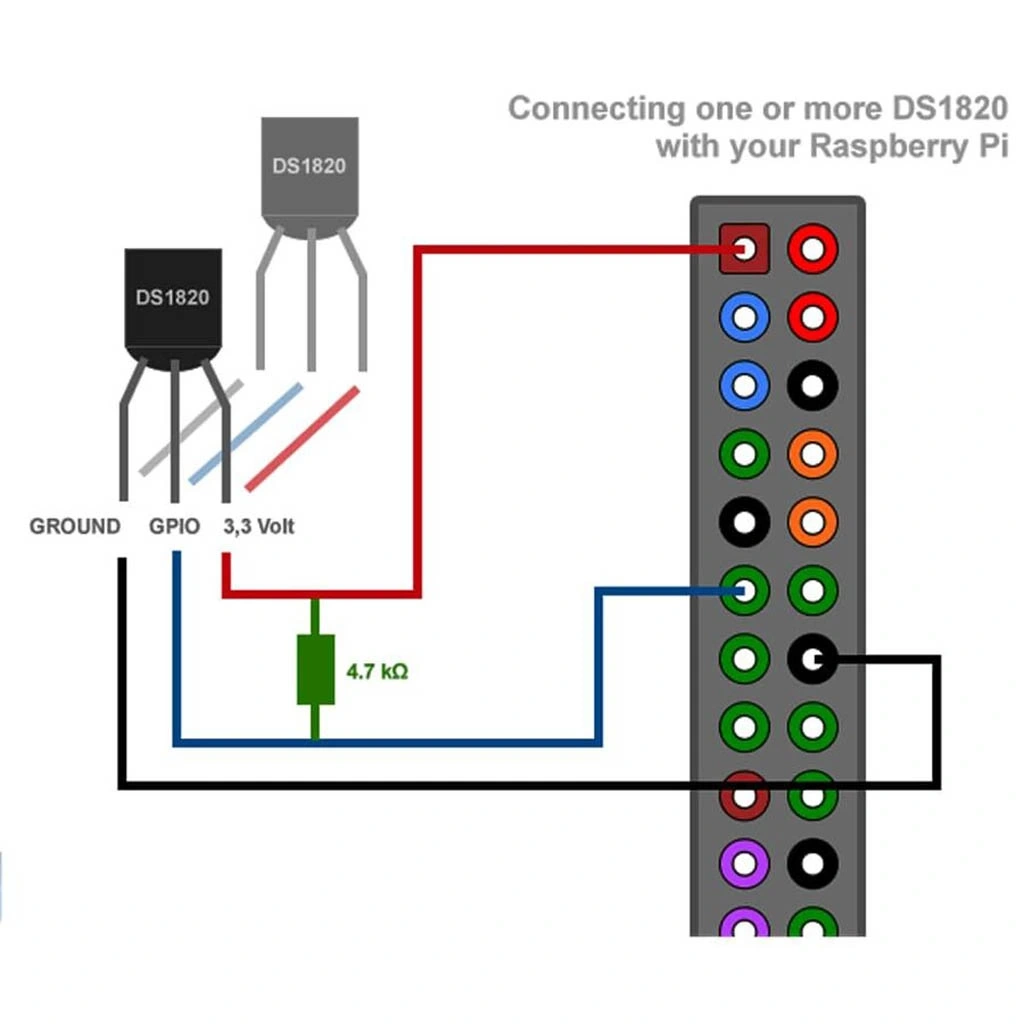

DS1820 sensörünü Arduino'ya bağlamak için iki farklı mod kullanabilirsiniz:

Normal Mod (3 kablolu bağlantı):

• VDD (Pin 3) → Arduino 5V veya 3.3V
• GND (Pin 1) → Arduino GND
• DQ (Pin 2) → Arduino Dijital Pin (örn. D2)
• DQ pini ile VDD arasına 4.7kΩ pull-up direnci bağlanmalıdır

Parazitik Mod (2 kablolu bağlantı):

• VDD (Pin 3) → GND'ye bağlanır
• GND (Pin 1) → Arduino GND
• DQ (Pin 2) → Arduino Dijital Pin (örn. D2)
• DQ pini ile 5V/3.3V arasına 4.7kΩ pull-up direnci bağlanmalıdır

Arduino'da DS1820 sensörünü kullanmak için Dallas Temperature ve OneWire kütüphaneleri gereklidir. Bu kütüphaneleri Arduino IDE > Taslak > Library Ekle > Kütüphane Yönet menüsünden yükleyebilirsiniz.

Temel Arduino kodu örneği:

#include <OneWire.h>
#include <DallasTemperature.h>

// Veri pini tanımlaması
#define ONE_WIRE_BUS 2

// OneWire ve DallasTemperature nesneleri oluşturma
OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

void setup() {
  // Seri haberleşmeyi başlat
  Serial.begin(9600);
  Serial.println("DS1820 Sıcaklık Sensörü Test");

  // Sensör başlatma
  sensors.begin();
}

void loop() {
  // Tüm sensörlerden sıcaklık ölçümü iste
  Serial.print("Sıcaklık ölçümü için istek gönderiliyor...");
  sensors.requestTemperatures();
  Serial.println("TAMAM");

  // İlk sensörün sıcaklık değerini al (index 0)
  float tempC = sensors.getTempCByIndex(0);

  // Sonucu ekrana yazdır
  if(tempC != DEVICE_DISCONNECTED_C) {
    Serial.print("Sıcaklık: ");
    Serial.print(tempC);
    Serial.println(" °C");
  } else {
    Serial.println("Hata: Sensör okunamadı!");
  }

  delay(2000); // 2 saniye bekle
}

Çoklu sensör kullanımı için örnek kod:

#include <OneWire.h>
#include <DallasTemperature.h>

// Veri pini tanımlaması
#define ONE_WIRE_BUS 2

// OneWire ve DallasTemperature nesneleri oluşturma
OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

// Sensör adresleri için değişkenler
DeviceAddress sensor1, sensor2;

void setup() {
  // Seri haberleşmeyi başlat
  Serial.begin(9600);
  Serial.println("Çoklu DS1820 Sensör Testi");

  // Sensörleri başlat
  sensors.begin();

  // Kaç sensör bağlı olduğunu kontrol et
  Serial.print("Bulunan sensör sayısı: ");
  Serial.println(sensors.getDeviceCount());

  // Sensör adreslerini al
  if (!sensors.getAddress(sensor1, 0)) {
    Serial.println("1. sensör bulunamadı!");
  }

  if (!sensors.getAddress(sensor2, 1)) {
    Serial.println("2. sensör bulunamadı!");
  }

  // Sensör çözünürlüğünü ayarla (9-12 bit arası)
  sensors.setResolution(sensor1, 9);
  sensors.setResolution(sensor2, 9);
}

void loop() {
  // Tüm sensörlerden sıcaklık ölçümü iste
  sensors.requestTemperatures();

  // Her sensör için sıcaklık değerlerini al ve yazdır
  Serial.print("Sensör 1 Sıcaklık: ");
  Serial.print(sensors.getTempC(sensor1));
  Serial.println(" °C");

  Serial.print("Sensör 2 Sıcaklık: ");
  Serial.print(sensors.getTempC(sensor2));
  Serial.println(" °C");

  Serial.println();
  delay(2000); // 2 saniye bekle
}

Uygulama Alanları

DS1820 PR-35 Sıcaklık Sensörünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Ev Otomasyon Sistemleri

• Akıllı termostat uygulamaları
• Oda sıcaklık monitörleme
• HVAC kontrol sistemleri
• Enerji tasarrufu izleme
• Sera ve bitki yetiştirme sistemleri
• Çok odalı sıcaklık kontrolü

Endüstriyel ve Bilimsel Uygulamalar

• Endüstriyel proses kontrol
• Soğuk zincir izleme sistemleri
• Laboratuvar ekipmanları
• İklimlendirme sistemleri
• Termal test ekipmanları
• Veri merkezi sıcaklık izleme

Hobi ve DIY Projeler

• Hava durumu istasyonları
• Akvaryum sıcaklık kontrolü
• Kuluçka makinesi kontrolü
• 3D yazıcı sıcaklık izleme
• Buzdolabı/dondurucu monitörü
• Otomotiv sıcaklık ölçümü

Proje Örnekleri

DS1820 PR-35 Sıcaklık Sensörü kullanılarak yapılabilecek detaylı proje örnekleri.

Çok Kanallı Sıcaklık Kayıt Sistemi

DS1820 sensörlerinin benzersiz ID özelliğini kullanarak ev veya ofisiniz için kapsamlı bir sıcaklık izleme sistemi oluşturabilirsiniz. Bu projede, tek bir Arduino üzerinden birden fazla odanın sıcaklığını takip edebilirsiniz.

Sistem, 1-Wire bus üzerine bağlanan 8 adet DS1820 sensörü, Arduino Uno, SD kart modülü ve RTC (Gerçek Zamanlı Saat) modülünden oluşur. Sensörler evin farklı odalarına yerleştirilir ve her biri uzun kablolarla merkezi Arduino'ya bağlanır.

Kodunuz, her sensörden sıcaklık verilerini okur, zaman damgası ekler ve SD karta CSV formatında kaydeder. Bu veriler daha sonra bilgisayarda analiz edilebilir ve grafikler oluşturulabilir. İsteğe bağlı olarak, ESP8266 Wi-Fi modülü ekleyerek verileri bulut hizmetlerine (ThingSpeak, Blynk gibi) aktarabilir ve uzaktan izleme yapabilirsiniz.

Akıllı Termostat Kontrol Ünitesi

DS1820 sensörü kullanarak eviniz için kendi akıllı termostatınızı oluşturabilirsiniz. Bu sistem, belirlediğiniz sıcaklık programına göre ısıtma veya soğutma sistemini kontrol eder ve enerji tasarrufu sağlar.

Proje bileşenleri: Arduino Nano, DS1820 sensörü, 16x2 LCD ekran, röle modülü, RTC modülü ve birkaç buton. Arduino, DS1820'den sıcaklık okuması yapar ve mevcut sıcaklığı ayar değeriyle karşılaştırır. Sıcaklık belirlenen değerin altına düştüğünde, röle aracılığıyla ısıtma sistemini aktive eder.

LCD ekran üzerinden mevcut sıcaklık, ayar değeri ve zaman bilgisi görüntülenir. Butonlar yardımıyla günün farklı saatleri için farklı sıcaklık programları oluşturabilirsiniz. RTC modülü, doğru zamanlama için gereklidir ve elektrik kesintilerinde dahi zamanı korur.

Sıcaklık Kontrollü Soğutma Sistemi

Bilgisayar, 3D yazıcı veya elektronik sistemler için DS1820 tabanlı otomatik bir soğutma sistemi tasarlayabilirsiniz. Bu sistem, cihazın sıcaklığını sürekli izler ve belirli bir eşik değerini aştığında soğutma fanlarını devreye sokar.

Sistem bileşenleri: Arduino Pro Mini, DS1820 sensörü, MOSFET sürücü devresi, DC fanlar ve küçük bir OLED ekran. DS1820 sensörü, soğutulması gereken bileşenin yakınına monte edilir. Arduino kod içerisinde belirleyeceğiniz birden fazla sıcaklık eşiği sayesinde fanları farklı hızlarda çalıştırabilir.

Örneğin, sıcaklık 40°C'nin altındayken fanlar kapalı kalabilir, 40-50°C arasında düşük hızda, 50-60°C arasında orta hızda ve 60°C üzerinde maksimum hızda çalışabilir. OLED ekran, mevcut sıcaklık ve fan durumunu gösterir. Sistem ayrıca aşırı sıcaklık durumlarında sesli alarm verecek şekilde de tasarlanabilir.

Sorun Giderme ve İpuçları

DS1820 PR-35 Sıcaklık Sensörü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Sensör Algılanmıyor: En yaygın sorun, sensörün doğru şekilde algılanmamasıdır. Öncelikle, kablo bağlantılarını kontrol edin. Yanlış pin bağlantısı veya gevşek bağlantılar sorun yaratabilir. Pull-up direncinin (4.7kΩ) DQ ve VDD pinleri arasına doğru bağlandığından emin olun. Bu direnç olmadan 1-Wire haberleşmesi düzgün çalışmaz. Kodu çalıştırmadan önce sensors.begin() fonksiyonunun çağrıldığından emin olun. Çoklu sensör kullanıyorsanız, her sensörün benzersiz bir adrese sahip olduğunu doğrulayın. Parasitik modda çalışıyorsanız, güç kaynağının yeterli akım sağladığından emin olun.
• Hatalı Sıcaklık Okumaları: Sensörden hatalı veya beklenmeyen sıcaklık değerleri alıyorsanız, birkaç olası neden olabilir. Uzun kablo kullanımı sinyal bozulmasına neden olabilir, kablo uzunluğunu azaltın veya daha kalın kablo kullanın. Elektriksel gürültü de okuma hatalarına yol açabilir. Sensör kablolarını güç kablolarından uzak tutun. Parazitik modda yetersiz güç, hatalı okumalara neden olabilir. Normal modu (3 kablolu) kullanmayı deneyin. DallasTemperature.h kütüphanesinin güncel versiyonunu kullandığınızdan emin olun. Eski sürümlerde bilinen hatalar olabilir. Sensörün suya veya neme maruz kalması performansını etkileyebilir, gerekirse su geçirmez bir kılıf kullanın.
• Yavaş Okuma Hızı: DS1820 sensörleri, özellikle çoklu sensör kullanımında yavaş olabilir. Her sıcaklık dönüşümü yaklaşık 750ms sürer. Kod içinde gereksiz requestTemperatures() çağrılarından kaçının. Bu fonksiyon tüm sensörlerin yeniden ölçüm yapmasını ister. Parasitik mod, normal moddan daha yavaştır. Hız önemliyse normal modu tercih edin. Daha düşük çözünürlük ayarı (9-bit yerine 9-bit) daha hızlı okumalara olanak tanır. setResolution() fonksiyonu ile ayarlayabilirsiniz. Async okuma modunu kullanabilirsiniz. Bu mod, ölçüm beklerken Arduino'nun başka işler yapmasına olanak tanır.
• Çoklu Sensör Sorunları: Birden fazla DS1820 sensörü kullanırken özel zorluklar ortaya çıkabilir. Tüm sensörlerin aynı 1-Wire bus hattına bağlandığından ve tek bir 4.7kΩ pull-up direnci kullandığınızdan emin olun. Her sensörün benzersiz adresini getAddress() fonksiyonu ile alın ve saklayın. Adres kullanarak getTempC(address) fonksiyonu ile belirli sensörlerden okuma yapın. Çok sayıda sensör (8+) kullanıyorsanız, güç sorunları yaşanabilir. Bu durumda parasitik mod yerine normal modu tercih edin. Uzun 1-Wire bus hatları için, her 100 feet (30m) mesafede bir pull-up direnci ekleyin.
• Fiziksel Montaj Sorunları: DS1820 sensörünün fiziksel montajı, doğru ölçüm alınabilmesi için önemlidir. Sensörün ölçüm yapacağı yüzeye iyi temas ettiğinden emin olun. Termal macun kullanımı ısı transferini iyileştirebilir. Sensörü su veya nemden korumak için ısı büzüşmeli kablo veya epoksi kaplama kullanabilirsiniz. Suya dayanıklı versiyonları tercih edebilirsiniz (DS18B20 Waterproof). Yüksek sıcaklık ortamlarında, sensör kablolarının ısıya dayanıklı olduğundan emin olun. Normal PVC kablo izolasyonu yüksek sıcaklıklarda eriyebilir. Sensörü doğrudan metal yüzeylere monte ederken kısa devre oluşturmadığından emin olun. Gerekirse izole malzemeler kullanın.

Performans İpuçları

• Çoklu sensör kullanırken tek bir 4.7kΩ pull-up direnci yeterlidir, her sensöre ayrı direnç bağlamayın
• Uzun kablo kullanımında shielded (korumalı) kablo tercih edin ve gürültüyü azaltın
• Yüksek hassasiyet için 12-bit çözünürlük kullanın, hız önemliyse 9-bit tercih edin
• Sensörün yerleşimini hava akımlarından etkilenmeyecek şekilde planlayın
• Kritik uygulamalarda periyodik kalibrasyon yaparak doğruluğu kontrol edin
• Geniş alanları ölçerken sensörleri stratejik noktalara dağıtarak daha doğru veri toplayın
