DC 6-30V 5A Ekranlı PWM Hız Kontrol Devresi

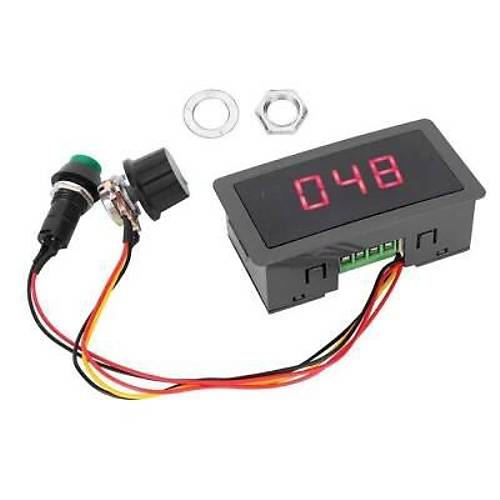

CCM5D DC Motor Hız Regülatörü, Darbe Genişliği Modülasyonlu (PWM) ayarlayarak bir DC motorun hızını kontrol eder. 0,56 inçlik büyük 3 basamaklı LED ekran numaraları, en olumsuz koşullarda görüntülemeye olanak tanır. 3 haneli LED göstergenin görüntüleme aralığı "000” - "100” arasındadır. (Örneğin, "60” görüntülendiğinde, PWM çıkış görev döngüsünün %60 olduğu anlamına gelir)

Giriş besleme Voltajı aralığı: DC 6V-30V

Anma akımı: 5A, Maks 8A

PWM frekansı: 16kHz

Ayarlanabilir hız aralığı: %0-100.

Ürün boyutu: 79 x 42 x 24 mm

Potansiyometre: direnç B100K; kablo uzunluğu 20cm

UYARI:

-Sürücüyü kablolamaya çalışmadan önce gücün kapalı olduğundan emin olun.

-POZİTİF VE NEGATİF GÜÇ YÜKLERİNİ TERSİNE BAĞLAMAYIN. BU KONTROL CİHAZINA ZARAR VERİR.

-MOTOR YÖNÜNÜ DEĞİŞTİRMEK İÇİN, MOTORUN POZİTİF VE NEGATİF KABLOLARINI DEĞİŞTİRİN.

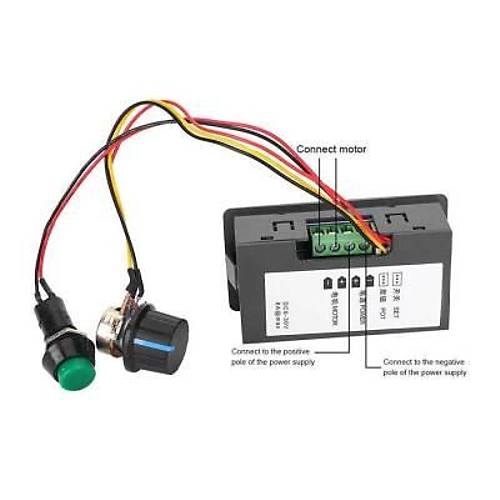

1. Kabloları bağlayın, "kablo şemasına" bakın.

2. Gücü açın ve potansiyometreyi ayarlayın.

3. LED ekran, PWM çıkış görev döngüsünü gösterir.
