12 bit çözünürlüğe sahip bir AS5600 manyetik kodlayıcı ile donatılmıştır. Dönme açısının temassız ölçümüne izin verir. Modülün bir analog / PWM çıkışı ve bir I2C arayüzü vardır. Varsayılan olarak çıktı 0 ile 360 derece arasındadır. Sıfır açısını (başlangıç konumu) ve maksimum açıyı (durma konumu) programlayarak daha küçük bir çıkış aralığı tanımlamak da mümkündür.

Temassız açı ölçümü

I²C arabirimi aracılığıyla basit, kullanıcı tarafından programlanabilen başlatma ve durdurma konumları

Açı Aralığı: Programlanabilir maksimum açı aralığı 18 ° ila 360 ° arasındadır

Çıkış: analog / PWM

Arayüz: I2C

Çıkış çözünürlüğü: 12 bit DAC

Besleme gerilimi: 3,3 V veya 5 V

Giriş akımı: 100 mA\\\'ya kadar

Çalışma sıcaklığı: -40 ° C ile 125 ° C arası

Boyutlar: 23 x 23 mm

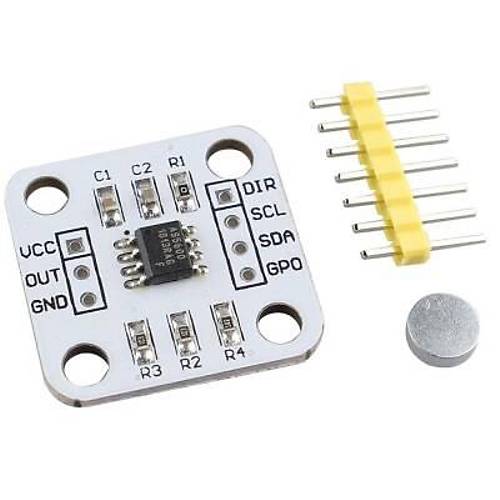

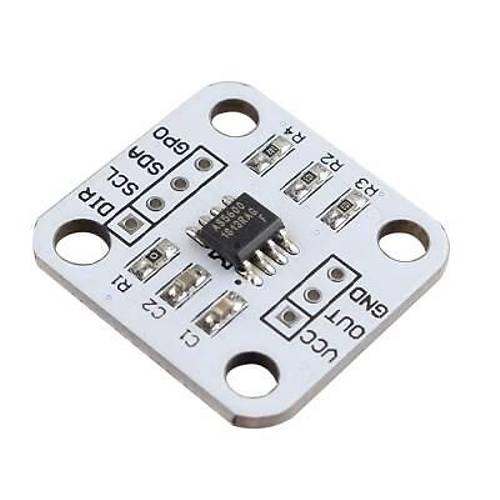

AS5600 manyetik kodlayıcı modülü

Düz 7 pin konektör

Mıknatıs
