AD9833 DDS 0-12,5 MHz Sinyal Jeneratör Modülü

AD9833 DDS 0-12,5 MHz Sinyal Jeneratör Modülü

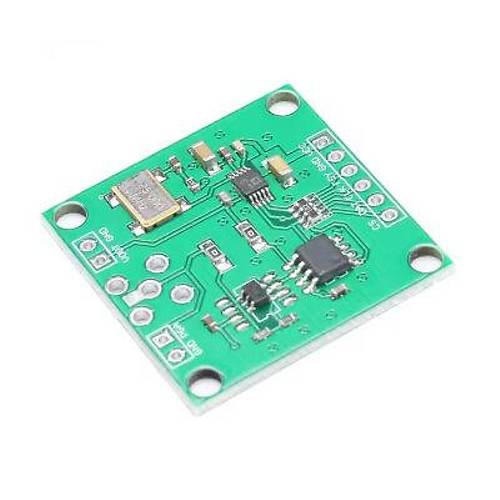

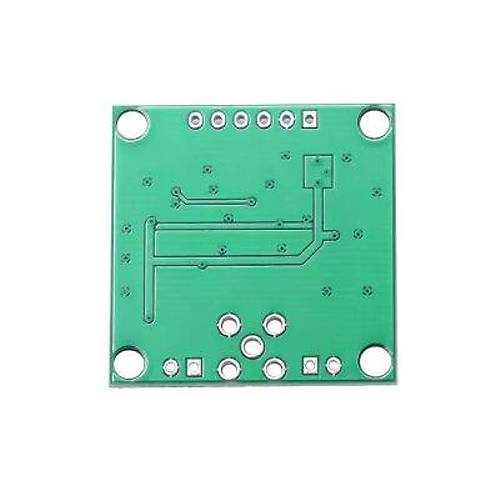

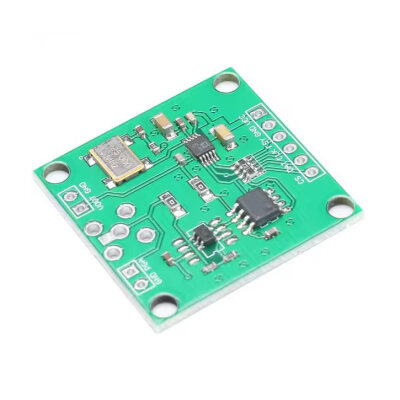

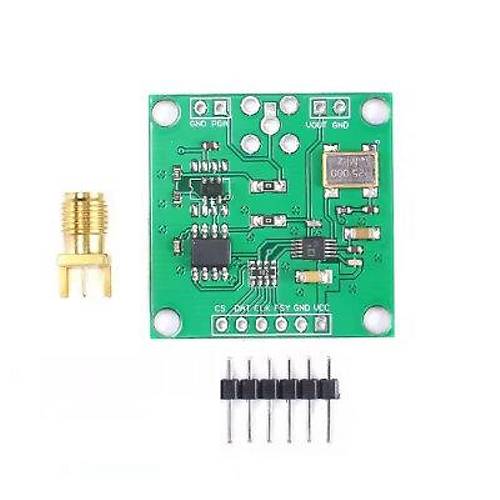

AD9833 DDS 0-12,5 MHz Sinyal Jeneratör Modülü, 0-12.5MHZ sinüs, üçgen, kare dalga sinyali üretebilen programlanabilir bir dalga formu üretecidir. Dalga formu üreteçleri, çeşitli ölçüm, uyarım ve zaman etki alanlarında yaygın olarak kullanılmaktadır. Çıkış frekansı ve faz, yazılım aracılığıyla programlanabilir ve kolayca ayarlanabilir. Saat hızı 25MHz olan bir saatli saat kullanılır ve hassasiyeti 0.1Hz\\\'dir. Saat frekansı 1MHz olup hassasiyeti 0.004Hz\\\'ye ulaşabilir. Veri yazmak için üç seri arayüz kullanılır.

Özellikler

• Çalışma Voltajı: 2.3V-5.5V.
• Güç tüketimi: 12,65 mW (3 V\\\'ta)
• Çıkış frekans aralığı: 0 MHz - 12,5 MHz
• 28 bit çözünürlük: 0,1 Hz (25 MHz referans saat frekansı)
• Sinüs dalgası / üçgen dalga / kare dalga çıkışı
• 3 kablolu SPI arayüzü
• Güncelleme hızı: 25 MSPS
• Maksimum çıkış Voltajı: 0,65 V
• Minimum çıkış Voltajı: 38 mV
• Çalışma Sıcaklık Aralığı: -40 ~ + 105 ?
• 25MHZ (50ppm doğruluk) aktif kristal ile donatılmış, adım doğruluğu 0.1HZ
• İki kanallı c?ıkıs? sinyali, orijinal c?ıkıs? sinyali, 5 kere bu?yu?tu?lmüs? c?ıkıs? sinyali
• 50 Ohm c?ıkıs? empedansı
• Boyut: 32mm X 32mm
