5V 700mA AC-DC Step-Down Modül

5V 700mA AC-DC Step Down Modül

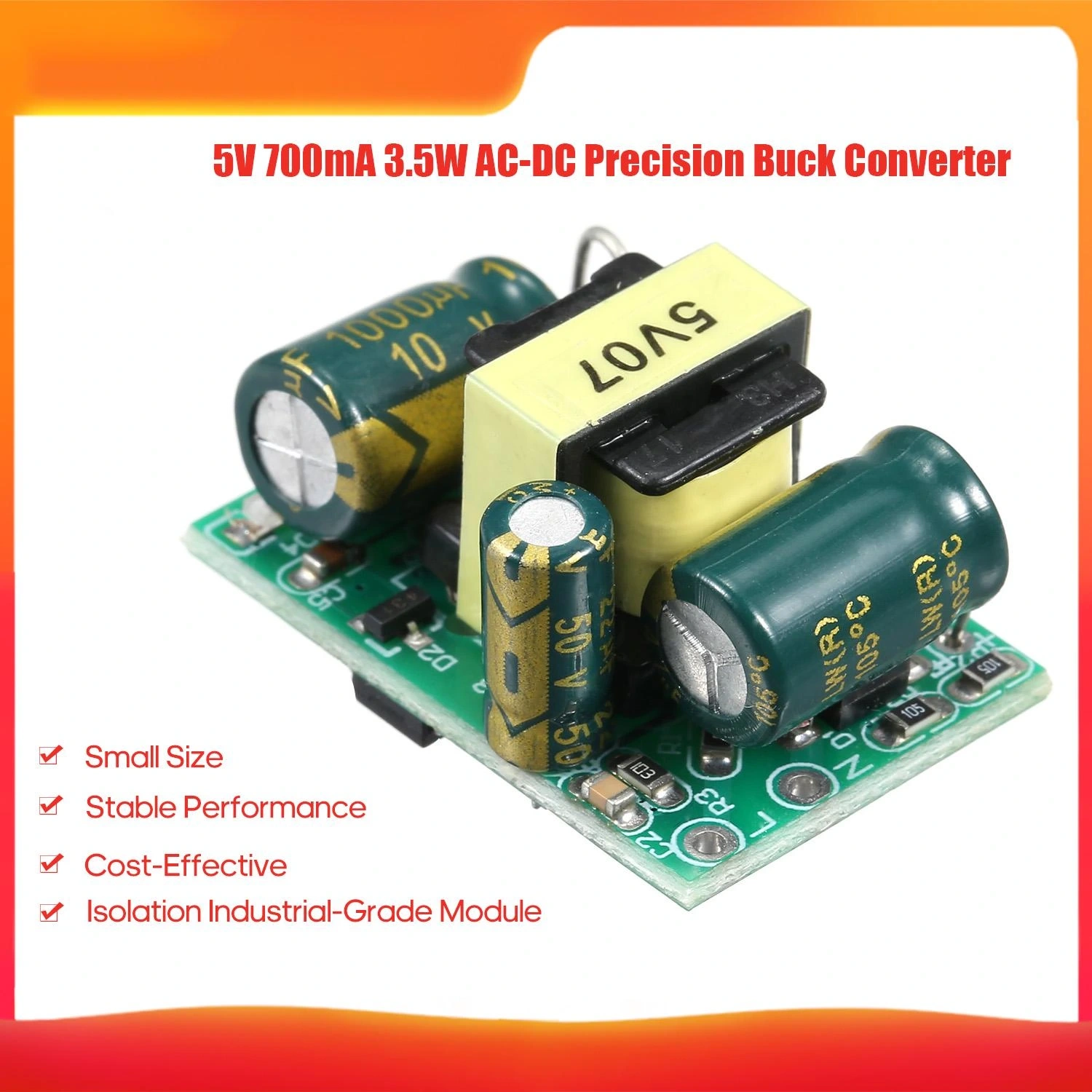

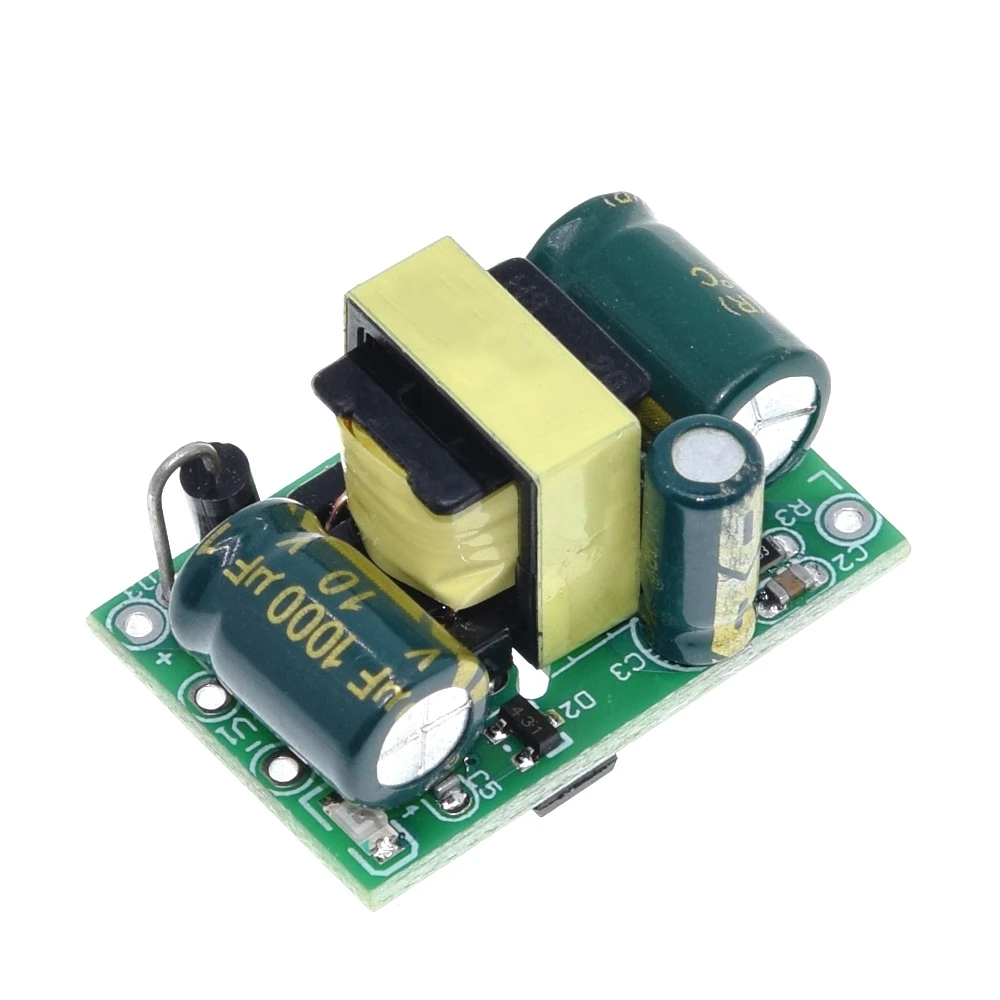

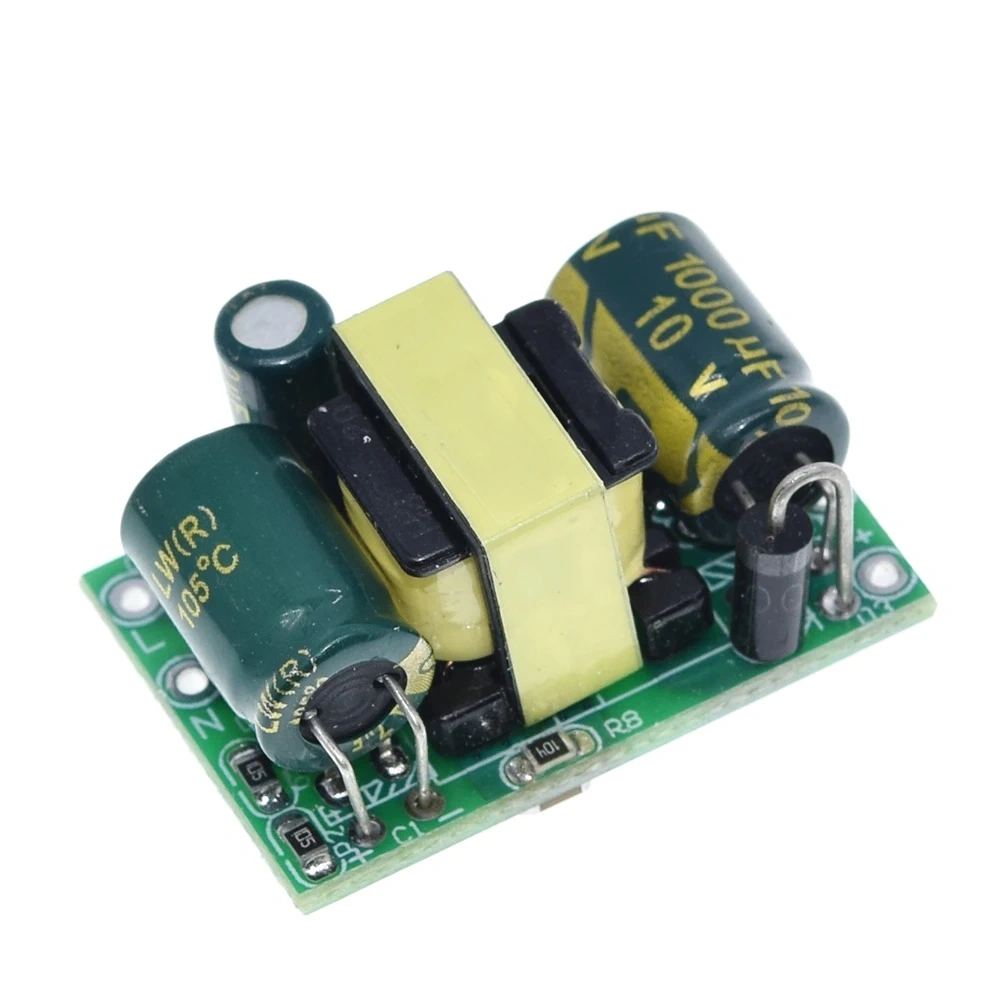

5V 700mA AC-DC Step Down Modül, AC şebeke gerilimini doğrudan 5V DC gerilime dönüştüren kompakt bir güç kaynağı çözümüdür. 100-240V AC giriş aralığında çalışarak evrensel kullanım imkanı sunar.

Küçük boyutları sayesinde sınırlı alanlarda bile kolayca kullanılabilir. Kısa devre koruması, aşırı yük koruması ve düşük dalgalanma gibi güvenlik özellikleriyle donatılmıştır. Arduino gibi mikrodenetleyici projeleriniz için ideal bir güç kaynağıdır.

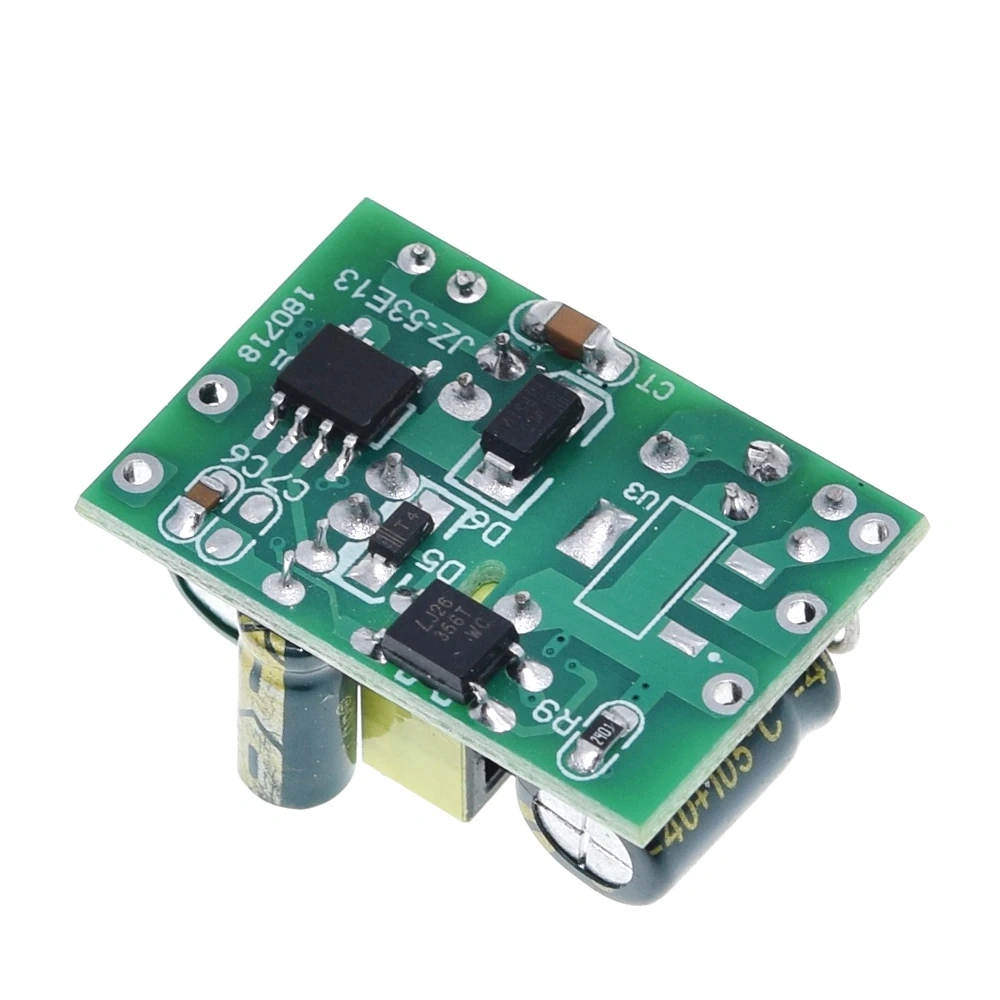

Bu modül, transformatör gerektirmeden doğrudan şebeke gerilimini çalışma voltajına düşürerek ekonomik ve verimli bir çözüm sunar. PCB üzerindeki izolasyon, güvenli kullanım için gerekli mesafeyi sağlar.

Sabit ve kararlı 5V çıkışı sunan modül, LED aydınlatma projeleri, sensör ağları ve IoT cihazları için güvenilir bir güç kaynağıdır. Voltaj Dönüştürücüler kategorimizde bulunan bu ürün, elektrikli projeleriniz için mükemmel bir seçenektir.

Teknik Özellikler

5V 700mA AC-DC Step Down Modülün detaylı teknik özellikleri aşağıda listelenmiştir.

• Dönüştürücü Tipi: AC-DC İzoleli Dönüştürücü
• Giriş Voltajı: 100V - 240V AC (50/60Hz)
• Çıkış Voltajı: 5V DC (Sabit)
• Çıkış Akımı: 700mA (maksimum)
• Çıkış Gücü: 3.5W
• Regülasyon: ±2%
• Verimlilik: >75%
• Çıkış Dalgalanması: <100mV
• Koruma Özellikleri:
  • Kısa devre koruması
  • Aşırı yük koruması
  • Aşırı sıcaklık koruması
• İzolasyon: 3000V AC
• Çalışma Sıcaklığı: -20°C ile +60°C arası
• Bağlantı Pinleri: AC giriş (2 pin), DC çıkış (2 pin)
• Montaj: PCB montajı için delikler
• Güvenlik Standartları: CE uyumlu
• Boyutlar: 34mm x 20mm x 15mm (UxGxY)
• Ağırlık: Yaklaşık 10g

Bağlantı ve Kullanım

5V 700mA AC-DC Step Down Modülün bağlantı ve kullanım talimatları aşağıda açıklanmıştır.

Temel Bağlantı:

• AC giriş pinlerine 100-240V şebeke gerilimi bağlanır (polarite önemli değildir)
• DC çıkış pinlerinden 5V alınır (polariteye dikkat edin: + ve - işaretli)
• Bağlantı yapmadan önce güç kaynağının kapalı olduğundan emin olun
• Çıplak PCB tasarımı nedeniyle, modülü yalıtkan bir muhafaza içine yerleştirin

Güvenlik Önlemleri:

• Modülün AC tarafı şebeke gerilimiyle çalışır, dokunmayın
• İzolasyon mesafelerine müdahale etmeyin, PCB'yi kesmeyin veya modifiye etmeyin
• Nemli ortamlarda kullanmaktan kaçının
• Modülü yeterli havalandırma olan bir muhafaza içinde kullanın
• 700mA'den fazla yük bağlamayın

Arduino ile Kullanım:

• Modülün + çıkışını Arduino'nun 5V veya VIN girişine bağlayın
• Modülün - çıkışını Arduino'nun GND pinine bağlayın
• Arduino'nun USB portundan güç almadığından emin olun (çift güç kaynağından kaçının)
• Kapasitif yükler için çıkışa 100-470uF kondansatör ekleyebilirsiniz

Uygulama Alanları

5V 700mA AC-DC Step Down Modülün kullanılabileceği çeşitli uygulama alanları.

IoT ve Akıllı Ev Projeleri

• ESP8266/ESP32 tabanlı Wi-Fi kontrol sistemleri
• Akıllı sensör ağları
• Otomatik sulama sistemleri
• Uzaktan izleme cihazları

Arduino ve Mikrodenetleyici Projeleri

• Kalıcı Arduino kurulumları
• Dijital saat ve gösterge projeleri
• Küçük otomasyon sistemleri
• Veri kaydediciler

LED Aydınlatma

• 5V LED şerit kontrol sistemleri
• Gece lambaları
• İşaret ve gösterge aydınlatmaları
• Dekoratif aydınlatma projeleri

Endüstriyel Kontrol Sistemleri

• Basit PLC sistemleri
• Sensör güç kaynakları
• Kontrol panel komponentleri
• Röle kontrol devreleri

Proje Örnekleri

5V 700mA AC-DC Step Down Modül kullanılarak yapılabilecek proje örnekleri.

Akıllı Priz Kontrolü

Bu modül ile prize entegre edilebilen akıllı bir kontrol sistemi yapabilirsiniz. Modülü standart bir priz kutusuna sığacak şekilde ESP8266 NodeMCU ile birleştirin. AC gerilimi modüle bağlayarak ESP8266'yı besleyin. 5V röle modülü ekleyerek prize bağlı cihazları kontrol edin. Wi-Fi üzerinden kontrol için basit bir web sunucusu veya MQTT protokolü kullanın. Akıllı telefon uygulaması veya web arayüzü ile uzaktan kontrol sağlayın. İsteğe bağlı olarak akım sensörü ekleyerek enerji tüketimini izleyebilirsiniz. Bu sistem, mevcut prizleri akıllı ev sistemine ekonomik bir şekilde entegre etmenize olanak tanır.

7/24 Çalışan Hava Kalitesi Monitörü

Bu modül ile kesintisiz çalışan bir hava kalitesi izleme istasyonu kurabilirsiniz. 5V AC-DC modülü ile Arduino Nano ve MQ serisi gaz sensörlerini (MQ-135 hava kalitesi, MQ-7 CO) besleyin. DHT22 sıcaklık/nem sensörü ekleyin. OLED ekran ile anlık değerleri görüntüleyin. Opsiyonel olarak SD kart modülü ile veri kaydedin veya ESP8266 ile internet üzerinden izleme yapın. Eşik değerlerini aşan durumlar için sesli uyarı eklenebilir. Tüm sistemi küçük bir muhafaza içine yerleştirerek duvar montajlı kompakt bir ünite oluşturun. Bu monitör, ev, ofis veya sınıf ortamlarında hava kalitesini sürekli izleyerek sağlıklı bir ortam sağlamanıza yardımcı olur.

Otomatik Bitki Sulama Sistemi

Bu modül ile şebekeye bağlı çalışan otomatik bir bitki sulama sistemi yapabilirsiniz. AC-DC modülünü Arduino veya ESP8266 ile besleyin. Toprak nem sensörleri ile birden fazla bitkiyi izleyin. 5V röle ve su pompası kullanarak sulama işlemini otomatikleştirin. RTC (Real Time Clock) modülü ekleyerek zamana bağlı sulama programları oluşturun. OLED ekran ile sistem durumunu görüntüleyin. Su haznesi seviyesini izlemek için ultrasonik veya şamandıra sensörü ekleyin. ESP8266 kullanırsanız, Wi-Fi üzerinden uzaktan kontrol ve izleme yapabilirsiniz. Tüm sistemi su geçirmez bir muhafaza içine yerleştirerek uzun ömürlü bir çözüm elde edin. Bu sistem, tatil dönemlerinde veya düzenli bakım gerektiren bitkiler için ideal bir çözümdür.

Sorun Giderme ve İpuçları

5V 700mA AC-DC Step Down Modül kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltajı Yok: AC giriş voltajını kontrol edin. Sigorta ve elektrik bağlantılarını kontrol edin. Çıkış pinleri arasında kısa devre olmadığından emin olun. Modülün aşırı yüklenip yüklenmediğini kontrol edin.
• Düşük Çıkış Voltajı: Yük akımının kapasiteyi aşıp aşmadığını kontrol edin. 700mA'den fazla yük bağlanması voltaj düşüşüne neden olabilir. Giriş voltajının belirtilen aralıkta olduğunu doğrulayın. Modülün aşırı ısınmadığından emin olun.
• Modül Aşırı Isınıyor: Yük akımını kontrol edin, muhtemelen kapasitesinin üzerinde çalışıyordur. Modülün etrafında yeterli hava dolaşımı sağlayın. Cihazın ortam sıcaklığının 60°C'yi aşmadığından emin olun. Gerekirse küçük bir soğutucu ekleyin.
• Gürültü veya İnterferans: Dijital devrelerde gürültü varsa, çıkışa 100-470uF elektrolitik kondansatör ekleyin. Modülü güçlü elektromanyetik kaynaklardan uzak tutun. Hassas analog sensörler için ek filtreleme yapın. Topraklama sorunlarına dikkat edin.
• Güvenlik Sorunları: Modül doğrudan şebeke gerilimi ile çalışır, mutlaka yalıtkan bir muhafaza içine yerleştirin. AC kablolarını sağlam bir şekilde sabitleyin ve yalıtın. Nemli ortamlarda kullanmayın. Uzun süreli kullanımda periyodik olarak kontrol edin.

Performans İpuçları

• Başlangıç akımı yüksek olan yükler için çıkışa büyük kondansatör ekleyin
• Hassas elektronik için ek regülatör kullanarak gürültüyü azaltın
• Uzun süreli kullanım için modülün hava alabileceği şekilde montaj yapın
• Toplam yük kapasitesinin %80'ini aşmayın (560mA civarında)
• Çıkış kablolarını kısa tutarak voltaj düşüşünü engelleyin
• Uygun sigorta ve aşırı akım koruması kullanın
