14 mm 7 Segment Display Ortak Katot 1 Digit

14 mm 7-Segment Display Ortak Katod 1 Digit

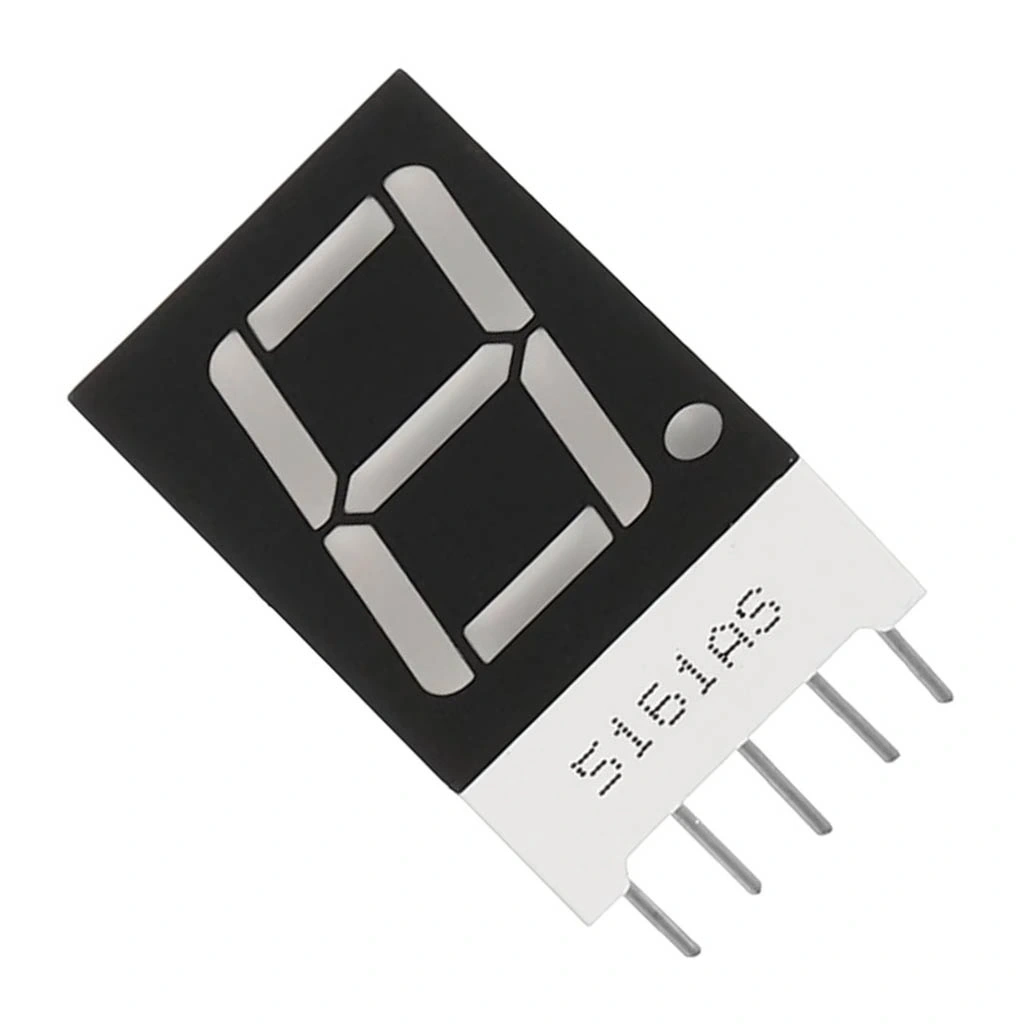

14 mm 7-Segment Display, rakamları ve bazı harfleri göstermek için tasarlanmış tek haneli bir gösterge modülüdür. Ortak katot yapısında olan bu display, 7 segmenti ve 1 ondalık noktası ile sayısal projelerde kullanım için idealdir.

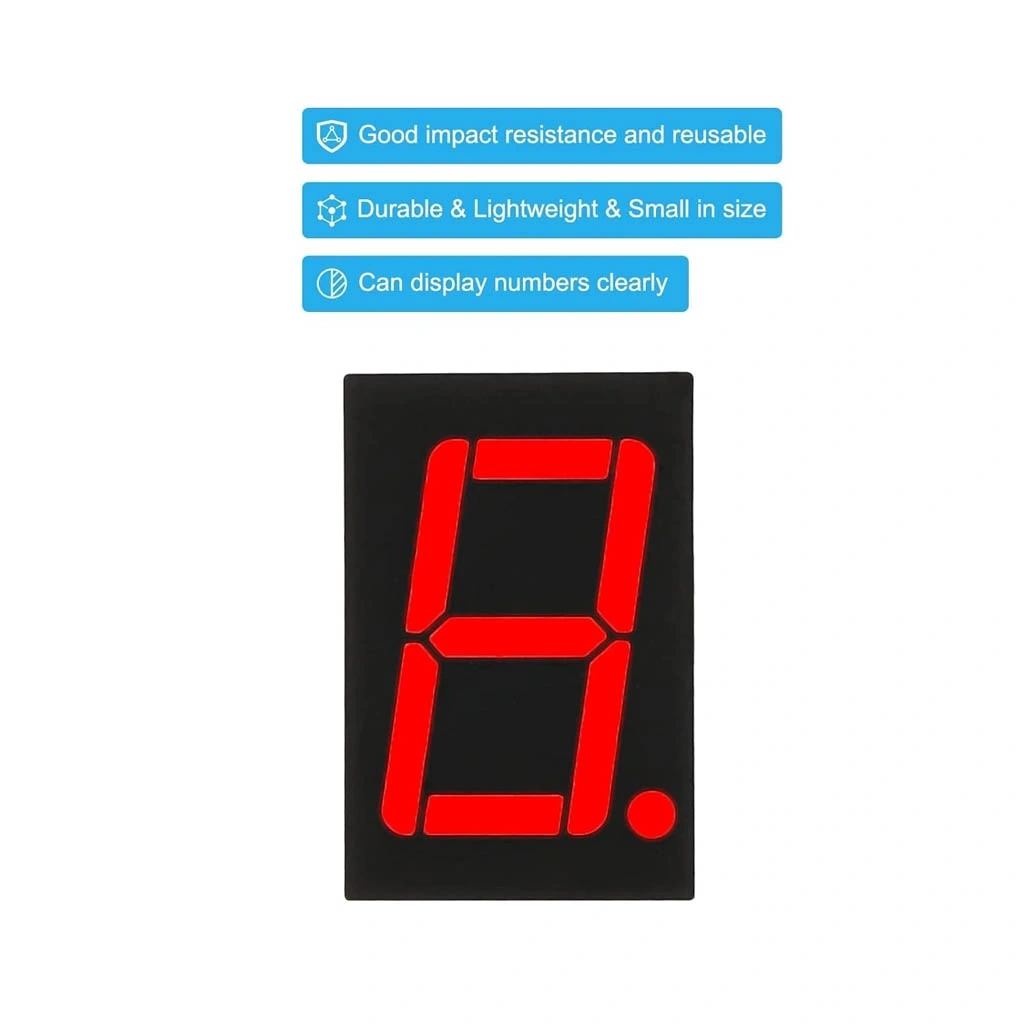

Bu kompakt gösterge, 14 mm yüksekliğindeki karakterleri ile okunaklı bir görüntü sunar. Kırmızı LED ışığı ile rakamlar net bir şekilde görülebilir ve Arduino veya diğer mikrodenetleyici platformlarla kolayca kontrol edilebilir.

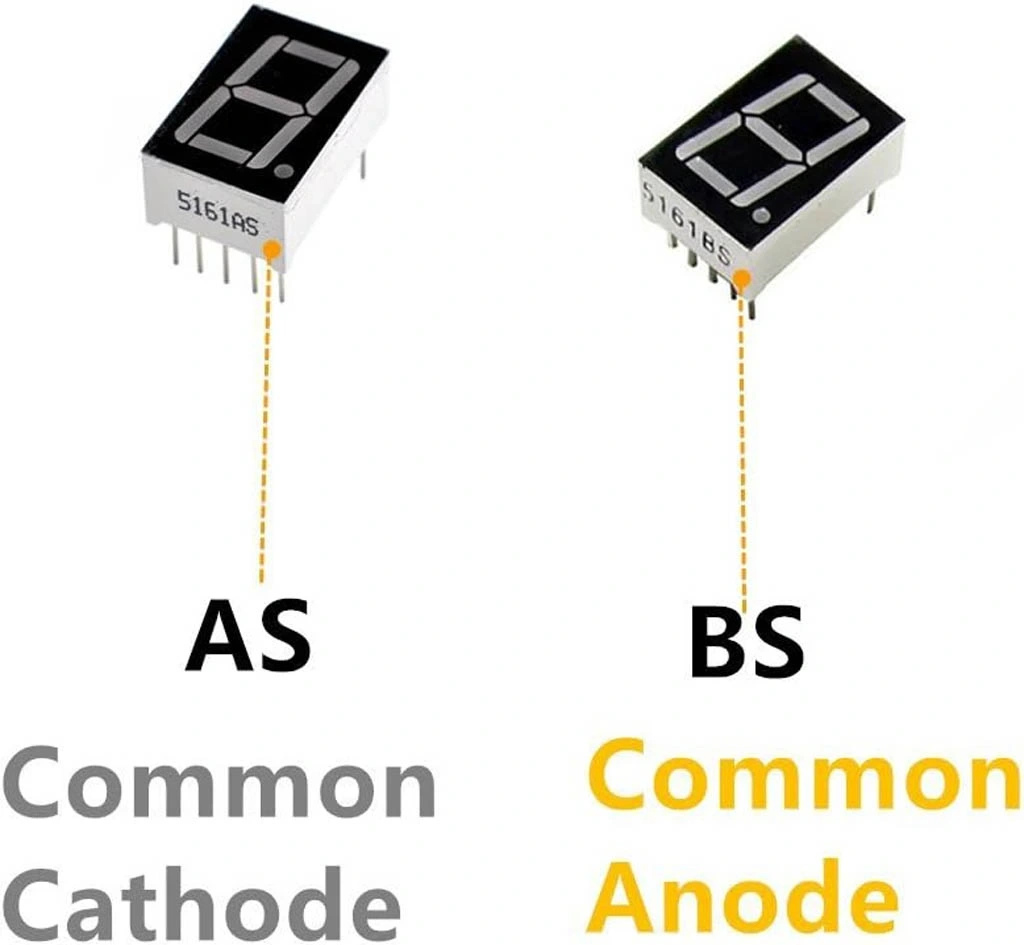

Ortak katot yapısı sayesinde, tüm LED segmentlerinin katotları birleştirilmiştir ve toprak hattına bağlanır. Segmentleri yakmak için ilgili pine pozitif voltaj uygulamanız yeterlidir. Saat, sayaç, termometre ve çeşitli gösterge ihtiyacı olan projeleriniz için ideal bir bileşendir.

Teknik Özellikler

14 mm 7-Segment Display Ortak Katod'un temel özellikleri aşağıda listelenmiştir.

• Display Tipi: 7-Segment LED Display,
• Yapı: Ortak Katot (Common Cathode)
• Haneli Sayısı: 1 Digit
• Karakter Yüksekliği: 14 mm
• Renk: Kırmızı
• İleri Voltaj (Vf): Yaklaşık 2.0V-2.2V (segment başına)
• Çalışma Akımı: 20mA (önerilen, segment başına)
• Maksimum Akım: 30mA (segment başına)

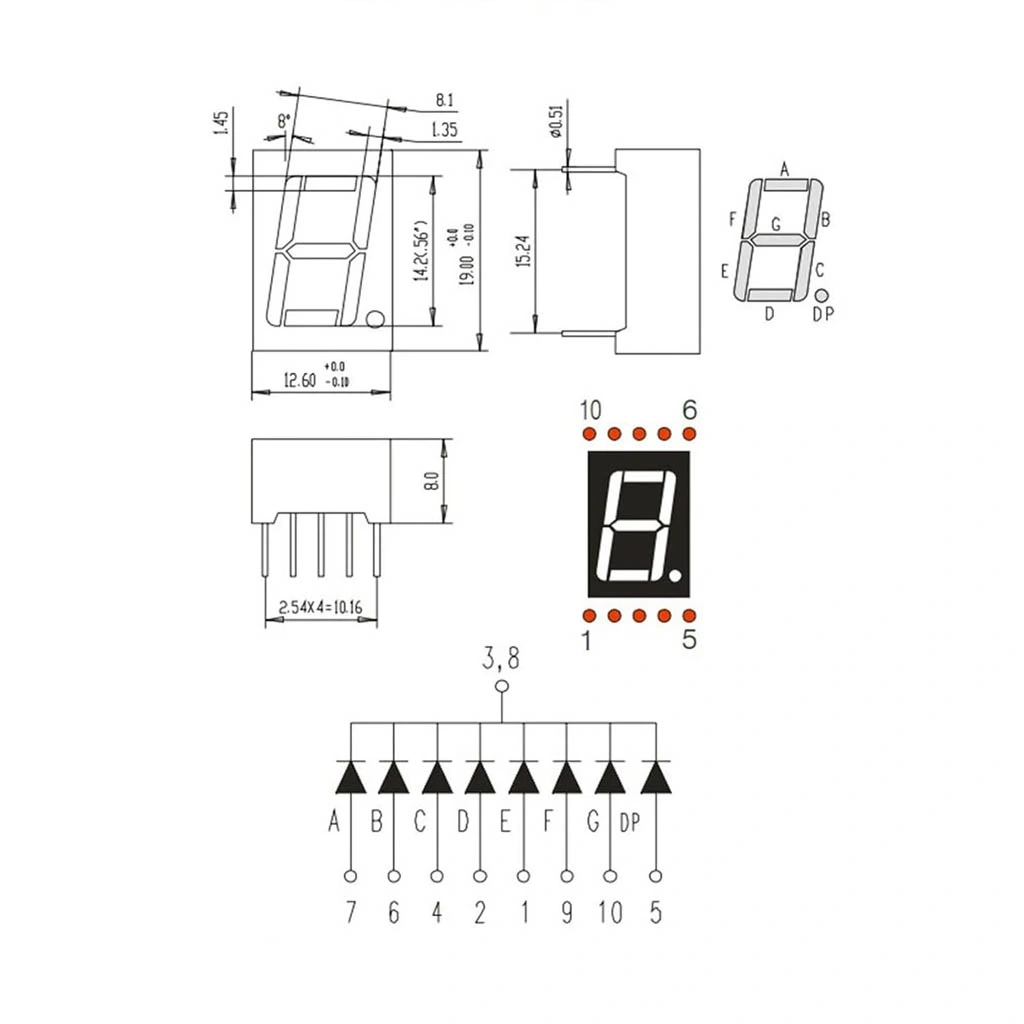

• Pin Sayısı: 10 pin (8 segment + 2 ortak katot)
• Segmentler: A, B, C, D, E, F, G, DP (ondalık nokta)
• Görüş Açısı: >120°
• Işık Yoğunluğu: Yüksek parlaklık
• Çalışma Sıcaklığı: -25°C ~ +85°C

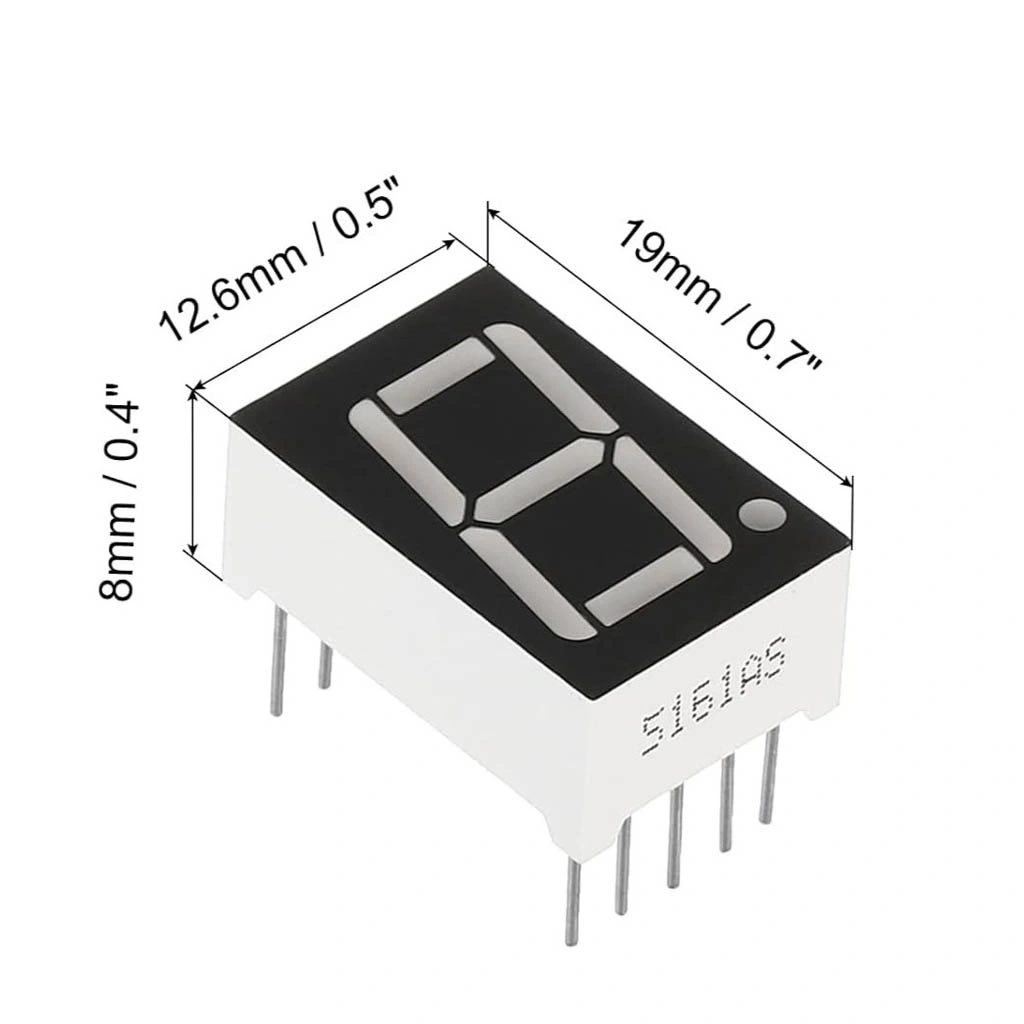

• Boyutlar: Yaklaşık 19mm x 12.7mm x 8mm
• Lehimleme Sıcaklığı: Maksimum 260°C (10 saniye)

Bağlantı ve Kullanım

14 mm 7-Segment Display'in Arduino ve diğer mikrodenetleyicilere bağlantı bilgileri.

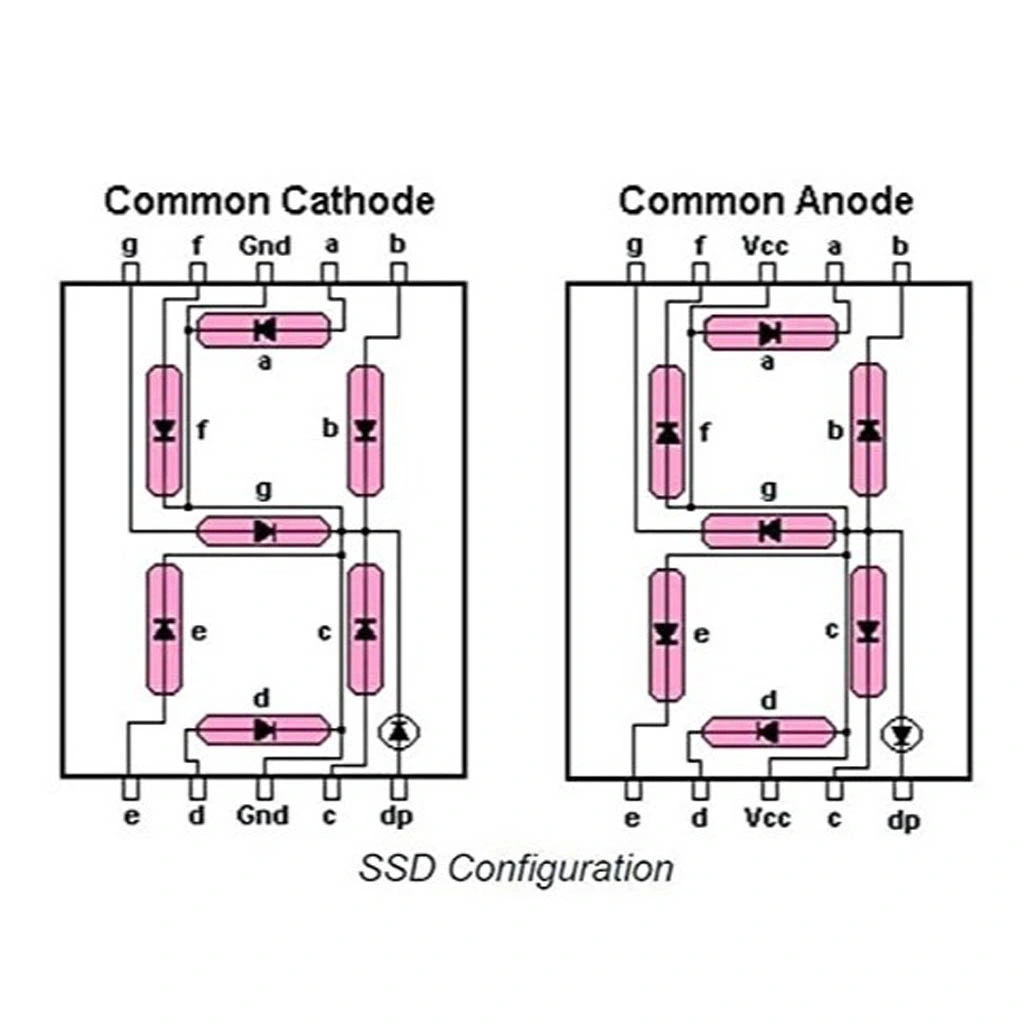

7-segment display'i bağlamak için pinlerin işlevlerini bilmek önemlidir. Ortak katot yapısında, COM (ortak) pinler GND'ye bağlanır. Diğer segmentler:

• A: Üst yatay segment
• B: Sağ üst dikey segment
• C: Sağ alt dikey segment
• D: Alt yatay segment
• E: Sol alt dikey segment
• F: Sol üst dikey segment
• G: Orta yatay segment
• DP: Ondalık nokta

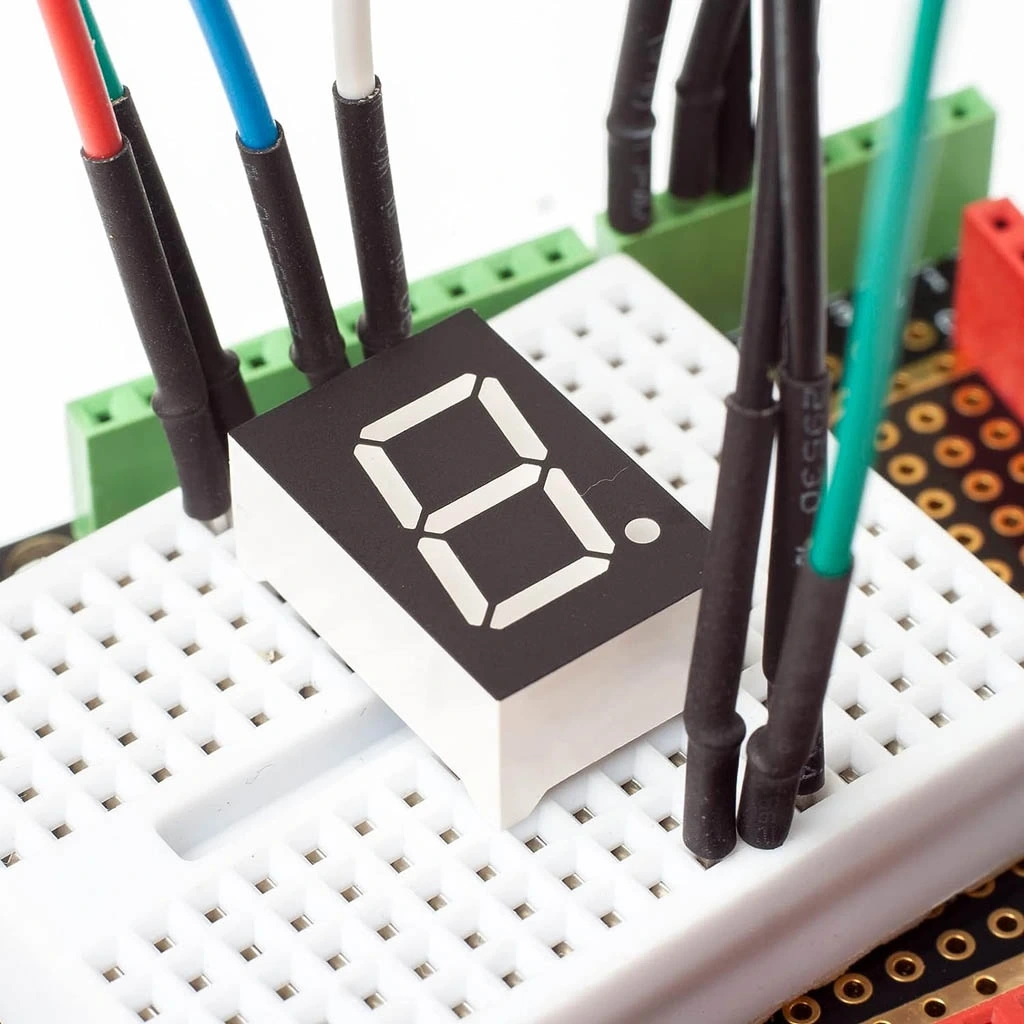

Arduino'ya bağlantı yapmak için, ortak katot pinini GND'ye, diğer segment pinlerini dijital çıkışlara bağlayın. Her segment pini ve Arduino arasına 220Ω-330Ω direnç yerleştirin.

Bir rakamı göstermek için ilgili segment pinlerine HIGH (1) sinyali göndermeniz gerekir. Örneğin, "0" rakamını göstermek için A, B, C, D, E ve F segmentlerini yakmalısınız.

Uygulama Alanları

14 mm 7-Segment Display'in kullanılabileceği çeşitli projeler.

Sayaç ve Zamanlayıcılar

• Basit yukarı/aşağı sayaçlar
• Mutfak zamanlayıcıları
• Spor kronometre projeleri
• Token gösterge sistemleri
• Sıra takip cihazları

Ölçüm Cihazları

• Dijital termometreler
• Nem ölçerler
• Voltmetre projeleri
• LDR tabanlı ışık ölçüm cihazları
• Mesafe ölçüm göstergeleri

Eğitim ve Eğlence

• Elektronik zar projeleri
• Basit oyun skorboard'ları
• Matematik öğretim cihazları
• Reaksiyon zamanlayıcıları
• LED animasyon projeleri

Proje Örnekleri

14 mm 7-Segment Display kullanılarak yapılabilecek detaylı proje örnekleri.

Dijital Termometre

Arduino Nano, LM35 sıcaklık sensörü ve 7-segment display kullanarak basit bir dijital termometre oluşturabilirsiniz. LM35 sensörü, ortam sıcaklığını ölçecek ve değerler 7-segment ekranda gösterilecektir. Çoklu digit gerektiren durumlar için multiplexing tekniği kullanabilirsiniz. Sıcaklık değişimlerini takip etmek için periyodik okumalar yapılandırabilirsiniz. Kompakt ve portatif bir tasarım için 3D baskı kasa kullanılabilir. Bu proje, ev, sera veya akvaryum gibi ortamlarda sıcaklık takibi için idealdir.

Elektronik Zar

7-segment display ve bir buton kullanarak elektronik zar projesi gerçekleştirebilirsiniz. Buton basıldığında, mikrodenetleyici rastgele bir sayı üretir ve bunu 7-segment displayde gösterir. Sayı 1-6 arasında sınırlandırılır ve gerçek zar görünümünü taklit etmek için segment kombinasyonları özel olarak programlanabilir. Pil tasarrufu için otomatik kapanma özelliği ekleyebilirsiniz. Basit animasyonlar ile zar atma hissi verilebilir. Bu proje, çocuklar için eğlenceli bir başlangıç elektroniği dersi olabilir.

Pomodoro Zamanlayıcısı

7-segment display, Arduino ve bir buzzer kullanarak basit bir Pomodoro zamanlayıcısı oluşturabilirsiniz. Display, geri sayım süresini gösterecektir. Başlat/durdur ve sıfırlama için butonlar ekleyebilirsiniz. 25 dakikalık çalışma ve 5 dakikalık mola süreleri için farklı sesli uyarılar ayarlayabilirsiniz. Kompakt tasarımı sayesinde masanızda yer kaplamaz. Pil veya USB üzerinden beslenebilen bu zamanlayıcı, üretkenliğinizi artırmak için ideal bir araçtır.

Sorun Giderme ve İpuçları

14 mm 7-Segment Display kullanırken karşılaşılabilecek yaygın sorunlar ve çözümleri.

Yaygın Sorunlar ve Çözümleri

• Segmentler Yanmıyor: Bağlantıları ve akım sınırlayıcı dirençleri kontrol edin.
• Düşük Parlaklık: Direnç değerlerini düşürün veya daha yüksek voltaj kullanın.
• Bazı Segmentler Çalışmıyor: Pin bağlantılarını ve lehim kalitesini kontrol edin.
• Farklı Parlaklık Seviyeleri: Tüm segment dirençlerinin aynı değerde olduğundan emin olun.
• Yanlış Rakamlar Gösteriliyor: Segment pinlerinin doğru tanımlandığını kontrol edin.

Performans İpuçları

• Karanlık ortamlarda parlaklığı azaltmak için PWM kullanın
• Çoklu basamak için charlieplexing veya shift register kullanın
• Pil ömrünü uzatmak için multiplexing tekniğini uygulayın
• Aşırı ısınmayı önlemek için maksimum akımı aşmayın
• Lehimlemede soğuk lehim oluşumunu önleyin

Paket İçeriği

• 1 adet 14 mm 7-Segment Display (Ortak Katot, 1 Digit)
