Songle SMI-24VDC-SL-2C 5A 24V 8 Pin Çift Kontak (HLE3)
Songle SMI-24VDC-SL-2C 5A 24V 8 Pin Çift Kontak (HLE3), 24V bobine sahip, çift kontaklı bir elektromanyetik röledir. Kompakt boyutları ve yüksek güvenilirliği ile endüstriyel otomasyon ve kontrol sistemlerinde düşük voltajlı kontrol sinyalleri kullanarak yüksek güçlü elektriksel yüklerin anahtarlanmasını sağlar.
Endüstriyel uygulamalarda sıklıkla tercih edilen bu röle, elektronik komponentler arasında en yaygın kullanılan anahtarlama elemanlarından biridir ve özellikle 24V DC ile çalışan PLC, endüstriyel kontrol ve otomasyon sistemleri için ideal bir seçenektir.
8 pinli yapısı ve çift kontak özelliği sayesinde daha esnek bağlantı imkanı sunan bu röle, güvenilir Songle markasının kalitesini yansıtarak uzun ömürlü ve kararlı bir performans sergiler.

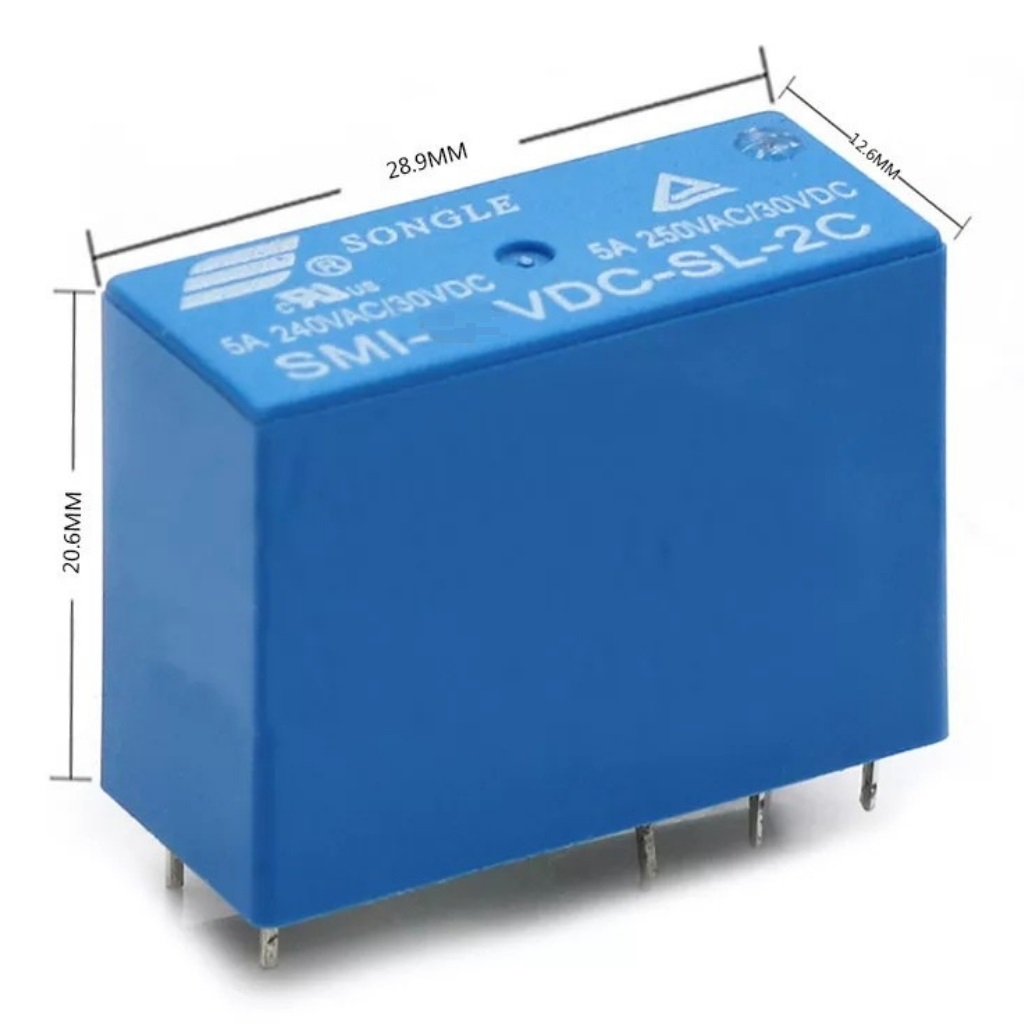

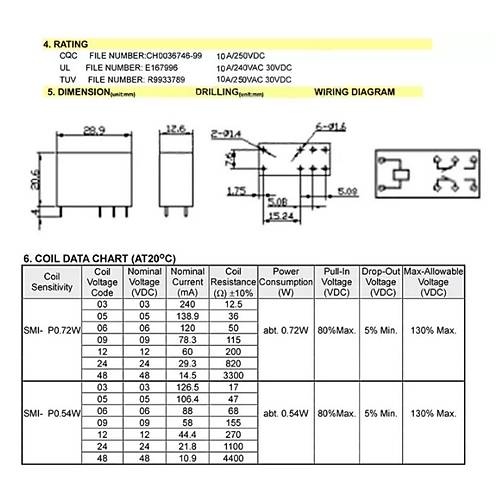

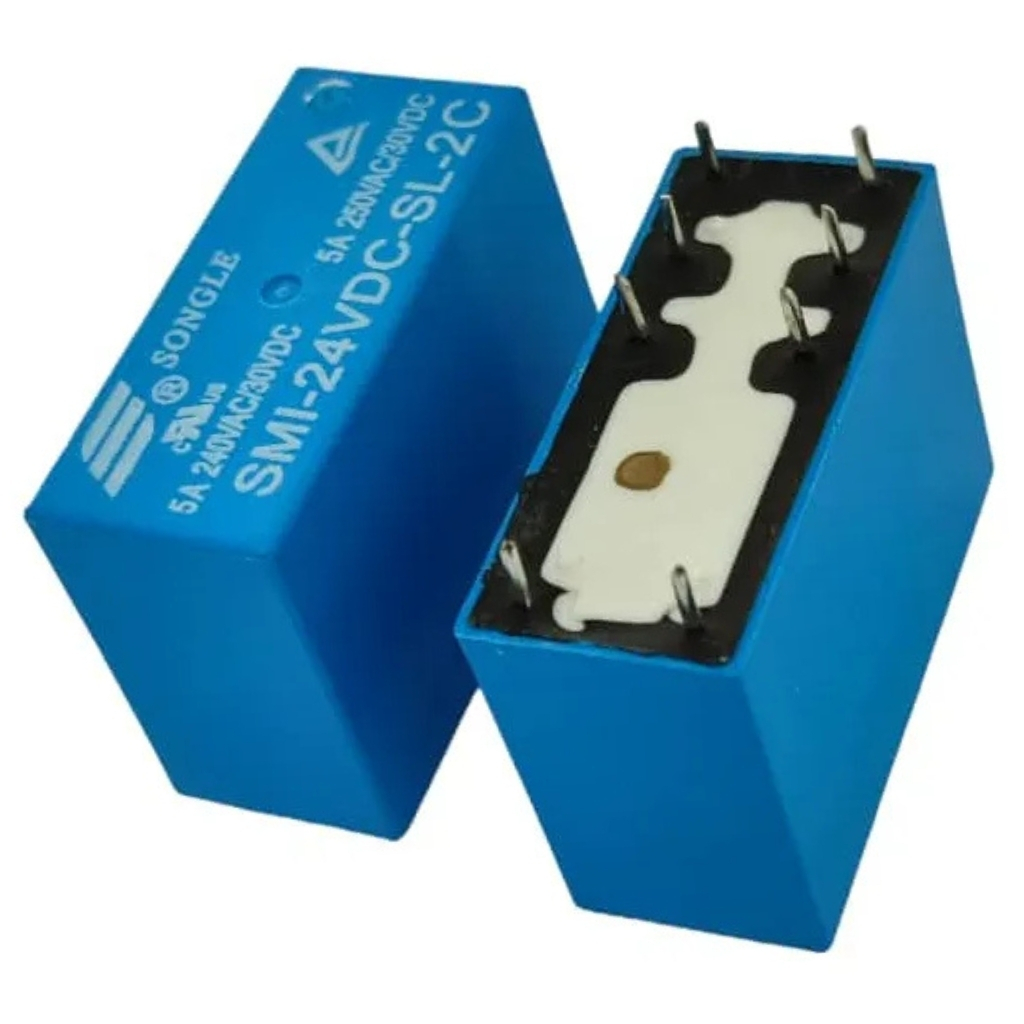

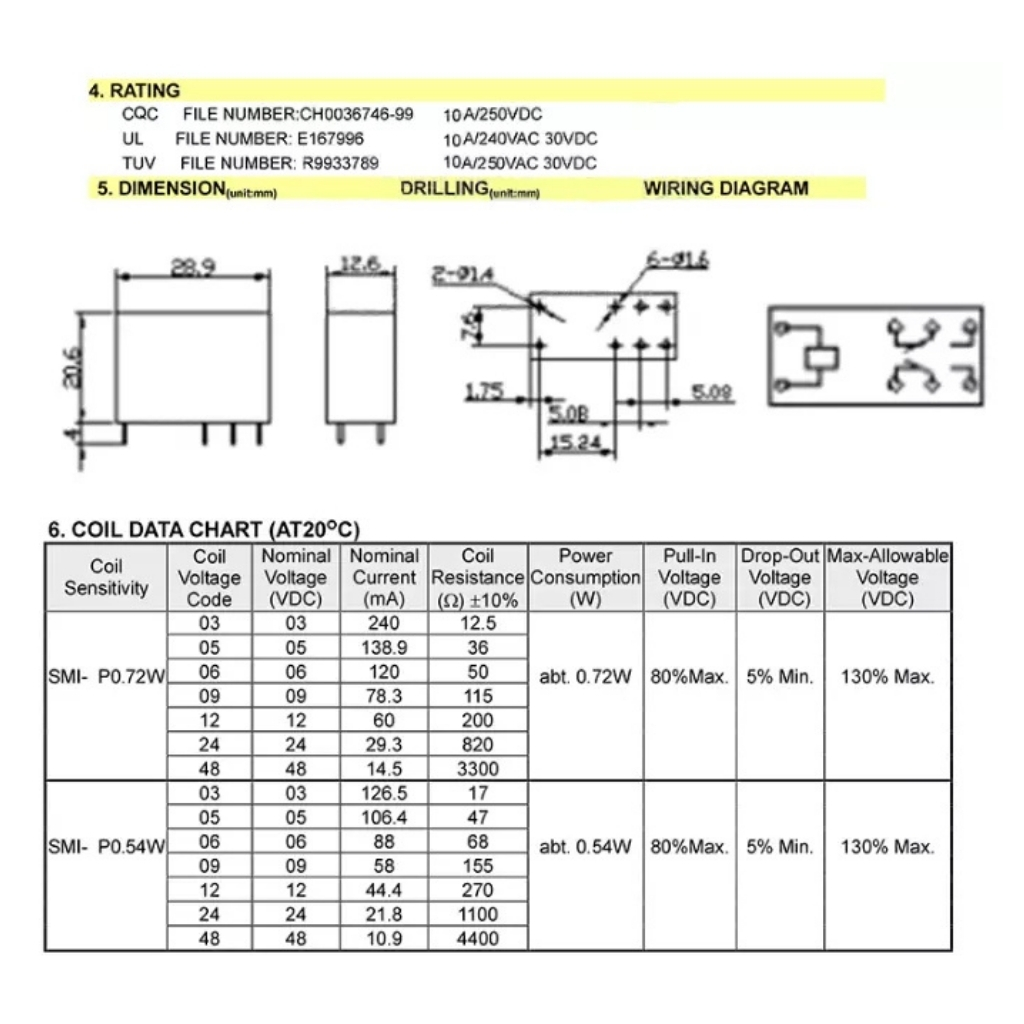

Teknik Özellikler
Songle SMI-24VDC-SL-2C 5A 24V 8 Pin Çift Kontak (HLE3)'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Marka: Songle
- Model: SMI-24VDC-SL-2C
- Bobin Voltajı: 24V DC
- Kontak Yapısı: 2C (DPDT - Çift Kutuplu Çift Atımlı)
- Kontak Kapasitesi: 5A @ 250VAC / 30VDC
- Bobin Direnci: 1600Ω ± 10%
- Bobin Akımı: ~15mA
- Çekme Voltajı: 18.0V DC (maksimum)
- Bırakma Voltajı: 2.4V DC (minimum)
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Mekanik Ömür: Minimum 10 milyon operasyon
- Elektriksel Ömür: Minimum 100,000 operasyon (nominal yükte)
- Çalışma Süresi: Maksimum 10ms
- Bırakma Süresi: Maksimum 5ms
- İzolasyon Direnci: 100MΩ (500VDC'de)
- Dielektrik Dayanımı: 1500VAC, 1 dakika
- Pin Sayısı: 8 pin
- Montaj Tipi: THT (Through Hole Technology)
- Boyutlar: Yaklaşık 19.0 × 15.5 × 15.0mm
- Ağırlık: Yaklaşık 7g
Kullanım Alanları
Songle SMI-24VDC-SL-2C 5A 24V 8 Pin Çift Kontak (HLE3)'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Endüstriyel Otomasyon
- PLC kontrol sistemleri
- DCS (Dağıtık Kontrol Sistemleri)
- Fabrika otomasyonu
- Üretim hattı kontrolü
- Motor kontrol panelleri
Enerji Sistemleri
- Güç dağıtım panelleri
- Enerji izleme sistemleri
- Jeneratör kontrol üniteleri
- UPS sistemleri
- Şalt sahası kontrol devreleri
Bina Otomasyonu
- HVAC kontrol sistemleri
- Asansör kontrol panelleri
- Güvenlik sistemleri
- Aydınlatma kontrolü
- Yangın alarm sistemleri
Avantajlar ve Özellikler
Songle SMI-24VDC-SL-2C 5A 24V 8 Pin Çift Kontak (HLE3)'ün sağladığı avantajlar ve çözümler.
- Çift Kontak Yapısı: İki bağımsız devre kontrolü imkanı
- 24V Bobin Gerilimi: Endüstriyel sistemlerle uyumlu çalışma
- Düşük Güç Tüketimi: 15mA nominal bobin akımı
- Yüksek İzolasyon: Kontrol ve yük devreleri arasında güvenli ayrım
- Uzun Mekanik Ömür: 10 milyon operasyon garantisi
- Güvenilir Marka: Songle kalitesi ve dayanıklılığı
- Geniş Sıcaklık Aralığı: -40°C ile +85°C arası çalışabilme
- Kolay Montaj: Standart THT pin dizilimi
- Endüstriyel Standart: Yaygın kullanılan 24VDC kontrol sistemleriyle uyumluluk
- Çalışma Göstergesi: Mekanik hareket ile kolay durum izleme
Kurulum ve Bağlantı
Songle SMI-24VDC-SL-2C 5A 24V 8 Pin Çift Kontak (HLE3)'ün kurulum ve bağlantı süreci hakkında bilgiler.
İpucu: Röle bobinine her zaman koruma diyodu bağlayarak anahtarlama elemanını koruyun.
Pin konfigürasyonu ve işlevleri:
- Pin 1: Bobin (-)
- Pin 8: Bobin (+)
- Pin 4: 1. kontak - COM (ortak)
- Pin 5: 1. kontak - NC (normalde kapalı)
- Pin 6: 1. kontak - NO (normalde açık)
- Pin 3: 2. kontak - COM (ortak)
- Pin 2: 2. kontak - NC (normalde kapalı)
- Pin 7: 2. kontak - NO (normalde açık)
PLC ile temel bağlantı:
- Bobin Bağlantısı:
- PLC 24V dijital çıkış → Röle pin 8 (Bobin +)
- Röle pin 1 (Bobin -) → 24V GND
- 1N4007 koruma diyodu: Anot → Röle pin 1, Katot → Röle pin 8
- Yük Bağlantısı:
- AC/DC güç kaynağı → Röle pin 4 (COM)
- Yük → Röle pin 6 (NO) veya pin 5 (NC)
PCB üzerine montaj adımları:
- Röle pinlerini PCB deliklerine yerleştirin
- Pinleri arka taraftan lehimleyin
- Düşük sıcaklıkta lehimleme yaparak röleye zarar vermekten kaçının
- Lehimleme sonrası soğuk lehim kontrolü yapın
Güvenlik önlemleri:
- Yüksek voltaj devrelerinde çalışırken gerekli izolasyon ve güvenlik önlemlerini alın
- Rölenin kontak kapasitesini aşan yükler için kontaktör kullanın
- Endüktif yüklerde (motor, solenoid vb.) röle kontakları arasına söndürme devresi ekleyin
- PCB tasarımlarında, bobin ve kontak devreleri arasında yeterli mesafe bırakın
- Endüstriyel ortamlarda gürültü filtreleme elemanları kullanın
Sorun Giderme ve İpuçları
Songle SMI-24VDC-SL-2C 5A 24V 8 Pin Çift Kontak (HLE3) kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Röle Çalışmıyor: Bobin voltajını ve bağlantıları kontrol edin, 24V beslemenin doğru olduğundan emin olun
- Zayıf Çekim: Voltaj düşümü kontrolü yapın, bobine ulaşan voltajın 24V olduğundan emin olun
- Kontak Problemleri: Kontak yüzeylerinde kirlenme veya oksidasyon olup olmadığını kontrol edin
- Bobin Isınması: Sürekli enerjili kalma süresini azaltın veya soğutma sağlayın
- Titreme (Chattering): Yeterli bobin voltajını sağladığınızdan emin olun
Verimli Kullanım İpuçları
- Röle bobini ile paralel 1N4007 diyot bağlayarak sürücü devreyi koruyun
- Uzun kablo mesafelerinde voltaj düşümünü hesaba katın
- Sık anahtarlama gerektiren uygulamalarda katı hal rölelerini (SSR) değerlendirin
- PCB tasarımında röleyi ısı üreten komponentlerden uzağa yerleştirin
- Yüksek akım uygulamalarında kontak yollarını kalın çizin ve gerekirse kalay ile güçlendirin
- Endüstriyel ortamlarda EMI/RFI koruması için filtreler ekleyin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve kontrol elemanları konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
24V röle neden endüstriyel uygulamalarda tercih edilir?
24V, endüstriyel standart olup gürültüden daha az etkilenir. PLC ve endüstriyel ekipmanlar genellikle 24V ile çalışır.
DPDT röle ne anlama gelir?
DPDT (Double Pole Double Throw) çift kutuplu çift atımlı röle demektir. İki bağımsız devre kontrolü yapabilir, her biri için NO ve NC kontakları vardır.
Bu röle Arduino ile sürülebilir mi?
Doğrudan sürmek mümkün değildir. Arduino 5V çıkış verir. 24V güç kaynağı, transistör veya MOSFET sürücü devre kullanmanız gerekir.
5A kontak kapasitesi ne tür yükleri sürebilir?
250VAC'de 5A kapasitesi ile 1000-1200W'a kadar aydınlatma, küçük motorlar, fan ve ısıtıcılar kontrol edilebilir.
HLE3 kodu ne anlama geliyor?
Üretici tarafından verilen lot veya versiyon kodudur. Rölenin temel özellikleri aynı kalır, üretim serisi farklılığını gösterir.
Bobin koruma diyodu nasıl bağlanır?
1N4007 diyodu, anot ucu röle bobininin (-) ucuna, katot ucu (+) ucuna paralel bağlanarak ters EMK voltajını söndürür.
Bu röle kaç amper akım çeker?
24V'da yaklaşık 15mA akım çeker (1600Ω bobin direnci). Sürücü devrenizin bu akımı sağlayabildiğinden emin olun.
Söndürme devresi neden gereklidir?
İndüktif yüklerde (motor, solenoid) kontaklar açıldığında oluşan arkı azaltır. RC devresi veya varistör kullanılarak kontak ömrü uzatılır.
