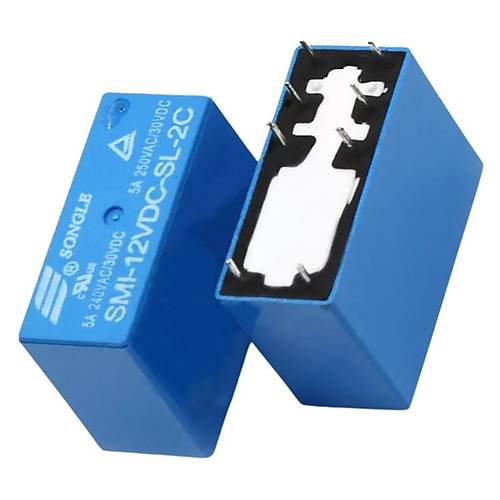

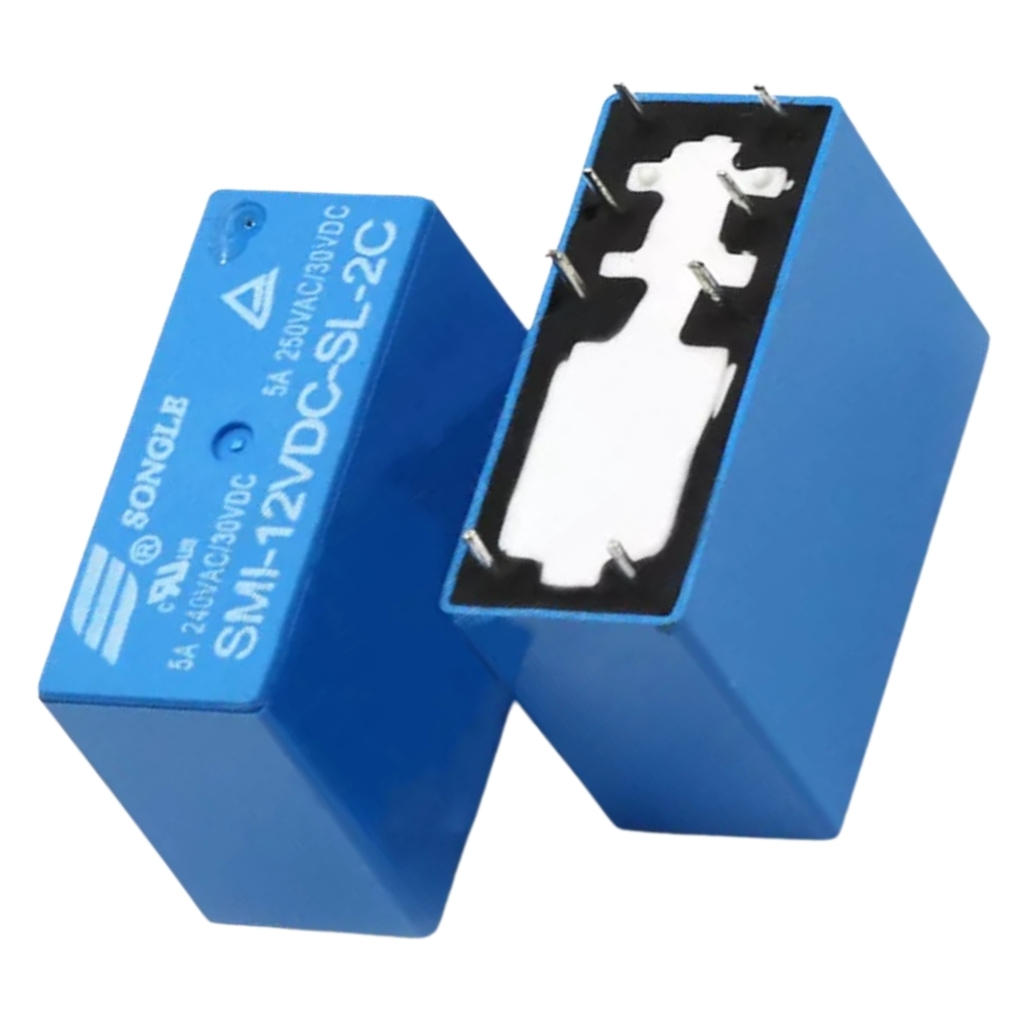

Songle SMI-12VDC-SL-2C 5A 12V 8 Pin Çift Kontak (HLS3)
Songle SMI-12VDC-SL-2C 5A 12V 8 Pin Çift Kontak (HLS3), 12V bobine sahip, çift kontaklı bir elektromanyetik röledir. Kompakt boyutları ve yüksek güvenilirliği ile elektronik devrelerde düşük voltajlı kontrol sinyalleri kullanarak yüksek güçlü elektriksel yüklerin anahtarlanmasını sağlar.
Elektronik projelerde sıklıkla tercih edilen bu röle, elektronik komponentler arasında en yaygın kullanılan anahtarlama elemanlarından biridir ve özellikle 12V DC ile çalışan araç, güneş enerjisi ve akü sistemlerinde kullanım için idealdir.
8 pinli yapısı ve çift kontak özelliği sayesinde daha esnek bağlantı imkanı sunan bu röle, güvenilir Songle markasının kalitesini yansıtarak uzun ömürlü ve kararlı bir performans sergiler.

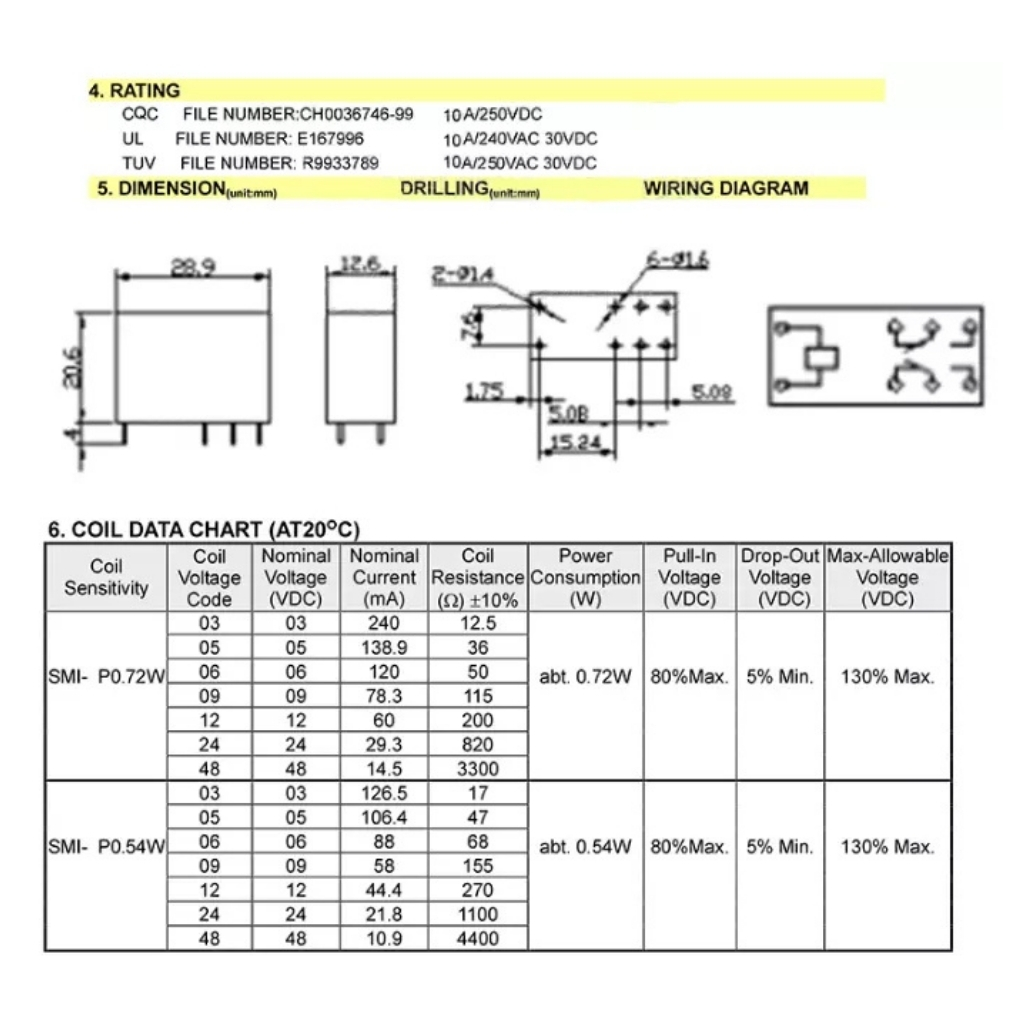

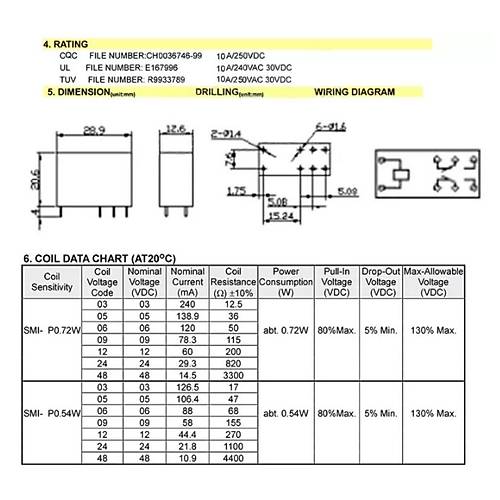

Teknik Özellikler
Songle SMI-12VDC-SL-2C 5A 12V 8 Pin Çift Kontak (HLS3)'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Marka: Songle
- Model: SMI-12VDC-SL-2C
- Bobin Voltajı: 12V DC
- Kontak Yapısı: 2C (DPDT - Çift Kutuplu Çift Atımlı)
- Kontak Kapasitesi: 5A @ 250VAC / 30VDC
- Bobin Direnci: 400Ω ± 10%
- Bobin Akımı: ~30mA
- Çekme Voltajı: 9.0V DC (maksimum)
- Bırakma Voltajı: 1.2V DC (minimum)
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Mekanik Ömür: Minimum 10 milyon operasyon
- Elektriksel Ömür: Minimum 100,000 operasyon (nominal yükte)
- Çalışma Süresi: Maksimum 10ms
- Bırakma Süresi: Maksimum 5ms
- İzolasyon Direnci: 100MΩ (500VDC'de)
- Dielektrik Dayanımı: 1500VAC, 1 dakika
- Pin Sayısı: 8 pin
- Montaj Tipi: THT (Through Hole Technology)
- Boyutlar: Yaklaşık 19.0 × 15.5 × 15.0mm
- Ağırlık: Yaklaşık 7g
Kullanım Alanları
Songle SMI-12VDC-SL-2C 5A 12V 8 Pin Çift Kontak (HLS3)'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Otomotiv ve Araç Uygulamaları
- Araç aksesuar kontrol sistemleri
- Far kontrol devreleri
- Silecek ve cam sistemleri
- Araç alarm sistemleri
- Akü izleme ve koruma devreleri
Endüstriyel Kontrol Sistemleri
- PLC kontrol devreleri
- Motor kontrol sistemleri
- Otomasyon ekipmanları
- Sensör tetikleme devreleri
- Endüstriyel makine kontrolleri
Yenilenebilir Enerji Projeleri
- Güneş enerjisi sistemleri
- Rüzgar türbini kontrol devreleri
- Akü yönetim sistemleri
- Şarj kontrolörleri
- Enerji yönlendirme devreleri
Avantajlar ve Özellikler
Songle SMI-12VDC-SL-2C 5A 12V 8 Pin Çift Kontak (HLS3)'ün sağladığı avantajlar ve çözümler.
- Çift Kontak Yapısı: İki bağımsız devre kontrolü imkanı
- 12V Bobin Gerilimi: Araç ve batarya sistemlerine uyumlu çalışma
- Yüksek Kontak Kapasitesi: 5A ile güçlü yükleri kontrol edebilme
- Uzun Mekanik Ömür: 10 milyon operasyon garantisi
- Güvenilir Marka: Songle kalitesi ve dayanıklılığı
- Kolay Montaj: Standart THT pin dizilimi
- Düşük Güç Tüketimi: 30mA nominal bobin akımı
- Yüksek İzolasyon: Kontrol ve yük devreleri arasında güvenli ayrım
- Çalışma Göstergesi: Mekanik hareket ile kolay durum izleme
- Geniş Sıcaklık Aralığı: -40°C ile +85°C arası çalışabilme
Kurulum ve Bağlantı
Songle SMI-12VDC-SL-2C 5A 12V 8 Pin Çift Kontak (HLS3)'ün kurulum ve bağlantı süreci hakkında bilgiler.
İpucu: Röle bobinini korumak için daima koruma diyodu kullanın.
Pin konfigürasyonu ve işlevleri:
- Pin 1: Bobin (-)
- Pin 8: Bobin (+)
- Pin 4: 1. kontak - COM (ortak)
- Pin 5: 1. kontak - NC (normalde kapalı)
- Pin 6: 1. kontak - NO (normalde açık)
- Pin 3: 2. kontak - COM (ortak)
- Pin 2: 2. kontak - NC (normalde kapalı)
- Pin 7: 2. kontak - NO (normalde açık)
Mikrodenetleyici ile temel bağlantı:
- Bobin Bağlantısı:
- Mikrodenetleyici dijital çıkış pini → transistör (2N2222, BC547 vb.) → Röle pin 8 (Bobin +)
- Röle pin 1 (Bobin -) → GND
- 1N4007 koruma diyodu: Anot → Röle pin 1, Katot → Röle pin 8
- Yük Bağlantısı:
- AC/DC güç kaynağı → Röle pin 4 (COM)
- Yük → Röle pin 6 (NO) veya pin 5 (NC)
Araç sistemlerinde bağlantı:
- Röle pin 1 (Bobin -) → Araç şasesi (GND)
- Röle pin 8 (Bobin +) → Anahtar üzerinden +12V
- Röle pin 4 (COM) → Akü +12V
- Röle pin 6 (NO) → Kontrol edilecek cihaz
Güvenlik önlemleri:
- Yüksek voltaj devrelerinde çalışırken gerekli izolasyon ve güvenlik önlemlerini alın
- Rölenin kontak kapasitesini aşan yükler için kontaktör kullanın
- Endüktif yüklerde (motor, solenoid vb.) röle kontakları arasına söndürme devresi ekleyin
- PCB tasarımlarında, bobin ve kontak devreleri arasında yeterli mesafe bırakın
- Araç uygulamalarında sigorta kullanımını ihmal etmeyin
Sorun Giderme ve İpuçları
Songle SMI-12VDC-SL-2C 5A 12V 8 Pin Çift Kontak (HLS3) kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Röle Çalışmıyor: Bobin voltajını ve bağlantıları kontrol edin, sürücü transistörü doğrulayın
- Zayıf Çekim: Voltaj düşümü kontrolü yapın, bobine ulaşan voltajın 12V olduğundan emin olun
- Kontak Problemleri: Kontak yüzeylerinde kirlenme veya oksidasyon olup olmadığını kontrol edin
- Bobin Isınması: Sürekli enerjili kalma süresini azaltın veya soğutma sağlayın
- Titreme (Chattering): Yeterli bobin voltajını sağladığınızdan emin olun
Verimli Kullanım İpuçları
- Röle bobinini her zaman koruma diyodu ile paralel bağlayın (1N4007 veya 1N4148)
- Uzun kablo mesafelerinde voltaj düşümünü hesaba katın, özellikle araç uygulamalarında
- Sık anahtarlama gerektiren uygulamalarda katı hal rölelerini tercih edin
- PCB tasarımında röleyi ısı üreten komponentlerden uzağa yerleştirin
- Yüksek akım uygulamalarında kontak yollarını kalın çizin ve gerekirse kalay ile güçlendirin
- İndüktif yükler için RC söndürme devresi veya varistör kullanın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve kontrol elemanları konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
12V ve 5V röle arasındaki fark nedir?
12V röle 12V güç kaynağı ile çalışır ve araç sistemleri için idealdir. 5V röle ise mikrodenetleyicilerle doğrudan kullanım için uygundur.
DPDT röle ne anlama gelir?
DPDT (Double Pole Double Throw) çift kutuplu çift atımlı röle demektir. İki bağımsız devre kontrolü yapabilir, her biri için NO ve NC kontakları vardır.
Bu röle doğrudan Arduino ile sürülebilir mi?
Hayır, Arduino 5V çıkış verir ve yetersiz akım sağlar. 12V güç kaynağı ve transistör veya MOSFET arayüzü kullanılmalıdır.
5A kontak kapasitesi hangi yükleri sürebilir?
5A/250VAC kapasitesi ile 1000-1200W'a kadar lambalar, küçük motorlar, fanlar ve ev aletleri kontrol edilebilir.
Röle bobini ne kadar akım çeker?
12V'da yaklaşık 30mA akım çeker (400Ω bobin direnci). Güç kaynağınızın bu akımı sürekli sağlayabildiğinden emin olun.
HLS3 kodu ne anlama geliyor?
Üretici tarafından verilen lot veya versiyon kodudur. Rölenin temel özellikleri aynı kalır, üretim serisi farklılığını gösterir.
Araç sistemlerinde neden sigorta kullanılmalıdır?
Kısa devre veya aşırı yük durumunda kablo yanması ve yangın riskini önlemek için. Röle kontaklarının taşıyacağı akıma uygun sigorta seçilmelidir.
Söndürme devresi neden gereklidir?
Kontak açıldığında oluşan arkı azaltır. Bu, kontak ömrünü uzatır ve EMI (elektromanyetik girişim) sorunlarını azaltır.
