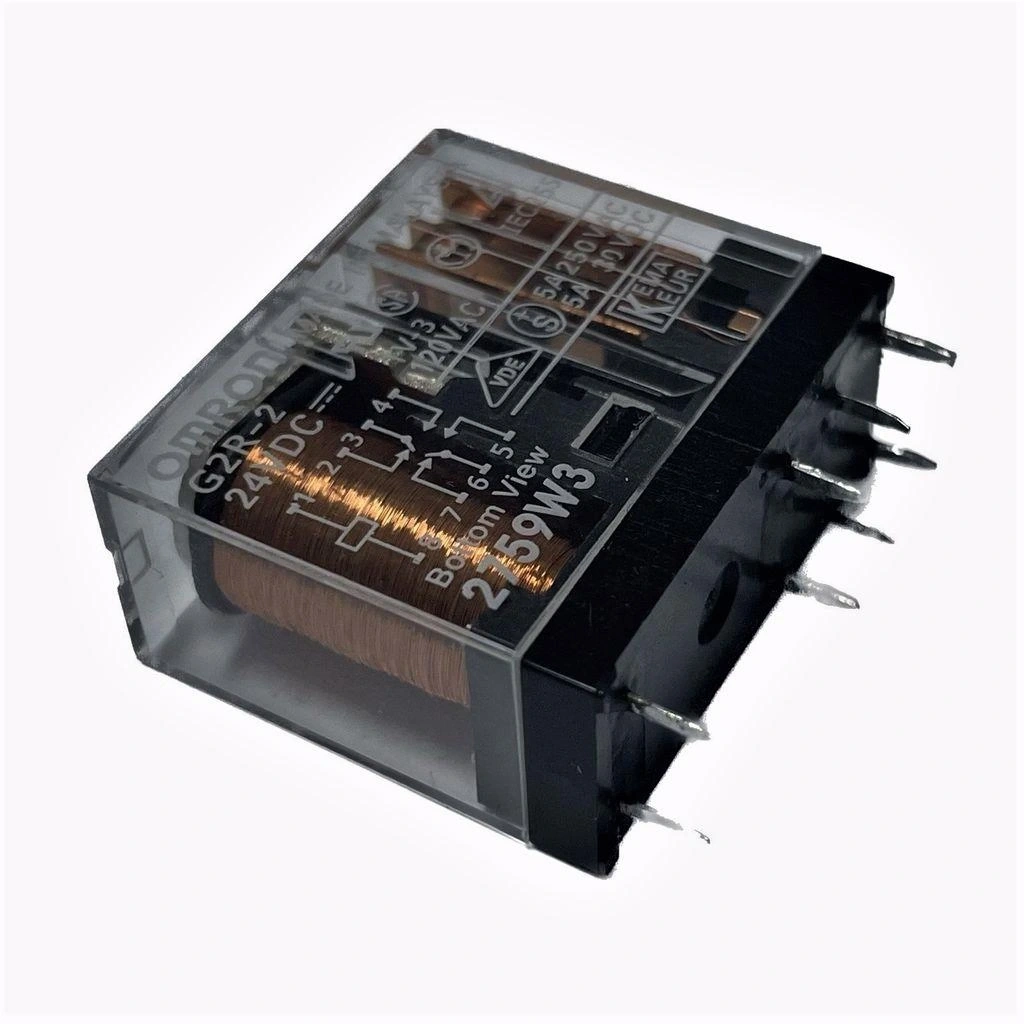

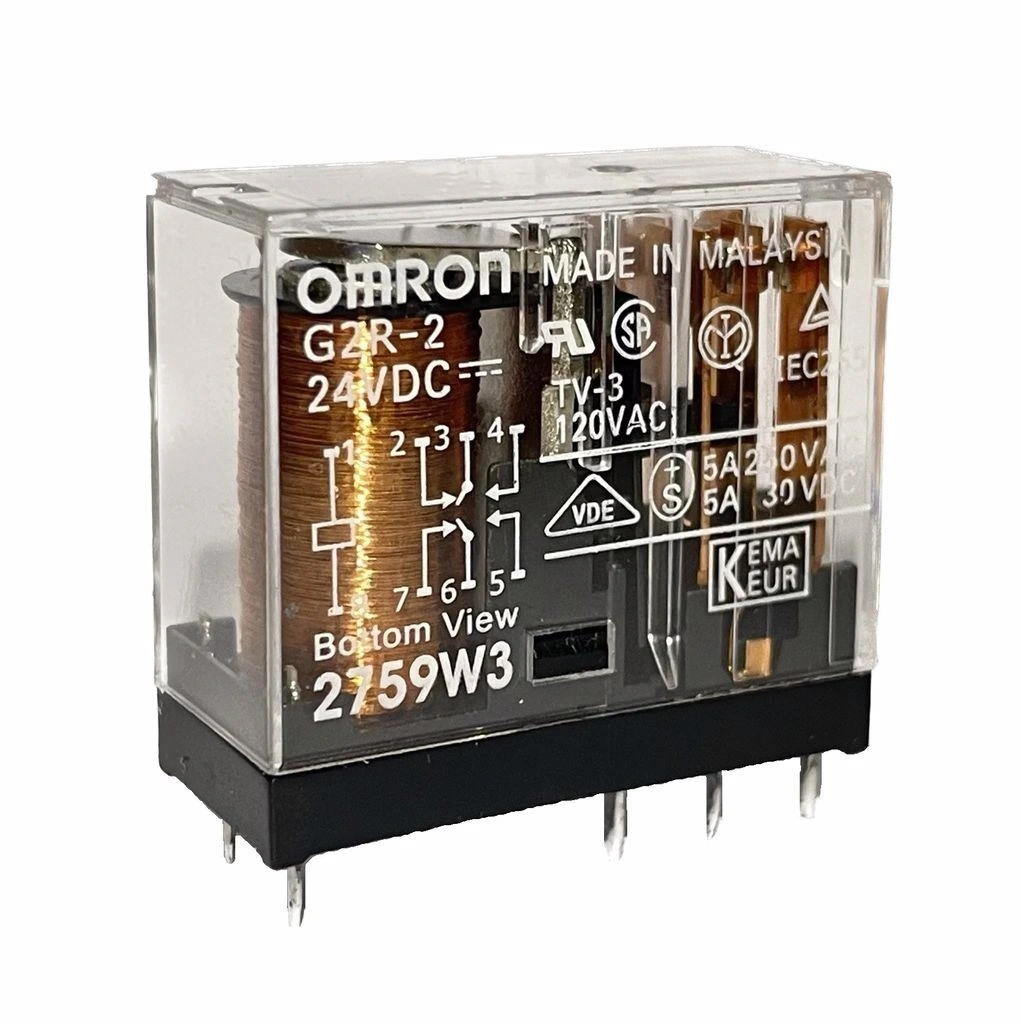

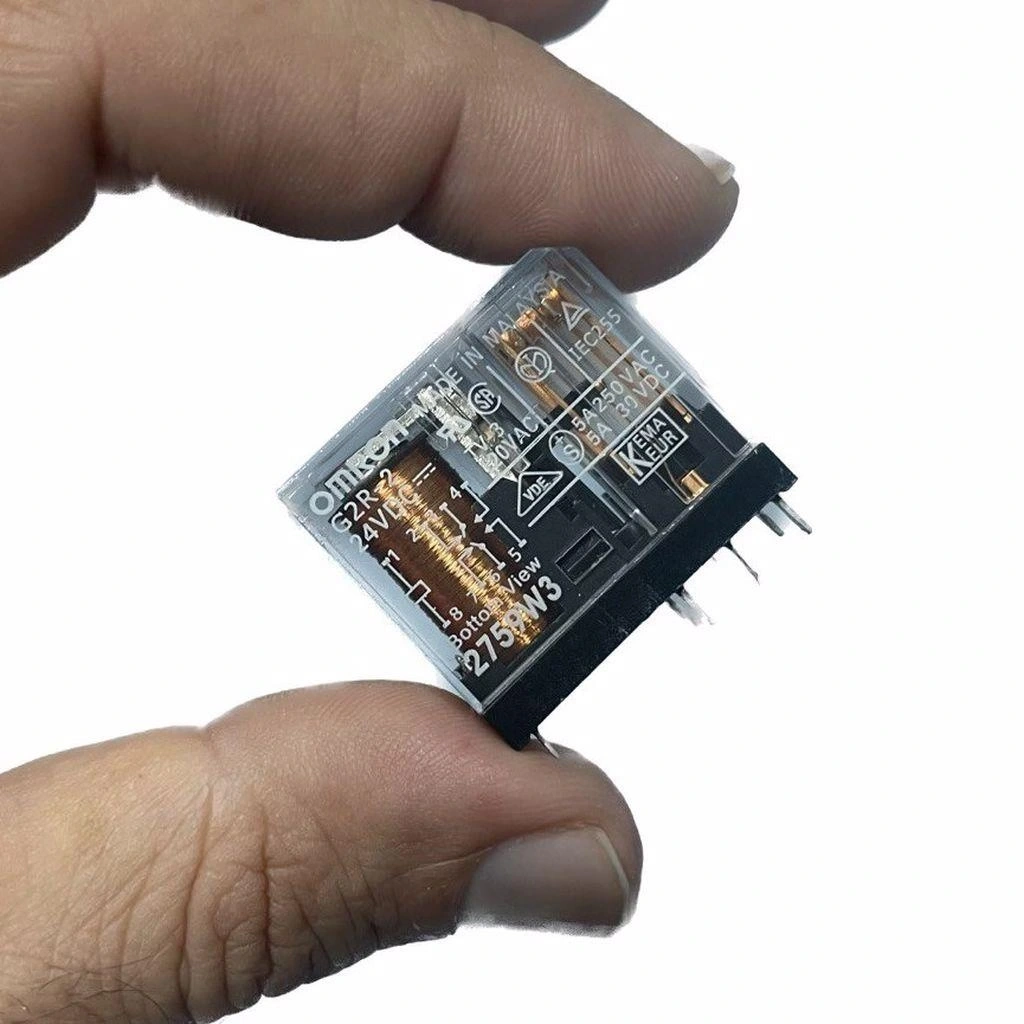

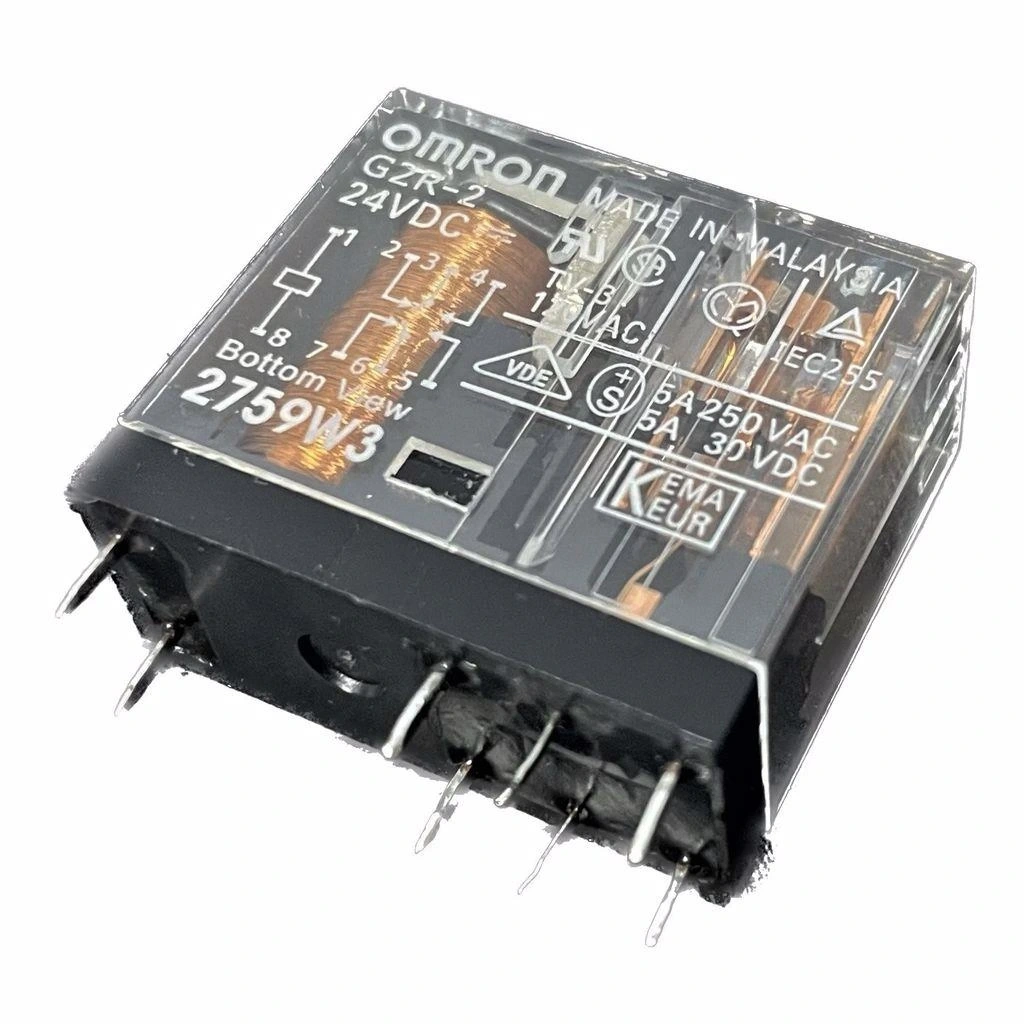

Omron G2R-2 24VDC 5A Çift Kontak 8 Pin Power Relay Güç Rölesi

OMRON G2R-2 24VDC 5A Çift Kontak 8 Pin Power Relay Güç Rölesi

OMRON G2R-2 24VDC, yüksek güvenilirliğe sahip profesyonel bir güç rölesidir. 24V kontrol gerilimi ile çalışan bu röle, çift kontak yapısı ile iki bağımsız devreyi aynı anda kontrol edebilme özelliğine sahiptir.

G2R serisi rölelerin endüstriyel standartlarda bir üyesi olan bu röle, 5A anahtarlama kapasitesi ve uzun ömürlü kontakları ile otomasyon ve kontrol sistemleri için ideal bir seçimdir.

OMRON'un tanınmış kalitesi ve güvenilirliği ile üretilen G2R-2 24VDC röle, çeşitli elektronik komponentler ile birlikte kullanılarak endüstriyel kontrol sistemleri, otomasyon projeleri ve profesyonel elektronik uygulamalarda tercih edilmektedir.

Teknik Özellikler

OMRON G2R-2 24VDC 5A Çift Kontak 8 Pin Power Relay Güç Rölesi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: OMRON Corporation
• Model: G2R-2 24VDC
• Röle Tipi: DPDT (Çift Kutuplu Çift Yönlü)
• Bobin Gerilimi: 24.VDC
• Bobin Direnci: 650 Ohm ±10%
• Bobin Akımı: 36.9mA
• Bobin Gücü: Yaklaşık 0.9W
• Kontak Düzeni: 2 Form C (2 x COM, NO, NC)
• Kontak Malzemesi: AgNi (Gümüş Nikel)
• Kontak Direnci: 50mΩ (maksimum)
• Anahtarlama Kapasitesi: 5A @ 250VAC / 5A @ 30VDC
• Maksimum Anahtarlama Gücü: 1.250VA / 150W
• Minimum Anahtarlama Yükü: 100mA @ 5VDC
• Minimum Çekme Gerilimi: %80 nominal gerilim (19.2VDC)
• Minimum Bırakma Gerilimi: %10 nominal gerilim (2.4VDC)
• Çekme Süresi: 15ms (maksimum)
• Bırakma Süresi: 5ms (maksimum)
• Elektriksel Ömür: 200.000 işlem (tam yükte)
• Mekanik Ömür: 20.000.000 işlem
• İzolasyon Direnci: 1000MΩ (minimum, 500VDC)
• Dielektrik Dayanımı: 2000VAC, 1 dakika
• Çalışma Sıcaklığı: -25°C ile +70°C arası
• Çalışma Nemi: %35 ile %85 arası
• Pin Sayısı: 8 pin
• Montaj Tipi: PCB montaj veya soket montaj
• Boyutlar: 29mm x 13mm x 25.5mm
• Ağırlık: Yaklaşık 16g
• Koruma Derecesi: RTI (Flux Proof)
• Sertifikalar: UL, CSA, VDE, SEMKO, SEV, LR

Kullanım Alanları

OMRON G2R-2 24VDC 5A Çift Kontak 8 Pin Power Relay Güç Rölesi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Kontrol Sistemleri

• PLC kontrol sistemleri
• Endüstriyel otomasyon ekipmanları
• Makine kontrol panelleri
• Proses kontrol sistemleri
• Fabrika otomasyon üniteleri

Enerji Yönetim Sistemleri

• Güç dağıtım panelleri
• Enerji izleme sistemleri
• Aydınlatma kontrol üniteleri
• Yenilenebilir enerji sistemleri
• HVAC kontrol sistemleri

Profesyonel Elektronik Cihazlar

• Test ve ölçüm ekipmanları
• Medikal cihazlar
• Telekomünikasyon sistemleri
• Güvenlik ve alarm sistemleri
• Otomatik kontrol ekipmanları

Avantajlar ve Özellikler

OMRON G2R-2 24VDC 5A Çift Kontak 8 Pin Power Relay Güç Rölesi'nin sağladığı avantajlar ve çözümler.

• Çift Kontak Tasarımı: İki bağımsız devreyi tek röle ile kontrol
• OMRON Kalitesi: Yüksek güvenilirlik ve uzun ömür
• Endüstriyel Standart: 24V DC kontrol gerilimi
• Flux Proof Yapı: Lehim ve temizlik maddelerine karşı koruma
• Yüksek Dielektrik Dayanım: 2000VAC izolasyon
• AgNi Kontaklar: Uzun ömür ve güvenilir kontak performansı
• Geniş Çalışma Sıcaklığı: -25°C ile +70°C arası
• Uzun Mekanik Ömür: 20 milyon işlem kapasitesi
• Uluslararası Sertifikalar: UL, CSA, VDE onaylı
• Soket Uyumluluğu: Kolay değiştirme ve bakım imkanı

Bağlantı ve Kullanım

OMRON G2R-2 24VDC 5A Çift Kontak 8 Pin Power Relay Güç Rölesi'nin bağlantı şeması ve kullanım kılavuzu.

Röle pin bağlantıları ve fonksiyonları:

• 1-8 (Bobin): 24V DC kontrol sinyali için bağlantı pinleri
• 2-5 (COM1, COM2): Ortak kontak bağlantıları
• 3-6 (NO1, NO2): Normalde Açık kontak bağlantıları
• 4-7 (NC1, NC2): Normalde Kapalı kontak bağlantıları

Sürücü devresi için gerekli komponentler:

• 1x Transistör (örn. 2N2222, BC547) veya MOSFET (örn. IRF540)
• 1x 2.2kΩ direnç (transistör base girişi için)
• 1x 1N4007 diyot (ters EMK koruması için)
• 1x LED ve direnç (opsiyonel, durum göstergesi için)
• Güç kaynağı (24V DC, min. 50mA)

Sorun Giderme ve İpuçları

OMRON G2R-2 24VDC 5A Çift Kontak 8 Pin Power Relay Güç Rölesi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Röle Çekmeme Sorunu: 24V DC besleme gerilimini ve akımını kontrol edin
• Kontak Aşınması: Nominal yükün altında çalıştırarak kontak ömrünü uzatın
• Yüksek Frekanslı Anahtarlama: Solid state röle kullanımı düşünün
• Endüktif Yük Sorunları: Snubber devresi veya MOV ile kontak koruması ekleyin
• Pin Oksitlenmesi: Yüksek nemli ortamlarda altın kaplama soket tercih edin

Verimli Kullanım İpuçları

• İki bağımsız devreden birinin yüksek güçlü olması durumunda kontakları paralel bağlayın
• İndüktif yüklerde uygun söndürme devreleri (snubber) kullanın
• Çift kontak tasarımını simetrik ve dengeli yüklemek için planlama yapın
• PLC sistemlerinde filtrelenmiş DC besleme kullanarak gürültü bağışıklığını artırın
• Kritik uygulamalarda soket yerine PCB'ye doğrudan lehimleme tercih edin

Paket İçeriği

• OMRON G2R-2 24VDC 5A Çift Kontak 8 Pin Power Relay Güç Rölesi
