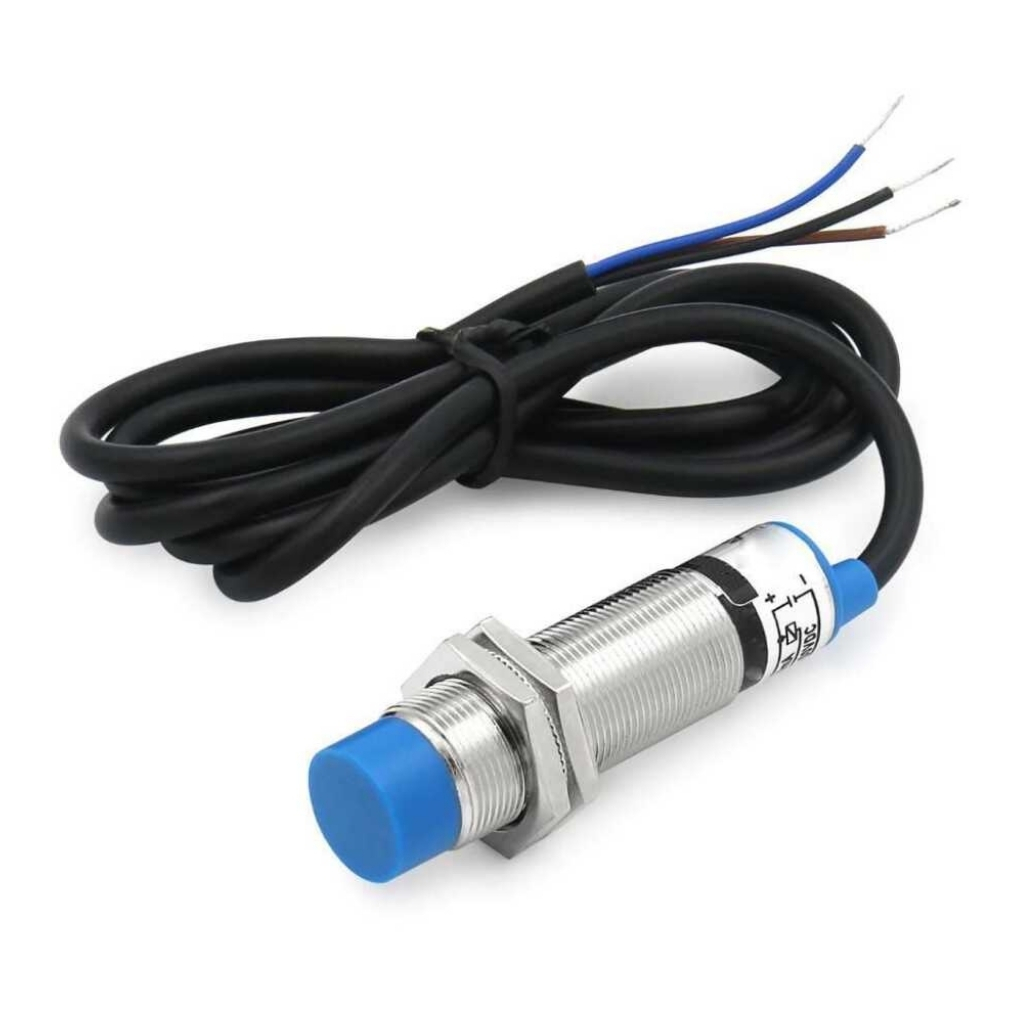

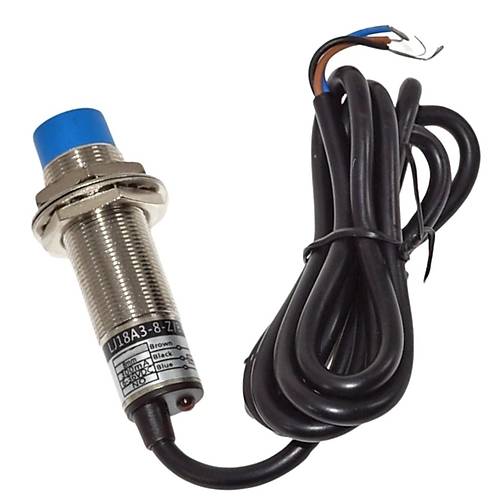

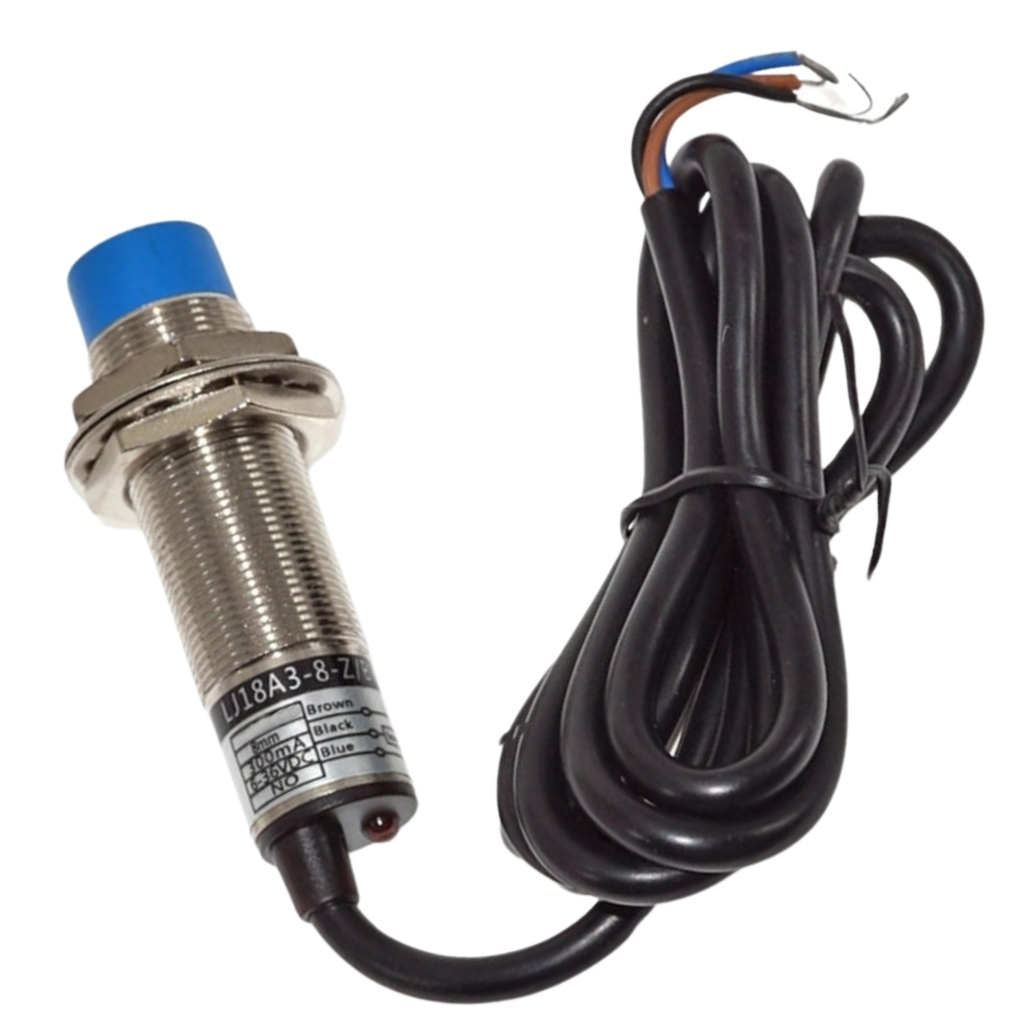

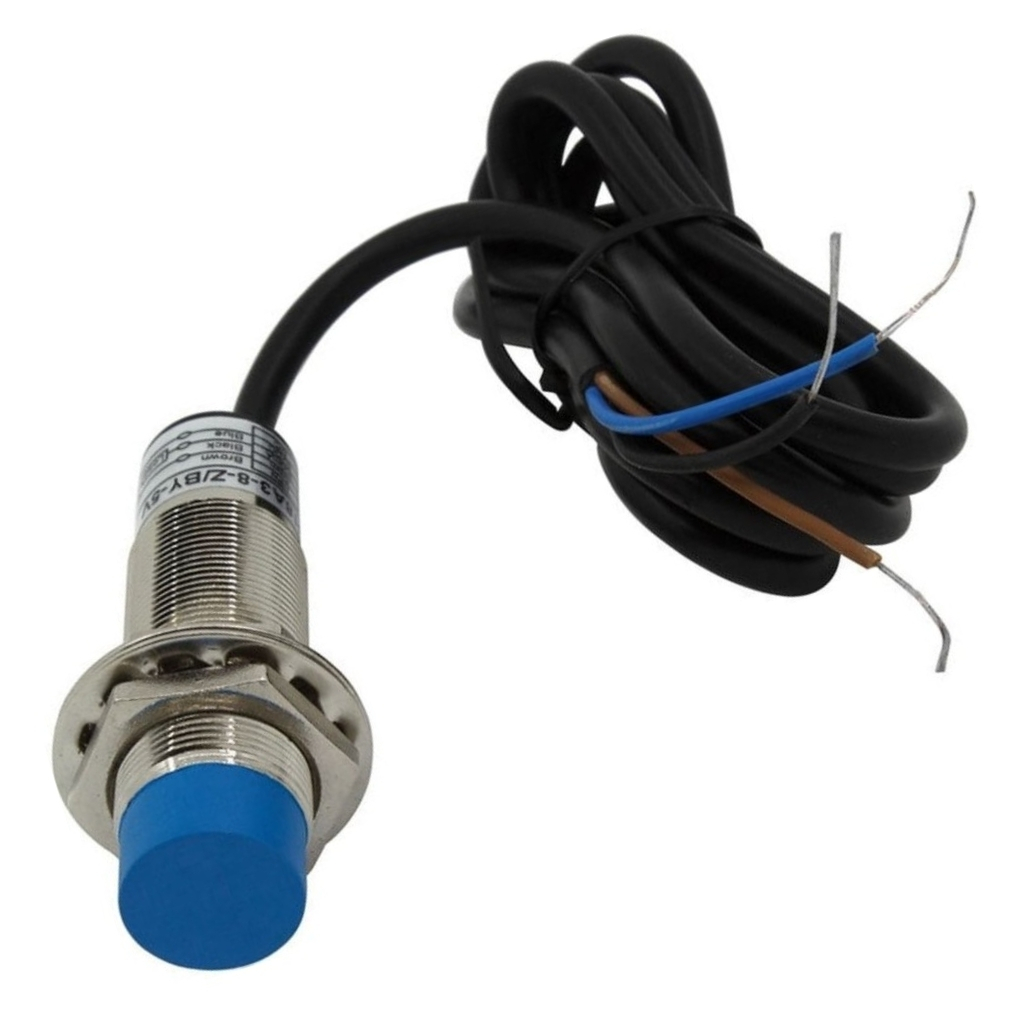

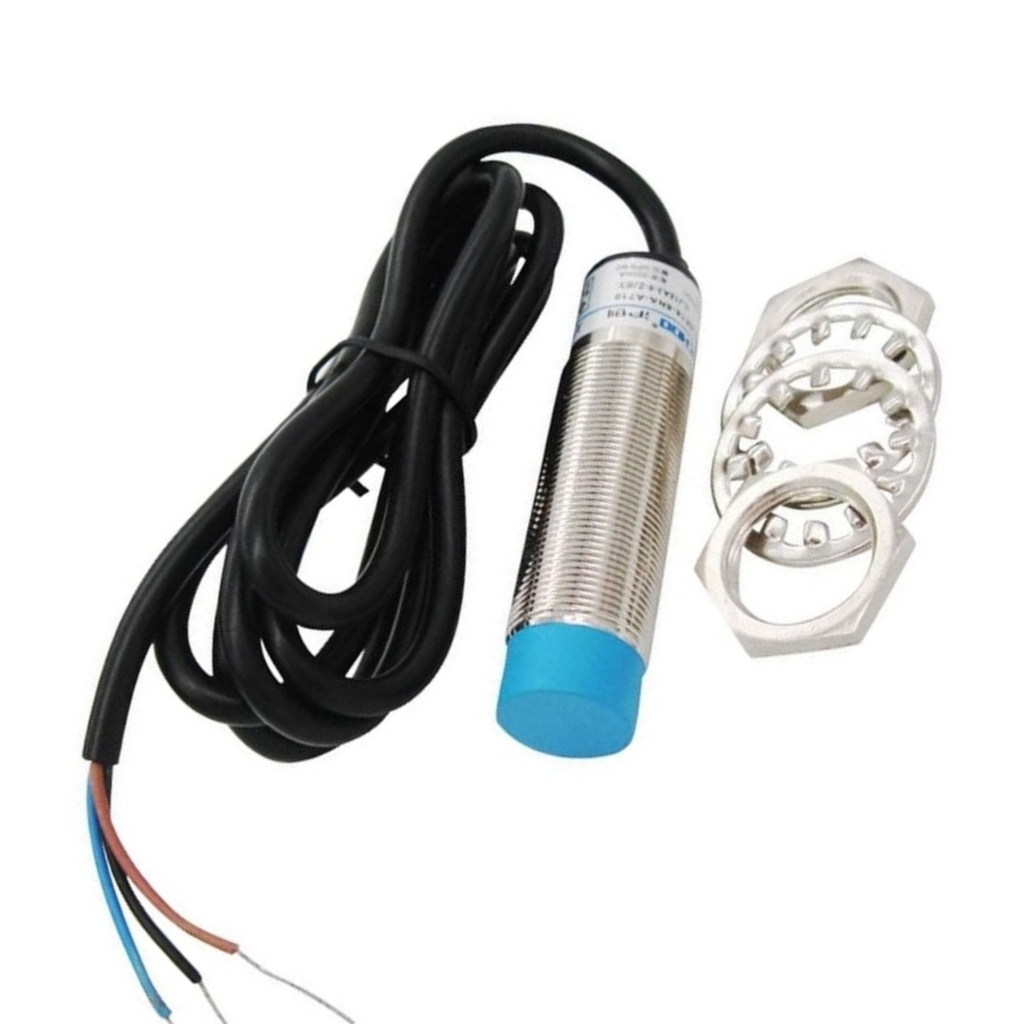

LJ18A3-8-Z/BY Endüktif Mesafe Sensörü 6-36V 8mm PNP NO 300mA
LJ18A3-8-Z/BY, metal nesneleri temassız algılayabilen silindirik yapıda endüktif bir yaklaşım sensörüdür. 8mm algılama mesafesi ile metal objeleri hassas şekilde tespit edebilen bu sensör, 6-36V geniş çalışma voltajı aralığında güvenilir performans sunar.
PNP çıkış tipi ve Normalde Açık (NO) kontak yapısı sayesinde farklı otomasyon uygulamalarına kolayca entegre edilebilen bu sensörler ürünü, 300mA'e kadar yük akımı taşıyabilir.
Endüstriyel standartlarda dayanıklı metal gövdesi ve koruma sınıfı ile zorlu ortamlarda bile uzun ömürlü çalışma sunan sensör, Arduino gibi mikrodenetleyici platformlarıyla uyumlu olup çeşitli otomasyon ve robotik projelerinde tercih edilmektedir.
Teknik Özellikler
LJ18A3-8-Z/BY Endüktif Mesafe Sensörü 6-36V 8mm PNP NO 300mA'nın detaylı teknik özellikleri aşağıda listelenmiştir.
- Model: LJ18A3-8-Z/BY
- Sensör Tipi: Endüktif yaklaşım sensörü
- Algılama Mesafesi: 8mm ±10%
- Çalışma Voltajı: 6-36V DC
- Çıkış Tipi: PNP (Pozitif anahtarlama)
- Kontak Durumu: NO (Normalde Açık)
- Maksimum Çıkış Akımı: 300mA
- Tepki Frekansı: 0.5 kHz
- Tepki Süresi: ≤1ms
- Algılama Hedefi: Demir metaller (diğer metallerde mesafe azalır)
- Sensör Çapı: 18mm
- Sensör Uzunluğu: 45mm
- Gövde Malzemesi: Pirinç (Nikel kaplı)
- Konnektör Tipi: 3 telli kablo (23AWG, yaklaşık 30cm)
- Kablo Renk Kodları:
- Kahverengi: Pozitif (+)
- Siyah: Sinyal (Çıkış)
- Mavi: Negatif (-)
- Montaj: M18 x 1 dişli, 2 somun ile
- Gösterge LED: Kırmızı (Algılama durumunda yanar)
- Koruma Sınıfı: IP67 (Toz geçirmez ve geçici suya batırmaya dayanıklı)
- Çalışma Sıcaklığı: -25°C ~ +70°C
- Çalışma Nemi: 35% ~ 95% RH (yoğuşmasız)
- İzolasyon Direnci: >50MΩ @ 500V DC
- Darbe Dayanımı: 50g, 11ms
- Titreşim Dayanımı: 10-55Hz, 1.5mm çift genlik
- Histerezis: ≤15% algılama mesafesi
- Sızıntı Akımı: ≤0.1mA
- Voltaj Düşümü: ≤1.5V
- Ağırlık: Yaklaşık 85g
Kullanım Alanları
LJ18A3-8-Z/BY Endüktif Mesafe Sensörü 6-36V 8mm PNP NO 300mA'nın kullanılabileceği çeşitli alanlar ve uygulamalar.
Endüstriyel Otomasyon
- Konveyör bantlarda nesne algılama
- Sayaç ve pozisyon kontrolü
- Metal parça sayma sistemleri
- Montaj hattı kontrolleri
- Paketleme makineleri
Robotik Uygulamalar
- Robot kol konum algılama
- Metal nesne manipülasyonu
- Sınır ve durma noktası tespiti
- Çarpışma önleme sistemleri
- Otomatik yönlendirme araçları
Güvenlik Sistemleri
- Makine koruyucu kapı pozisyonu algılama
- Metal nesne varlık kontrolü
- Acil durdurma sistemleri
- Güvenlik bariyerleri
- Makine çalışma bölgesi sınırlama
Hobi ve Prototipleme
- Arduino tabanlı projeler
- DIY otomasyon sistemleri
- Metal dedektörleri
- Akıllı ev kontrol sistemleri
- Eğitim amaçlı sensör uygulamaları
Avantajlar ve Özellikler
LJ18A3-8-Z/BY Endüktif Mesafe Sensörü 6-36V 8mm PNP NO 300mA'nın sağladığı avantajlar ve çözümler.
- Temassız Algılama: Fiziksel temas olmadan metal nesneleri tespit etme
- Yüksek Dayanıklılık: IP67 koruma ile toz ve suya karşı dirençli
- Geniş Çalışma Voltajı: 6-36V DC ile farklı sistemlere uyumluluk
- Kolay Montaj: M18 dişli gövde ve çift somun ile pratik kurulum
- Görsel Geri Bildirim: Entegre LED gösterge ile algılama durumu takibi
- Hızlı Tepki Süresi: 1ms'den kısa tepki ile hassas zamanlama
- Uzun Ömür: Hareketli parça içermeyen yapı ile yüksek dayanım
- PNP Çıkış: Mikroişlemci ve PLC sistemleri ile kolay entegrasyon
- Yüksek Yük Kapasitesi: 300mA'e kadar doğrudan yük sürme yeteneği
- Yüksek Algılama Mesafesi: 8mm ile sınıfındaki diğer sensörlere göre üstün menzil
Bağlantı ve Kullanım
LJ18A3-8-Z/BY Endüktif Mesafe Sensörü 6-36V 8mm PNP NO 300mA'nın doğru bağlantısı ve verimli kullanımı hakkında bilgiler.
İpucu: Algılama mesafesini doğrulamak için düzenli olarak test edin, metal türüne göre mesafe değişebilir.
Temel Bağlantı Şeması:
- Kahverengi Kablo (V+): DC güç kaynağının pozitif (+) terminaline
- Mavi Kablo (V-): DC güç kaynağının negatif (-) terminaline
- Siyah Kablo (Çıkış): Yükün (röle, PLC girişi, Arduino vb.) pozitif tarafına
- Yükün diğer ucu güç kaynağının negatif terminaline bağlanmalıdır
Arduino ile Bağlantı:
- Kahverengi Kablo: Arduino'nun 5V pinine veya harici güç kaynağının pozitif terminaline
- Mavi Kablo: Arduino'nun GND pinine veya harici güç kaynağının negatif terminaline
- Siyah Kablo: Arduino'nun dijital giriş pinine (örn. D2) 10K pull-down direnci üzerinden
- Harici güç kaynağı kullanılırsa Arduino GND ile güç kaynağı GND ortak olmalıdır
Montaj Önerileri:
- Sensörü algılanacak metal yüzeye paralel olarak konumlandırın
- 18mm çapında montaj deliği açın veya uygun kelepçe kullanın
- Verilen somunları kullanarak sensörü sıkıca sabitleyin
- Metal olmayan yüzeylere monte etmeye özen gösterin
- Kablo bağlantılarını su ve neme karşı izole edin
- Elektromanyetik parazit kaynaklarından uzak tutun
Kullanım İpuçları:
- Farklı metal türleri için algılama mesafesini test edin (demir dışı metaller için mesafe azalır)
- Endüktif sensörün sadece metal nesneleri algılayacağını unutmayın
- Hatalı algılamaları önlemek için sensör ve hedef arasında metal olmayan nesneler bulunduğundan emin olun
- Yüksek akım gerektiren yükler için bir röle veya transistör kullanın
- Algılama LED'ini gözlemleyerek sensörün çalıştığını doğrulayın
- Ortam sıcaklığı ve titreşimin sensör performansını etkileyebileceğini unutmayın
Sorun Giderme ve İpuçları
LJ18A3-8-Z/BY Endüktif Mesafe Sensörü 6-36V 8mm PNP NO 300mA kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Sensör Tepki Vermiyor: Güç bağlantılarını kontrol edin, voltaj seviyesinin 6-36V aralığında olduğundan emin olun.
- LED Yanıyor Ama Çıkış Yok: Siyah kablo bağlantısını ve yükün durumunu kontrol edin, akım limitinin aşılmadığından emin olun.
- Tutarsız Algılama: Hedef mesafesini ve boyutunu kontrol edin, sensör-hedef hizalamasını düzeltin.
- Kısa Algılama Mesafesi: Metal tipini kontrol edin (demir dışı metaller için mesafe azalır), yakında metal nesneler olmadığından emin olun.
- Gürültülü Çıkış Sinyali: Kablo ekranlamasını iyileştirin, sensörü elektromanyetik parazit kaynaklarından uzaklaştırın.
Performans İyileştirme İpuçları
- En iyi algılama için metal hedefin boyutu sensör çapına eşit veya daha büyük olmalıdır
- Sensörler arası çapraz etkileşimi önlemek için iki sensör arasında en az 3 sensör çapı kadar mesafe bırakın
- Daha güvenilir algılama için sensöre hedef metalin düz yüzeyini gösterin
- Endüstriyel ortamlarda sinyal kablolarını güç kablolarından ayrı kanallardan geçirin
- Yüksek titreşimli ortamlarda sensörü sıkıca sabitleyin ve titreşim sönümleyici montaj elemanları kullanın
- Düzenli aralıklarla sensörün algılama mesafesini kontrol edin ve gerekirse ayarlayın
- Şiddetli elektromanyetik parazit olan ortamlarda ekranlı kablo kullanın
Güvenlik ve Bakım Önerileri
- Sensör yüzeyini düzenli olarak temizleyin, birikmiş metal talaşı ve tozları uzaklaştırın
- Kablo bağlantılarının sağlamlığını periyodik olarak kontrol edin
- Sensörü kimyasal çözücülere ve aşındırıcı maddelere maruz bırakmaktan kaçının
- Kritik güvenlik uygulamalarında sensörün çalışmasını düzenli olarak test edin
- Yüksek sıcaklık ortamlarında sensörün nominal performans aralığında çalıştığından emin olun
- Darbelerden ve şiddetli fiziksel etkilerden koruyun
- Uzun süreli depolamada temiz ve kuru bir ortamda, konektörler koruyucu kapakla kapalı olarak saklayın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Arduino kartları ve aksesuarları ile elektronik projelerinizi hayata geçirin.
Ürünleri İncele →
Projeleriniz için çeşitli sensör seçenekleri ile çevreyi algılayın ve ölçümler yapın.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve sensörler konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Test edilmiş, güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Projeleriniz için gerekli tüm elektronik bileşenler
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
Endüktif sensör nasıl çalışır?
Sensör içindeki bobin bir elektromanyetik alan oluşturur. Metal nesne bu alana girdiğinde manyetik alanı bozar, bu değişim algılanarak çıkış sinyali oluşturulur.
PNP ve NPN çıkış arasındaki fark nedir?
PNP, algılama durumunda pozitif sinyal verir (yüke pozitif voltaj). NPN ise negatif sinyal verir (yükü toprağa bağlar). Bağlantı şemaları farklıdır.
NO (Normalde Açık) ne demektir?
Sensör algılama yapmadığında çıkışın açık devre olduğu, algılama yaptığında ise çıkışın iletken hale geldiği kontak türüdür.
Bu sensör hangi metal türlerini algılayabilir?
Tüm metalleri algılar, ancak demir metaller için maksimum mesafe sağlar. Alüminyum, bakır gibi demir dışı metallerde algılama mesafesi %60-75 oranında azalır.
5V ile çalışır mı?
Hayır, minimum çalışma voltajı 6V'dur. Arduino projeleri için harici güç kaynağı kullanmanız gerekir. 5V ile çalıştırırsanız kararsız davranabilir.
8mm algılama mesafesi tam olarak neyi ifade eder?
Sensörün standart test plakasını (genellikle 18x18x1mm demir) algılayabildiği maksimum mesafedir. Gerçek uygulamada metal boyutu ve türüne göre değişir.
IP67 koruma sınıfı ne anlama gelir?
Tamamen toz geçirmez (IP6X) ve geçici olarak suya daldırmaya karşı korumalı (IPX7) olduğunu belirtir. 1 metre derinlikte 30 dakika suya dayanabilir.
Arduino ile kullanırken pull-down direnci neden gereklidir?
PNP çıkış, algılama durumunda pozitif sinyal verir. Pull-down direnci, algılama yokken Arduino'nun girişini kararlı LOW seviyesinde tutar, yüzen girişleri önler.
